Untersuchungen mit Raumkurven in Parameterform (3D)



MathProf - Raumkurven - Kurve im Raum - Funktion - Kurve - Tangente - Normale - Binormale - Parameterform - Krümmung - Rechner - Berechnen
Modul Untersuchungen mit Raumkurven in Parameterform



Das Unterprogramm [3D-Mathematik] - Untersuchungen mit Raumkurven in Parameterform ermöglicht die Durchführung von Untersuchungen mit Raumkurven, welche durch Funktionsterme in Parameterform beschrieben werden.

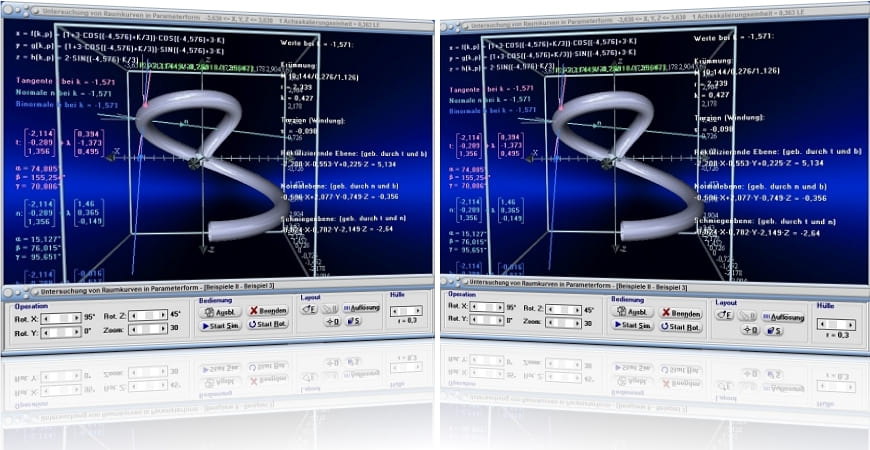

MathProf - Raumkurve - Schmiegeebene - Tangente - 3D - Kurve - Parameterdarstellung - Parameterkurven - Parametrisierte Kurven - Parameter - Funktionen - Kurve - 3D-Kurven - Beispiel



Die Anwendungsbereiche dieses Unterprogramms sind nachfolgend aufgeführt:


  • Berechnung und Darstellung der Tangenten, Normalen und Binormalen von Raumkurven die in Parameterform beschrieben werden, bei frei definierbaren Parameterwerten für Untersuchungsstellen


    Für eine Untersuchungsstelle werden ausgegeben:

    - Gleichung und Richtungswinkel der Tangente t, Normale n und Binormale b
    - Mittelpunkt und Radius des an die Kurve tangierenden Krümmungskreises
    - Krümmung k
    - Wert für Torsion t
    - Gleichung der Normalebene (gebildet durch n und b)
    - Gleichung der Schmiegeebene (gebildet durch t und n)
    - Gleichung der rektifizierenden Ebene (gebildet durch t und b)

  • Markierung von Bogenelementen bei der Darstellung von Raumkurven die in Parameterform beschrieben werden
  • Darstellung der 1.  oder 2. Ableitung von Raumkurven die in Parameterform beschrieben werden
Es ermöglicht die Darstellung und Untersuchung von Raumkurven, welche definiert werden durch

  • Funktionen in Parameterform in kartesischen Koordinaten, beschrieben durch Terme der Form x = f(k,p) ; y = g(k,p) ; z = h(k,p)
  • Funktionen in Parameterform in Zylinderkoordinaten, beschrieben durch Terme der Form r = f(k,p) ; j = g(k,p) ; z = h(k,p)
  • Funktionen in Parameterform in Kugelkoordinaten, beschrieben durch Terme der Form r = f(k,p) ; j = g(k,p) ; n = h(k,p)


Begriffsdefinitionen:

Normalebene: Ebene, welche durch den Hauptnormalenvektor n und den Binormalenvektor b aufgespannt wird.
Schmiegeebene: Ebene, welche durch den Tangenteneinheitsvektor t und den Hauptnormalenvektor n aufgespannt wird.
Rektifizierbare Ebene: Ebene, welche durch den Tangenteneinheitsvektor t und den Binormalenvektor b aufgespannt wird.


Screenshots

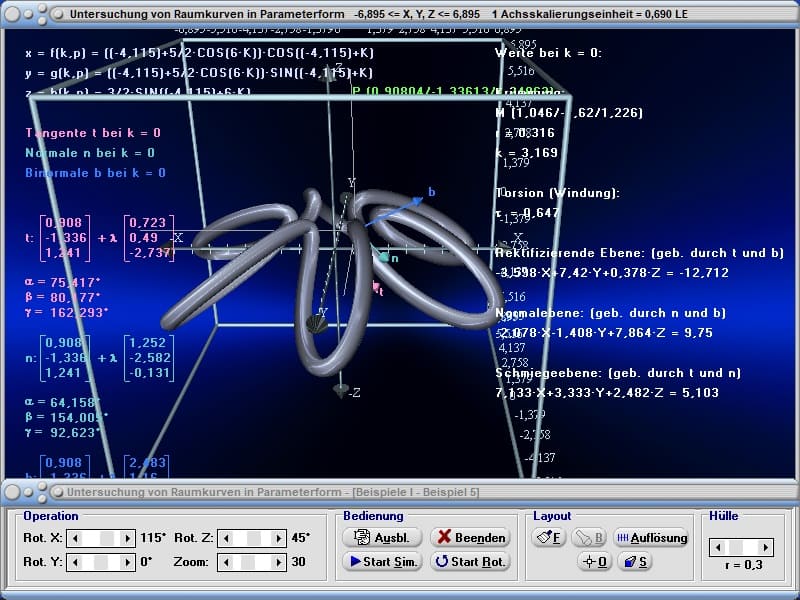

MathProf - Krümmungskreis - Torsion - Normalebene - Schmiegeebene - Rektifizierende Ebene - Gleichung - Richtungswinkel - Winkel - Rechner - Berechnen

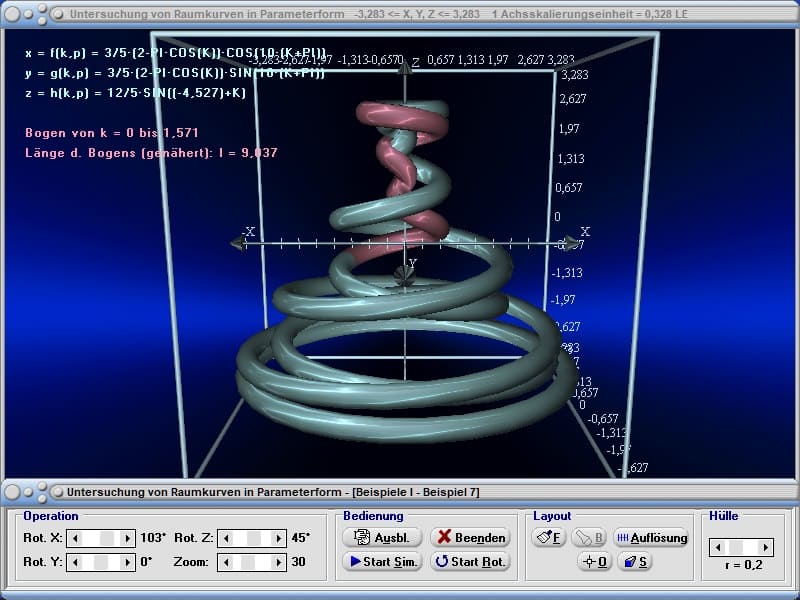

Grafische Darstellung - Beispiel 1

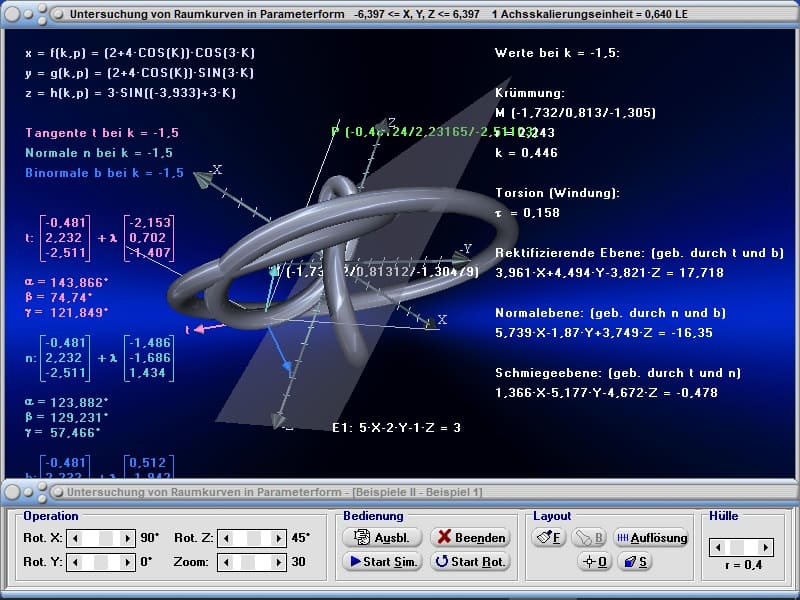

MathProf - Raumkurven - Krümmungskreis - Windung - Torsion - Normalebene - Schmiegeebene - Rektifizierende Ebene - Gleichung - Richtungswinkel - Winkel - Rechner - Berechnen - Parameterdarstellung - Parameterkurven - Parametrisierte Kurven - Parameter - Simulation - Simulieren - Funktionen

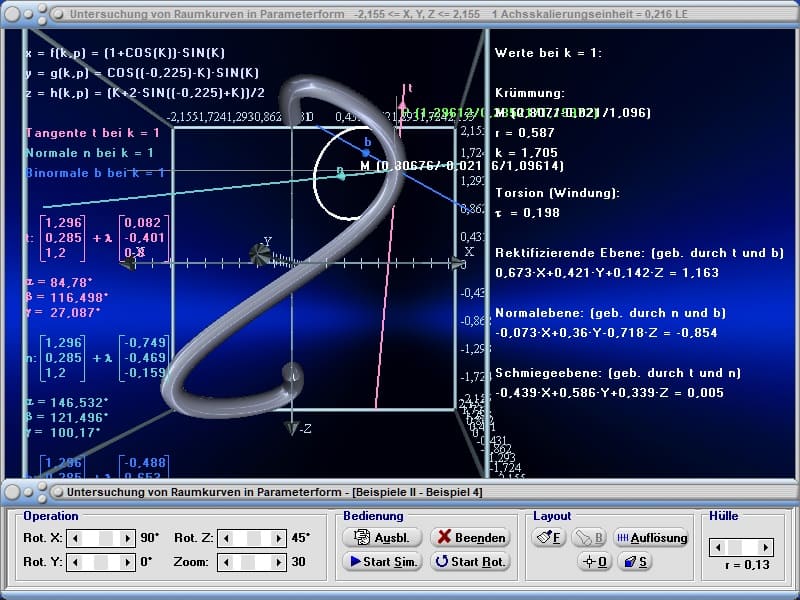

Grafische Darstellung - Beispiel 2

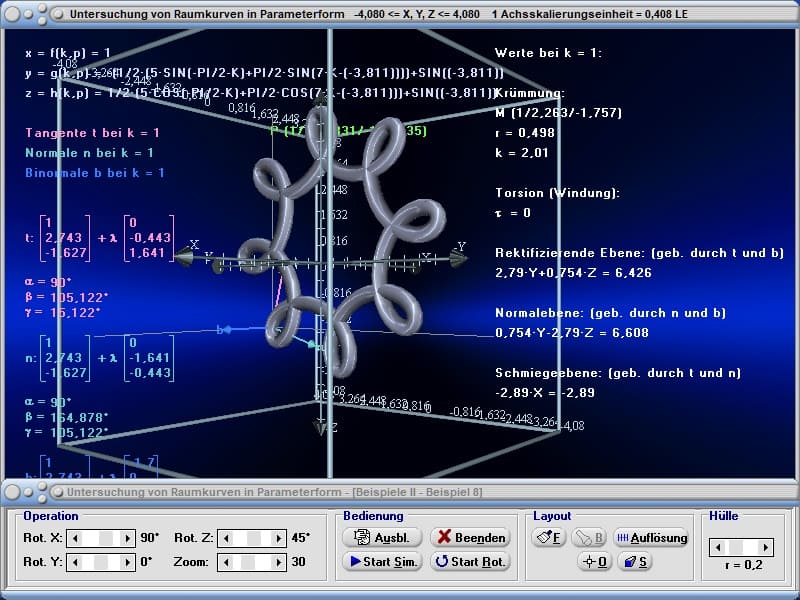

MathProf - Raumkurven - Kurve - Kurven im Raum - 3D-Kurven - Raum - Beispiel - Länge - Bogenlänge - Grafisch - Darstellen - Ringe - Ring - Rechner - Berechnen - Graph - Grafik - Zeichnen - Ableitung - 1. Ableitung - 2. Ableitung

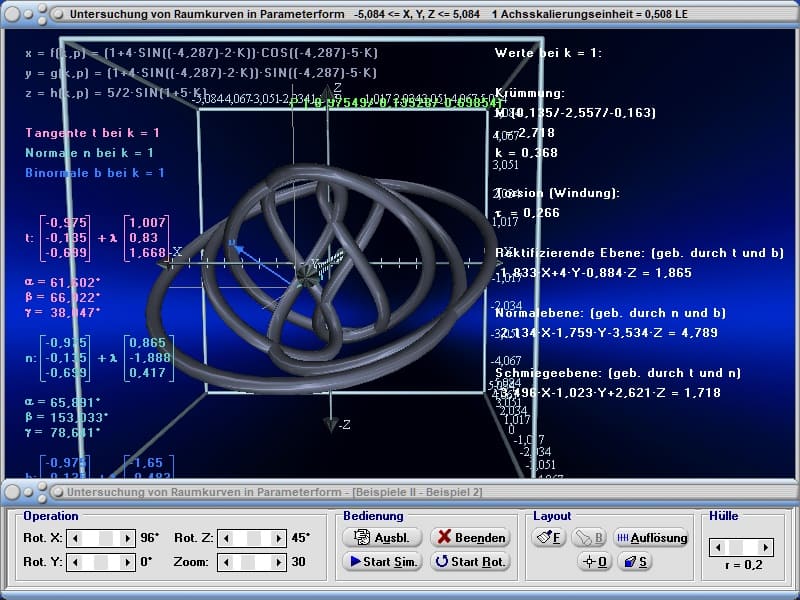

Grafische Darstellung - Beispiel 3

MathProf - Funktion - 3D - Kurve - Windung - Kartesische Koordinaten - Kartesisch - Zylinderkoordinaten - Kugelkoordinaten - Simulation

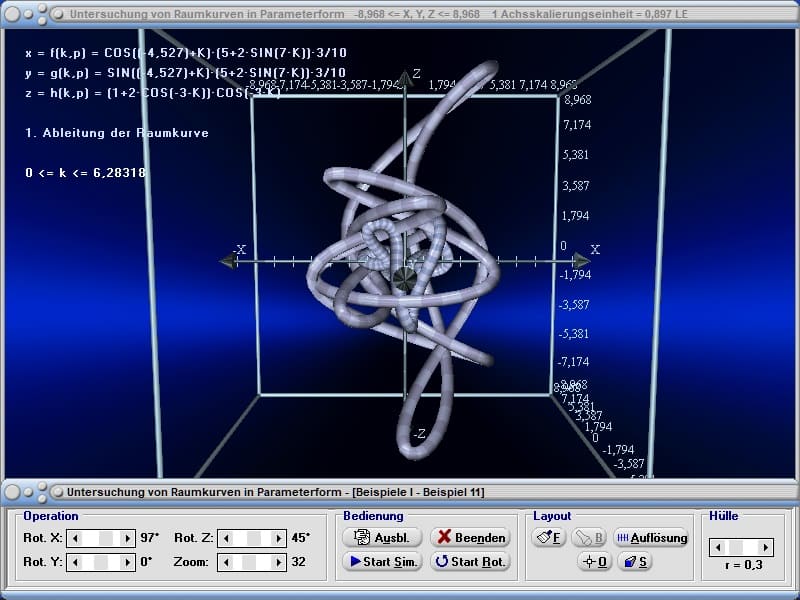

Grafische Darstellung - Beispiel 4

MathProf - Bogenelement - Bogen - Parameter - 3D - Kurven - R3 - Ableitung - 1. Ableitung - 2. Ableitung - Raumkurven - x =f(t), y = g(t), z = h(t) - Rechner - Berechnen

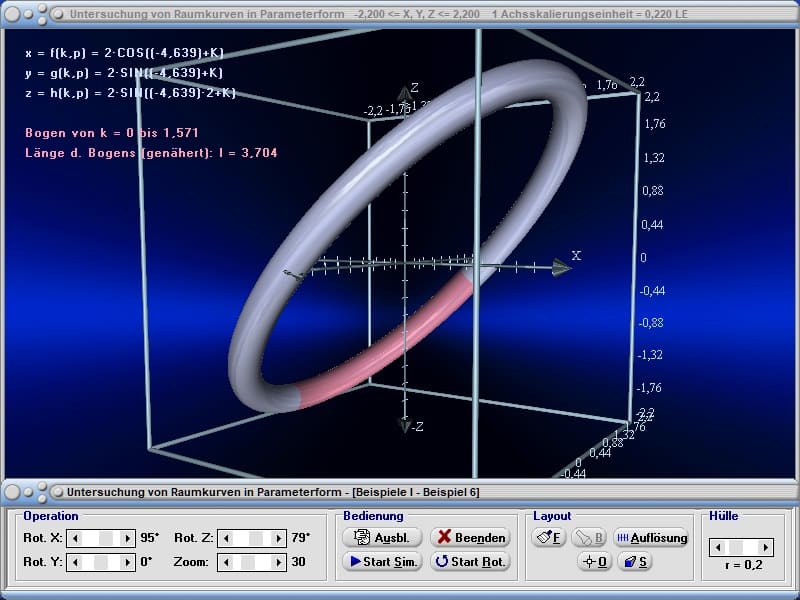

Grafische Darstellung - Beispiel 5



Video



Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.

 Weitere Videos zu einigen in MathProf implementierten Modulen sind auf Youtube unter den folgenden Adressen abrufbar:

Mathematische Funktionen I - Mathematische Funktionen II - Funktionen in Parameterform - Funktionen in Polarform - Kurvenscharen - Funktionsparameter - Kubische Funktionen - Zahlenfolgen - Interaktiv - Rekursive Zahlenfolgen - Interaktiv - Quadratische Funktionen - Interaktiv - Parabel und Gerade - Interaktiv - Ganzrationale Funktionen - Interaktiv - Gebrochenrationale Funktionen - Interaktiv - Kurvendiskussion - Interaktiv - Ober- und Untersummen - Interaktiv - Integralrechnung - Interaktiv - Hypozykoide - Sinusfunktion und Cosinusfunktion - Fourier-Reihen - Implizite Funktionen - Zweipunkteform einer Gerade - Kreis und Punkt - Interaktiv - Kegelschnitte in achsparalleler Lage - Interaktiv - Rechtwinkliges Dreieck - Interaktiv - Allgemeines Dreieck - Interaktiv - Höhensatz - Eulersche Gerade - Richtungsfelder von Differentialgleichungen - Addition und Subtraktion komplexer Zahlen - Binomialverteilung - Interaktiv - Galton-Brett - Satz des Pythagoras - Bewegungen in der Ebene - Dreieck im Raum - Würfel im Raum - Torus im Raum - Schiefer Kegel - Pyramide - Pyramidenstumpf - Doppelpyramide - Hexaeder - Dodekaeder - Ikosaeder - Abgestumpftes Tetraeder - Abgestumpftes Ikosidodekaeder - Johnson Polyeder - Punkte im RaumStrecken im Raum - Rotationskörper - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die X-AchseRotationskörper - Parametergleichungen - Rotation um die Y-Achse - Flächen im Raum I - Flächen im Raum IIAnalyse impliziter Funktionen im Raum - Flächen in Parameterform IFlächen in Parameterform II - Flächen mit Funktionen in Kugelkoordinaten IFlächen mit Funktionen in Kugelkoordinaten II - Flächen mit Funktionen in ZylinderkoordinatenRaumkurven I - Raumkurven II - Raumkurven III - Quadriken - Ellipsoid - Geraden im Raum I - Geraden im Raum II - Ebene durch 3 Punkte - Ebenen im RaumKugel und Gerade - Kugel - Ebene - PunktRaumgittermodelle

Definitionsformen


Die Kurven können durch Funktionsterme in einer der folgenden Formen beschrieben werden:

Kartesische Koordinaten:



Beispiel:



Zylinderkoordinaten:



Beispiel:



Kugelkoordinaten:



Es wird folgender Zusammenhang zwischen kartesischen und sphärischen Koordinaten zugrundegelegt:



Beispiel:



Als erste Ableitung einer Raumkurve stellt das Programm die Kurve



dar.

Als zweite Ableitung wird die Kurve :



ausgegeben.

Die gewünschte Definitionsform selektieren Sie durch die Aktivierung des entsprechenden Menüpunkts unter Optionen. Voreingestellt ist die Verwendung kartesischer Koordinaten. Nachfolgend wird ausschließlich auf die Verwendung dieser Definitionsform eingegangen.

Hinweis

Bei der Darstellung einer Raumkurve in Parameterform, werden die Koordinaten der Kurvenpunkte durch drei Gleichungen ermittelt. Die Variablen (Koordinatenwerte) x, y und z hängen von einem reellwertigen Parameter k ab. Das Symbol, welches diesen Parameter beschreibt, ist in diesem Unterprogramm auf K festgelegt. Funktionsterme dieser Art müssen (bei Verwendung dieses Parameters) bei deren Definition deshalb stets das Zeichen K enthalten.
Beispiel:

x = f(k) = sin(k)
y = g(k) = cos(k)
z = h(k) = k+2

Tangente und Normale



MathProf - Raumkurven - Parameterdarstellung - Parameterkurven - Parametrisierte Kurven - Parameter - Darstellen - Plotten - Rechner - Berechnen - Graph - Grafik


Um sich Tangenten, Normalen oder Binormalen etc. von Raumkurven in Parameterform grafisch ausgeben zu lassen, sollten Sie Folgendes ausführen:

  1. Aktivieren Sie den Kontrollschalter Tangente und Normale.

  2. Definieren Sie die drei zur Darstellung einer Kurve benötigten Funktionsterme in den Eingabefeldern mit den Bezeichnungen x = f(k,p) =, y = g(k,p) = und z = h(k,p) =. Beachten Sie die geltenden Syntaxregeln.

  3. Legen Sie durch die Eingabe entsprechender Werte den Parameterwertebereich für den Funktionsparameter K (Parameter k von k1 =  und bis k2 =) fest, über welchen die Kurve auszugeben ist (voreingestellt: -π £ k £ π). Standardwerte hierfür können Sie holen, indem Sie das entsprechende Eingabefeld fokussieren und die rechte Maustaste bedienen.

  4. Aktivieren Sie die entsprechenden Kontrollkästchen mit den Bezeichnungen Tangente, Normale bzw. Binormale um festzulegen, welche dieser Geraden dargestellt werden soll.

    Soll das Programm die Schmiegeebene, Normalebene oder rektifizierende Ebene darstellen, so aktivieren Sie die Kontrollkästchen Schmiegeebene, Normalebene bzw. Rektifiz. Ebene. Eine Darstellung des Krümmungskreises der Kurve, welcher durch den Punkt einer zu untersuchenden Stelle verläuft, erreichen Sie durch eine Aktivierung des Kontrollkästchens Krümmungskreis.


    Durch die Fokussierung der Kontrollkästchen An best. Position bei k = bzw. Interaktiv legen Sie fest, ob die Untersuchungen bei einem bestimmten Wert für Parameter K erfolgen sollen, oder ob der Wert für Parameter K zur Ermittlung der entsprechenden Gerade variabel einstellbar sein soll.

    Durch die Wahl des Kontrollschalters Als Pfeil, Als Gerade oder Als Pfeil und Gerade bestimmen Sie, in welcher Form Tangente, Normale bzw. Binormale ausgegeben werden sollen.

    Eine Aktivierung des Kontrollkästchens Beschriftung bewirkt die Anzeige der kartesischen Ortskoordinaten des Punktes an der untersuchten Stelle.

  5. Wählen Sie durch die Aktivierung des Kontrollschalters Automatisch bzw. Statisch, ob das Programm den zur grafischen Ausgabe erforderlichen Darstellungsbereich automatisch bestimmen soll, oder ob Sie diesen vorgeben möchten. Trifft Letzteres zu, so legen Sie diesen durch die Eingabe eines entsprechenden Zahlenwerts in das Feld Abs. Bereich fest.

  6. Enthält wenigstens einer der Funktionsterme das Einzelzeichen P, so führen Sie Folgendes durch:

    Definieren Sie durch die Eingabe von Zahlenwerten in die Felder Parameter p von ... und bis ... den Startwert, sowie den Endwert des vom Funktionsparameter P zu durchlaufenden Wertebereichs und legen Sie durch die Eingabe eines entsprechenden Werts in das Feld Schrittweite die Schrittweite für Funktionsparameter P fest. Voreingestellt sind der Startwert -5, der Endwert 5, sowie eine Schrittweite von 0,1. Hinweise zur Steuerung des Funktionsparameters P bei automatisch ablaufenden Simulationen finden Sie unter Steuerung des Funktionsparameters P.



    Wählen Sie durch die Aktivierung des Kontrollschalters Automatisch bei Simulation oder Manuell, ob Sie die Parameterwertsimulation manuell durchführen möchten, oder ob das Programm diese automatisch ausführen soll.

  7. Bedienen Sie die Schaltfläche Darstellen.

  8. Den Radius der Hülle einer dargestellten Kurve können Sie festlegen, indem Sie den Rollbalken im Bedienformularbereich Hülle positionieren.

Bogenelement



MathProf - Raumkurven - Parameterdarstellung - 3D - Zeichnen - Parameterkurven - Parametrisierte Kurven - Parameter - Darstellen - Plotten - Rechner - Berechnen - Graph - Grafik


Um bei der Darstellung einer Raumkurve ein Bogenelement markieren zu lassen, sollten Sie Folgendes ausführen:

  1. Aktivieren Sie den Kontrollschalter Bogenelement.

  2. Definieren Sie die drei zur Darstellung einer Kurve benötigten Funktionsterme in den Eingabefeldern mit den Bezeichnungen x = f(k,p) =, y = g(k,p) = und z = h(k,p) =.

    Beachten Sie die geltenden Syntaxregeln.

  3. Legen Sie durch die Eingabe entsprechender Werte den Parameterwertebereich für den Funktionsparameter K (Parameter k von k1 = und bis k2 =) fest, über welchen die Kurve darzustellen ist (voreingestellt: -π £ k £ π). Standardwerte hierfür können Sie holen, indem Sie das entsprechende Eingabefeld fokussieren und die rechte Maustaste bedienen.

  4. Durch die Eingabe von Zahlenwerten in die Felder Bereich von k1 = und bis k2= legen Sie die Länge des Bereichs fest, über welchen eine Markierung der Raumkurve durchzuführen ist.

    Aktivieren Sie den Kontrollschalter Statisch im Formularbereich Darstellung - Auswahl, so wird bei Ausgabe der grafischen Darstellung der in den Eingabefeldern festgelegte Bereich markiert. Bei einer Aktivierung des Kontrollschalters Interaktiv besteht die Möglichkeit, die Länge der Markierung des Bogenelements durch die Positionierung des auf dem Bedienformular verfügbaren Rollbalkens innerhalb der festgelegten Bereichsgrenzen zu verändern.

  5. Wählen Sie durch die Aktivierung des Kontrollschalters Automatisch bzw. Statisch im Formularbereich Darstellung - Voreinstellung Darstellungsbereich, ob das Programm den zur grafischen Ausgabe erforderlichen Darstellungsbereich automatisch bestimmen soll, oder ob Sie diesen vorgeben möchten. Trifft Letzteres zu, so legen Sie diesen durch die Eingabe eines entsprechenden Zahlenwerts in das Feld Abs. Bereich fest.

  6. Enthält wenigstens einer der Funktionsterme das Einzelzeichen P, so führen Sie Folgendes durch:

    Definieren Sie durch die Eingabe von Zahlenwerten in die Felder Parameter p von ... und bis den Startwert, sowie den Endwert des vom Funktionsparameter P zu durchlaufenden Wertebereichs und legen Sie durch die Eingabe eines entsprechenden Werts in das Feld Schrittweite die Schrittweite für Funktionsparameter P fest. Voreingestellt sind der Startwert -5, der Endwert 5, sowie eine Schrittweite von 0,1. Hinweise zur Steuerung des Funktionsparameters P bei automatisch ablaufenden Simulationen finden Sie unter Steuerung des Funktionsparameters P.



    Wählen Sie durch die Aktivierung des Kontrollschalters Automatisch bei Simulation oder Manuell, ob Sie die Parameterwertsimulation manuell durchführen möchten, oder ob das Programm diese automatisch ausführen soll.

  7. Bedienen Sie die Schaltfläche Darstellen.

  8. Den Radius der Hülle einer dargestellten Kurve können Sie festlegen, indem Sie den Rollbalken im Bedienformularbereich Hülle positionieren.

Ableitung



MathProf - Raumkurven - Ableiten - 1. Ableitung - 2. Ableitung - Parameterdarstellung - Parameterkurven - Parametrisierte Kurven - Parameter - Darstellen - Plotten - Rechner - Berechnen - Graph - Grafik


Die Darstellung von Ableitungen einer Raumkurve können Sie sich ausgeben lassen, wenn Sie wie nachfolgend beschrieben vorgehen.

  1. Aktivieren Sie den Kontrollschalter Ableitung.

  2. Definieren Sie die drei zur Darstellung einer Kurve benötigten Funktionsterme in den Eingabefeldern mit den Bezeichnungen x = f(k,p) =, y = g(k,p) = und z = h(k,p) =.

    Beachten Sie die geltenden Syntaxregeln.

  3. Legen Sie durch die Eingabe entsprechender Werte den Parameterwertebereich für den Funktionsparameter K (Parameter k von k1 = und bis k2 =) fest, über welchen die Kurve darzustellen ist (voreingestellt: -π £ k £ π). Standardwerte hierfür können Sie holen, indem Sie das entsprechende Eingabefeld fokussieren und die rechte Maustaste bedienen.

  4. Soll ausschließlich die erste Ableitung der Raumkurve dargestellt werden, so aktivieren Sie den Kontrollschalter Nur 1. Ableitung der Raumkurve. Um sich die Raumkurve sowie deren 1. Ableitung gemeinsam ausgeben zu lassen, aktivieren Sie den Kontrollschalter Raumkurve und deren 1. Ableitung. Möchten Sie sich nur die Raumkurve ohne deren 1. Ableitung darstellen lassen, so aktivieren Sie den Kontrollschalter Nur Raumkurve. Soll ausschließlich die zweite Ableitung der Raumkurve dargestellt werden, so aktivieren Sie den Kontrollschalter Nur 2. Ableitung der Raumkurve. Um sich die Raumkurve sowie deren 2. Ableitung gemeinsam ausgeben zu lassen, aktivieren Sie den Kontrollschalter Raumkurve und deren 2. Ableitung.
  5. Soll eine Koordinatenwertanalyse mit den dargestellten Kurven durchgeführt werden, so aktivieren Sie das Kontrollkästchen Koordinatenwertanalyse.

  6. Wählen Sie durch die Aktivierung des Kontrollschalters Automatisch bzw. Statisch im Formularbereich Darstellung - Voreinstellung Darstellungsbereich, ob das Programm den zur grafischen Ausgabe erforderlichen Darstellungsbereich automatisch bestimmen soll, oder ob Sie diesen vorgeben möchten. Trifft Letzteres zu, so legen Sie diesen durch die Eingabe eines entsprechenden Zahlenwerts in das Feld Abs. Bereich fest.

  7. Enthält wenigstens einer der Funktionsterme das Einzelzeichen P, so führen Sie Folgendes durch:

    Definieren Sie durch die Eingabe von Zahlenwerten in die Felder Parameter p von ... und bis den Startwert, sowie den Endwert des vom Funktionsparameter P zu durchlaufenden Wertebereichs und legen Sie durch die Eingabe eines entsprechenden Werts in das Feld Schrittweite die Schrittweite für Funktionsparameter P fest. Voreingestellt sind der Startwert -5, der Endwert 5, sowie eine Schrittweite von 0,1. Hinweise zur Steuerung des Funktionsparameters P bei automatisch ablaufenden Simulationen finden Sie unter Steuerung des Funktionsparameters P.



    Wählen Sie durch die Aktivierung des Kontrollschalters Automatisch bei Simulation oder Manuell, ob Sie die Parameterwertsimulation manuell durchführen möchten, oder ob das Programm diese automatisch ausführen soll.

  8. Bedienen Sie die Schaltfläche Darstellen.

  9. Die Radien der Hüllen dargestellter Kurven können Sie festlegen, indem Sie den Rollbalken im Bedienformularbereich Hülle positionieren.

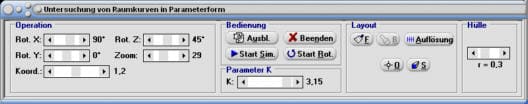

Bedienhinweise

MathProf - Raumkurve - Kurve im Raum - Funktion - Kurve - Tangente - Normale - Binormale - Parameterform - Krümmung - Krümmungskreis - Torsion - Normalebene - Schmiegeebene - Rektifizierende Ebene - Gleichung

Werden Untersuchungen mit Funktionstermen durchgeführt, von welchen keiner das Einzelzeichen P enthält (parameterfreie Funktionen), so ist die Schaltfläche Sim. Start stets deaktiviert. Wurde hingegen wenigstens ein Funktionsterm definiert, welcher dieses Zeichen enthält, und wurde die Durchführung einer manuellen Simulation gewählt, so steht auf dem Bedienformular ein Schieberegler P zur Verfügung, mit welchem Sie den zu verwendenden Wert für Parameter P einstellen können. Wurde eine automatische Simulation gewählt, so können Sie diese starten, indem Sie die Schaltfläche Start Sim. bedienen. Sie trägt hierauf die Bezeichnung Stop Sim. Beendet werden kann die Simulation wieder, indem Sie diese Schaltfläche nochmals bedienen. Es wird stets der Parameterwertebereich durchlaufen, welcher auf dem Hauptformular des Unterprogramms festgelegt wurde.

Koordinatenwertanalyse (nur bei Option Ableitung)

MathProf - 3D-Kurven - Beispiel - Raum - Bogenlänge - Grafisch - Darstellen - Plotten - Rechner - Berechnen - Graph - Grafik - Zeichnen

Das Programm ermöglicht die Abtastung der Kontur der dargestellten Kurve in Abhängigkeit von Parameter K und somit die Analyse entsprechender Koordinatenwerte.  Der Wert des Parameters K kann durch die Positionierung des Rollbalkens mit der Bezeichnung K innerhalb des Bereichs verändert werden, der auf dem Hauptformular des Unterprogramms definiert wurde. Die x-, y- und z-Koordinatenwerte des entsprechenden Kurvenpunktes werden ausgegeben.

Um eine Koordinatenwertanalyse durchzuführen, wählen Sie den Kontrollschalter Ableitung und aktivieren vor Aufruf der Darstellung das Kontrollkästchen Koordinatenwertanalyse.

Darstellungsbereich

Bei der Darstellung derartiger Gebilde ermöglicht das Programm die Bemessung des Darstellungsbereichs auf eine der folgenden Arten und Weisen:

  • Automatisch
  • Statisch

  1. Automatisch:
    Wird die Einstellung Automatisch durch die Aktivierung des dafür vorgesehenen Kontrollschalters gewählt, so ermittelt das Programm alle zur vollständigen Darstellung der Kurve erforderlichen x-, y- und z-Koordinatenwerte automatisch und bemisst den Darstellungsbereich dementsprechend.

  2. Statisch:
    Wird der Kontrollschalter Statisch aktiviert, so verwendet das Programm bei Aufruf der Darstellung den unter Abs. Bereich voreingestellten Darstellungsbereich und beschneidet die Kurve an Stellen, die außerhalb dessen liegen. Diesen Bereich können Sie bei Ausgabe der Darstellung verändern, indem Sie den auf dem Bedienformular zur Verfügung stehenden Rollbalken Koord. positionieren. Der maximal einstellbare Wert entspricht dem Doppelten des unter Abs. Bereich auf dem Hauptformular des Unterprogramms vorgegebenen Werts.

Sonstiges

Um die Anzeige der Funktionsbibliothek ein- bzw. auszublenden steht der Menüpunkt Option - Funktionsbibliothek ausblenden bzw. Option - Funktionsbibliothek einblenden zur Verfügung. Diese Einstellung wird sitzungsübergreifend gespeichert.

Allgemein

Grundlegendes zum Umgang mit dem Programm bei der Ausgabe dreidimensionaler grafischer Darstellungen erfahren Sie unter Dreidimensionale Grafiken - Handling. Wie Sie das Layout einer 3D-Darstellung konfigurieren können, erfahren Sie unter 3D-Layoutkonfiguration.

Weitere Themenbereiche

Raumkurven in Parameterform (3D)

Beispiel

Es gilt, u.a. die Eigenschaften der Tangente, der Normale und der Binormale an eine Kurve, welche durch die Funktionsterme

x = f(k) = sin(k)
y = g(k) = k
z = h(k) = cos(k)

über einen Parameterwertebereich 0 £ k £ p beschrieben wird, bei Parameterwert k = p/2 ermitteln zu lassen.

Vorgehensweise und Lösung:

Aktivieren Sie den Menüeintrag Optionen - Funktionen in kartesischen Koordinaten und hierauf den Kontrollschalter Tangente und Normale.

Geben Sie o.a. Funktionsterme in die dafür vorgesehenen Felder ein und belegen Sie die Felder Von k1 = und bis k2 = mit den Werten 0 und 3,14159 (nach einem Klick in Eingabefeld rechte Maustaste benutzen).

Wählen Sie den Kontrollschalter An best. Position bei k = und geben Sie in das Feld Bei k = den Wert 1,57079 ein (nach einem Klick in Eingabefeld, rechte Maustaste benutzen).

Belassen Sie alle anderen Werte auf den Vorgabeeinstellungen. Aktivieren Sie die Kontrollkästchen Tangente, Normale, Binormale, Schmiegeebene, Normalebene, Rektifiz. Ebene, Krümmungskreis und bedienen Sie die Schaltfläche Darstellen.

Das Programm gibt für die Eigenschaften der Tangente, Normale und Binormale bei k = p/2  aus:

Gleichung der Tangente in Punkt-Richtungs-Form:



Richtungswinkel der Tangente:

a = 90°
b = 45°
g = 135°

Gleichung der Normale in Punkt-Richtungs-Form:



Richtungswinkel der Normale:

a = 179,988°
b = 89,999°
g = 89,998°

Gleichung der Binormale in Punkt-Richtungs-Form:



Richtungswinkel der Binormale:

a = 90°
b = 135°
g = 135°

Für weitere Eigenschaften bei k = p/2 ermittelt das Programm:

Krümmungskreis, welcher an die Kurve tangiert:

Mittelpunkt M (-1 / 1,571 / 0)
Radius: r = 2
Krümmung: k = 0,5

Torsion: t  = -0,502

Gleichung der Normalebene (gebildet durch n und b): -1,361·Y+1,361·Z = -2,138
Gleichung der Schmiegeebene (gebildet durch t und n): -1,361·Y-1,361·Z = -2,138
Gleichung der rektifizierenden Ebene (gebildet durch t und b): 1,925·X = 1,925

Hinweis:
Beispiele zur Verwendung von Funktionen die Kurven in Zylinderkoordinaten oder Kugelkoordinaten beschreiben, finden Sie auf der Seite Raumkurven in Parameterform



Screenshots und Kurzbeschreibungen einiger Module zu entsprechenden Themenbereichen

Eine kleine Übersicht in Form von Bildern und kurzen Beschreibungen über einige zu den einzelnen Fachthemengebieten dieses Programms implementierte Unterprogramme finden Sie unter Screenshots zum Themengebiet Analysis - Screenshots zum Themengebiet Geometrie - Screenshots zum Themengebiet Trigonometrie - Screenshots zum Themengebiet Algebra - Screenshots zum Themengebiet 3D-Mathematik - Screenshots zum Themengebiet Stochastik - Screenshots zum Themengebiet Vektoralgebra sowie unter Screenshots zu sonstigen Themengebieten.

Nützliche Infos zu diesem Themengebiet



Hilfreiche Informationen zu diesem Fachthema sind unter Wikipedia - Raumkurven zu finden.


Weitere implementierte Module zum Themenbereich 3D-Mathematik


MathProf - Rotationskörper - R3 - Y-Achse - Drehkörper - f(x) - Volumen von Rotationskörpern - Rotationsvolumen - Mantelfläche von Rotationskörpern - Rotationsintegral - Rotationsfläche - Volumenintegral - Rauminhalt - Volumen - Fläche - BeispielMathProf - Rotationskörper - Körper - Gebilde - R3 - Y-Achse - Drehkörper - f(x) - Zeichnen - Darstellen - Plotter - Plotten - Grafisch - 3D-Grafik von Rotationskörpern - Rauminhalt - Volumen - Flächeninnhalt - Mantelfläche - Beispiel


Rotation von Kurven in Parameterform um die X-Achse (3D) - Rotation von Kurven in kartesischer Form um die Y-Achse (3D) - Rotation von Kurven in Parameterform um die Y-Achse (3D) - Flächen mit Funktion in expliziter Form (3D) - Analyse implizit definierter Funktionen (3D) - Flächen mit Funktionen in Parameterform (3D) - Funktionen in sphärischen Kugelkoordinaten (3D) - Funktionen in sphärischen Zylinderkoordinaten (3D) - Raumkurven in Parameterform (3D) - Flächen 2. Ordnung (3D) - Rotation von Kurven in Polarform um die X-Achse (3D) - Rotation von Kurven in Polarform um die Y-Achse (3D) - Untersuchungen mit Flächen in expliziter Form (3D) - Flächen 2. Ordnung - Interaktiv (3D) - Flächen implizit definierter Funktionen (3D) - Konturen implizit definierter Funktionen (3D) - Schnittkurven von Flächen mit Funktionen in expliziter Form (3D) - Schnittkurven von Flächen mit Funktionen in Parameterform (3D) - Schnittkurven von Funktionen in sphärischen Zylinderkoordinaten (3D) - Tangentialebenen von Flächen mit Funktionen in Parameterform (3D)

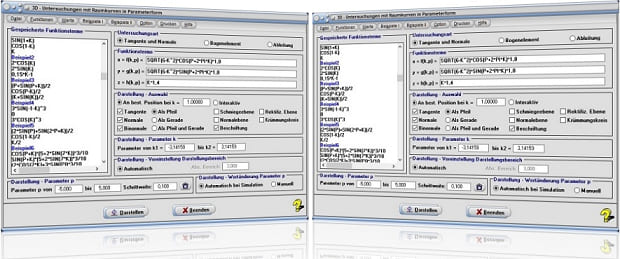

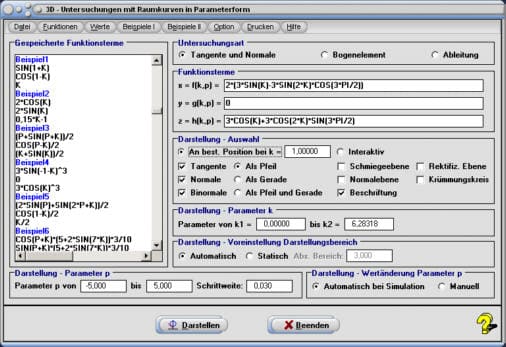

Screenshot des Startfensters dieses Moduls


MathProf - Raumkurve - Raumkurven - Kurven im Raum - 3D - Kurven - Plotten - Zeichnen - Parameterdarstellung - Funktionen - Plot - Bild - Bilder - Darstellung - Plotter - Graph - Parameter
Startfenster des Unterprogramms Untersuchungen mit Raumkurven in Parameterform


Screenshots weiterer Module von MathProf


MathProf - Drehkörper - Rotierende Körper - Darstellung - Integralrechnung - Volumen - Rauminhalt - Mantelfläche - Rotationsvolumen - Grafik - Rotationssymmetrische Gebilde - 3D -Grafik - Integral - Rechner - Berechnen - Beispiel - Plotten - Grafik - Zeichnen - Darstellen - Darstellung
MathProf 5.0 - Startfenster des Unterprogramms Rotation von Kurven in Parameterform um die y-Achse



MathProf - Parameterkurven - Parametergleichungen - Parameterdarstellung - Funktionen - Parametrisierte Kurven - Kurven - Grafisch - Graph - Darstellen - Plotter - Grafik - Animationen - Simulation - Rechner - Berechnen - Funktionsgraph - 2D - Plotten - Zeichnen - Kurvenplotter - Bild
MathProf 5.0 - Grafikfenster des Unterprogramms Kurven von Funktionen in Parameterform


Screenshot eines Moduls von PhysProf


PhysProf - Adiabatische Zustandsänderung - Adiabatischer Prozess - Adiabatischer Vorgang - Adiabatische Expansion - Adiabatische Kompression - Zustandsänderungen - Adiabatengleichung - Adiabatenexponent - Thermische Zustandsgleichung -  Volumen - Druck - Temperatur - Diagramm - Adiabatische Arbeit - Expansion - Kompression - Rechner - Berechnen - Gleichung - Simulation - Darstellen - Garfisch - Grafik
PhysProf 1.1 - Unterprogramm Adiabatische Zustandsänderung


Screenshot einer mit SimPlot erstellten Animationsgrafik


SimPlot - Animationen - Präsentationen - Grafiken - Schaubilder - Visualisierung - Programm - Interaktive Grafik - Bilder - Computeranimationen - Infografik - Software - Plotter - Rechner - Computersimulation - Darstellen - Technisch - Datenvisualisierung - Animationsprogramm - Wissenschaft - Technik
SimPlot 1.0 - Grafik-  und Animationsprogramm für unterschiedlichste Anwendungszwecke


Unsere Produkte

Nachfolgend aufgeführt finden Sie Kurzinfos zu den von uns entwickelten Produkten.

I - MathProf 5.0
Mathematik interaktiv

MathProf 5.0 ist ein Programm für alle, die die Aufgabe oder das Ziel haben, sich mathematische Sachverhalte auf einfache Weise zu verdeutlichen. Zudem spricht es diejenigen an, die sich für Mathematik interessieren, oder mathematische Probleme verschiedenster Art zu lösen haben und von grafischen 2D- und 3D-Echtzeitdarstellungen sowie Animationen beeindruckt sind.


Bilder zum Programm MathProf 5.0 - Analysis - Trigonometrie - Algebra - 3D-Mathematik - Vektoralgebra - Geometrie


Es eignet sich insbesondere dafür, um interaktive grafische Untersuchungen sowie numerische Berechnungen zu entsprechenden Fachthemen durchführen zu lassen. Mehr als 300 verschiedene Unterprogramme decken die mathematischen Themenbereiche Analysis, Geometrie, Trigonometrie, Algebra, Stochastik, 3D-Mathematik und Vektoralgebra großflächig ab.


Bilder zum Programm MathProf 5.0 - Analysis - Trigonometrie - Algebra - 3D-Mathematik - Stochastik - Vektoralgebra -

Numerisch - Grafisch - Plotten - Graph


Durch die Nutzbarkeit vieler implementierter grafischer Features bestehen vielseitige gestaltungstechnische Möglichkeiten, ausgegebene Grafiken in entsprechenden Unterprogrammen auf individuelle Anforderungen anzupassen. Durch die freie Veränderbarkeit von Parametern und Koordinatenwerten bei der Ausgabe grafischer Darstellungen, besteht in vielen Modulen zudem die Möglichkeit, Veränderungen an dargestellten Gebilden und Zusammenhängen manuell oder durch die Verwendung automatisch ablaufender Simulationsprozesse in Echtzeit zu steuern und zu analysieren.

Es verfügt über eine umfangreiche Programmhilfe mit ca. 1600 Seiten.


Kurzinfos zu Inhalten einiger Unterprogramme erhalten Sie unter:




Nachfolgend finden Sie ein Video zu einem in MathProf 5.0 unter dem Themenbereich 3D-Mathematik eingebundenen Unterprogramm, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.

Nachfolgend finden Sie ein Video zu einem in MathProf 5.0 unter dem Themenbereich Analysis eingebundenen Unterprogramm, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.
Nachfolgend finden Sie ein Video zu einem in MathProf 5.0 unter dem Themenbereich Vektoralgebra eingebundenen Unterprogramm, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.
Weitere Videos zu einigen in MathProf implementierten Modulen finden Sie, indem Sie den Reiter MathProf-Videos wählen, oder durch einen Klick auf die nachfolgend dargestellte Schaltfläche.

Zu den Videos zu MathProf

5.0




II - PhysProf 1.1
Physik interaktiv


PhysProf 1.1 ist ein Programm für alle, die die Aufgabe oder das Ziel haben, sich physikalische Gesetzmäßigkeiten und Gegebenheiten zu verdeutlichen. Es spricht alle an, die sich für die Ergründung physikalischer Prozessabläufe und derartige Zusammenhänge interessieren. In zahlreichen Unterprogrammen besteht die Möglichkeit, Veränderungen von Einflussgrößen manuell, oder durch die Ausgabe automatisch ablaufender Simulationsprozesse in Echtzeit zu steuern und zu analysieren. Inhaltlich umfasst es ca. 70 verschiedene Unterprogramme zu den Fachthemenbereichen Mechanik, Elektrotechnik, Thermodynamik und Optik.


Bilder zum Programm PhysProf 1.1 - Mechanik - Elektrotechnik - Thermodynamik - Optik


Durch die Benutzung dieses Programms wird es ermöglicht, bereits bekannte Fachthemeninhalte aufzuarbeiten und entsprechende Sachverhalte numerisch wie auch grafisch zu analysieren. Mittels der freien Veränderbarkeit der Parameter von Einflussgrößen bei der Ausgabe grafischer Darstellungen besteht in vielen Unterprogrammen die Möglichkeit, Veränderungen an dargestellten Zusammenhängen manuell oder durch die Anwendung automatisch ablaufender Simulationsprozesse in Echtzeit zu steuern und zu analysieren.

Es verfügt über eine umfangreiche Programmhilfe mit ca. 300 Seiten.


Eine Übersicht aller in PhysProf 1.1 zur Verfügung stehender Programmteile finden Sie im PhysProf - Inhaltsverzeichnis, oder durch einen Klick auf die nachfolgend dargestellte Schaltfläche.

Zum Inhaltsverzeichnis von PhysProf 1.1

Kurzinfos zu Inhalten einiger Unterprogramme von Physprof 1.1 erhalten Sie unter:


Nachfolgend finden Sie ein Video zu einem in PhysProf 1.1 unter dem Themenbereich Mechanik eingebundenen Unterprogramm, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.

Nachfolgend finden Sie ein Video zu einem in PhysProf 1.1 unter dem Themenbereich Thermodynamik eingebundenen Unterprogramm, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.

Nachfolgend finden Sie ein Video zu einem in PhysProf 1.1 unter dem Themenbereich Elektrotechnik eingebundenen Unterprogramm, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.

Weitere Videos zu einigen in PhysProf implementierten Modulen finden Sie, indem Sie den Reiter PhysProf-Videos wählen, oder durch einen Klick auf die nachfolgend dargestellte Schaltfläche.

Zu den Videos zu PhysProf 1.1







III - SimPlot 1.0
Visualisierung und Simulation interaktiv


SimPlot 1.0 ist eine Anwendung, welche es unter anderem durch interaktiv erstellbare Präsentationen ermöglicht, sich Sachverhalte aus vielen technischen, wissenschaftlichen und anderen Bereichen grafisch darstellen und diese multifunktional sowohl statisch, wie auch in Form bewegter Grafiken ausgeben zu lassen. Das Programm erlaubt die Erstellung von Gebilden mit zweidimensionalen grafischen Objekten, welche als geometrische Figuren und Bilder zur Verfügung stehen.

Es bietet zudem die Möglichkeit, Zusammenhänge im Bereich der Planimetrie auf einfache Weise interaktiv zu analysieren. Unter anderem wird es ermöglicht, mit erzeugten Gebilden geometrische Transformationen durchzuführen und diesen automatisch ablaufende Bewegungs- und Verformungsprozesse zuzuweisen.


Bilder zum Programm SimPlot 1.0 - Zweidimensionale Grafiken, Simulationen und

Animationen für unterschiedlichste Anwendungsbereiche


SimPlot kann sowohl zur Erstellung von Infografiken, zur dynamischen Datenvisualisierung, zur Auswertung technisch-wissenschaftlicher Zusammenhänge sowie zur Erzeugung bewegter Bilder für verschiedenste Anwendungsbereiche eingesetzt werden. Neben der Bereitstellung vieler mathematischer Hilfsmittel und zusätzlicher Unterprogramme erlaubt es auch die Einblendung von Hilfslinien zur Echtzeit, welche dienlich sind, um sich relevante Sachverhalte und Zusammenhänge unmittelbar begreiflich zu machen.

Dieses Programm verfügt über eine umfangreiche Programmhilfe mit ca. 900 Seiten.

Eine Inhaltsübersicht dessen finden Sie unter SimPlot - Inhaltsverzeichnis, oder durch einen Klick auf die nachfolgend dargestellte Schaltfläche.

Zum

Inhaltsverzeichnis von SimPlot 1.0

Beispiele einiger mit Simplot 1.0 erzeugter Grafiken finden Sie unter Beispiele, oder durch einen Klick auf die nachfolgend dargestellte Schaltfläche.

Zu Beispielen von SimPlot 1.0

Nachfolgend finden Sie ein Video zu einer mit SimPlot 1.0 erstellten Animationsgrafik, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.

Nachfolgend finden Sie ein Video zu einer mit SimPlot 1.0 erstellten Animationsgrafik, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.

Nachfolgend finden Sie ein Video zu einer mit SimPlot 1.0 erstellten Animationsgrafik, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.

Weitere Videos zu einigen mit SimPlot erzeugten Animationen finden Sie unter SimPlot-Videos, oder durch einen Klick auf die nachfolgend dargestellte Schaltfläche.

Zu den Videos zu SimPlot 1.0
