Geneigte Ebene - Schiefe Ebene


PhysProf - Geneigte Ebene - Kräfte - Hangabtriebskraft - Normalkraft - Steigung - Reibung - Hangabtriebskraft - Normalkraft - Reibung - Gleitreibung - Haftreibung - Gleitreibungszahl - Haftreibungszahl - Formeln zur schiefen Ebene - Formel für Reibungskraft - Kräfte - Experiment - Gleitreibungskraft - Schiefe Ebene - Gewichtskraft - Gravitationskraft - Zugkraft - Gefälle - Hang - Anstieg - Gleiten - Kippmoment - Kraft - Reibungszahlen - Rechner - Berechnen
Modul Geneigte Ebene



Das Unterprogramm [Mechanik I] - [Geneigte Ebene] ist dienlich, sich die physikalischen Gesetzmäßigkeiten, welche an der geneigten Ebene herrschen, zu veranschaulichen.


PhysProf - Geneigte Ebene - Schiefe Ebene - Schräge Ebene - Kräfte - Hangabtriebskraft - Normalkraft - Steigung - Reibung - Hangabtriebskraft - Normalkraft - Reibung - Gleitreibung - Haftreibung - Gleitreibungszahl - Haftreibungszahl - Formeln zur schiefen Ebene - Formel für Reibungskraft - Kräfte - Experiment - Gleitreibungskraft - Rechner - Berechnen - Reibungszahlen - Winkel - Steigungswinkel - Neigungswinkel - Darstellen - Plotten - Graph - Grafik - Plotter

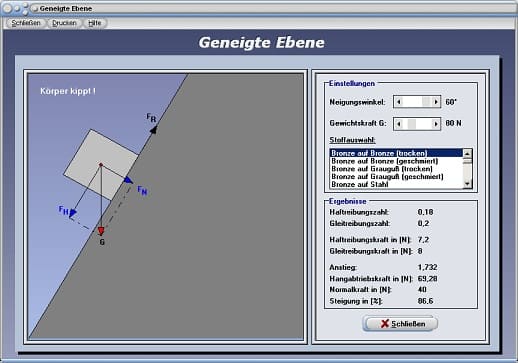

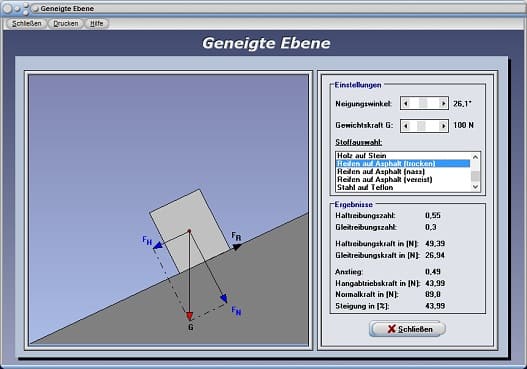

Geneigte Ebene - Abbildung 1


PhysProf - Schiefe Ebene - Gewichtskraft - Gravitationskraft - Zugkraft - Gefälle - Hang - Anstieg - Gleiten - Kippmoment - Kraft - Reibungszahlen - Rechner - Berechnen - Gleitreibungskraft - Gewichtskraft - Gravitationskraft - Zugkraft - Gefälle - Hang - Anstieg - Gleiten - Kippmoment - Steigungswinkel - Neigungswinkel - Darstellen - Plotten - Graph - Grafik - Plotter

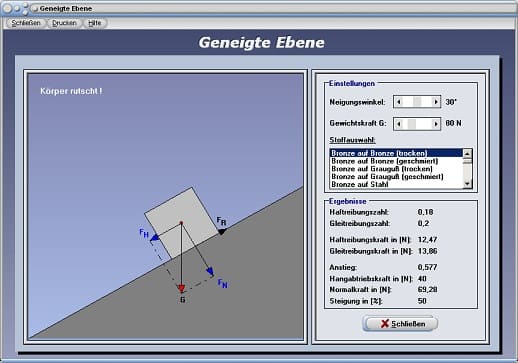

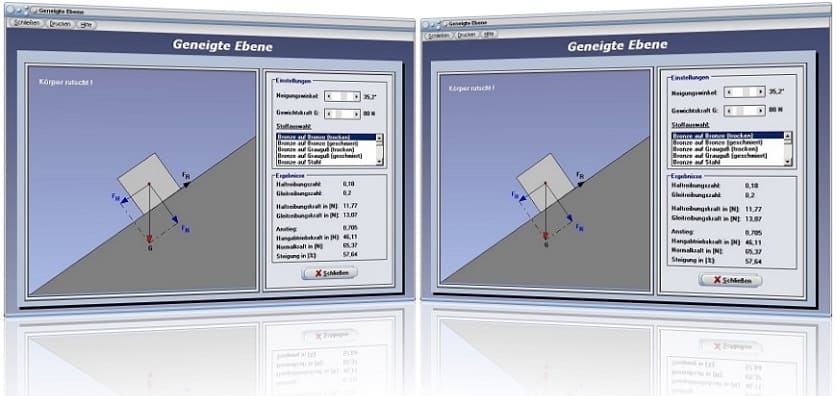

Geneigte Ebene - Abbildung 2

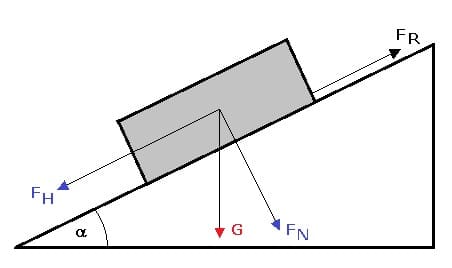

Unter einer geneigten Ebene versteht man eine Ebene, welche unter einem bestimmten Winkel gegen die Horizontale geneigt ist. Die Gewichtskraft eines Körpers auf der geneigten Ebene lässt sich in zwei, einen rechten Winkel bildende, Kraftkomponenten zerlegen. Es sind dies:

Hangabtriebskraft
: Parallel zur geneigten Ebene gerichtet.
Normalkraft
: Rechtwinklig zur geneigten Ebene gerichtet.

Es gelten folgende Gleichungen:

Geneigte Ebene - Gleichung - 1

Geneigte Ebene - Gleichung - 2


Reibung


Zudem gilt es auftretende Reibung zu berücksichtigen und diese anhand von Reibungszahlen in die Berechnung einzubinden. Reibung tritt auf, wenn Körper gleiten, rollen oder aneinander haften. Hinsichtlich existierender Reibungsarten unterschieden zwischen Haftreibung, Gleitreibung und Rollreibung. Auftretende Reibung ist abhängig von der wirkenden Kraft sowie der Beschaffenheit der Kontaktflächen zwischen denen diese wirksam ist.

Reibungszahlen werden mittels Versuchsdurchführung bestimmt. Hierbei wird der Winkel einer geneigten Ebene solange vergrößert, bis der aufgelegte Körper zu gleiten beginnt (Haftreibung μ0) bzw. gleichförmig gleitet (Gleitreibung μ). Rollreibung tritt auf, wenn ein Körper auf einer Unterlage rollt.

Der Reibungskoeffizient μ (Reibungszahl) bildet das Verhältnis zwischen einer ausgeübten Gewichtskraft sowie einer Haltekraft, wenn sich zwei Oberflächen berühren. Eine Reibungskraft tritt zwischen den Kontaktflächen zweier sich berührender Körper auf. Sie ist der Bewegung der verusachenden Kraft entgegengesetzt und stets kleiner als die Normalkraft.

Im vorliegenden Fall bestehen folgende Zusammenhänge:


Geneigte Ebene - Gleichung - 3

Geneigte Ebene - Gleichung - 4


Hierbei sind:

FH: Hangabtriebskraft [N]

FN: Normalkraft [N]

FR: Gleitreibungskraft [N]
FHA: Haftreibungskraft [N]


Bei den vorliegenden Gegebenheiten können drei Fälle eintreten:

- Das Verbleiben des Körpers im Ruhezustand
- Das Rutschen des Körpers
- Das Kippen des Körpers


Das Auftreten der oben beschriebenen Fälle hängt von der Gewichtskraft des Körpers, dem Neigungswinkel der Ebene sowie von der Haftreibungszahl ab, welche zwischen dem Körper und der Auflagefläche vorliegt.

Ist die Hangabtriebskraft FH größer als die Haftreibungskraft FHA ,so rutscht der Körper. Ist sie kleiner, so bleibt der Körper an seiner ursprünglichen Position.

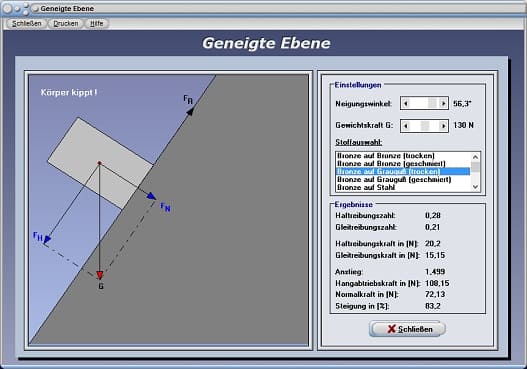

Standmoment - Standfestigkeit - Kippkraft


in Körper ist standsicher, wenn sich dessen Schwerpunkt lotrecht zu seiner Grundfläche befindet. Trifft diese nicht zu, so kippt der Körper. Ein Maß für das zum Kippen eines Körpers erforderliche Kippmoment ist seine Standfestigkeit.

PhysProf - Kippen - Standmoment - Standfestigkeit - Kippkraft
Es gilt:

F = Gs/h

l: Vertikaler Abstand von Kippkante zum Lot des Schwerpunkts [m]
h: Höhe der Kraft über der Grundfläche des Körpers [m]
F: Kippkraft [N]
G: Gewichtskraft des Körpers [N]
Gs: Standmoment [Nm]

Als Kippmoment Mk des Körpers wird bezeichnet. Es gilt:

Mk = G·h

Mk: Kippmoment [Nm]
G: Gewichtskraft des Körpers [N]
h: Kippkraft [m]


Hierbei sind G die Gewichtskraft des Körpers und h die Höhe des Schwerpunkts des Körpers.

Befindet sich das Lot vom Schwerpunkt des Körpers außerhalb der Auflagefläche des Körpers, so besitzt das Kippmoment des Körpers Mk einen höheren Wert wie sein Standmoment und der Körper kippt.


Programmbedienung

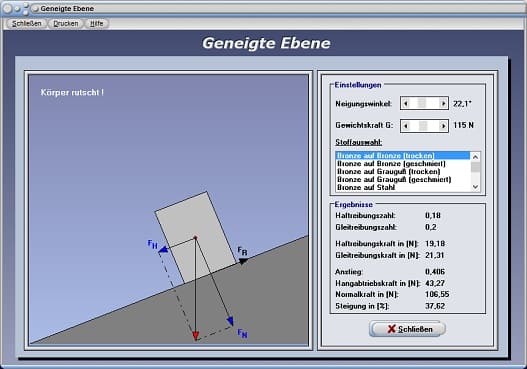

Durch die Bedienung der Rollbalken können Sie den Neigungswinkel der Ebene sowie die Gewichtskraft G des Körpers verändern. Durch die Fokussierung eines Listeneintrages können Sie Stoffkombinationen auswählen, für welche die Berechnungen durchzuführen sind, und somit deren Haft- und Gleitreibungszahl bestimmen lassen.


Reibungszahlen - Haftreibungszahl - Gleitreibungszahl


Reibungszahlen werden mittels Versuchsdurchführungen bestimmt.

In der nachfolgend aufgeführten Tabelle sind die Richtwerte für die Haftreibungszahlen einiger Materialen aufgeführt.


Haftreibungszahl trocken wenig flüssig geschmiert mit Wasser
 Stahl auf Bronze 0,19
 Stahl auf Eis 0,027
 Stahl auf Eiche     0,11 0,65
 Stahl auf Grauguss 0,19
 Stahl auf Stahl 0,15 0,13
 Messing auf Eiche 0,62     0,71
 Hanf auf Holz 0,5
 Bronze auf Bronze 0,18   0,11
 Bronze auf Grauguss 0,28   0,16
 Bronze auf Stahl 0,19
 Grauguss auf Bronze 0,28   0,18
 Grauguss auf Grauguss   0,16 0,19


In der nachfolgend aufgeführten Tabelle sind die Richtwerte für Haftreibungszahlen von Luftreifen auf entsprechendem Untergrund aufgeführt.



Haftreibungszahl für Luftreifen trocken nass schmierig vereist
 auf Ackerboden 0,46   0,2 < 0,2
 Asphalt 0,55 0,3 0,2 < 0,2
 Beton 0,65 0,5 0,3 < 0,2
 Erdweg 0,45   0,2 < 0,2
 Kopfsteinpflaser 0,6 0,4 0,3 < 0,2
 Schotter, gewalzt 0,7 0,5 0,4 < 0,2
 Schotter, gewalzt, geteert 0,6 0,4 0,3 < 0,2
 Teer 0,55 0,4 0,3 < 0,2


In der nachfolgend aufgeführten Tabelle sind die Richtwerte für die Gleitreibungszahlen einiger Materialen aufgeführt.


Gleitreibungszahl trocken wenig fettig geschmiert mit Wasser
 Stahl auf Bronze 0,18 0,16 0,07
 Stahl auf Eis 0,014
 Stahl auf Eiche 0,5   0,08 0,26
 Stahl auf Grauguss 0,18   0,06
 Stahl auf Stahl 0,12   0,01
 Messing auf Eiche 0,6   0,44 0,24
 Eiche auf Eiche 0,34   0,1 0,25
 Bronze auf Bronze 0,2   0,06
 Bronze auf Grauguss 0,21 0,08
 Bronze auf Stahl 0,18 0,16 0,07
 Grauguss auf Bronze 0,2 0,15 0,08
 Grauguss auf Grauguss 0,28 0,15 0,08 0,31



Fahrwiderstand - Fahrwiderstandszahl - Rollreibung


Mit dem Fahrwiderstand wird die Rollreibung, die am Umfang eines Rades wirkt zusammen mit der in den Achslagern eines Fahrzeugs auftretende Reibung beschrieben. Er gibt die Summe der wirkenden Widerstände aus, die ein Fahrzeug zu bewältigen hat, um sich auf einer horizontalen oder geneigten Strecke fortzubewegen.

In der nachfolgend aufgeführten Tabelle werden einige Fahrwiderstandszahlen angegeben.



 Auto auf Pflaster  0,04
 Auto auf Asphalt  0,015 - 0,025
 Eisenbahn  0,002
 Straßenbahn  0,005
 Kettenfahrzeug auf Ackerboden  0,07 - 0,12
 Fuhrwerk auf Asphalt  0,015
 Fuhrwerk auf Erdweg  0,05


Arbeitsblätter - Unterrichtsmaterialien - Nutzung zu Unterrichtszwecken


Mit Hilfe dieses Programms lassen sich unter anderem Grafiken für Arbeitsblätter zur nichtkommerziellen Nutzung für Unterrichtszwecke erstellen. Beachten Sie hierbei jedoch, dass jede Art gewerblicher Nutzung dieser Grafiken und Texte untersagt ist und dass Sie zur Verfielfältigung hiermit erstellter Arbeitsblätter und Unterrichtsmaterialien eine schriftliche Genehmigung des Autors (unseres Unternehmens) benötigen.

Diese kann von einem registrierten Kunden, der im Besitz einer gültigen Softwarelizenz für das entsprechende Programm ist, bei Bedarf unter der ausdrücklichen Schilderung des beabsichtigten Verfielfältigungszwecks sowie der Angabe der Anzahl zu verfielfältigender Exemplare für das entsprechende Arbeitsblatt unter der auf der Impressum-Seite dieses Angebots angegebenen Email-Adresse eingeholt werden. Es gelten unsere AGB.



Aufgaben - Lernen


Dieses Programm eignet sich neben seinem Einsatz als Berechnungs- bzw. Animationsprogramm zudem zum Lernen, zur Aneignung entsprechenden Fachwissens, zum Verstehen sowie zum Lösen verschiedener Aufgaben zum behandelten Fachthema. Durch seine einfache interaktive Handhabbarkeit bietet es die auch Möglichkeit der Durchführung unterschiedlicher Untersuchungen hierzu.


Kurzbeschreibungen einiger Module zu entsprechenden Themenbereichen

Eine kleine Übersicht in Form von Bildern und kurzen Beschreibungen über einige zu den einzelnen Fachthemengebieten dieses Programms implementierte Unterprogramme finden Sie unter Kurzbeschreibungen von Modulen zum Themengebiet Mechanik Kurzbeschreibungen von Modulen zum Themengebiet Elektrotechnik Kurzbeschreibungen von Modulen zum Themengebiet Optik - Kurzinfos zum Themengebiet Thermodynamik sowie unter Kurzbeschreibungen von Modulen zu sonstigen Themengebieten.



Nützliche Infos zu diesem Themengebiet



Hilfreiche Informationen zu diesem Fachthema sind unter Wikipedia - Schiefe Ebene zu finden.


Video



Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.

Weitere Videos zu einigen in PhysProf implementierten Modulen sind auf Youtube unter den folgenden Adressen abrufbar:

Schräger Wurf - Schiefer Wurf, Waagerechter Wurf - Horizontaler Wurf, Hookesches Gesetz, Mechanische Arbeit, Zweites Newtonsches Gesetz, Drittes Newtonsches Gesetz, Gedämpfte mechanische Schwingung, Bewegungen auf einer Kreisbahn, Hebelgesetz, Chaotisches Doppelpendel, Mathematisches Pendel, Freier Fall und Luftwiderstand, Harmonische Schwingungen, Molekularbewegungen, Brownsche Bewegungen, Potentielle und kinetische Energie, Ideale Strömung - Volumenstrom, Druck in Flüssigkeiten, Wellen - Simulationen, Zusammengesetzte Bewegung, Bewegungen in der Ebene, Carnotscher Kreisprozess, Adiabatische Zustandsänderung, Isotherme Zustandsänderung, Isobare Zustandsänderung, Isochore Zustandsänderung, Beugung am Spalt, Hohlspiegel, Sammellinse, Zerstreuungslinse, Wechselstromkreise, RLC-Kreis - RLC-Schaltung, RL-Kreis  - RL-Schaltung, RC-Kreis - RC-Schaltung, Resonanz - Resonanzkurve, Widerstände im Wechselstromkreis, Schwingungen und deren Überlagerung, Plattenkondensator, Ladung und Entladung von Kondensatoren, Reihenschaltung und Parallelschaltung, Lissajou-Figuren, 1. Keplersches Gesetz, 2. Keplersches Gesetz, 3. Keplersches Gesetz


Weitere implementierte Module zum Themenbereich Mechanik


4-Takt-Ottomotor - Impulssatz - Gleichförmige und gleichförmig beschleunigte Bewegung - Bewegung und Geschwindigkeit - Geschwindigkeit und Beschleunigung - Wellen - Druck in Flüssigkeiten - Ideale Strömung - Kinetische und potentielle Energie - Brownsche Bewegung - Molekularbewegung - Harmonische Schwingungen - Kreisbahnbewegung - Auftrieb - Freier Fall - Waagerechter und schiefer Wurf - Pendel - Chaos-Doppelpendel - Gedämpfte mechanische Schwingung - Rolle und Flaschenzug - Balkenwaage - Hebelgesetz - Zweites Newtonsches Gesetz - Drittes Newtonsches Gesetz - Mechanische Arbeit - Hookesches Gesetz

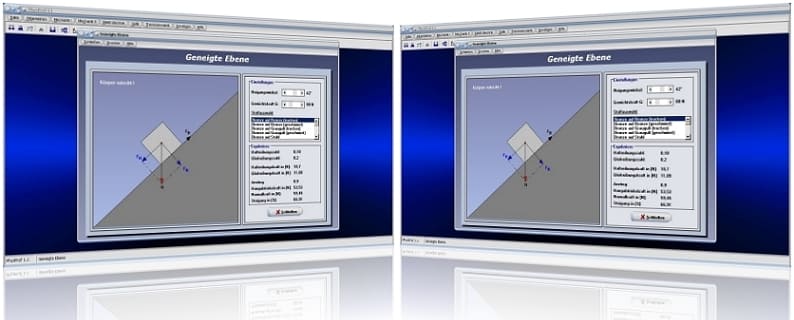

Screenshot dieses Moduls
