Online-Hilfe
für das Modul zur Darstellung räumlicher Figuren und räumlicher
Gebilde mit Hilfe von Strecken im Raum
.

Nach der Festlegung der Raumkoordinaten hierfür erforderlicher Punkte in einem kartesischen, räumlichen Koordinatensystem und dem Berechnen der Werte aller relevanter Größen des entsprechenden Gebildes, erfolgt dessen Darstellung in isometrischer Perspektive.

Durch ein drehbares 3D-Raummodell mit x-Achse, y-Achse und z-Achse ermöglicht der Rechner in diesem kleinen Unterprogramm die Durchführung interaktiver Analysen zu diesem Fachthema der darstellenden Geometrie.

Beispiele, welche Aufschluss über die Verwendbarkeit und Funktionalität
dieses Programmmoduls geben, sind implementiert.

MathProf - Software für interaktive Mathematik

Weitere relevante Seiten zu diesem Programm


Durch die Ausführung eines Klicks auf die nachfolgend gezeigte Schaltfläche gelangen Sie zur Startseite dieser Homepage.

Zur Startseite dieser Homepage

Durch die Ausführung eines Klicks auf die nachfolgend gezeigte Schaltfläche gelangen Sie zur Videoauswahl zu MathProf 5.0.

Zu den Videos zu MathProf 5.0

Durch die Ausführung eines Klicks auf die nachfolgend gezeigte Schaltfläche können Sie eine kostenlose Demoversion des Programms MathProf 5.0 herunterladen.

Zum Download der Demoversion von MathProf 5.0


Themen und Stichworte zu diesem Modul:

Darstellende Geometrie - Räumliche Figuren im 3D-Raumkoordinatensystem - 3D-Figuren - Koordinaten im Raum - Geometrie im Raum - Dreidimensional zeichnen - Isometrisches zeichnen - Räumliches Koordinatensystem - Koordinatensystem 3-dimensional - Kartesisches Koordinatensystem 3D - 3D-Raum zeichnen - 3D-Linien - Linien - Raum - Horizontale Ebene - Vertikale Ebene - Horizontale Achse - Vertikale Achse - Darstellung von Koordinatenebenen im Raum - Koordinatengeometrie - Koordinatenkreuz - 3D-Koordinatensystem zeichnen - Bilder - Darstellung - Graph - Plotter - Darstellen - Räumliche Darstellung einfacher Gebilde


Durch die Ausführung eines Klicks auf die nachfolgend gezeigte Schaltfläche gelangen Sie zum Inhaltsverzeichnis der in MathProf 5.0 implementierten Module bzw. zur Bestellseite für das Programm.

Zum Inhaltsverzeichnis von MathProf 5.0 MathProf 5.0 bestellen


Selfbuild - Strecken im Raum



Das kleine Unterprogramm [Geometrie] - [Sonstiges(3D)] - Selfbuild - Strecken ermöglicht die Erstellung einfacher räumlicher 3D-Darstellungen mit Strecken.



MathProf - Strecken im Raum -3D - Räumliche Figuren - Räumliche Gebilde - Linie - Geometrie - Koordinaten - Räumliches Koordinatensystem

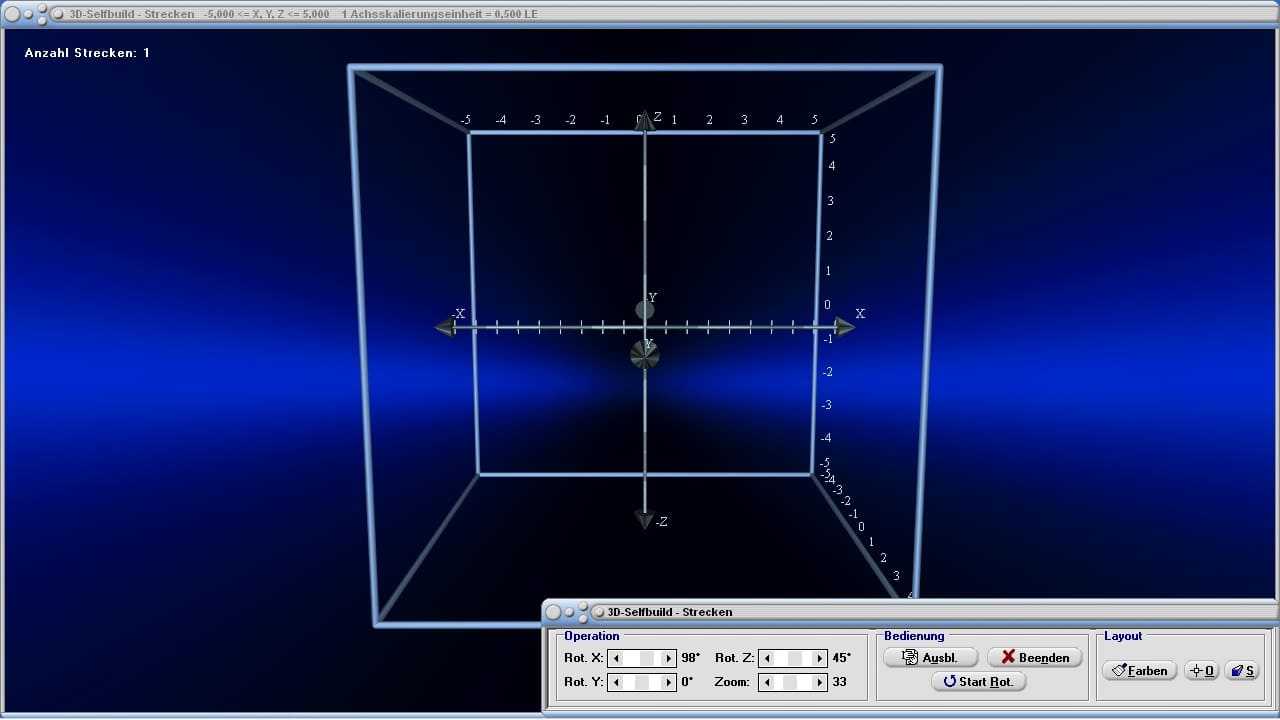

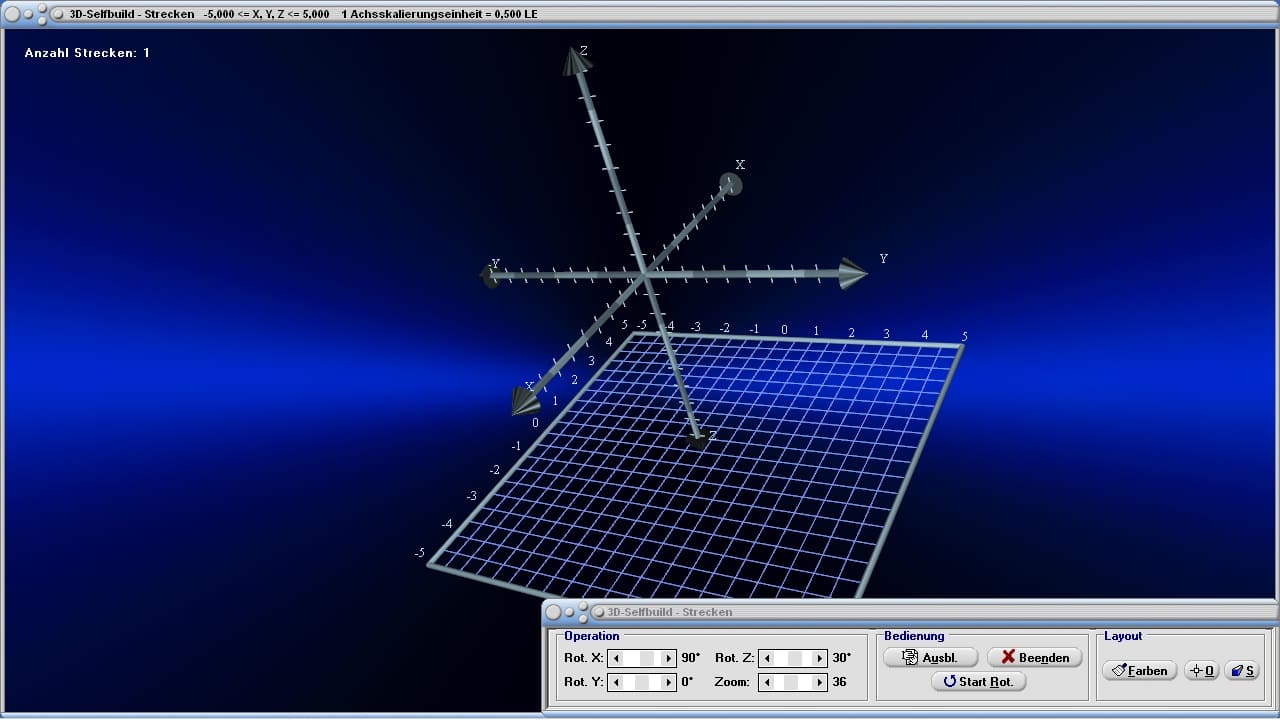

Screenshots

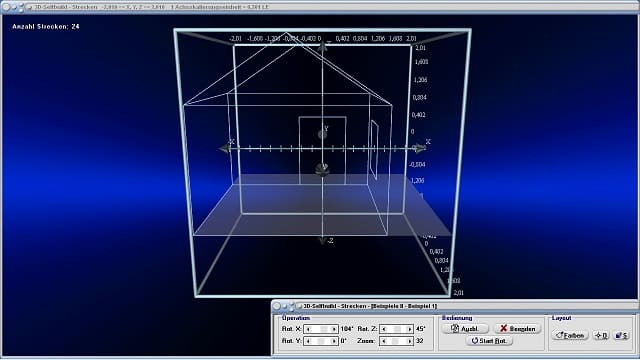

MathProf - Selfbuild - Räumliche Figuren - Strecken im Raum - Dreidimensional Zeichnen - 3D Koordinatensystem - Räumliches Koordinatensystem - 1

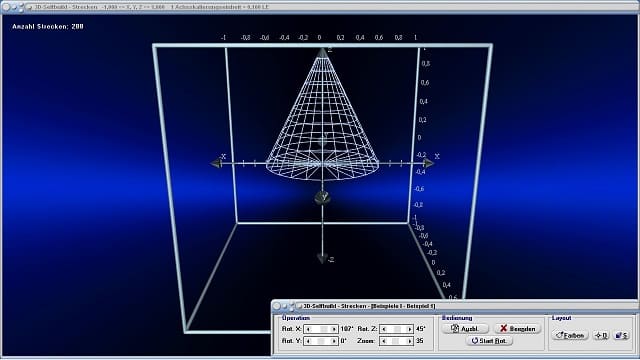

MathProf - Selfbuild - Räumliche Figuren - Strecken im Raum - Dreidimensional Zeichnen - 3D Koordinatensystem - Räumliches Koordinatensystem - 2

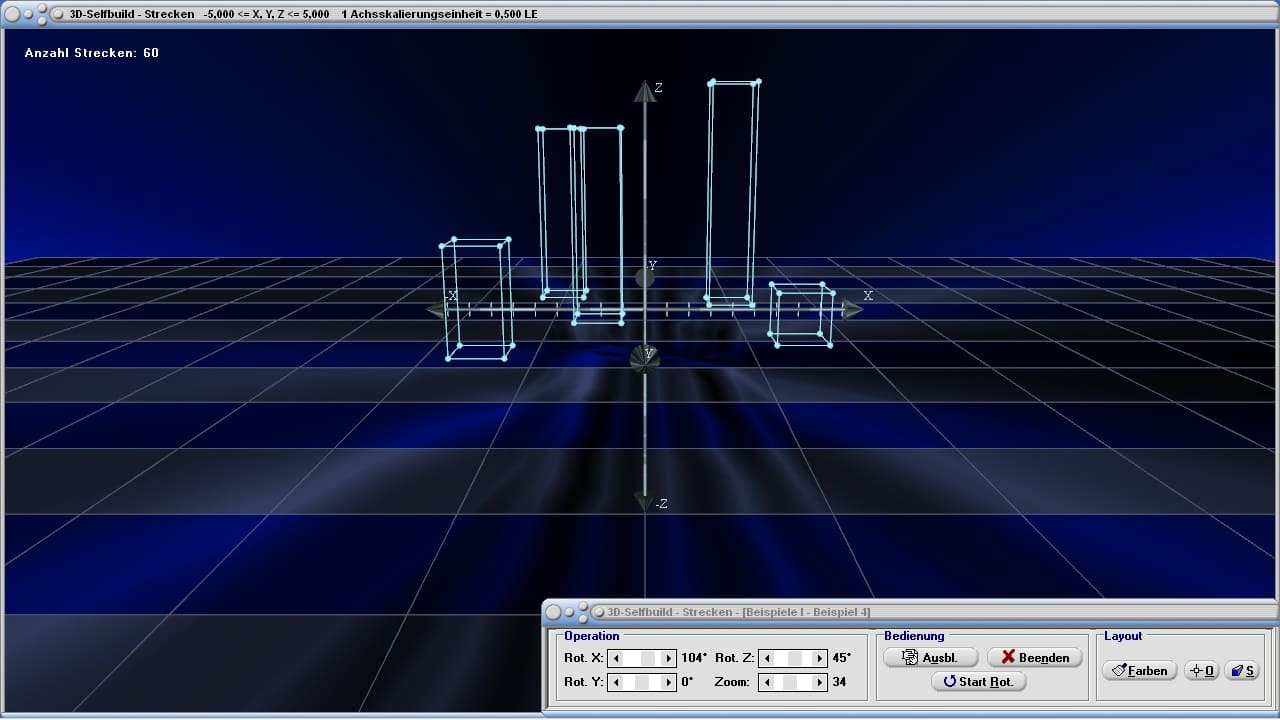

MathProf - Selfbuild - Räumliche Figuren - Strecken im Raum - Dreidimensional Zeichnen - 3D Koordinatensystem - Räumliches Koordinatensystem - 3



Darstellung

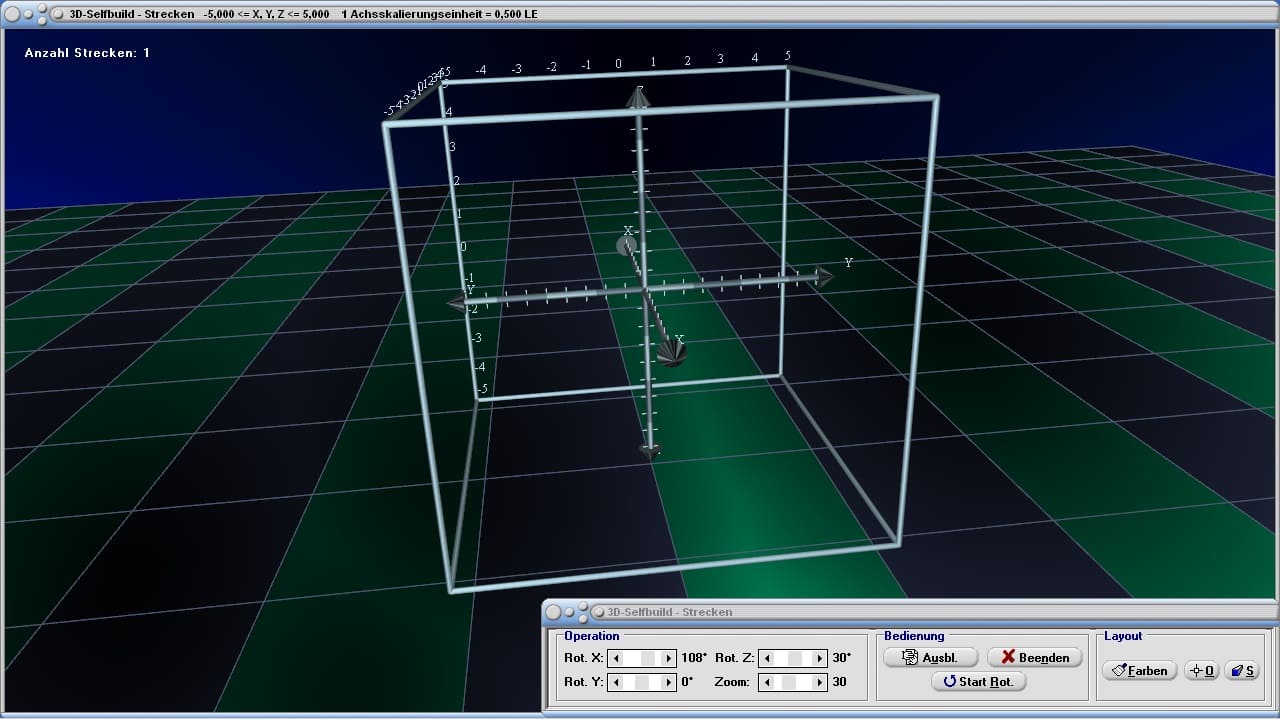

MathProf - Strecken im Raum - 3D - Koordinatensystem - Linien im Raum - Zeichnen - Koordinatensystem

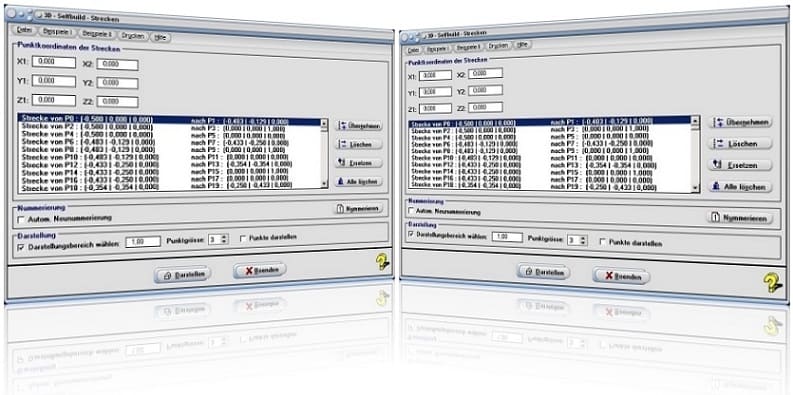

Um ein Gebilde zu erstellen, sollten Sie Folgendes ausführen:


  1. Geben Sie die Koordinatenwerte des Anfangs- und des Endpunktes einer Strecke in die zur Verfügung stehenden Felder X1, Y1, Z1 und X2, Y2, Z2 ein und bedienen Sie die Schaltfläche Übernehmen.

  2. Wiederholen Sie diesen Vorgang bis alle erforderlichen Punkte aufgenommen sind.

  3. Möchten Sie einen Eintrag in der Tabelle löschen, so fokussieren Sie diesen und bedienen die Schaltfläche Löschen. Soll ein bereits eingetragener Wert geändert werden, so fokussieren Sie zunächst den entsprechenden Eintrag in der Tabelle, geben den neuen Koordinatenwert in das dafür relevante Feld ein und bedienen hierauf die Schaltfläche Ersetzen. Um alle Einträge zu löschen, kann die Schaltfläche Alle löschen verwendet werden.

  4. Das Programm ermöglicht ein statisches Zooming des erstellten Gebildes durch die Definition eines entsprechenden Faktors. Diesen legen Sie durch die Eingabe eines gewünschten Werts in das Feld mit der Bezeichnung Darstellungsbereich wählen fest (dieser muss stets ³ 1 sein).

  5. Sollen Anfangs- und Endpunkte der Strecken dargestellt werden, so legen Sie deren Durchmesser durch die Bedienung des hierfür zur Verfügung stehenden Steuerelements Punktgröße fest und aktivieren das Kontrollkästchen Punkte darstellen.

  6. Bedienen Sie die Schaltfläche Darstellen.

Alle Einträge werden durch eine automatisch ablaufende Nummerierung gekennzeichnet (Linie von Pn nach Pn+1). Beim Löschen eines Eintrags wird diese nicht aktualisiert. Wollen Sie, dass die Nummerierung stets bei jeder Änderung von Einträgen aktualisiert wird, so aktivieren Sie das Kontrollkästchen Autom. Neunummerierung. Möchten Sie dies hingegen nur in einem konkreten Bedarfsfall durchführen, so bedienen Sie die Schaltfläche Nummerieren.

Video



Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.

Datenverwaltung



Möchten Sie eingegebene Koordinatenwerte speichern, so kann dies über den Menüeintrag Datei - Speichern durchgeführt werden. Um die Daten bereits gespeicherter Darstellungen wieder zu verwenden, benutzen Sie den Menüeintrag Datei - Öffnen. Beim Öffnen einer Datei werden bereits eingegebene Werte durch die Dateidaten überschrieben!



Es besteht auch die Möglichkeit die Koordinatenwerte der Anfangs- und Endpunkte der Strecken in einer Excel-Tabelle zu definieren. Die Zahlenwerte sind nach folgendem Schema in der Excel-Tabelle festzulegen:



In Spalte A der Excel-Tabelle legen Sie die Werte für die X-, in Spalte B die Y- und in Spalte C die Z-Koordinaten der Anfangspunkte fest. In Spalte D legen Sie die Werte für die X-, in Spalte E die Y- und in Spalte F die Z-Koordinaten der Endpunkte fest. Beginnen Sie mit der Eingabe in den obersten Feldern der entsprechenden Spalten.



Speichern Sie diese Tabelle hierauf in einer Datei ab. Bei Bedarf wählen Sie im Programm den Menüeintrag Datei - Excel-Daten importieren und öffnen die entsprechende Datei. Eingelesen werden alle Werte bis zum ersten leeren Feld der Excel-Tabellen-Spalte.



Allgemein



Grundlegendes zum Umgang mit dem Programm bei der Ausgabe dreidimensionaler grafischer Darstellungen erfahren Sie unter Dreidimensionale Grafiken - Handling. Wie Sie das Layout einer 3D-Darstellung konfigurieren können, erfahren Sie unter 3D-Layoutkonfiguration.



Weitere Themenbereiche

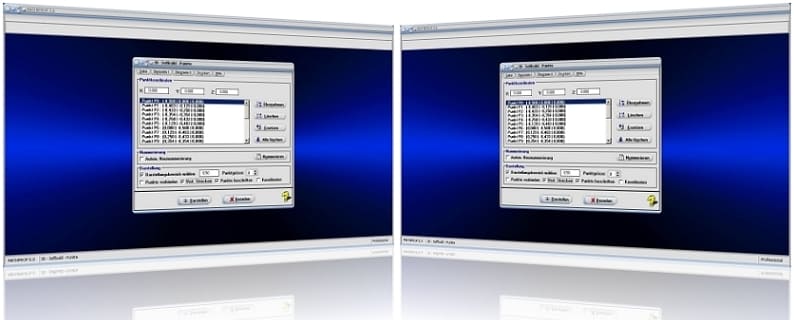

Selfbuild - Punkte



Beispiel



Um sich ein Rechteck darstellen zu lassen, dessen Eckpunkte die Koordinatenwerte A (-1 / -1 / -1), B (-1 / 1 / 1), C (1 / 1 / 1) und D (1 / -1 / -1) besitzen, geben Sie in die zur Verfügung stehenden Felder aufeinanderfolgend die Koordinaten



X1: -1 X2: -1
Y1: -1 Y2: 1
Z1: -1 Z2: 1



X1: -1 X2: 1
Y1: 1 Y2: 1
Z1: 1 Z2: 1



X1: 1 X2: 1
Y1: 1 Y2: -1
Z1: 1 Z2: -1



X1: 1 X2: -1
Y1: -1 Y2: -1
Z1: -1 Z2: -1



ein und bestätigen jede Eingabe mit Übernehmen. Lassen Sie das Kontrollkästchen Darstellungsbereich wählen aktiviert und geben Sie in das daneben angeordnete Feld beispielsweise den Wert 1,5 ein. Bedienen Sie hierauf die Schaltfläche Darstellen, so können Sie sich ein Bild der räumlichen Lage des Rechtecks verschaffen.


Weitere Screenshots zu diesem Modul

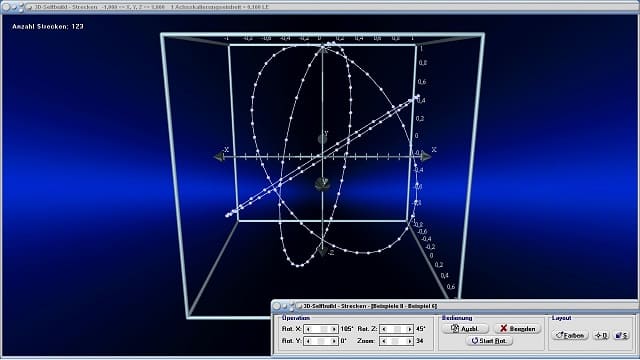

MathProf - Punkt - Punkte  - Strecke - Strecken - Linie - Linien - Verbindungslinien - 3D - Raum - Strecken im Raum - Linien im Raum - Raumpunkt - Modell - Modelle - Figur - Figuren - Gebilde - Raumkoordinaten - Beispiel - 3D Koordinatensystem - Räumliches Koordinatensystem
MathProf - Punkt - Punkte  - Strecke - Strecken - Linie - Linien - Verbindungslinien - 3D - Raum - Strecken im Raum - Linien im Raum - Raumpunkt - Modell - Modelle - Figur - Figuren - Gebilde - Raumkoordinaten - Beispiel - 3D Koordinatensystem - Räumliches Koordinatensystem
MathProf - Punkt - Punkte  - Strecke - Strecken - Linie - Linien - Verbindungslinien - 3D - Raum - Strecken im Raum - Linien im Raum - Raumpunkt - Modell - Modelle - Figur - Figuren - Gebilde - Raumkoordinaten - Beispiel - 3D Koordinatensystem - Räumliches Koordinatensystem

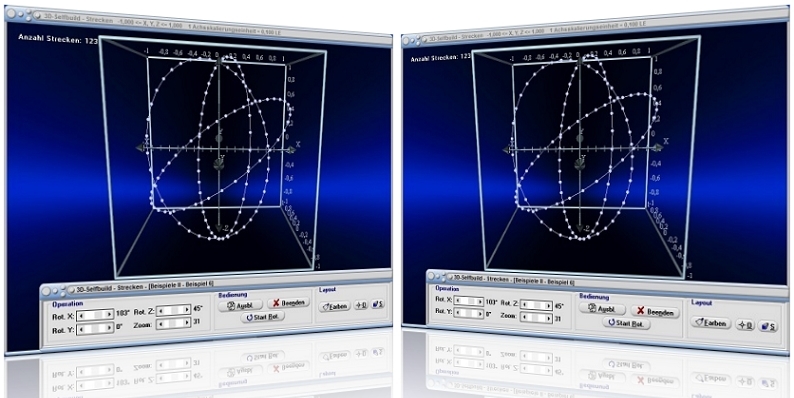

MathProf - Abszisse - Ordinate - 3d - Koordinaten - Räumliches Koordinatensystem - Punkt - Punkte  - Strecke - Strecken - Linie - Linien - Verbindungslinien - 3D - Raum - Strecken im Raum - Linien im Raum - Raumpunkt - Modell - Modelle - Figur - Figuren - Gebilde - Raumkoordinaten - Kartesisches Koordinatensystem - Raumkoordinatensystem - Raumkoordinaten - Beispiel - 3D Koordinatensystem
