Kugel und Ebene und Punkt im Raum


MathProf - Kugel - Ebene - Kugelgleichung - Ebenengleichung - Polarebene - Tangentialkegel - Normalenvektor - Richtungsvektor - Ortsvektor - Schnittebene - Polarebene - Tangentialkegel - Punkt - Abstand - Distanz - Tangentialebene - Schnittkreis - Gleichung - Schnittkreis Kugel Ebene -   Kugelgleichungen - Spiegelung einer Kugel an einer Ebene - Vektoren - Rechner - Berechnen
Modul Kugel - Ebene - Punkt



Das Unterprogramm
[Vektoralgebra] - Kugel - Ebene - Punkt ermöglicht die Durchführung von Untersuchungen mit Ebenen, Kugeln und Punkten.



MathProf - Kugel - Schnittkreis - Ebenengleichung - Lagebeziehung - Ebene - Punkt - Tangentialebene - Polarebene - Rechner - Berechnen - Berechnung - Zeichnen


Die Anwendungsmöglichkeiten dieses Moduls sind u.a:

  • Ermittlung der Eigenschaften des Schnittkreises einer Kugel und einer Ebene
  • Ermittlung und Darstellung des Tangentialkegels
  • Ermittlung der Eigenschaften der Polarebene eines Punktes und einer Kugel
  • Ermittlung der Eigenschaften der Tangentialebenen einer in 4-Punkte-Form definierten Kugel in den Kugelpunkten
  • Eigenschaftsanalyse von Polarebenen, Tangentialebenen und Schnittebenen
  • Spiegelung einer Kugel an einer Ebene

Berührt eine Ebene einen Kugel in deren Oberfläche, so handelt es sich um eine Tangentialebene. Die Verbindungsstrecke zwischen dem Kugelmittelpunkt M und dem Berührpunkt ist der Berührungsradius. Schneidet eine Ebene eine Kugel und verläuft die Ebene nicht durch den Kugelmittelpunkt, so wird diese Schnittkontur als Kleinkreis bezeichnet. Verläuft sie hingegen durch den Kugelmittelpunkt, so handelt es sich um einen Großkreis.


Definitionsformen von Kugeln (Kugelgleichungen)


Um eine Kugel zu beschreiben, bestehen in diesem Unterprogramm folgende Möglichkeiten:


1. Definition der Kugel in vektorieller Form:

Kugel - Ebene - Gleichung - 1


2. Definition der Kugel durch vier auf ihr liegende Punkte (Kugel durch vier Punkte):

A(x;y;z), B(x;y;z), C(x;y;z) und D(x;y;z)


Definitionsformen von Ebenen (Ebenengleichungen)


Die vektoriellen Darstellungsformen zur Definition einer Ebene sind:



1. Drei-Punkte-Form:

Kugel - Ebene - Gleichung - 2


2. Normalenform:

Kugel - Ebene - Gleichung - 3


3. Punkt-Richtungs-Form:

Kugel - Ebene - Gleichung - 4


4. Koordinatenform:

E: a·x + b·y + c·z = d

Der Lotfußpunkt ist Fußpunkt des Lots vom Mittelpunkt der Kugel auf die Ebene. Schneiden sich Kugel und Ebene, so ist dieser der Mittelpunkt des Schnittkreises.

Ein Kleinkreis entsteht, wenn eine Ebene eine Kugel schneidet, welche nicht durch den Kugelmittelpunkt verläuft. Ein Großkreis entsteht, wenn eine Ebene eine Kugel schneidet, welche exakt durch den Kugelmittelpunkt verläuft.



Bedeutung der im Programm verwendeten Bezeichnungskürzel


Die Bedeutungen der im Programm verwendeten Bezeichungskürzel sind folgende:

E: Ebene in Punkt-Richtungs-, Normalen-, sowie Koordinatenform
P1,P2,P3: Ebenenpunkte bzw. Punkt
d: Abstand einer Ebene vom Koordinatenursprung
Sx,Sy,Sz: Spurpunkte einer Ebene
n: Normalenvektor einer Ebene
MP: Mittelpunkt einer Kugel
x,y,z: Koordinaten des Mittelpunkts einer Kugel
r: Radius einer Kugel
A,B,C,D: Auf einer Kugel liegende Punkte




Screenshots

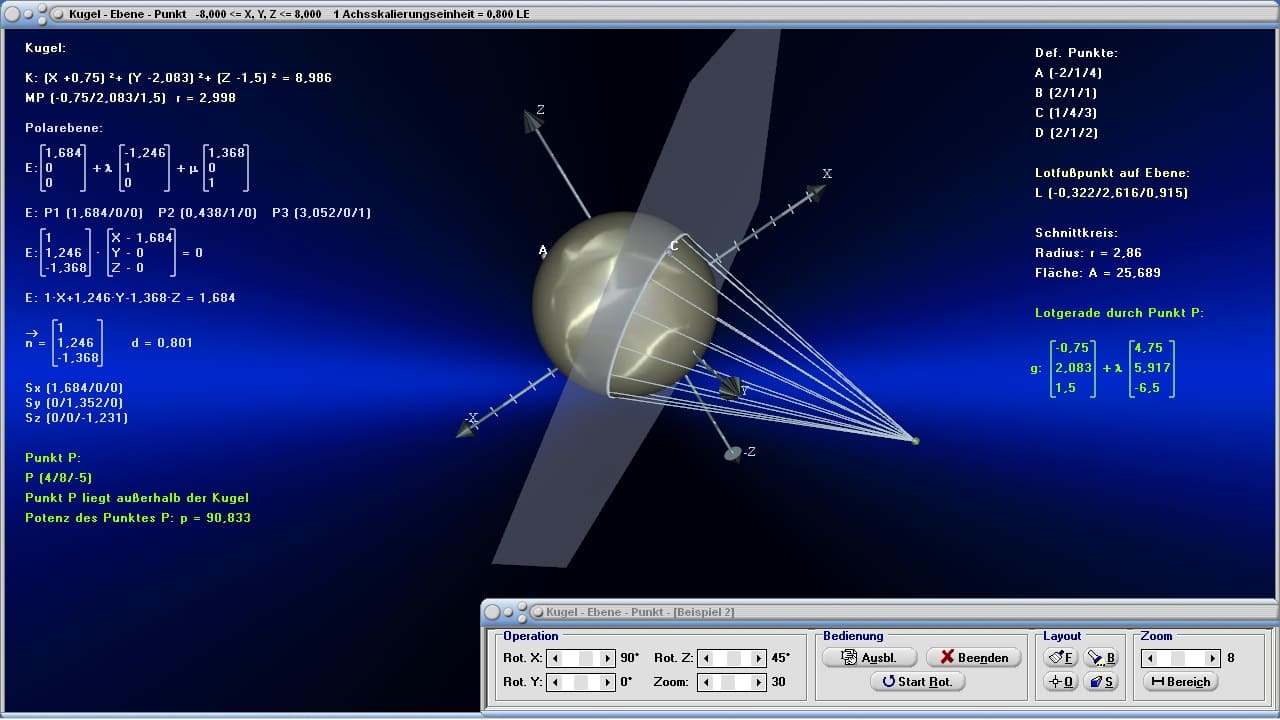

MathProf - Kugel - Ebene - Kugelgleichung - Ebenengleichung - Polarebene - Tangentialkegel - Normalenvektor - Richtungsvektor - Ortsvektor - Schnittebene - Tangentialkegel

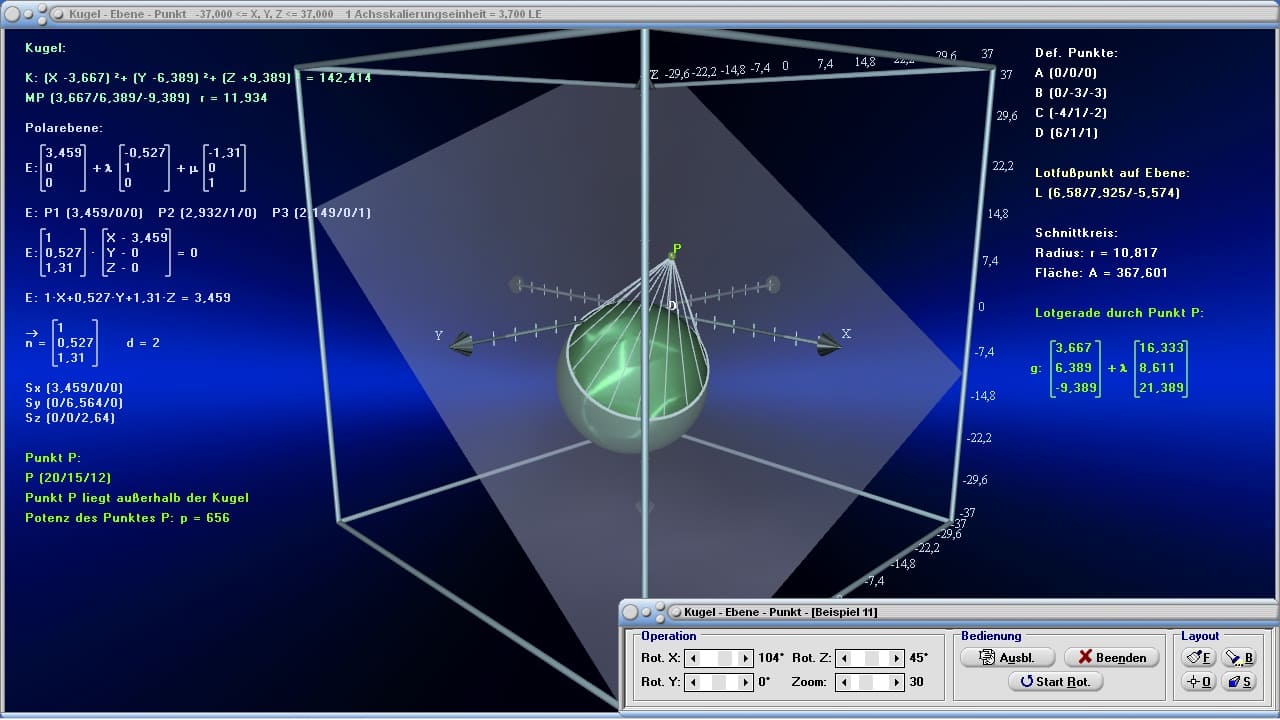

Grafische Darstellung - Beispiel 1

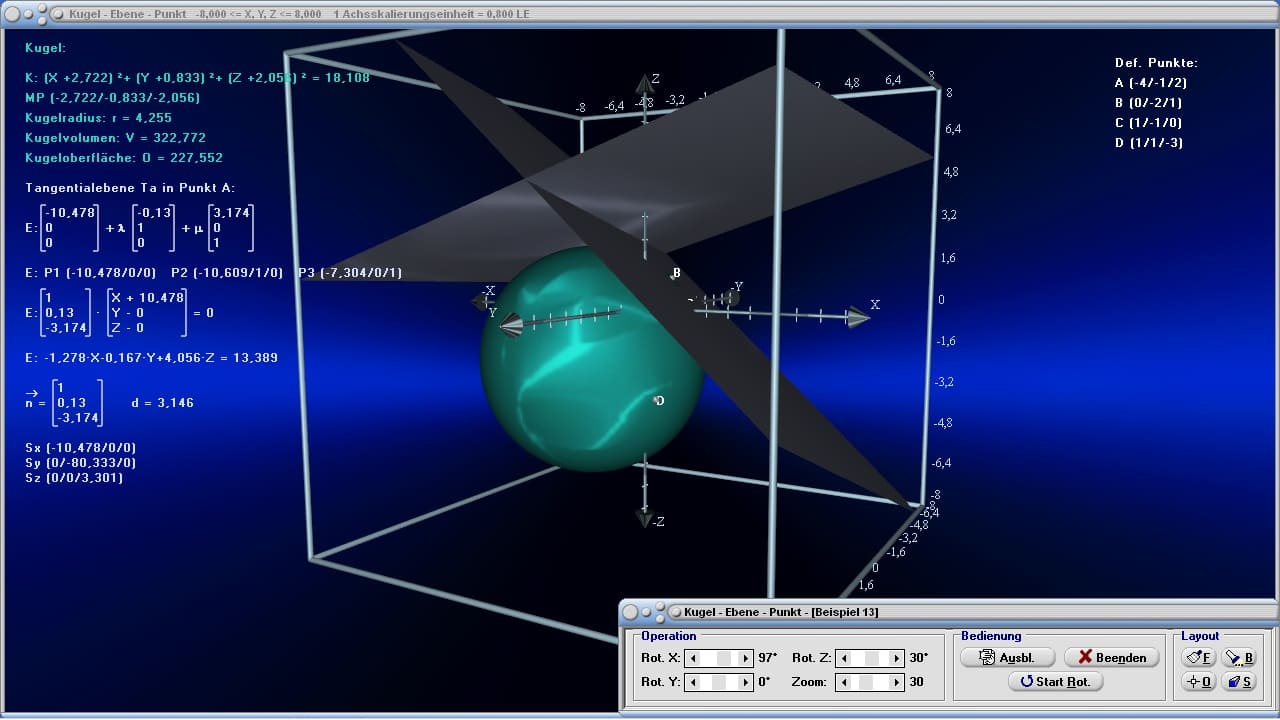

MathProf - Kugel - Ebene - Punkt - Abstand - Distanz - Tangentialebene - Tangentialebene einer Kugel - Tangentialkegel - Schnittkreis - Gleichung - Schnittkreis Kugel Ebene - Schnittebene - Polarebene - Kugelgleichungen - Spiegelung einer Kugel an einer Ebene - Vektoren - Rechner - Berechnen

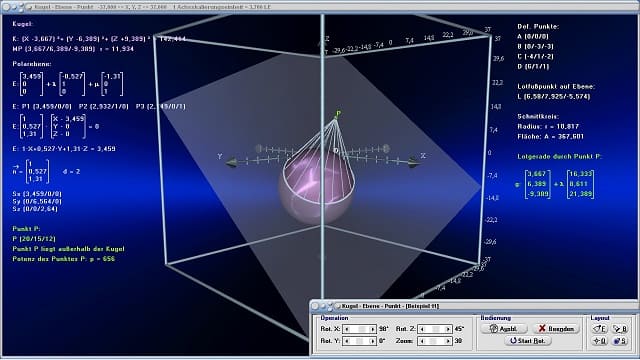

Grafische Darstellung - Beispiel 2

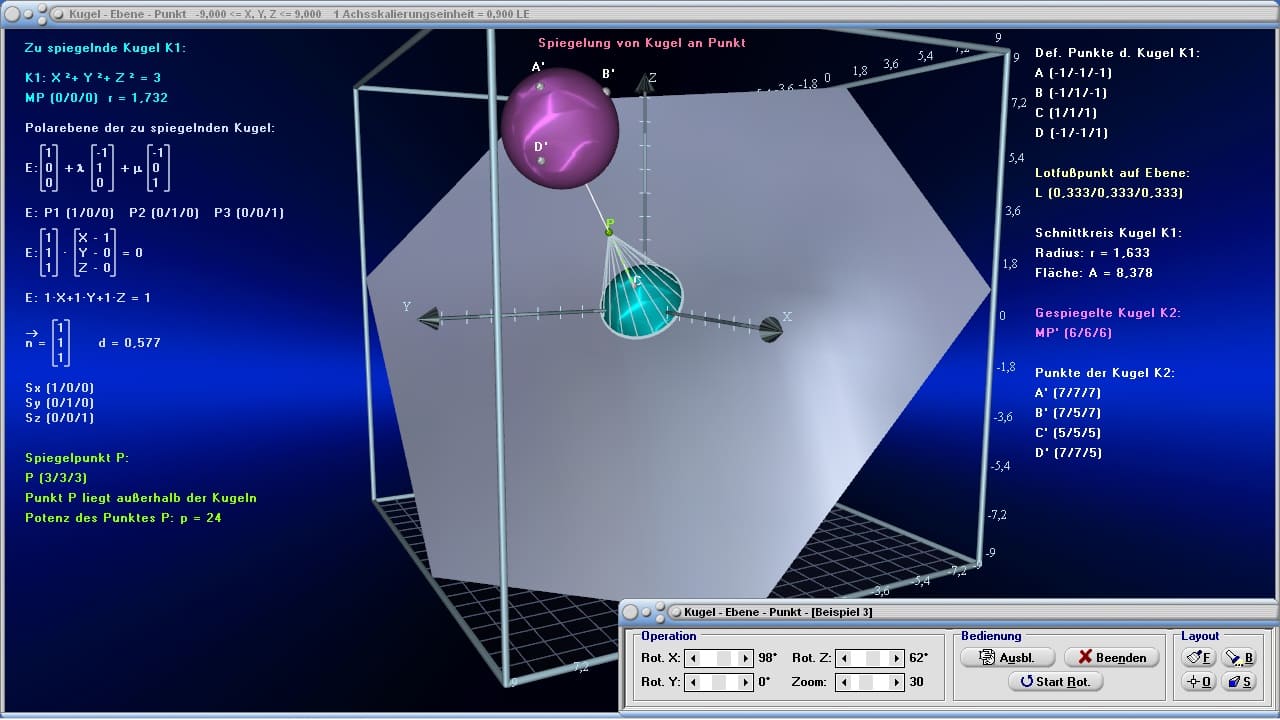

MathProf - Schnitt Kugel Ebene - Oberfläche einer Kugel - Polarebene einer Kugel - Normalenvektor - Koordinatengleichung einer Kugel - Abstand Kugel-Ebene - Schnitt einer Kugel und einer Ebene - Vektordarstellung - Schnittkreis einer Kugel und einer Ebene - 3D - Rechner - Berechnen

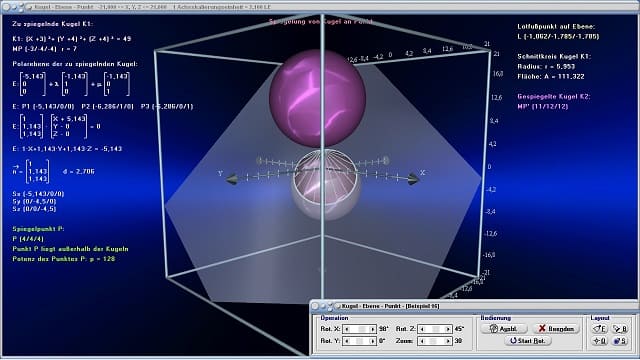

Grafische Darstellung - Beispiel 3

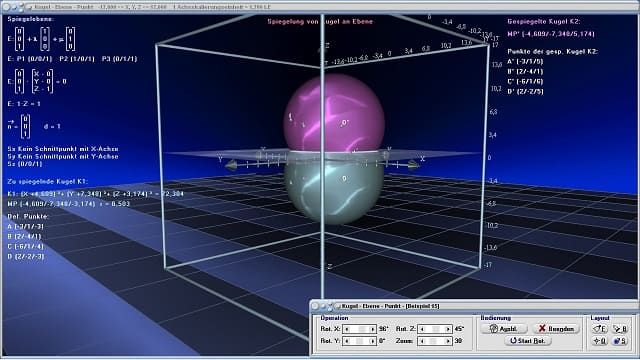

MathProf - Kugel - Berührpunkt - Spiegelung einer Kugel an einer Ebene - Lagebeziehungen im Raum - Lagebeziehung Kugel Punkt - Lage Kugel Ebene - Kugelgeometrie - Lagebeziehung Ebene Kugel - Schnittkreis - Spurpunkte einer Ebene - Abstand - Punkte - Graph - Bild - Zeichnen - Berechnung - Vektoren - R3 - Darstellen - Grafisch - Rechner - Berechnen - Plotten - Schnitt Kugel Ebene - Tangentialebene - Bestimmen - Gegenseitige Lage

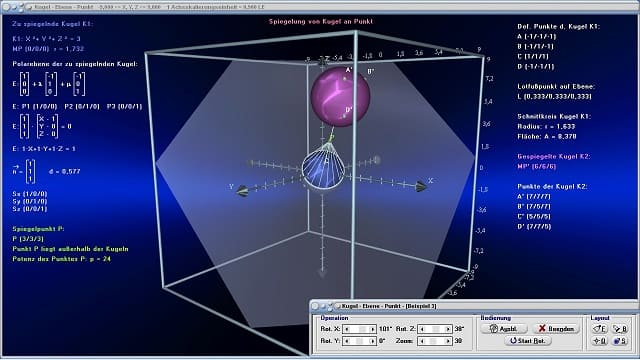

Grafische Darstellung - Beispiel 4


Arbeitsblätter - Unterrichtsmaterialien - Nutzung zu Unterrichtszwecken


Mit Hilfe dieses Programms lassen sich unter anderem Grafiken für Arbeitsblätter zur nichtkommerziellen Nutzung für Unterrichtszwecke erstellen. Beachten Sie hierbei jedoch, dass jede Art gewerblicher Nutzung dieser Grafiken und Texte untersagt ist und dass Sie zur Verfielfältigung hiermit erstellter Arbeitsblätter und Unterrichtsmaterialien eine schriftliche Genehmigung des Autors (unseres Unternehmens) benötigen.

Diese kann von einem registrierten Kunden, der im Besitz einer gültigen Softwarelizenz für das entsprechende Programm ist, bei Bedarf unter der ausdrücklichen Schilderung des beabsichtigten Verfielfältigungszwecks sowie der Angabe der Anzahl zu verfielfältigender Exemplare für das entsprechende Arbeitsblatt unter der auf der Impressum-Seite dieses Angebots angegebenen Email-Adresse eingeholt werden. Es gelten unsere AGB.



Aufgaben - Lernen - Üben - Übungen


Dieses Programm eignet sich neben seinem Einsatz als Berechnungs- bzw. Grafikprogramm zudem zum Lernen, zur Aneignung entsprechenden Fachwissens, zum Üben sowie zum Lösen verschiedener Aufgaben zum behandelten Fachthema. Durch seine einfache interaktive Benutzbarbarkeit bietet es die auch Möglichkeit der Durchführung unterschiedlicher Übungen hierzu.

Oftmals lassen sich hiermit auch die Lösungen von Übungsaufgaben durch benutzerdefinierte Festlegungen und Eingaben numerisch oder grafisch ermitteln bzw. auswerten. Erlernte Fertigkeiten können somit auf anschauliche Weise untersucht werden. Implementierte Beispiele zu Sachverhalten erlauben die Bezugnahme zum entsprechenden Fachthemengebiet.


Mittels der anschaulichen Gestaltung und einfachen Bedienbarbarkeit einzelner Module dieser Software können Fragen zum entsprechenden Themengebiet, die mit den Worten Was ist?, Was sind?, Wie?, Wieviel?, Was bedeutet?, Weshalb?, Warum? beginnen beantwortet werden.

Bei Fragen deren Wörter Welche?, Welcher?, Welches?, Wodurch? bzw. Wie rechnet man? oder Wie berechnet man? sind, können zugrunde liegende Sachverhalte oftmals einfach erklärt und nachvollzogen werden. Auch liefert diese Applikation zu vielen fachthemenbezogenen Problemen eine Antwort und stellt eine diesbezüglich verständliche Beschreibung bzw. Erklärung bereit.


Video



Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.

 Weitere Videos zu einigen in MathProf implementierten Modulen sind auf Youtube unter den folgenden Adressen abrufbar:

Mathematische Funktionen I - Mathematische Funktionen II - Funktionen in Parameterform - Funktionen in Polarform - Kurvenscharen - Funktionsparameter - Kubische Funktionen - Zahlenfolgen - Interaktiv - Rekursive Zahlenfolgen - Interaktiv - Quadratische Funktionen - Interaktiv - Parabel und Gerade - Interaktiv - Ganzrationale Funktionen - Interaktiv - Gebrochenrationale Funktionen - Interaktiv - Kurvendiskussion - Interaktiv - Ober- und Untersummen - Interaktiv - Integralrechnung - Interaktiv - Hypozykoide - Sinusfunktion und Cosinusfunktion - Fourier-Reihen - Implizite Funktionen - Zweipunkteform einer Gerade - Kreis und Punkt - Interaktiv - Kegelschnitte in achsparalleler Lage - Interaktiv - Rechtwinkliges Dreieck - Interaktiv - Allgemeines Dreieck - Interaktiv - Höhensatz - Eulersche Gerade - Richtungsfelder von Differentialgleichungen - Addition und Subtraktion komplexer Zahlen - Binomialverteilung - Interaktiv - Galton-Brett - Satz des Pythagoras - Bewegungen in der Ebene - Dreieck im Raum - Würfel im Raum - Torus im Raum - Schiefer Kegel - Pyramide - Pyramidenstumpf - Doppelpyramide - Hexaeder - Dodekaeder - Ikosaeder - Abgestumpftes Tetraeder - Abgestumpftes Ikosidodekaeder - Johnson Polyeder - Punkte im RaumStrecken im Raum - Rotationskörper - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die X-AchseRotationskörper - Parametergleichungen - Rotation um die Y-Achse - Flächen im Raum I - Flächen im Raum IIAnalyse impliziter Funktionen im Raum - Flächen in Parameterform IFlächen in Parameterform II - Flächen mit Funktionen in Kugelkoordinaten IFlächen mit Funktionen in Kugelkoordinaten II - Flächen mit Funktionen in ZylinderkoordinatenRaumkurven I - Raumkurven II - Raumkurven III - Quadriken - Ellipsoid - Geraden im Raum I - Geraden im Raum II - Ebene durch 3 Punkte - Ebenen im RaumKugel und Gerade - Kugel - Ebene - PunktRaumgittermodelle


Kugel - Ebene
Berechnung und Darstellung

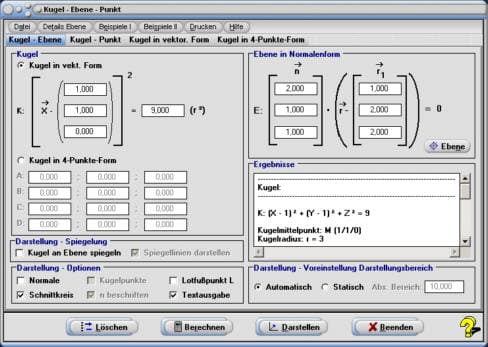

Dieses Unterprogramm ermöglicht u.a. die Untersuchung, ob eine Kugel von einer Ebene geschnitten (bzw. berührt) wird und gibt ggf. den Radius des Schnittkreises von Kugel und Ebene aus. Die Koordinaten des Mittelpunkts des Schnittkreises (des Lotfußpunkts) werden ebenfalls ermittelt.



Um die Lage einer Ebene und einer Kugel zu untersuchen, sollten Sie Folgendes ausführen:


  1. Aktivieren Sie das Registerblatt Kugel - Ebene.

  2. Wählen Sie durch die Aktivierung des Kontrollschalters Kugel in vekt. Form bzw. Kugel in 4-Punkte-Form aus, in welcher Form die Kugel beschrieben werden soll und geben Sie die erforderlichen Koeffizienten bzw. Koordinatenwerte in die dafür vorgesehenen Felder ein. Bedienen Sie ggf. zuvor die Taste Löschen.

  3. Geben Sie die Koeffizientenwerte der Vektoren der Ebene in Normalenform in die hierfür vorgesehenen Felder n und r1 ein.

    Liegt die Ebene in einer anderen Darstellungsform (z.B. Koordinatenform) vor, so können Sie diese in die benötigte Normalenform wandeln lassen. Bedienen Sie hierzu den Schalter Ebene, wählen Sie durch die Aktivierung des entsprechenden Kontrollschalters auf dem Eingabeformular die entsprechende Form der Ebene, geben Sie die Koordinaten- bzw. Koeffizientenwerte dieser in die hierfür vorgesehenen Felder ein und bedienen die Schaltfläche Übernehmen. Das Programm transformiert die Eingabedaten hierauf in Werte zur Definition der Ebene in Normalenform und trägt die entsprechenden Daten in die Eingabefelder auf dem Hauptformular des Unterprogramms ein.

  4. Bedienen Sie die Schaltfläche Berechnen.

  5. Möchten Sie sich Zusammenhänge grafisch veranschaulichen, so aktivieren Sie Kontrollschalter Automatisch oder Statisch und bedienen die Schaltfläche Darstellen.

  6. Um sich die Eigenschaften einer defnierten Ebene ausgeben zu lassen, wählen Sie den Menüpunkt Details Ebene.


Soll bei Ausgabe der grafischen Darstellung eine Spiegelung der Kugel an der Ebene durchgeführt werden, so aktivieren Sie zuvor das Kontrollkästchen Kugel an Ebene spiegeln. Das Programm ermittelt die Eigenschaften der gespiegelten Kugel und zeigt diese an.


Eigenschaftsanalyse einer Ebene


MathProf - Kugel - Punkt - Ebene - Gerade - Normalenvektor - Abstand - Schnittkreis - Radius


Um sich die Eigenschaften einer in Normalenform defnierten Ebene ausgeben zu lassen, gehen Sie wie nachfolgend beschrieben vor:


  1. Geben Sie die Koeffizientenwerte der Vektoren der Ebene in die dafür vorgesehenen Felder n und r im Hauptformular ein.

  2. Wählen Sie den Menüpunkt Details Ebene.


Nachfolgend aufgeführte Details einer Ebene in Normalenform werden bei Durchführung einer Eigenschaftsanalyse ausgegeben:

  • Abstand d der Ebene vom Koordinatenursprung
  • Spurpunkte Sx,Sy,Sz (Durchstoßpunkte) der Ebene
  • Normalenvektor n der Ebene
  • Definition der Ebene in 3-Punkte-, Punkt-Richtungs-, Normalen-, sowie Koordinatenform


Kugel - Punkt
Berechnung und Darstellung



Von einem Punkt P außerhalb einer Kugel K gibt es unendlich viele Geraden, die die Kugel K in nur einem Punkt berühren. Die Berührpunkte aller Geraden durch diesen Punkt P liegen auf einem Kreis, den die Ebene E aus der Kugel ausschneidet. Die Tangenten an die Kugel K durch den Punkt P bilden einen Kreiskegel, den Tangentialkegel von K mit der Spitze P.



Liegt der Punkt P außerhalb der Kugel, so ermittelt das Programm den Mittelpunkt des Kreises (Lotfußpunkt) und den Radius dessen, sowie die Gleichung der Polarebene in Koordinatenform (Ebene auf welcher der Kreis liegt). Auch kann die Darstellung des Tangentialkegels veranlasst werden. Liegt der definierte Punkt auf der Kugel, so ist die Polarebene eine Tangentialebene.



Um Untersuchungen hierzu durchzuführen, sollten Sie folgendermaßen vorgehen:


  1. Aktivieren Sie das Registerblatt Kugel - Punkt.

  2. Wählen Sie durch die Aktivierung des entsprechenden Kontrollschalters Kugel in vekt. Form bzw. Kugel in 4-Punkte-Form aus, in welcher Form die Kugel beschrieben werden soll und geben Sie die erforderlichen Koeffizienten- bzw. Koordinatenwerte in die dafür vorgesehenen Felder ein. Bedienen Sie ggf. zuvor die Taste Löschen.

  3. Legen Sie die Koordinatenwerte des Punktes P in den dafür vorgesehenen Feldern im Formularbereich Punkt fest.

  4. Bedienen Sie die Schaltfläche Berechnen.

  5. Möchten Sie sich Zusammenhänge grafisch veranschaulichen, so aktivieren Sie Kontrollschalter Automatisch oder Statisch und bedienen die Schaltfläche Darstellen.


Soll bei Ausgabe der grafischen Darstellung eine Spiegelung der Kugel an Punkt P durchgeführt werden, so aktivieren Sie zuvor das Kontrollkästchen Kugel an Punkt spiegeln. Das Programm ermittelt die Eigenschaften der gespiegelten Kugel und zeigt diese an.



Kugel in vektorieller Form
Berechnung und Darstellung



Um sich die Eigenschaften einer Kugel, welche in vektorieller Form beschrieben wird, ausgeben zu lassen, führen Sie Folgendes aus:


  1. Aktivieren Sie das Registerblatt Kugel in vektor. Form.

  2. Geben Sie die Koeffizientenwerte in die dafür vorgesehenen Felder ein. Bedienen Sie ggf. zuvor die Taste Löschen.

  3. Klicken Sie auf die Schaltfläche Berechnen.

  4. Möchten Sie sich Zusammenhänge grafisch veranschaulichen, so aktivieren Sie Kontrollschalter Automatisch oder Statisch und bedienen die Schaltfläche Darstellen.


Kugel in 4-Punkte Form
Berechnung und Darstellung



Um Untersuchungen mit einer Kugel, welche in 4-Punkte Form beschrieben wird, durchzuführen, gehen Sie folgendermaßen vor:


  1. Aktivieren Sie das Registerblatt Kugel in 4-Punkte- Form.

  2. Geben Sie die Koordinatenwerte der vier Punkte, durch welche die Kugel beschrieben werden soll, in die dafür vorgesehenen Felder ein. Bedienen Sie ggf. zuvor die Taste Löschen.

  3. Um sich Tangentialebenen in den vier, die Kugel beschreibenden, Punkten darstellen zu lassen, aktivieren Sie das entsprechende Kontrollkästchen Tang.-ebene Ta, Tang.-ebene Tb, Tang.-ebene Tc bzw. Tang.-ebene Td.

  4. Nach einem Klick auf die Schaltfläche Berechnen werden die Gleichungen der Tangentialebenen in den, die Kugel beschreibenden, Punkten ausgegeben.

  5. Möchten Sie sich Zusammenhänge grafisch veranschaulichen, so aktivieren Sie Kontrollschalter Automatisch oder Statisch und bedienen die Schaltfläche Darstellen.


Darstellungsbereich



Bei Ausgabe der Darstellung ermöglicht das Programm die Bemessung des Darstellungsbereichs auf eine der folgenden Arten und Weisen:


  • Automatisch

  • Statisch

  1. Automatisch:
    Wird die Einstellung Automatisch durch die Aktivierung des entsprechenden Kontrollschalters gewählt, so ermittelt das Programm alle zur vollständigen Darstellung des Gebildes erforderlichen x-, y- und z-Koordinatenwerte automatisch und bemisst den Darstellungsbereich dementsprechend.


  2. Statisch:
    Wird der Kontrollschalter Statisch aktiviert, so verwendet das Programm bei Aufruf der Darstellung den unter Abs. Bereich voreingestellten Darstellungsbereich und beschneidet Gebilde an Stellen, die außerhalb dessen liegen. Diesen Bereich können Sie bei Ausgabe der Darstellung verändern, indem Sie den auf dem Bedienformular zur Verfügung stehenden Rollbalken Bereich positionieren. Der maximal einstellbare Wert entspricht dem Doppelten des unter Abs. Bereich auf dem Hauptformular des Unterprogramms vorgegebenen Werts.



Darstellung - Optionen


Im Formularbereich Darstellung - Optionen sowie Darstellung - Spiegelung können Sie u.a. durch die Aktivierung bzw. Deaktivierung der entsprechenden Kontrollkästchen folgende Einstellungen vornehmen, die bei Ausgabe der grafischen Darstellung der Zusammenhänge wirksam werden:

  • Normale: Darstellung der Normale der Ebene ein-/ausschalten
  • Lotfußpunkt: Darstellung des ermittelten Lotfußpunktes ein-/ausschalten
  • Punkt: Darstellung des Punkts P ein-/ausschalten (nur verfügbar bei Darstellungsart statisch)
  • Kugelpunkte: Darstellung der auf der Kugel liegenden Punkte ein-/ausschalten
    (nur verfügbar wenn Kugel in 4-Punkte-Form gewählt wird)
  • Schnittkreis: Darstellung der Schnittkreises (falls vorhanden) der Ebene und der Kugel ein-/ausschalten
  • Beschriften: Beschriftung dargestellter Vektoren und Punkte ein-/ausschalten
  • Textausgabe: Anzeige ermittelter Ergebnisse bei Ausgabe der Darstellung ein-/ausschalten
  • Spiegellinien darstellen: Bei Durchführung einer Spiegelung, die Darstellung der Spiegellinien ein-/ausschalten


Allgemein



Grundlegendes zum Umgang mit dem Programm bei der Ausgabe dreidimensionaler grafischer Darstellungen erfahren Sie unter Dreidimensionale Grafiken - Handling. Wie Sie das Layout einer 3D-Darstellung konfigurieren können, erfahren Sie unter 3D-Layoutkonfiguration.



Weitere Themenbereiche



Kugel - Gerade (3D)

Kugel - Kugel (3D)

Ebene in Punkt-Richtungs-Form (3D)

Ebene in 3-Punkte-Form (3D)

Ebene in Normalen-Form (3D)

Ebene in Koordinaten-Form (3D)



Beispiele


Beispiel 1 - Schnittkreis einer Kugel in vekt. Form und einer Ebene in Normalen-Form:

Es gilt den Schnittkreis einer Kugel K, welche beschrieben wird mit:

Kugel - Ebene - Gleichung - 5

und einer Ebene E, welche in Normalen-Form beschrieben wird mit:

Kugel - Ebene - Gleichung - 6

bzw.

Kugel - Ebene - Gleichung - 7

bestimmen zu lassen.


Vorgehensweise und Lösung:

Nach der Wahl des Registerblatts Kugel - Ebene, sowie der Eingabe der Koeffizientenwerte zur Definition der Kugel in vekt. Form

Kugel - Ebene - Gleichung - 8

und der Eingabe der Koeffizientenwerte 2, 1, 1 sowie 1, 2, 2 zur Definition der Ebene in Normalenform


Kugel - Ebene - Gleichung - 9

ermittelt das Programm nach einem Klick auf die Schaltfläche Berechnen:

Kugel und Ebene schneiden sich.



Die Koordinaten des Lotfußpunkts (Mittelpunkt des Schnittkreises) lauten: L (1,333 / 0,667 / 2,667). Der Radius des Schnittkreises beträgt r = 3,916.



Für die Eigenschaften der Kugel K gibt das Programm aus:



Kugelmittelpunkt: M (2 / 1 / 3)

Radius der Kugel: r = 4

Volumen der Kugel: V = 268,083 VE

Oberfläche der Kugel: O = 201,062 FE



Nach einer Bedienung der Schaltfläche Darstellen wird für die Eigenschaften der definierten Ebene ausgegeben:

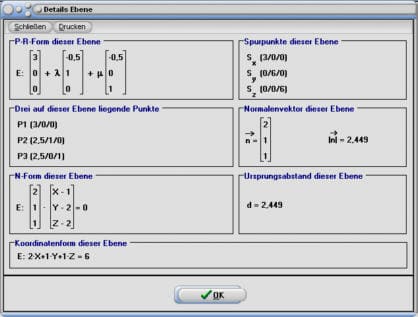

Die Gleichung der Ebene E in vektorieller Schreibweise in Punkt-Richtungs-Form lautet:

Kugel - Ebene - Gleichung - 10

Drei Punkte, die auf der Ebene E liegen:

P1 (3 / 0 / 0)

P2 (2,5 / 1 / 0)

P3 (2,5 / 0 / 1)



Die Gleichung der Ebene E in vektorieller Schreibweise in Normalen-Form lautet:



Kugel - Ebene - Gleichung - 11



Die Gleichung der Ebene E in Koordinaten-Form lautet:



E: 2·X + 1·Y + 1·Z = 6



Der Abstand der Ebene E vom Koordinatenursprung beträgt d = 2,449.

Die Spurpunkte der Ebene E sind:

Sx (3 / 0 / 0)

Sy (0 / 6 / 0)

Sz (0 / 0 / 6)



Der Normalenvektor der Ebene E lautet:



Kugel - Ebene - Gleichung - 12



Beispiel 2 - Schnittkreis einer Kugel in 4-Punkte-Form und einer Ebene in 3-Punkte-Form:

Es gilt, den Schnittkreis einer Kugel K, welche beschrieben wird durch die vier auf ihr liegenden Punkte A (2 / 1 / -3), B (2 / 1 / 1), C (1 / -3 / 3) und D (4 / 0 / -5) sowie einer Ebene E, welche beschrieben wird durch drei auf ihr liegende Punkte P1 (1 / -2 / 1), P2 (0 / 3 / 2) und P3 (4 / 5 / 6), ermitteln zu lassen.


Vorgehensweise und Lösung:

Wählen Sie das Registerblatt Kugel - Ebene und geben Sie die oben aufgeführten Koordinatenwerte der Punkte zur Definition einer Kugel K in 4-Punkte-Form ein. Bedienen Sie hierauf die Schaltfläche Ebene um eine Ebene E in 3-Punkte-Form durch Eingabe der oben aufgeführten Koordinatenwerte in die dafür vorgesehenen Felder zu definieren. Bestätigen Sie mit Übernehmen.

Das Programm transformiert die festgelegte 3-Punkte-Form der Ebene in deren Normalen-Form und trägt die Koeffizienten 18, 8, -22 sowie 1, -2, 1 dieser Ebene in die Eingabefelder auf dem Hauptformular des Unterprogramms (Ebene in Normalenform) ein. Diese lauten:



Kugel - Ebene - Gleichung - 13



bzw.



Kugel - Ebene - Gleichung - 14



Bedienen Sie hierauf die Schaltfläche Berechnen, so ermittelt das Programm:



Kugel und Ebene schneiden sich.



Die Koordinaten des Lotfußpunkts (Mittelpunkt des Schnittkreises) sind L (2,274 / -4,008 / 1,313). Der Radius des Schnittkreises beträgt r = 4,052.



Für die Eigenschaften der durch vier Punkte definierten Kugel K wird ausgegeben:



Mittelpunkt: M (4,167 / -3,167 / -1)

Radius der Kugel: r = 5,104

Volumen der Kugel: V = 557,108 VE

Oberfläche der Kugel: O = 327,424 FE



Die Eingabefelder im Formularbereich Ebene in Normalenform werden mit den Koeffizientenwerten beschrieben, welche die durch die drei Punkte P1, P2 und P3 definierte Ebene in Normalenform beschreiben.



Nach einer Bedienung der Schaltfläche Darstellen werden weitere Eigenschaften der, durch die drei Punkte beschriebenen Ebene ausgegeben. Es sind dies:

Die Gleichung der Ebene E in vektorieller Schreibweise in Punkt-Richtungs-Form lautet:

Kugel - Ebene - Gleichung - 15

Drei (weitere) Punkte die auf der Ebene E liegen sind:

P1 (-1,111 / 0 / 0)

P2 (-1,555 / 1 / 0)

P3 (0,111 / 0 / 1)



Die Gleichung der Ebene E in vektorieller Schreibweise in Normalen-Form lautet:



Kugel - Ebene - Gleichung - 16



Die Gleichung der Ebene E in Koordinaten-Form lautet:



E: 18·X + 8·Y - 22·Z = -20



Der Abstand der Ebene E vom Koordinatenursprung beträgt d = 0,677.

Die Spurpunkte der Ebene E sind:

Sx (-1,111 / 0 / 0)

Sy (0 / -2,5 / 0)

Sz (0 / 0 / 0,909)



Der Normalenvektor der Ebene E lautet:



Kugel - Ebene - Gleichung - 17



Beispiel 3 - Kugel in vekt. Form - Punkt:

Die Berührungspunkte aller Tangenten, eines außerhalb der Kugel liegenden Punktes P, an eine Kugel liegen in einer Ebene, der Polarebene der Kugel bezüglich dieses Punktes. Es gilt, die Polarebene E bestimmen zu lassen, welche durch Punkt P (3 / -6 / -2) sowie eine Kugel K mit den Eigenschaften M (2 / 1 / 3) und r = 4 beschrieben wird.


Vorgehensweise und Lösung:

Nach der Wahl des Registerblatts Kugel - Punkt sowie der Eingabe der Koeffizientenwerte zur Definition einer Kugel K in vekt. Form:

Kugel - Ebene - Gleichung - 18

und der Festlegung der Koordinatenwerte 3 / -6 / -2 für Punkt P, ermittelt das Programm nach einer Bedienung der Schaltfläche Berechnen:

Der Lotfußpunkt (Mittelpunkt des Schnittkreises von Polarebene und Kugel) ist L (2,213 / -0,493 / 1,933). Die Gleichung der Polarebene (in Koordinatenform) lautet: 1·X-7·Y-5·Z+4 = 0.

Der Radius des Schnittkreises der Polarebene und der Kugel beträgt r = 3,548. Punkt P liegt außerhalb der Kugel.



Für die Eigenschaften der Kugel K gibt das Programm aus:



Mittelpunkt: M (2 / 1 / 3)

Radius der Kugel: r = 4

Volumen der Kugel: V = 268,083 VE

Oberfläche der Kugel: O = 201,062 FE



Nach einer Bedienung der Schaltfläche Darstellen werden die Eigenschaften der Polarebene ausgegeben:

Die Gleichung der Polarebene E in vektorieller Schreibweise in Punkt-Richtungs-Form lautet:

Kugel - Ebene - Gleichung - 19

Drei Punkte, die auf der Polarebene E liegen, sind:

P1 (-4 / 0 / 0)

P2 (3 / 1 / 0)

P3 (1 / 0 / 1)



Die Gleichung der Polarebene E in vektorieller Schreibweise in Normalen-Form lautet:



Kugel - Ebene - Gleichung - 20



Die Gleichung der Polarebene E in Koordinaten-Form lautet:



E: 1·X - 7·Y - 5·Z = -4



Der Abstand der Polarebene E vom Koordinatenursprung beträgt d = 0,462.

Die Spurpunkte der Polarebene E sind:

Sx (-4 / 0 / 0)

Sy (0 / 0,571 / 0)

Sz (0 / 0 / 0,8)



Der Normalenvektor der Polarebene E lautet:



Kugel - Ebene - Gleichung - 21



Für die Fläche des Schnittkreises von Kugel K und Ebene E gibt das Programm aus: A = 39,542 FE



Beispiel 4 - Kugel in vekt. Form:

Es gilt, die Eigenschaften einer Kugel K ermitteln zu lassen, welche durch die nachfolgend aufgeführte Gleichung in vektorieller Form definiert ist:

Kugel - Ebene - Gleichung - 22

Vorgehensweise und Lösung:

Nach der Wahl des Registerblatts Kugel in vekt. Form sowie der Eingabe der Koeffizientenwerte zur Definition einer Kugel K in vekt. Form:

Kugel - Ebene - Gleichung - 23

gibt das Programm nach einer Bedienung der Schaltfläche Berechnen für die Eigenschaften der Kugel K aus:

Mittelpunkt: M (1 / 1 / 0)

Radius der Kugel: r = 3

Volumen der Kugel: V = 113,097 VE

Oberfläche der Kugel: O = 113,097 FE



Beispiel 5 - Kugel in 4-Punkte-Form:

Es sind die Eigenschaften einer Kugel K zu analysieren, welche durch die vier nachfolgend aufgeführten, auf ihr liegenden Punkte, definiert ist:

A (-2 / 1 / 4)

B (2 / 1 / 1)

C (1 / 4 / 3)

D (2 / 1 / 2)



Zudem sind die Eigenschaften der, durch Kugelpunkt A verlaufenden, Tangentialebene Ta anzugeben.


Vorgehensweise und Lösung:

Nach der Wahl des Registerblatts Kugel in 4-Punkte-Form sowie der Eingabe der o.a. Koordinatenwerte zur Definition einer Kugel K in 4-Punkte-Form wird nach einer Bedienung der Schaltfläche Berechnen Folgendes ausgegeben:

Für die ermittelten Gleichungen der Tangentialebenen in den 4 Kugelpunkten:



Tangentialebene in Punkt A Ta: -1,25·X-1,083·Y+2,5·Z-11,417 = 0

Tangentialebene in Punkt B Tb: 2,75·X-1,083·Y-0,5·Z-3,917 = 0

Tangentialebene in Punkt C Tc: 1,75·X+1,917·Y+1,5·Z-13,917 = 0

Tangentialebene in Punkt D Td: 2,75·X-1,083·Y+0,5·Z-5,417 = 0

Für die Eigenschaften der Kugel:

Mittelpunkt: M (-0,75 / 2,083 / 1,5)

Radius der Kugel: r = 2,998

Volumen der Kugel: V = 112,836 VE

Oberfläche der Kugel: O = 112,923 FE



Wird Kontrollkästchen Tang.-Ebene Ta aktiviert und hierauf die Schaltfläche Darstellen bedient, so gibt das Programm für die Eigenschaften der Tangentialebene in Punkt A aus:


Die Gleichung der Tangentialebene Ta in vektorieller Schreibweise in Punkt-Richtungs-Form lautet:

Kugel - Ebene - Gleichung - 24

Drei auf der Tangentialebene Ta liegende Punkte, sind:

P1 (-9,133 / 0 / 0)

P2 (-10 / 1 / 0)

P3 (-7,133 / 0 / 1)



Die Gleichung der Tangentialebene Ta in vektorieller Schreibweise in Normalen-Form lautet:



Kugel - Ebene - Gleichung - 25



Die Gleichung der Tangentialebene Ta in Koordinaten-Form lautet:



E: -1,25·X - 1,083·Y + 2,5·Z = 11,417



Der Abstand der Tangentialebene Ta vom Koordinatenursprung beträgt d = 3,808.

Die Spurpunkte der Tangentialebene Ta sind:

Sx (-9,133 / 0 / 0)

Sy (0 / -10,538 / 0)

Sz (0 / 0 / 4,567)



Der Normalenvektor der Tangentialebene Ta lautet:



Kugel - Ebene - Gleichung - 26



Beispiel 6 - Spiegelung einer Kugel in 4-Punkte-Form an einer Ebene in Koordinaten-Form:

Eine Kugel K1, welche durch die vier auf ihr liegenden Punkte

A (-3 / 1 / -3)

B (2 / -4 / 1)

C (-6 / 1 / -4)

D (2 / -2 / -3)



beschrieben wird, ist an einer Ebene E zu spiegeln, welche durch die Gleichung



E: -4·X - 5·Y - 6·Z = 12



beschrieben wird.



Es gilt, die Koordinatenwerte des Mittelpunkts der gespiegelten Kugel K2 ermitteln zu lassen.



Vorgehensweise und Lösung:

Wählen Sie das Registerblatt Kugel - Ebene, aktivieren Sie das Kontrollkästchen Kugel an Ebene spiegeln und geben Sie nachfolgend aufgeführten Koordinatenwerte der Punkte zur Definition einer Kugel K1 in 4-Punkte-Form ein:

A (-3 / 1 / -3)

B (2 / -4 / 1)

C (-6 / 1 / -4)

D (2 / -2 / -3)



Bedienen Sie hierauf der Schaltfläche Ebene, um eine Ebene E in Koordinaten-Form durch die Eingabe nachfolgend aufgeführter Koeffizientenwerte in die dafür vorgesehenen Felder zu definieren:



E: -4·X - 5·Y - 6·Z = 12



Bestätigen Sie mit Übernehmen.



Das Programm wandelt die Koordinaten-Form der Ebene in Normalen-Form und trägt die Koeffizienten dieser Ebene in die Eingabefelder auf dem Hauptformular des Unterprogramms (Ebene in Normalenform) ein:



Kugel - Ebene - Gleichung - 27



Bedienen Sie hierauf die Schaltfläche Darstellen, so gibt das Programm aus:



Für die zu spiegelnde Kugel K1 (linksseitig):



Mittelpunkt: MP (-4,609 / -7,348 / -3,174)

Radius der Kugel: r = 8,503



Für die (gesuchte) an der Ebene gespiegelte Kugel K2 (rechtsseitig):



Mittelpunkt: M' (1,855 / 0,732 / 6,522)



Vier, die gespiegelte Kugel K2 beschreibende Punkte:

A' (-1,649 / 2,688 / -0,974)

B' (1,377 / -4,779 / 0,065)

C' (-2,779 / 5,026 / 0,831)

D' (2,831 / -0,961 / -1,753)



Für die Eigenschaften der Spiegelebene E wird (linksseitig) ausgegeben:



Die Gleichung der Spiegelebene E in vektorieller Schreibweise in Punkt-Richtungs-Form lautet:



Kugel - Ebene - Gleichung - 28

Drei Punkte die auf der Spiegelebene E liegen, sind:

P1 (-3 / 0 / 0)

P2 (-4,25 / 1 / 0)

P3 (-4,5 / 0 / 1)



Die Gleichung der Spiegelebene E in vektorieller Schreibweise in Normalen-Form lautet:



Kugel - Ebene - Gleichung - 29



Die Gleichung der Spiegelebene E in Koordinaten-Form lautet:



E: 1·X + 1,25·Y + 1,5·Z = -3



Der Abstand der Spiegelebene E vom Koordinatenursprung beträgt d = 1,368.

Die Spurpunkte der Spiegelebene E sind:

Sx (-3 / 0 / 0)

Sy (0 / -2,4 / 0)

Sz (0 / 0 / -2)



Der Normalenvektor der Spiegelebene E lautet:



Kugel - Ebene - Gleichung - 30



Nach einem Klick auf den Schalter Berechnen gibt das Programm für die Eigenschaften der zu spiegelnden Kugel K1 außerdem folgende Ergebnisse aus:



Der Lotfußpunkt (Mittelpunkt des Schnittkreises von Polarebene) ist L (-1,377 / -3,308 / 1,674).

Der Radius des Schnittkreises der Polarebene beträgt r = 4,694.



Mittelpunkt der Kugel K1: MP (-4,609 / -7,348 / -3,174)

Radius der Kugel der Kugel K1: r = 8,503

Volumen der Kugel der Kugel K1: V = 2575,344 VE

Oberfläche der Kugel der Kugel K1: O = 908,603 FE



Beispiel 7 - Spiegelung einer Kugel in vektorieller Form an einem Punkt:

Nach der Wahl des Registerblatts Kugel - Punkt, der Eingabe der o.a. Koeffizientenwerte zur Definition einer Kugel K1 in vekt. Form, der Aktivierung des Kontrollkästchens Kugel an Ebene spiegeln sowie der Eingabe der Koordinatenwerte 4 / 4 / 4 für Punkt P, gibt das Programm nach einer Bedienung der Schaltfläche Darstellen aus:

Kugel - Ebene - Gleichung - 31



Vorgehensweise und Lösung:

Nach der Wahl des Registerblatts Kugel - Punkt, der Eingabe der Koeffizientenwerte zur Definition einer Kugel K1 in vekt. Form, sowie der Eingabe der Koordinatenwerte 4 / 4 / 4 für Punkt P, gibt das Programm nach einer Bedienung der Schaltfläche Darstellen aus:

Für die (gesuchte), an Punkt P gespiegelte Kugel K2 (rechtsseitig), werden deren Mittelpunktkoordinaten mit M' (11 / 12 / 12) ausgegeben.



Ferner ermittelt das Programm für die zu spiegelnde Kugel K1 bzgl. des Punkts P:

Die Gleichung der Polarebene E in vektorieller Schreibweise in Punkt-Richtungs-Form lautet:


Kugel - Ebene - Gleichung - 32

Drei Punkte die auf der Polarebene E liegen, sind:

P1 (-5,143 / 0 / 0)

P2 (-6,286 / 1 / 0)

P3 (-6,286 / 0 / 1)



Die Gleichung der Polarebene E in vektorieller Schreibweise in Normalen-Form lautet:



Kugel - Ebene - Gleichung - 33



Die Gleichung der Polarebene E in Koordinaten-Form lautet:



E: 1·X + 1,143·Y + 1,143·Z = -5,143



der Abstand der Polarebene E vom Koordinatenursprung beträgt d = 2,706.

Die Spurpunkte der Polarebene E sind:

Sx (-5,143 / 0 / 0)

Sy (0 / -4,5 / 0)

Sz (0 / 0 / -4,5)



Der Normalenvektor der Polarebene E lautet:



Kugel - Ebene - Gleichung - 34



Für den definierten Punkt P (4 / 4 / 4) zeigt das Programm linksseitig folgende Informationen:



Punkt P liegt außerhalb der Kugeln.

Die Potenz des Punktes P ist p = 128.



Für den Schnittkreis der Polarebene E und der zu spiegelnden Kugel K1 wird (rechtsseitig ausgegeben:



Lotfußpunkt (Mittelpunkt des Schnittkreises von Polarebene) auf Ebene: L (-1,062 / -1,785 / -1,785)

Radius des Schnittkreises der Polarebene: r = 5,953

Fläche des Schnittkreises der Polarebene: A = 111,322 FE



Wird die Ausgabe der grafischen Darstellung beendet und wird hierauf ein Klick auf den Schalter Berechnen ausgeführt, so gibt das Programm für die Eigenschaften der zu spiegelnden Kugel K1 zudem Folgendes aus:



Radius der Kugel: r = 7

Volumen der Kugel: V = 1436,755 VE

Oberfläche der Kugel: O = 615,752 FE


Weitere Screenshots zu diesem Modul



MathProf - Ebene - Kugel - Lagebeziehung - Spurpunkte - Vektorielle Gleichung - Vektorrechnung - Gleichung - Punkte - Beispiel - Lagebeziehungen - Tangentialkegel - Schnittebene - Kugelgleichung - Rechner - Berechnen
Grafische Darstellung - Beispiel 5

MathProf - Ebene - Kugel - Lineare Algebra - Mathematik - Normalenform - Normalenvektor - Neigungswinkel - Durchstoßpunkt - Schnittpunkt - Beispiel - Lagebeziehungen - Tangentialkegel - Schnittebene - Kugelgleichung - Rechner - Berechnen
Grafische Darstellung - Beispiel 6

MathProf - Ebene - Kugel - Ortsvektor - Richtungsvektor - Eigenschaften - Gleichung - Definition - Sehnenlänge - Spiegelung - Schnittpunkte - Beispiel - Lagebeziehungen - Tangentialkegel - Schnittebene - Kugelgleichung - Rechner - Berechnen
Grafische Darstellung - Beispiel 7

MathProf - Ebene - Kugel - Ebenengleichung - Parameterform - Vektoren - Winkel - Koordinatenform - Abstand - Berührpunkt - Beispiel - Lagebeziehungen - Tangentialkegel - Schnittebene - Kugelgleichung - Tangentialebene - Rechner - Berechnen
Grafische Darstellung - Beispiel 8



Screenshots und Kurzbeschreibungen einiger Module zu entsprechenden Themenbereichen


Eine kleine Übersicht in Form von Bildern und kurzen Beschreibungen über einige zu den einzelnen Fachthemengebieten dieses Programms implementierte Unterprogramme finden Sie unter Screenshots zum Themengebiet Analysis - Screenshots zum Themengebiet Geometrie - Screenshots zum Themengebiet Trigonometrie - Screenshots zum Themengebiet Algebra - Screenshots zum Themengebiet 3D-Mathematik - Screenshots zum Themengebiet Stochastik - Screenshots zum Themengebiet Vektoralgebra sowie unter Screenshots zu sonstigen Themengebieten.


Nützliche Infos zu diesem Themengebiet



Hilfreiche Informationen zu diesem Fachthema sind unter folgenden Adressen zu finden.

Wikipedia - Kugel

Wikipedia - Ebene

Weitere implementierte Module zum Themenbereich Vektoralgebra


MathProf - Ebenen - Zwei Ebenen - Ebenen im Raum - Zeichnen - Ebenenschar - Ebenenscharen - Ebenenbüschel - Lage - Form - Formen - Analyse - Lagebeziehung - Schnitt - Schnittgerade - Lagebeziehungen - Abstandsberechnungen - Schnittwinkel - Gleichung - Rechner - Berechnen - ZeichnenMathProf - Ebenen - Gegenseitige Lage - Parallele Ebenen - Ebenenbüschel - Ebenenspiegelung - Ebenengleichnung - Spiegelebene - Schnitt zweier Ebenen - Lagebeziehung Ebene Ebene - Schnittgerade Ebene Ebene - Bestimmen - Orthogonale Ebenen - Spurgerade - Gleichung einer Ebene - Rechner - Berechnen


Gerade und Vektoren - Vektorielle Linearkombination - Vektorielles Teilverhältnis - Vektoraddition in der Ebene - Resultierende - Komponentendarstellung (3D) - Vektorprodukt (3D) - Skalarprodukt (3D) - Spatprodukt (3D) - Vektorprojektion (3D) - Tripelprodukt (3D) - Numerische Vektoraddition im Raum - Grafische Vektoraddition im Raum (3D) - Gerade in Punkt-Richtungs-Form (3D) - Gerade in 2-Punkte-Form (3D) - Ebene in Punkt-Richtungs-Form (3D) - Ebene in 3-Punkte-Form (3D) - Ebene in Normalen-Form (3D) - Ebene in Koordinaten-Form (3D) - Zwei Ebenen (3D) - Kugel - Gerade (3D) - Kugel - Kugel (3D)


Screenshot des Startfensters dieses Moduls


MathProf - Kugel - Ebene - Punkt - Tangentialebene - Tangentialkegel - Schnittkreis - Gleichung - Polarebene - Schnittkreis - Lagebeziehung  - Grafik - Abstand - Punkte - Graph - Bild - Zeichnen - Plotter - Darstellung - Berechnung - Darstellen - Grafisch - Rechner - Berechnen - Plotten

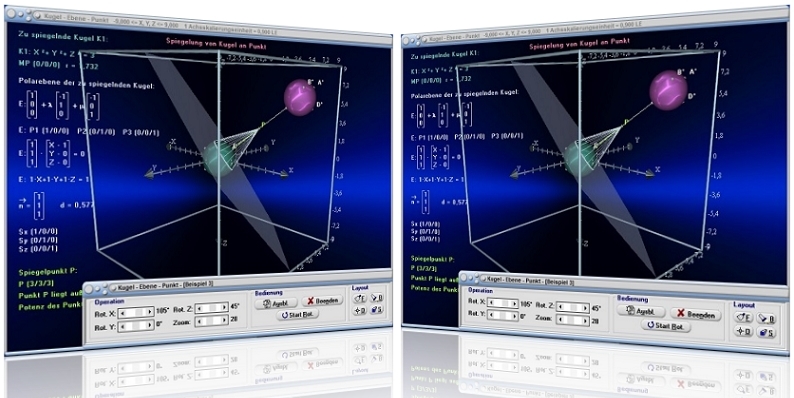

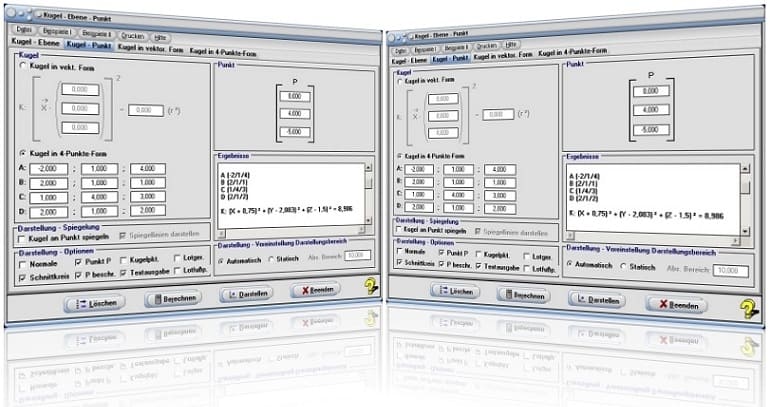

Startfenster des Unterprogramms Kugel - Ebene - Punkt


Screenshots weiterer Module von MathProf


MathProf - Kugel - Gerade - Schnittpunkt - Abstand - Lagebeziehung - Lage - Kugelgleichung - Geradengleichung - Schnittpunkte - 4 Punkte - Abstand - Richtungswinkel - Durchstoßpunkt  - Rechner - Plotten - Berechnen - Raum - Räumlich - Graph - Grafisch - Plotter - Grafik - Bild - Zeichnen
MathProf 5.0 - Startfenster des Unterprogramms Kugel - Gerade



MathProf - Parameterkurven - Parametergleichungen - Parameterdarstellung - Funktionen - Parametrisierte Kurven - Kurven - Grafisch - Graph - Darstellen - Plotter - Grafik - Animationen - Simulation - Rechner - Berechnen - Funktionsgraph - 2D - Plotten - Zeichnen - Kurvenplotter - Bild
MathProf 5.0 - Grafikfenster des Unterprogramms Kurven von Funktionen in Parameterform


Screenshot eines Moduls von PhysProf


PhysProf - Adiabatische Zustandsänderung - Adiabatischer Prozess - Adiabatischer Vorgang - Adiabatische Expansion - Adiabatische Kompression - Zustandsänderungen - Adiabatengleichung - Adiabatenexponent - Thermische Zustandsgleichung -  Volumen - Druck - Temperatur - Diagramm - Adiabatische Arbeit - Expansion - Kompression - Rechner - Berechnen - Gleichung - Simulation - Darstellen - Garfisch - Grafik
PhysProf 1.1 - Unterprogramm Adiabatische Zustandsänderung


Screenshot einer mit SimPlot erstellten Animationsgrafik


SimPlot - Animationen - Präsentationen - Grafiken - Schaubilder - Visualisierung - Programm - Interaktive Grafik - Bilder - Computeranimationen - Infografik - Software - Plotter - Rechner - Computersimulation - Darstellen - Technisch - Datenvisualisierung - Animationsprogramm - Wissenschaft - Technik
SimPlot 1.0 - Grafik-  und Animationsprogramm für unterschiedlichste Anwendungszwecke


Unsere Produkte

Nachfolgend aufgeführt finden Sie Kurzinfos zu den von uns entwickelten Produkten.

I - MathProf 5.0
Mathematik interaktiv

MathProf 5.0 ist ein Programm für alle, die die Aufgabe oder das Ziel haben, sich mathematische Sachverhalte auf einfache Weise zu verdeutlichen. Zudem spricht es diejenigen an, die sich für Mathematik interessieren, oder mathematische Probleme verschiedenster Art zu lösen haben und von grafischen 2D- und 3D-Echtzeitdarstellungen sowie Animationen beeindruckt sind.


Bilder zum Programm MathProf 5.0 - Analysis - Trigonometrie - Algebra - 3D-Mathematik - Vektoralgebra - Geometrie


Es eignet sich insbesondere dafür, um interaktive grafische Untersuchungen sowie numerische Berechnungen zu entsprechenden Fachthemen durchführen zu lassen. Mehr als 300 verschiedene Unterprogramme decken die mathematischen Themenbereiche Analysis, Geometrie, Trigonometrie, Algebra, Stochastik, 3D-Mathematik und Vektoralgebra großflächig ab.


Bilder zum Programm MathProf 5.0 - Analysis - Trigonometrie - Algebra - 3D-Mathematik - Stochastik - Vektoralgebra -

Numerisch - Grafisch - Plotten - Graph


Durch die Nutzbarkeit vieler implementierter grafischer Features bestehen vielseitige gestaltungstechnische Möglichkeiten, ausgegebene Grafiken in entsprechenden Unterprogrammen auf individuelle Anforderungen anzupassen. Durch die freie Veränderbarkeit von Parametern und Koordinatenwerten bei der Ausgabe grafischer Darstellungen, besteht in vielen Modulen zudem die Möglichkeit, Veränderungen an dargestellten Gebilden und Zusammenhängen manuell oder durch die Verwendung automatisch ablaufender Simulationsprozesse in Echtzeit zu steuern und zu analysieren.

Es verfügt über eine umfangreiche Programmhilfe mit ca. 1600 Seiten.


Kurzinfos zu Inhalten einiger Unterprogramme erhalten Sie unter:




Nachfolgend finden Sie ein Video zu einem in MathProf 5.0 unter dem Themenbereich 3D-Mathematik eingebundenen Unterprogramm, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.

Nachfolgend finden Sie ein Video zu einem in MathProf 5.0 unter dem Themenbereich Analysis eingebundenen Unterprogramm, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.
Nachfolgend finden Sie ein Video zu einem in MathProf 5.0 unter dem Themenbereich Vektoralgebra eingebundenen Unterprogramm, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.
Weitere Videos zu einigen in MathProf implementierten Modulen finden Sie, indem Sie den Reiter MathProf-Videos wählen, oder durch einen Klick auf die nachfolgend dargestellte Schaltfläche.

Zu den Videos zu MathProf

5.0




II - PhysProf 1.1
Physik interaktiv


PhysProf 1.1 ist ein Programm für alle, die die Aufgabe oder das Ziel haben, sich physikalische Gesetzmäßigkeiten und Gegebenheiten zu verdeutlichen. Es spricht alle an, die sich für die Ergründung physikalischer Prozessabläufe und derartige Zusammenhänge interessieren. In zahlreichen Unterprogrammen besteht die Möglichkeit, Veränderungen von Einflussgrößen manuell, oder durch die Ausgabe automatisch ablaufender Simulationsprozesse in Echtzeit zu steuern und zu analysieren. Inhaltlich umfasst es ca. 70 verschiedene Unterprogramme zu den Fachthemenbereichen Mechanik, Elektrotechnik, Thermodynamik und Optik.


Bilder zum Programm PhysProf 1.1 - Mechanik - Elektrotechnik - Thermodynamik - Optik


Durch die Benutzung dieses Programms wird es ermöglicht, bereits bekannte Fachthemeninhalte aufzuarbeiten und entsprechende Sachverhalte numerisch wie auch grafisch zu analysieren. Mittels der freien Veränderbarkeit der Parameter von Einflussgrößen bei der Ausgabe grafischer Darstellungen besteht in vielen Unterprogrammen die Möglichkeit, Veränderungen an dargestellten Zusammenhängen manuell oder durch die Anwendung automatisch ablaufender Simulationsprozesse in Echtzeit zu steuern und zu analysieren.

Es verfügt über eine umfangreiche Programmhilfe mit ca. 300 Seiten.


Eine Übersicht aller in PhysProf 1.1 zur Verfügung stehender Programmteile finden Sie im PhysProf - Inhaltsverzeichnis, oder durch einen Klick auf die nachfolgend dargestellte Schaltfläche.

Zum Inhaltsverzeichnis von PhysProf 1.1

Kurzinfos zu Inhalten einiger Unterprogramme von Physprof 1.1 erhalten Sie unter:


Nachfolgend finden Sie ein Video zu einem in PhysProf 1.1 unter dem Themenbereich Mechanik eingebundenen Unterprogramm, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.

Nachfolgend finden Sie ein Video zu einem in PhysProf 1.1 unter dem Themenbereich Thermodynamik eingebundenen Unterprogramm, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.

Nachfolgend finden Sie ein Video zu einem in PhysProf 1.1 unter dem Themenbereich Elektrotechnik eingebundenen Unterprogramm, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.

Weitere Videos zu einigen in PhysProf implementierten Modulen finden Sie, indem Sie den Reiter PhysProf-Videos wählen, oder durch einen Klick auf die nachfolgend dargestellte Schaltfläche.

Zu den Videos zu PhysProf 1.1







III - SimPlot 1.0
Visualisierung und Simulation interaktiv


SimPlot 1.0 ist eine Anwendung, welche es unter anderem durch interaktiv erstellbare Präsentationen ermöglicht, sich Sachverhalte aus vielen technischen, wissenschaftlichen und anderen Bereichen grafisch darstellen und diese multifunktional sowohl statisch, wie auch in Form bewegter Grafiken ausgeben zu lassen. Das Programm erlaubt die Erstellung von Gebilden mit zweidimensionalen grafischen Objekten, welche als geometrische Figuren und Bilder zur Verfügung stehen.

Es bietet zudem die Möglichkeit, Zusammenhänge im Bereich der Planimetrie auf einfache Weise interaktiv zu analysieren. Unter anderem wird es ermöglicht, mit erzeugten Gebilden geometrische Transformationen durchzuführen und diesen automatisch ablaufende Bewegungs- und Verformungsprozesse zuzuweisen.


Bilder zum Programm SimPlot 1.0 - Zweidimensionale Grafiken, Simulationen und

Animationen für unterschiedlichste Anwendungsbereiche


SimPlot kann sowohl zur Erstellung von Infografiken, zur dynamischen Datenvisualisierung, zur Auswertung technisch-wissenschaftlicher Zusammenhänge sowie zur Erzeugung bewegter Bilder für verschiedenste Anwendungsbereiche eingesetzt werden. Neben der Bereitstellung vieler mathematischer Hilfsmittel und zusätzlicher Unterprogramme erlaubt es auch die Einblendung von Hilfslinien zur Echtzeit, welche dienlich sind, um sich relevante Sachverhalte und Zusammenhänge unmittelbar begreiflich zu machen.

Dieses Programm verfügt über eine umfangreiche Programmhilfe mit ca. 900 Seiten.

Eine Inhaltsübersicht dessen finden Sie unter SimPlot - Inhaltsverzeichnis, oder durch einen Klick auf die nachfolgend dargestellte Schaltfläche.

Zum

Inhaltsverzeichnis von SimPlot 1.0

Beispiele einiger mit Simplot 1.0 erzeugter Grafiken finden Sie unter Beispiele, oder durch einen Klick auf die nachfolgend dargestellte Schaltfläche.

Zu Beispielen von SimPlot 1.0

Nachfolgend finden Sie ein Video zu einer mit SimPlot 1.0 erstellten Animationsgrafik, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.

Nachfolgend finden Sie ein Video zu einer mit SimPlot 1.0 erstellten Animationsgrafik, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.

Nachfolgend finden Sie ein Video zu einer mit SimPlot 1.0 erstellten Animationsgrafik, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.

Weitere Videos zu einigen mit SimPlot erzeugten Animationen finden Sie unter SimPlot-Videos, oder durch einen Klick auf die nachfolgend dargestellte Schaltfläche.

Zu den Videos zu SimPlot 1.0
