Online-Hilfe
zur Bedienung des Programms SimPlot 1.0.

SimPlot erlaubt neben vielem anderem das Erstellen, Positionieren, Transformieren, Verbinden und automatische Bewegen zweidimensionaler geometrischer Gebilde, Figuren und Kurven verschiedenster Art.

Im Weiteren erfolgt für das verwendbare Objekt Rechteck die Beschreibung der Eigenschaften dessen.

Seine nachfolgend aufgeführten Charakteristika können ihm auf dem zugehörigen Formular durch die Festlegung relevanter Zahlenwerte sowie durch die Benutzung verfügbarer Bedienelemente zugewiesen werden. Nach der Wahl des entsprechenden Menüpunkts bzw. Popupeintrags wird das im Folgenden gezeigte Fenster zur Erzeugung bzw. Bearbeitung eines derartigen Objekts zur Verfügung gestellt.

SimPlot - Interaktive Animationssoftware


Weitere relevante Seiten zu diesem Programm


Durch die Ausführung eines Klicks auf die nachfolgend gezeigte Schaltfläche gelangen Sie zur Startseite dieser Homepage.

Zur Startseite dieser Homepage

Durch die Ausführung eines Klicks auf die nachfolgend gezeigte Schaltfläche gelangen Sie zur Videoauswahl zu SimPlot 1.0.

Zu den Videos zu SimPlot 1.0

Durch die Ausführung eines Klicks auf die nachfolgend gezeigte Schaltfläche können Sie eine kostenlose Demoversion des Programms SimPlot 1.0 herunterladen.

Zum Download der Demoversion von SimPlot 1.0


Themen und Stichworte zu diesem Modul:

Rechteck - Rechteckige Fläche - Rechteckige Figur - Rahmen - Abgedundete Ecken - Abgerundetes Rechteck - Runde Ecken - Farbe - Linienstil - Schraffur - Schraffiert - Schraffurart - Abbildung - Füllfarbe - Grafik - Darstellen - Erzeugen - Bild - Graph - Plotten - Zeichnen - Darstellung - Zeichnung - Markieren - Markierung - Koordinaten - Bewegen - Drehen - Spiegeln - Rotieren - Verschieben - Drehung - Spiegelung - Rotation - Verschiebung - Rotierendes Rechteck - Position - Lage - Konstruktion - Konstruieren - Eigenschaften - Methode - Punkte


Durch die Ausführung eines Klicks auf die nachfolgend gezeigte Schaltfläche gelangen Sie zum Inhaltsverzeichnis der in SimPlot 1.0 implementierten Module bzw. zur Bestellseite für das Programm.

Zum Inhaltsverzeichnis von SimPlot 1.0 SimPlot 1.0 bestellen

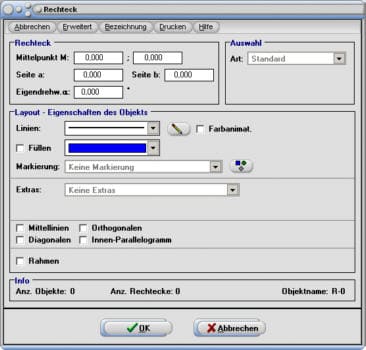

Objekt Rechteck


Simplot - Rechteck - Plotten - Zeichnen - Eigenschaften - Farbe - Stil - Markierung - Seite - Mittellinie

Namenskürzel: R



 Numerische Grundeigenschaften

 Beschreibung

 M

 Koordinatenwerte des Mittelpunkts M (x;y) des Rechtecks.

 a

 Länge der Seite a des Rechtecks.

 b

 Länge der Seite b des Rechtecks.

 α

 Eigendrehwinkel α in °, der angibt, welche Neigung die Seite a des
 Rechtecks bzgl. der Abszisse besitzt.



Die Werte für die numerischen Grundeigenschaften dieses Objekts sind in den dafür zur Verfügung stehenden Eingabefeldern im obersten Bereich des Fensters festzulegen.

Ein Rechteck kann in der Standard-Darstellungsform bzw. in der 3D-Darstellungsform ausgegeben werden. Durch die Selektion des entsprechenden Eintrags aus der rechts oben angeordneten Auswahlbox kann festgelegt werden, in welcher Art dies erfolgen soll. Bei Wahl der 3D-Darstellungsform ist im dafür vorgesehenen Feld der Wert für die räumliche Tiefe des Kastens festzulegen.



Extras - Übersicht



 Zur Verfügung stehende Extras

 I - Linien horizontal

 II - Linien vertikal

 III - Linien horizontal und vertikal

 IV - Diagonalen in Linienform linksseitig

 V - Diagonalen in Linienform rechtsseitig

 VI - Diagonalen in Linienform beidseitig

 VII - Rauten gefüllt

 VIII - Rechtecke diagonal - gefüllt

 IX - Rechtecke horizontal - gefüllt

 X - Rechtecke vertikal - gefüllt

 XI - Diagonalen in Balkenform linksseitig - gefüllt

 XII - Diagonalen in Balkenform rechtsseitig - gefüllt

 XIII - Punkte

 XIV - Rechtecke diagonal mit Linien - gefüllt

 XV - Rechtecke diagonal mit Linien - ungefüllt

 XVI - Ellipsen

 XVII - Vertikale und horizontale Balken

 XVIII - Diagonale Balken

 XIX - Horizontale Balken - statisch

 XX - Vertikale Balken - statisch

 XXI - Orthogonale Balken - statisch

 XXII - Abgerundet

 XXIII - Rechteckschar



Details zu den zur Verfügung stehenden Extras



 Extras

 Beschreibung - Eigenschaften - Methoden

 I - Linien horizontal

 II - Linien vertikal

 III - Linien horizontal und
 vertikal

 Hor.: Anzahl der horizontal verlaufenden Linien.

 Vert.: Anzahl der vertikal verlaufenden Linien.

 Stil und Farbe der horizontal bzw. vertikal verlaufenden Linien.

 IV - Diagonalen in Linienform
 linksseitig

 V - Diagonalen in Linienform
 rechtsseitig

 VI - Diagonalen in Linienform
 beidseitig

 Hor.: Anzahl der horizontal verlaufenden Linien.

 Vert.: Anzahl der vertikal verlaufenden Linien.

 Stil und Farbe der diagonal verlaufenden Linien.

 VII - Rauten - gefüllt

 Hor.: Anzahl der horizontal angeordneten Rauten.

 Vert.: Anzahl der vertikal angeordneten Rauten.

 Linienstil und Linienfarbe der Rauten.

 Füllfarben und Schraffurarten der Rauten.

 VIII - Rechtecke diagonal -
 gefüllt

 IX - Rechtecke horizontal -
 gefüllt

 X - Rechtecke vertikal - gefüllt

 Hor.: Anzahl der horizontal angeordneten Rechtecke.

 Vert.: Anzahl der vertikal angeordneten Rechtecke.

 Linienstil und Linienfarbe der Rechtecke.

 Füllfarben und Schraffurarten der Rechtecke.

 XI - Diagonalen in Balkenform
 linksseitig - gefüllt

 XII - Diagonalen in Balkenform
 rechtsseitig - gefüllt

 Anz.: Anzahl der diagonal positionierten Balken.

 Linienstil und Linienfarbe der diagonal positionierten Balken.

 Füllfarben und Schraffurarten der diagonal positionierten Balken.

 XIII - Punkte

 Hor.: Anzahl der horizontal angeordneten Punkte.

 Vert.: Anzahl der vertikal angeordneten Punkte.

 Linienstil und Linienfarbe bzw. Füllfarbe sowie Größe der Punkte. Zur
 Auswahl stehen folgende Punktarten:

  • Quadrate gefüllt

  • Quadrate ungefüllt

  • Kreise gefüllt

  • Kreise ungefüllt

  • Rauten gefüllt

  • Rauten ungefüllt

 XIV - Rechtecke diagonal mit
 Linien - gefüllt

 XV - Rechtecke diagonal mit
 Linien - ungefüllt

 Hor.: Anzahl der horizontal angeordneten Rechtecke.

 Vert.: Anzahl der vertikal angeordneten Rechtecke.

 Linienstil und Linienfarbe der Rechtecke.

 Füllfarbe der Rechtecke.

 XVI - Ellipsen

 Hor.: Anzahl der horizontal angeordneten Ellipsen.

 Vert.: Anzahl der vertikal angeordneten Ellipsen.

 Linienstil und Linienfarbe der Ellipsen.

 Füllfarbe der Ellipsen.

 XVII - Vertikale und horizontale
 Balken

 Hor.: Anzahl der horizontal angeordneten Balken.

 Vert.: Anzahl der vertikal angeordneten Balken.

 Linienstil und Linienfarbe der Balken.

 Füllfarbe der Balken.

 XVIII - Diagonale Balken

 Anz.: Anzahl der diagonal angeordneten Balken.

 Linienstil und Linienfarbe der diagonal angeordneten Balken.

 Füllfarbe der diagonal angeordneten Balken.

 XIX - Horizontale Balken
 statisch

 XX - Vertikale Balken statisch

 XXI - Orthogonale Balken
 statisch

 Hor.: Anzahl der horizontal angeordneten Balken.

 Vert.: Anzahl der vertikal angeordneten Balken.

 Linienstil und Linienfarbe der Balken.

 Füllfarben und Schraffurarten der Balken.

 Balkenbreite: Breite der Balken.

 XXII - Abgerundet

 r: Radius der Abrundung der Ecken

 XXIII - Rechteckschar

 Anzahl: Anzahl der in gleichmäßigem Abstand zueinander angeordneten
 Rechtecke.

 Abstand: Abstand der in gleichmäßigem Abstand zueinander angeordneten
 Rechtecke.

 Diagonalen: Ein- bzw. Ausblenden der Diagonalen durch die Eckpunkte der
 Rechtecke.

 Verlängert: Ein- bzw. Ausschalten der Darstellung verlängerter Seiten der
 Rechtecke.



Zusätzliche Optionen



 Zusätzliche Option

 Beschreibung - Eigenschaften - Methoden

 Mittellinien

 Darstellung der Mittellinien des Rechtecks ein- bzw. ausschalten.

 Orthogonalen

 Darstellung der Orthogonalen durch den Mittelpunkt des Rechtecks ein- bzw.
 ausschalten.

 Diagonalen

 Darstellung der Diagonalen durch den Mittelpunkt des Rechtecks ein- bzw.
 ausschalten.

 Innen-Parallelogramm

 Darstellung des Innen-Paralleogramms des Rechtecks ein- bzw. ausschalten.



Nach einer Aktivierung des entsprechenden Kontrollkästchens wird die entsprechende Festlegung angewandt. Für Orthogonalen, Diagonalen und Innen-Parallelogramm können Linienstil und Linienfarbe festgelegt werden.



 Zusätzliche Option

 Beschreibung - Eigenschaften - Methoden

 Rahmen

 Darstellung eines Außenrahmens um das Rechteck durch Aktivierung des
 Kontrollkästchens Rahmen ein- bzw. ausschalten.

 Breite: Festlegung der Breite des Außenrahmens.

 Festlegung der Füllfarbe und Schraffurart des Außenrahmens.

 Layout: Layout der Umrahmung.

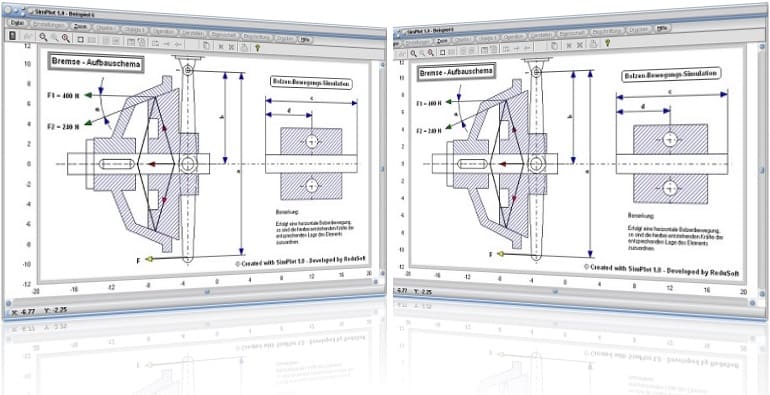

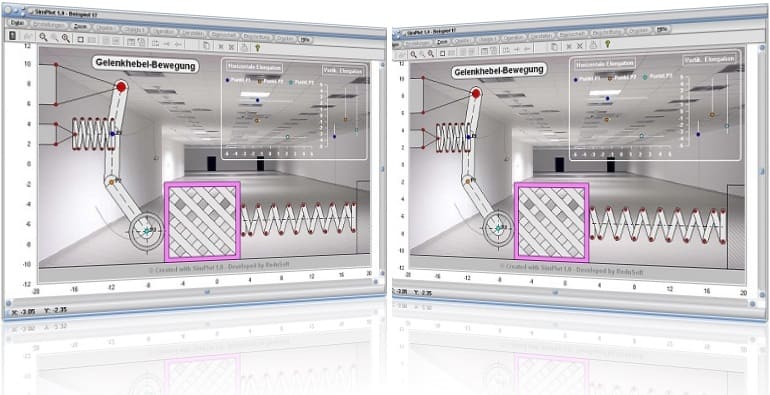

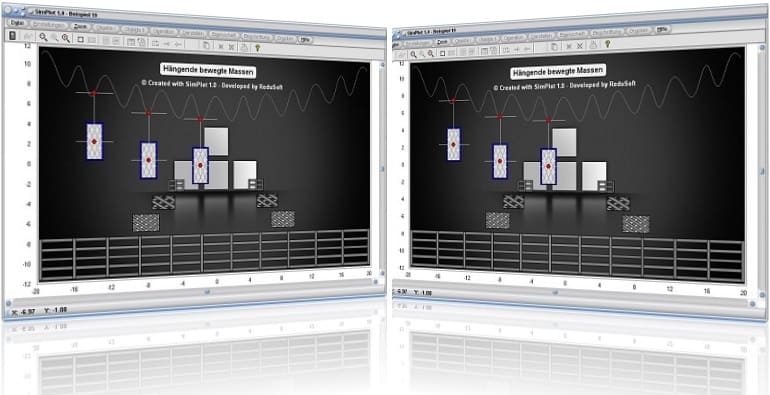

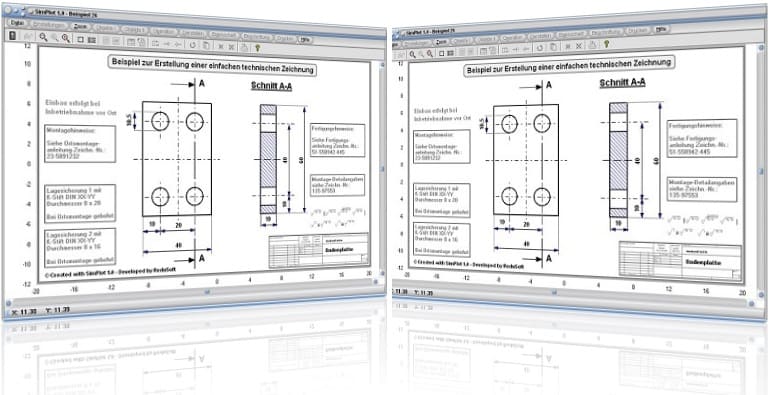

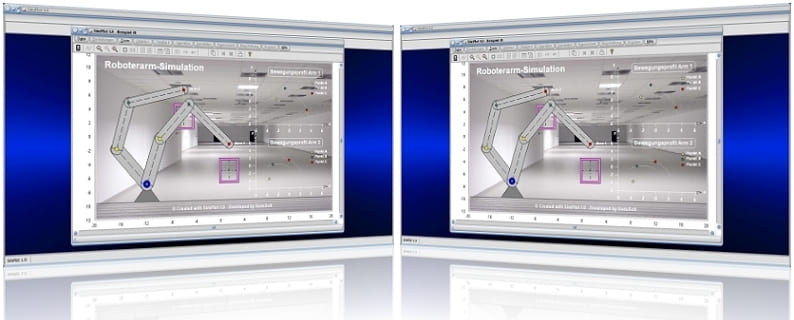

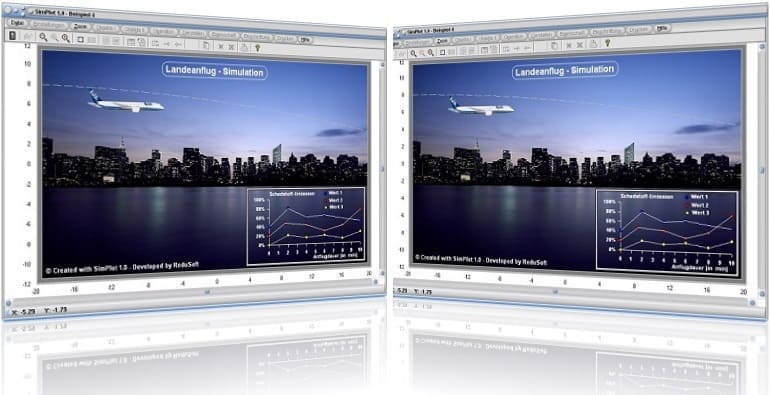

Screenshots einiger Projekte, welche mit SimPlot erzeugt wurden
