Gaußsche Glockenkurve - Fehlerrechnung


MathProf - Gaußsche Glockenkurve - Fehlerkurve - Gauß-Funktion - Parameter - Wahrscheinlichkeit - Berechnen - Funktion - Beispiel - Dichtefunktion - Gaußsche Normalverteilung - Gaußverteilung - Glockenkurve - Gauß - Gauß-Funktion - Gauß-Kurve - Gaußsche Glockenfunktion - Parameter - Zeichnen - Graph - Grafisch - Plot - Plotter - Darstellung - Plotten - Darstellen
Modul Glockenkurve



Im kleinen Unterprogramm
[Stochastik] - [Stetige Verteilungen] - Glockenkurve kann der Einfluss von Parametern auf den Verlauf einer sogenannten Glockenkurve untersucht werden.

MathProf - Gaußsche Glockenkurve - Normalverteilung - Wendepunkte - Fehlerkurve - Gauß-Funktion - Dichtefunktion - Gaußsche Normalverteilung - Gaußverteilung - Gaußglocke - Glockenfunktion - Statistik - Gaußsche Verteilungskurve - Normalverteilte Zufallsgröße - Eigenschaften - Berechnen - Rechner - Grafik - Graph

In diesem Modul können die Parameter a und b einer Gauß-Funktion der Form

Glockenkurve - Gleichung - 1

verändert, und somit deren Wirkung auf den Funktionsverlauf analysiert werden. Besitzt Parameter a den Wert 1/√2p  und Parameter b den Wert 1/√2, so wird die Gaußsche Glockenkurve (liegt bei Normalverteilung vor) dargestellt. Diese Funktion bzw. Kurve trägt auch die Bezeichnungen Gauß-Kurve, Gaußsche Kurve, Gaußsche Glockenfunktion, Gaußglocke, Gaußkurve, Gaußsche Verteilungskurve oder Gaußsche Glocke.

Dieses Teilprogramm dient lediglich dazu, den Einfluss der beiden oben angegebenen Parameter auf das Verhalten der beschriebenen Kurve zu untersuchen. Anwendung findet diese Art der Funktion in der Praxis der Wahrscheinlichkeitsrechnung als Dichtefunktion der Gaußschen Normalverteilung. Detaillierte Berechnungen und Auswertungen zu Sachverhalten dieser Art können im Unterprogramm Stetige Verteilungen durchgeführt werden.

Fehlerrechnung - Absoluter Fehler - Relativer Fehler

Die Fehlerrechnung (Fehler- und Ausgleichsrechnung) befasst sich mit der Genauigkeit der Angabe von Zahlen und Rechenergebnissen.

Absoluter Fehler:

Der absolute Fehler ε gibt die Größe der Abweichung vom wahren Wert eines Ergebnisses an.

ε = a - x

Je genauer ein Näherungswert ist, desto kleiner ist sein absoluter Fehler. Mit der Schranke des absoluten Fehlers eines Näherungswertes a wird eine positive Zahl Δa bezeichnet, welche nicht vom Betrag des absoluten Fehlers übertroffen wird.

-Δa ≤ ε ≤ Δa

bzw.

a - Δa ≤ x ≤ a + Δa

Mittels dieser Schranke ist gleichzeitig eine untere und obere Wertschranke für den wahren Wert x festgelegt, welche Auskunft über die Genauigkeit von a gibt.

Relativer Fehler:

Der relative Fehler dient dazu, Näherungswerte verschiedener Größen hinsichtlich ihrer Genauigkeit vergleichen zu können. Seine Wertschranke ist gegeben mit:

x = a  ± Δa

Als Schranke für den relativen Fehler dient die Größe σ = Δa/a. Der wahre Wert des relativen Fehlers, dessen Darstellung im allgemeinen in Prozentangaben erfolgt, errechnet sich wie folgt:

x = a ± Δσ·100%

mit:
x: Wahrer Wert
ε: Absoluter Fehler
Δa: Schranke des absoluten Fehlers
σ: Schranke des relativen Fehlers

Gaußsches Fehlerfortpflanzungsgesetz - Fehlerfortpflanzung

Messwerte weichen stets vom exakten Wert ab. Abweichungen dieser Art werden mit der jeweilig zugrunde liegenden Formel fortgepflanzt. Aufgrund dieses Sachverhalts wird auch des Messergebnis vom korrekten (richtigen) Wert abweichen. Diese Tatsache wird als Fehlerfortpflanzung bezeichnet. Als lineare Fehlerfortpflanzung wird eine Fehleforpflanzung bezeichnet, wenn die Einzelfehler (Messunsicherheiten der Einzelgrößen) durch Fehlerabschätzung bestimmt wurden.

Messunsicherheiten: Eine Messunsichheit grenzt den Wertebereich ein, innerhalb dessen sich der wahre Wert der Messgröße mit einer festlegbaren Wahrscheinlichkeit befindet.


Bei einem Fortpflanzungsfehler handelt es sich um einen Fehler der Ausgabedaten, der durch Fehler in Eingabedaten erzeugt wurde. Ist der funktionale Zusammenhang zwischen drei Größen x, y und z bekannt, in Form einer Gleichung z = f(x,y) gegeben und liegen die Messergebnisse mit einer Genauigkeit von x = x ± Δx und y = y ± Δx vor, so kann hieraus der mittlere Fehler Δz des Mittelwerts von z berechnet werden.

Die Mittelwerte x und y sind definiert mit:


MathProf - Mittelwert - X - Formel
MathProf - Mittelwert - Y - Formel

Für die von x und y abhängige Größe z = f(x,y) wird der Wert

z = z + Δz

ermittelt. Dieser setzt sich aus dem arithmetischen Mittelwert z = f(x,y) sowie dem mittleren Fehler des Mittelwerts Δz zusammen. Der mittlere Fehler dieses Mittelwerts errechnet sich wie folgt:


MathProf - Mittlerer Fehler - Mittelwert - Formel

Der absolute maximale Fehler der abhängigen Größe z = f(x,y) berechnet sich mit:

MathProf - Absoluter maximaler Fehler - Formel

Mit Hilfe dessen kann der Fehler einer abhängigen Größe auch dann abgeschätzt werden, wenn lediglich wenige auszuwertende Messwerte vorliegen.

Arbeitsblätter - Unterrichtsmaterialien - Nutzung zu Unterrichtszwecken


Mit Hilfe dieses Programms lassen sich unter anderem Grafiken für Arbeitsblätter zur nichtkommerziellen Nutzung für Unterrichtszwecke erstellen. Beachten Sie hierbei jedoch, dass jede Art gewerblicher Nutzung dieser Grafiken und Texte untersagt ist und dass Sie zur Verfielfältigung hiermit erstellter Arbeitsblätter und Unterrichtsmaterialien eine schriftliche Genehmigung des Autors (unseres Unternehmens) benötigen.

Diese kann von einem registrierten Kunden, der im Besitz einer gültigen Softwarelizenz für das entsprechende Programm ist, bei Bedarf unter der ausdrücklichen Schilderung des beabsichtigten Verfielfältigungszwecks sowie der Angabe der Anzahl zu verfielfältigender Exemplare für das entsprechende Arbeitsblatt unter der auf der Impressum-Seite dieses Angebots angegebenen Email-Adresse eingeholt werden. Es gelten unsere AGB.



Aufgaben - Lernen - Üben - Übungen


Dieses Programm eignet sich neben seinem Einsatz als Berechnungs- bzw. Animationsprogramm zudem zum Lernen, zur Aneignung entsprechenden Fachwissens, zum Verstehen sowie zum Lösen verschiedener Aufgaben zum behandelten Fachthema der Mathematik. Durch seine einfache interaktive Handhabbarkeit bietet es die auch Möglichkeit der Durchführung unterschiedlicher Untersuchungen hierzu. Des Weiteren eignet es sich beim Üben dazu, um das Erlernte hinsichtlich praktizierter Übungen bzw. bearbeiteter Übungsaufgaben zu überprüfen und hierzu erworbenes Wissen festigen zu können.

Es kann sowohl zur Einführung in das entsprechende Fachthemengebiet, wie auch zur Erweiterung des bereits hierzu erlangten Fachwissens sowie als Unterstützung bei der Bearbeitung von Anwendungsaufgaben genutzt werden. Des Weiteren eignet es sich auch als Begleiter bei der Bearbeitung von Abituraufgaben sowie zur Vorbereitung auf Klassenarbeiten, zur Unterstützung bei der Abiturvorbereitung und zur Intensivierung des erforderlichen Wissens beim Abitur (Abi) im Mathe-Leistungskurs (LK). Dieses Programm kann auch dabei behilflich sein, einen Begriff zum entsprechenden Fachthema zu erklären.


Mittels der anschaulichen Gestaltung und einfachen Bedienbarbarkeit einzelner Module dieser Software können Fragen zum entsprechenden Themengebiet, die mit den Worten Was ist?, Was sind?, Wie?, Wieviel?, Was bedeutet?, Weshalb?, Warum? beginnen beantwortet werden.

Bei Fragen deren Wörter Welche?, Welcher?, Welches?, Wodurch? bzw. Wie rechnet man? oder Wie berechnet man? sind, können zugrunde liegende Sachverhalte oftmals einfach erklärt und nachvollzogen werden. Auch liefert diese Applikation zu vielen fachthemenbezogenen Problemen eine Antwort und stellt eine diesbezüglich verständliche Beschreibung bzw. Erklärung bereit.



Video



Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.

 Weitere Videos zu einigen in MathProf implementierten Modulen sind auf Youtube unter den folgenden Adressen abrufbar:

Mathematische Funktionen I - Mathematische Funktionen II - Funktionen in Parameterform - Funktionen in Polarform - Kurvenscharen - Funktionsparameter - Kubische Funktionen - Zahlenfolgen - Interaktiv - Rekursive Zahlenfolgen - Interaktiv - Quadratische Funktionen - Interaktiv - Parabel und Gerade - Interaktiv - Ganzrationale Funktionen - Interaktiv - Gebrochenrationale Funktionen - Interaktiv - Kurvendiskussion - Interaktiv - Ober- und Untersummen - Interaktiv - Integralrechnung - Interaktiv - Hypozykoide - Sinusfunktion und Cosinusfunktion - Fourier-Reihen - Implizite Funktionen - Zweipunkteform einer Gerade - Kreis und Punkt - Interaktiv - Kegelschnitte in achsparalleler Lage - Interaktiv - Rechtwinkliges Dreieck - Interaktiv - Allgemeines Dreieck - Interaktiv - Höhensatz - Eulersche Gerade - Richtungsfelder von Differentialgleichungen - Addition und Subtraktion komplexer Zahlen - Binomialverteilung - Interaktiv - Galton-Brett - Satz des Pythagoras - Bewegungen in der Ebene - Dreieck im Raum - Würfel im Raum - Torus im Raum - Schiefer Kegel - Pyramide - Pyramidenstumpf - Doppelpyramide - Hexaeder - Dodekaeder - Ikosaeder - Abgestumpftes Tetraeder - Abgestumpftes Ikosidodekaeder - Johnson Polyeder - Punkte im RaumStrecken im Raum - Rotationskörper - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die X-AchseRotationskörper - Parametergleichungen - Rotation um die Y-Achse - Flächen im Raum I - Flächen im Raum IIAnalyse impliziter Funktionen im Raum - Flächen in Parameterform IFlächen in Parameterform II - Flächen mit Funktionen in Kugelkoordinaten IFlächen mit Funktionen in Kugelkoordinaten II - Flächen mit Funktionen in ZylinderkoordinatenRaumkurven I - Raumkurven II - Raumkurven III - Quadriken - Ellipsoid - Geraden im Raum I - Geraden im Raum II - Ebene durch 3 Punkte - Ebenen im RaumKugel und Gerade - Kugel - Ebene - PunktRaumgittermodelle

Darstellung

Durch die Bedienung der entsprechenden Rollbalken Parameter a und Parameter b können Sie die Parameter a und b der Funktion ändern und somit deren Einfluss untersuchen.

Um Zusammenhänge mit Hilfe von Simulationen zu analysieren, bedienen Sie die Schaltfläche Simulation. Vor dem Start einer Simulation wird Ihnen ein Formular zur Verfügung gestellt, auf welchem Sie die zu simulierende Größe durch eine Aktivierung des entsprechenden Kontrollschalters festlegen. Hierauf können Sie ggf. den Wert für die zu verwendende Verzögerung einstellen. Bestätigen Sie mit Ok. Beendet werden kann die Ausführung einer derartigen Simulation wieder durch eine erneute Betätigung dieser Schaltfläche. Sie trägt nun die Bezeichnung Sim. Stop.

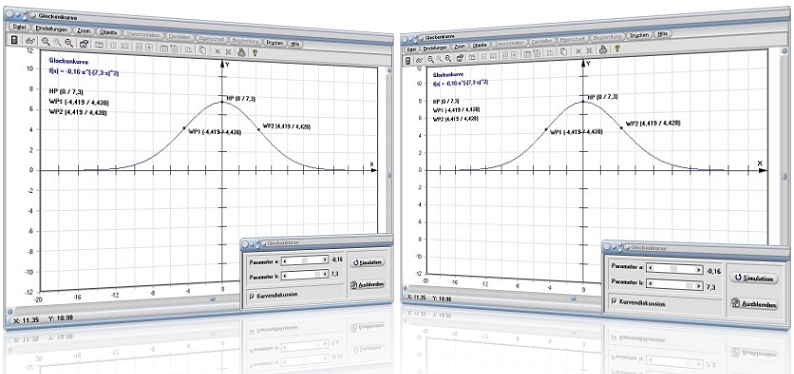

Bedienformular

MathProf - Glockenkurve - Darstellung - Normalverteilung - Fehlerkurve - Parameter

Auf dem Bedienformular, welches durch Anklicken im obersten schmalen Bereich und bei Gedrückthalten der linken Maustaste verschiebbar ist, können Sie u.a. durch die Aktivierung bzw. Deaktivierung des Kontrollkästchens folgende zusätzliche Einstellung vornehmen:

  • Kurvendiskussion: Darstellung und Beschriftung von Hoch- ,Tief- und Wendepunkten der Funktion ein-/ausschalten

Allgemein

Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben. Wie Sie das Layout einer 2D-Darstellung konfigurieren können, erfahren Sie unter Layoutkonfiguration. Methoden zur Implementierung und zum Umgang mit grafischen Objekten werden unter Implementierung und Verwendung grafischer Objekte behandelt.

Weitere Themenbereiche


Beispiel

Werden die Parameter a und b durch eine Positionierung der entsprechenden Rollbalken auf die Werte a = 0,1 und b = 6 eingestellt, so wird die Funktion

Glockenkurve - Gleichung - 2

dargestellt.

Wird das Kontrollkästchen Kurvendiskussion aktiviert, so wird zudem Folgendes ausgegeben:
Funktion f(x) besitzt einen Hochpunkt bei HP (0 / 6) sowie Wendepunkte bei WP1 (7,071 / 3,639) und WP2 (7,071 / 3,639).

Weitere Screenshots zu diesem Modul



MathProf - Gaußsche Glockenkurve - Fehlerkurve - Parameter - Wahrscheinlichkeit - Berechnen - Funktion - Beispiel - Dichtefunktion - Gaußsche Normalverteilung - Gaußverteilung - Gaußglocke - Gauß - Gauß-Funktion - Gauß-Kurve - Gaußsche Glockenfunktion - Gaußsche Verteilungskurve - Formel - Parameter - Zeichnen - Graph - Grafisch - Plot - Plotter - Darstellung - Plotten - Darstellen

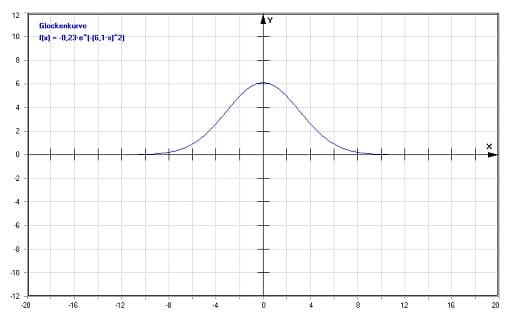

Grafische Darstellung - Beispiel 1

MathProf - Gaußsche Glockenkurve - Berechnen - Formel - Rechner - Zeichnen - Gaußverteilung - Gaußglocke - Fehlerkurve der Normalverteilung - Glockenkurve zeichnen - Fehlerrechnung - Absoluter Fehler - Relativer Fehler - Genauigkeit - Näherungswert

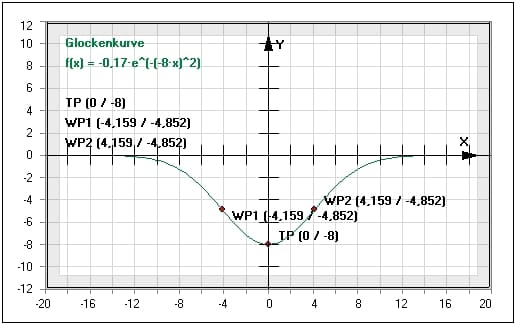

Grafische Darstellung - Beispiel 2

MathProf - Gaußsches Fehlerfortpflanzungsgesetz - Fehlerfortpflanzung - Fehlerfortpflanzungsgesetz - Mittlerer Fehler des Mittelwerts - Absoluter Fehler des Mittelwerts - Fehler des Mittelwerts - Lineare Fehlerfortpflanzung - Größtfehlerabschätzung - Messunsicherheit - Fortpflanzungsfehler - Fehlerfortpflanzung nach Gauß - Berechnen

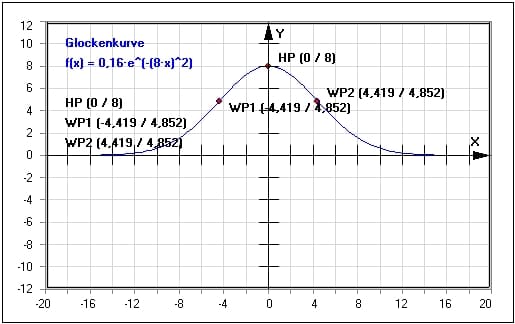

Grafische Darstellung - Beispiel 3

MathProf - Gaußglocke - Gaußkurve - Gaußsche Normalverteilung - Gaußsche Verteilungskurve - Funktion - Gaußsche Glocke - Gauß-Verteilung - Gaußsche Normalverteilung - Gaußsche Kurve - Plotten - Glockenkurve - Darstellen - Berechnen - Rechner

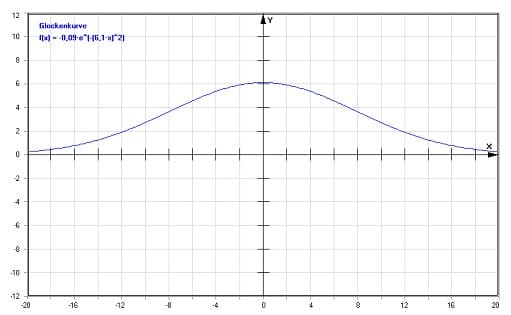

Grafische Darstellung - Beispiel 4
