Zweiblatt-Kurve



Zweiblatt - Kurve - Formel - Funktion - Gleichung - Definition - Graph - Rechner - Berechnen - Darstellen - Zeichnen - Plotten

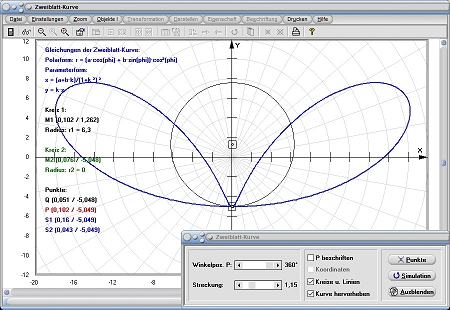

Modul Zweiblatt-Kurve



Im kleinen Unterprogramm [Analysis] -[ Kurven n-ter Ordnung] - Zweiblatt-Kurve kann die Konstruktion einer Zweiblatt-Kurve untersucht werden.



Zweiblatt - Kurve - Formel - Funktion - Gleichung - Definition - Graph - Rechner - Berechnen - Darstellen - Zeichnen - Plotten


Eine Zweiblattkurve (Bifoliumkurve) ist eine Kurve, die durch eine implizite, biquadratische Funktion der Form (x² + y²)² = ax²y beschrieben werden kann.

Konstruiert werden kann eine derartige Kurve folgendermaßen:
Bewegt sich ein Punkt P gleichförmig auf einer Kreisbahn, wird ein zweiter Punkt Q auf dem Kreis festgehalten und wird die Lage zweier Punkte S1 und S2 so bestimmt, dass deren horizontale Abstände S1P sowie S2P stets den Abstand 2·OP besitzen, so kann eine Zweiblatt-Kurve punktweise erzeugt werden.

Dieses Unterprogramm ermöglicht die Erzeugung einer derartigen Kurve, die der Bedingung (x² + y²)² = 8rx²y genügt (r = Radius des Kreises K1), und zeigt die allgemeine Nutzbarkeit dieses Verfahrens. Eine "echte" Zweiblattkurve erhalten Sie, wenn sich die Punkte Q und M1 auf der y-Achse befinden und ein Streckfaktor von 1 eingestellt wird.


Darstellung


Untersuchungen zu Sachverhalten dieser Art können Sie durchführen, wenn Sie Folgendes durchführen:

  1. Um den Kreismittelpunkt M oder Punkt Q exakt zu positionieren, bedienen Sie die Schaltfläche Punkte auf dem Bedienformular und geben die hierfür relevanten Koordinatenwerte im daraufhin erscheinenden Formular ein. Übernommen werden diese, wenn Sie die sich dort befindende Schaltfläche Ok bedienen.

  2. Sollen die Positionen des Kreismittelpunkts M oder des Punkts Q mit der Maus verändert werden, so klicken Sie mit der linken Maustaste in den rechteckig umrahmten Mausfangbereich und bewegen den Mauscursor bei gedrückt gehaltener Maustaste.

  3. Mit Hilfe des Schiebereglers Winkelpos. P bewegen Sie Punkt P auf der Peripherie des Kreises K1 um den entsprechenden Winkel. Den horizontalen Abstand der beiden Punkte S1 und S2 stellen Sie durch die Bedienung des Rollbalkens Streckung ein.

  4. Um Zusammenhänge mit Hilfe von Simulationen zu analysieren, bedienen Sie die Schaltfläche Simulation. Vor dem Start einer Simulation wird Ihnen ein Formular zur Verfügung gestellt, auf welchem Sie die zu simulierende Größe durch eine Aktivierung des entsprechenden Kontrollschalters festlegen. Bestätigen Sie mit Ok. Beendet werden kann die Ausführung einer derartigen Simulation wieder durch eine erneute Betätigung dieser Schaltfläche. Sie trägt nun die Bezeichnung Sim. Stop.



Video



Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.

 Weitere Videos zu einigen in MathProf implementierten Modulen sind auf Youtube unter den folgenden Adressen abrufbar:

Mathematische Funktionen I - Mathematische Funktionen II - Funktionen in Parameterform - Funktionen in Polarform - Kurvenscharen - Funktionsparameter - Kubische Funktionen - Zahlenfolgen - Interaktiv - Rekursive Zahlenfolgen - Interaktiv - Quadratische Funktionen - Interaktiv - Parabel und Gerade - Interaktiv - Ganzrationale Funktionen - Interaktiv - Gebrochenrationale Funktionen - Interaktiv - Kurvendiskussion - Interaktiv - Ober- und Untersummen - Interaktiv - Integralrechnung - Interaktiv - Hypozykoide - Sinusfunktion und Cosinusfunktion - Fourier-Reihen - Implizite Funktionen - Zweipunkteform einer Gerade - Kreis und Punkt - Interaktiv - Kegelschnitte in achsparalleler Lage - Interaktiv - Rechtwinkliges Dreieck - Interaktiv - Allgemeines Dreieck - Interaktiv - Höhensatz - Eulersche Gerade - Richtungsfelder von Differentialgleichungen - Addition und Subtraktion komplexer Zahlen - Binomialverteilung - Interaktiv - Galton-Brett - Satz des Pythagoras - Bewegungen in der Ebene - Dreieck im Raum - Würfel im Raum - Torus im Raum - Schiefer Kegel - Pyramide - Pyramidenstumpf - Doppelpyramide - Hexaeder - Dodekaeder - Ikosaeder - Abgestumpftes Tetraeder - Abgestumpftes Ikosidodekaeder - Johnson Polyeder - Punkte im RaumStrecken im Raum - Rotationskörper - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die X-AchseRotationskörper - Parametergleichungen - Rotation um die Y-Achse - Flächen im Raum I - Flächen im Raum IIAnalyse impliziter Funktionen im Raum - Flächen in Parameterform IFlächen in Parameterform II - Flächen mit Funktionen in Kugelkoordinaten IFlächen mit Funktionen in Kugelkoordinaten II - Flächen mit Funktionen in ZylinderkoordinatenRaumkurven I - Raumkurven II - Raumkurven III - Quadriken - Ellipsoid - Geraden im Raum I - Geraden im Raum II - Ebene durch 3 Punkte - Ebenen im RaumKugel und Gerade - Kugel - Ebene - PunktRaumgittermodelle


Bedienformular



MathProf - Trisektrix - Formel - Funktion - Gleichung - Fläche - Flächeninhalt - Kreis - Asymptote - Definition - Graph - Rechner - Berechnen - Darstellen - Zeichnen - Plotten

Auf dem Bedienformular, welches durch Anklicken im obersten schmalen Bereich und bei Gedrückthalten der linken Maustaste verschiebbar ist, können Sie u.a. durch die Aktivierung bzw. Deaktivierung der entsprechenden Kontrollkästchen folgende zusätzliche Einstellungen vornehmen:

  • P beschriften: Punktbeschriftung ein-/ausschalten
  • Koordinaten: Anzeige der Koordinatenwerte dargestellter Punkte ein-/ausschalten
  • Kreise u. Linien: Darstellung der zur Konstruktion benötigter Kreise und der Strecken ein-/ausblenden
  • Kurve hervorheben: Linienstärke der Zweiblatt-Kurve normal/fett

Allgemein

Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben. Wie Sie das Layout einer 2D-Darstellung konfigurieren können, erfahren Sie unter Layoutkonfiguration. Methoden zur Implementierung und zum Umgang mit grafischen Objekten werden unter Implementierung und Verwendung grafischer Objekte behandelt.

Weitere Themenbereiche

Funktionen in Parameterform
Funktionen in Polarform
Darstellung implizit definierter Funktionen

Beispiel

Es gilt, sich eine Zweiblatt-Kurve ausgeben zu lassen, welche der Bedingung (x² + y²)² = 32x²y genügt.

Positionieren Sie den Rollbalken Streckfaktor auf den Wert 1. Legen Sie die Koordinatenwerte für Punkt M1 mit (4 / 0) und die Koordinatenwerte für Punkt Q mit (0 / 0) fest.

Somit besitzt Kreis K1 den Radius r = 4 und die dargestellte Kurve kann mit (x² + y²)² = 8·4·x²y = 32x²y beschrieben werden.

Um sich eine Kurve ausgeben zu lassen, welche der Bedingung (x² + y²)² = 40x²y genügt, wäre ein Radius von r = 5 festzulegen und somit Punkt M auf (5 / 0) zu positionieren, denn die zu erfüllende Gleichungsbedingung würde lauten: (x² + y²)² = 8·5·x²y.

Weitere Screenshots zu diesem Modul



MathProf - Trisektrix - Formel - Funktion - Gleichung - Fläche - Flächeninhalt - Kreis - Asymptote - Definition - Graph - Rechner - Berechnen - Darstellen - Zeichnen - Plotten
Grafische Darstellung - Beispiel 1

MathProf - Trisektrix - Formel - Funktion - Gleichung - Fläche - Flächeninhalt - Kreis - Asymptote - Definition - Graph - Rechner - Berechnen - Darstellen - Zeichnen - Plotten

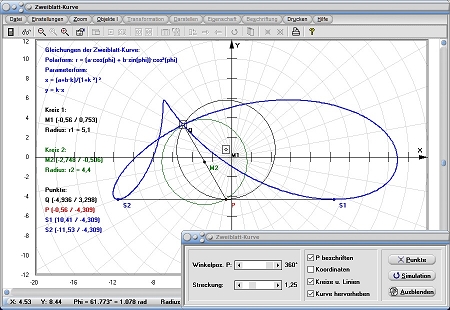

Grafische Darstellung - Beispiel 2
