Lemoine-Punkt


MathProf - Lemoine Punkt - Dreieck - Symmediane - Seitenhalbierende - Winkelhalbierende - Rechner - Berechnen - Darstellen - Zeichnen - Grafisch

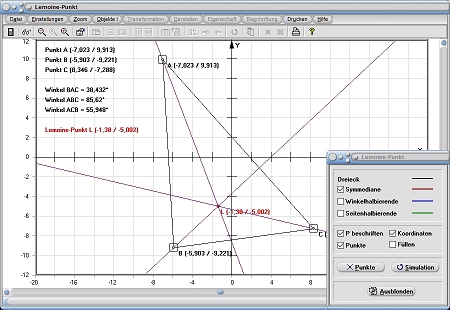

Modul Lemoine-Punkt



Im Unterprogramm [Trigonometrie] - [Weitere Dreiecke] - Lemoine-Punkt können Untersuchungen zum Lemoine-Punkt eines Dreiecks durchgeführt werden.



MathProf - Lemoine Punkt - Dreieck - Symmediane - Seitenhalbierende - Winkelhalbierende - Rechner - Berechnen - Darstellen - Zeichnen - Grafisch



Gegeben sei ein beliebiges Dreieck mit den Eckpunkten A, B und C. In dieses Dreieck werden dessen Winkelhalbierende, sowie Seitenhalbierende eingezeichnet. Hierauf werden die Seitenhalbierenden an den Winkelhalbierenden gespiegelt. Die hierdurch entstandenen Geraden werden als Symmediane bezeichnet. Es kann festgestellt werden, dass diese Symmediane einen gemeinsamen Schnittpunkt besitzen, den Lemoine-Punkt L.

Die Abstände des Punktes L zu den Geraden durch BC, CA und AB sind proportional zu den Längen der Seiten BC, CA und AB des Dreiecks ABC. Der Lemoine-Punkt ist das isogonale Konjugat des Schwerpunktes.

Diese Sachverhalte können in diesem Unterprogramm analysiert werden.

Das Programm ermöglicht, nach Aktivierung des entsprechenden Kontrollkästchens, zudem:

  • Symmediane: Darstellung der Symmediane des Dreiecks
  • Winkelhalbierende: Darstellung der Winkelhalbierenden des Dreiecks
  • Seitenhalbierende: Darstellung der Seitenhalbierenden des Dreiecks

Hinweis zum Begriff 'isogonal':
Verbindet man in einem Dreieck einen Punkt P, der nicht auf den Verlängerungen der Dreiecksseiten liegt, mit den Ecken und spiegelt diese Verbindungsgeraden an den entsprechenden Winkelhalbierenden, so verlaufen die Spiegelbilder wieder durch einen gemeinsamen Punkt P'. Diesen Punkt bezeichnet man als den zu P isogonal konjugierten Punkt, oder als das isogonale Konjugat von P. Ist P' isogonal konjugiert zu P, so ist auch P isogonales Konjugat von P'.

Darstellung

Führen Sie Folgendes aus, um Analysen zu diesem Fachthema durchzuführen:

  1. Zur exakten Positionierung der Eckpunkte des Dreiecks klicken Sie auf die Schaltfläche Punkte auf dem Bedienformular und geben die hierfür relevanten Koordinatenwerte im daraufhin erscheinenden Formular ein. Übernommen werden diese, wenn Sie die sich dort befindende Schaltfläche Ok bedienen.

  2. Möchten Sie die Positionen von Anfasspunkten des Dreiecks mit der Maus verändern, klicken Sie in den rechteckig umrahmten Mausfangbereich und bewegen den Mauscursor bei gedrückt gehaltener Maustaste.

  3. Um Zusammenhänge mit Hilfe von Simulationen zu analysieren, bedienen Sie die Schaltfläche Simulation. Vor dem Start einer Simulation wird Ihnen ein Formular zur Verfügung gestellt, auf welchem Sie die zu simulierende Größe durch eine Aktivierung des entsprechenden Kontrollschalters festlegen. Bestätigen Sie mit Ok. Beendet werden kann die Ausführung einer derartigen Simulation wieder durch eine erneute Betätigung dieser Schaltfläche. Sie trägt nun die Bezeichnung Sim. Stop.
Hinweis:
Um sich detaillierte Informationen bzgl. der Eigenschaften des Dreiecks ABC ausgeben zu lassen, wählen Sie den Menüpunkt Datei - Dreieckseigenschaften.  Hierauf erscheint ein Ausgabefenster mit den relevanten Daten. Um diese im *.txt-Format zu speichern, verwenden Sie den dort vorhandenden Menüeintrag Datei - Ergebnisse speichern.

Arbeitsblätter - Unterrichtsmaterialien - Nutzung zu Unterrichtszwecken


Mit Hilfe dieses Programms lassen sich unter anderem Grafiken für Arbeitsblätter zur nichtkommerziellen Nutzung für Unterrichtszwecke erstellen. Beachten Sie hierbei jedoch, dass jede Art gewerblicher Nutzung dieser Grafiken und Texte untersagt ist und dass Sie zur Verfielfältigung hiermit erstellter Arbeitsblätter und Unterrichtsmaterialien eine schriftliche Genehmigung des Autors (unseres Unternehmens) benötigen.

Diese kann von einem registrierten Kunden, der im Besitz einer gültigen Softwarelizenz für das entsprechende Programm ist, bei Bedarf unter der ausdrücklichen Schilderung des beabsichtigten Verfielfältigungszwecks sowie der Angabe der Anzahl zu verfielfältigender Exemplare für das entsprechende Arbeitsblatt unter der auf der Impressum-Seite dieses Angebots angegebenen Email-Adresse eingeholt werden. Es gelten unsere AGB.



Aufgaben - Lernen - Üben - Übungen


Dieses Programm eignet sich neben seinem Einsatz als Berechnungs- bzw. Animationsprogramm zudem zum Lernen, zur Aneignung entsprechenden Fachwissens, zum Verstehen sowie zum Lösen verschiedener Aufgaben zum behandelten Fachthema der Mathematik. Durch seine einfache interaktive Handhabbarkeit bietet es die auch Möglichkeit der Durchführung unterschiedlicher Untersuchungen hierzu. Des Weiteren eignet es sich beim Üben dazu, um das Erlernte hinsichtlich praktizierter Übungen bzw. bearbeiteter Übungsaufgaben zu überprüfen und hierzu erworbenes Wissen festigen zu können.

Es kann sowohl zur Einführung in das entsprechende Fachthemengebiet, wie auch zur Erweiterung des bereits hierzu erlangten Fachwissens sowie als Unterstützung bei der Bearbeitung von Mathe-Anwendungsaufgaben genutzt werden.

Mittels der anschaulichen Gestaltung und einfachen Bedienbarbarkeit einzelner Module dieser Software können Fragen zum entsprechenden Themengebiet, die mit den Worten Was ist?, Was sind?, Wie?, Wieviel?, Was bedeutet?, Weshalb?, Warum? beginnen beantwortet werden.

Eine mathematische Herleitung dient dazu, zu erklären, weshalb es zu einer Aussage kommt. Derartige Folgerungen sind unter anderem dazu dienlich, um zu verstehen, weshalb eine Formel bzw. Funktion Verwendung finden kann. Dieses Modul kann auch in diesem Fall hilfreich sein und ermöglicht es durch dessen Nutzung oftmals, einer entsprechenden Herleitung bzw. einem mathematischen Beweis zu folgen, oder einen Begriff zum entsprechenden Fachthema zu erklären.

Bei Fragen deren Wörter Welche?, Welcher?, Welches?, Wodurch? bzw. Wie rechnet man? oder Wie berechnet man? sind, können zugrunde liegende Sachverhalte oftmals einfach erklärt und nachvollzogen werden. Auch liefert diese Applikation zu vielen fachthemenbezogenen Problemen eine Antwort und stellt eine diesbezüglich verständliche Beschreibung bzw. Erklärung bereit.


Video



Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.

 Weitere Videos zu einigen in MathProf implementierten Modulen sind auf Youtube unter den folgenden Adressen abrufbar:

Mathematische Funktionen I - Mathematische Funktionen II - Funktionen in Parameterform - Funktionen in Polarform - Kurvenscharen - Funktionsparameter - Kubische Funktionen - Zahlenfolgen - Interaktiv - Rekursive Zahlenfolgen - Interaktiv - Quadratische Funktionen - Interaktiv - Parabel und Gerade - Interaktiv - Ganzrationale Funktionen - Interaktiv - Gebrochenrationale Funktionen - Interaktiv - Kurvendiskussion - Interaktiv - Ober- und Untersummen - Interaktiv - Integralrechnung - Interaktiv - Hypozykoide - Sinusfunktion und Cosinusfunktion - Fourier-Reihen - Implizite Funktionen - Zweipunkteform einer Gerade - Kreis und Punkt - Interaktiv - Kegelschnitte in achsparalleler Lage - Interaktiv - Rechtwinkliges Dreieck - Interaktiv - Allgemeines Dreieck - Interaktiv - Höhensatz - Eulersche Gerade - Richtungsfelder von Differentialgleichungen - Addition und Subtraktion komplexer Zahlen - Binomialverteilung - Interaktiv - Galton-Brett - Satz des Pythagoras - Bewegungen in der Ebene - Dreieck im Raum - Würfel im Raum - Torus im Raum - Schiefer Kegel - Pyramide - Pyramidenstumpf - Doppelpyramide - Hexaeder - Dodekaeder - Ikosaeder - Abgestumpftes Tetraeder - Abgestumpftes Ikosidodekaeder - Johnson Polyeder - Punkte im RaumStrecken im Raum - Rotationskörper - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die X-AchseRotationskörper - Parametergleichungen - Rotation um die Y-Achse - Flächen im Raum I - Flächen im Raum IIAnalyse impliziter Funktionen im Raum - Flächen in Parameterform IFlächen in Parameterform II - Flächen mit Funktionen in Kugelkoordinaten IFlächen mit Funktionen in Kugelkoordinaten II - Flächen mit Funktionen in ZylinderkoordinatenRaumkurven I - Raumkurven II - Raumkurven III - Quadriken - Ellipsoid - Geraden im Raum I - Geraden im Raum II - Ebene durch 3 Punkte - Ebenen im RaumKugel und Gerade - Kugel - Ebene - PunktRaumgittermodelle


Bedienformular


MathProf - Lemoine Punkt - Dreieck - Symmediane - Seitenhalbierende - Winkelhalbierende - Rechner - Berechnen - Darstellen - Zeichnen - Grafisch

Auf dem Bedienformular, welches durch Anklicken im obersten schmalen Bereich und bei Gedrückthalten der linken Maustaste verschiebbar ist, können Sie u.a. durch die Aktivierung bzw. Deaktivierung der entsprechenden Kontrollkästchen folgende zusätzliche Einstellungen vornehmen:


  • P beschriften: Punktbeschriftung ein-/ausschalten
  • Koordinaten: Anzeige der Koordinatenwerte dargestellter Punkte ein-/ausschalten
  • Punkte: Darstellung ermittelter Punkte ein-/ausschalten
  • Füllen: Farbfüllung des Dreiecks ABC ein-/ausschalten

Allgemein

Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben. Wie Sie das Layout einer 2D-Darstellung konfigurieren können, erfahren Sie unter Layoutkonfiguration. Methoden zur Implementierung und zum Umgang mit grafischen Objekten werden unter Implementierung und Verwendung grafischer Objekte behandelt.

Weitere Themenbereiche

Allgemeines Dreieck aus Seitenlängen und Winkeln
Allgemeines Dreieck durch 3 Punkte
Allgemeines Dreieck – Interaktiv

Beispiel


Lassen Sie sich ein Dreieck darstellen, welches durch die Eckpunkte A (-6 / 2), B (-3 / -7) und C (5 / 4) beschrieben wird, so gibt das Programm (nach Aktivierung der entsprechenden Kontrollkästchen) folgende Werte aus:

Lemoine-Punkt:

Punkt L (-2,588 / -0,362)

Innenwinkel des Dreiecks ABC:

Winkel BAC: 81,87°
Winkel ABC: 54,462°
Winkel ACB: 43,668°


Weitere Screenshots zu diesem Modul



MathProf - Lemoine Punkt - Dreieck - Symmediane - Seitenhalbierende - Winkelhalbierende - Rechner - Berechnen - Darstellen - Zeichnen - Grafisch
Grafische Darstellung - Beispiel 1

MathProf - Lemoine Punkt - Dreieck - Symmediane - Seitenhalbierende - Winkelhalbierende - Rechner - Berechnen - Darstellen - Zeichnen - Grafisch

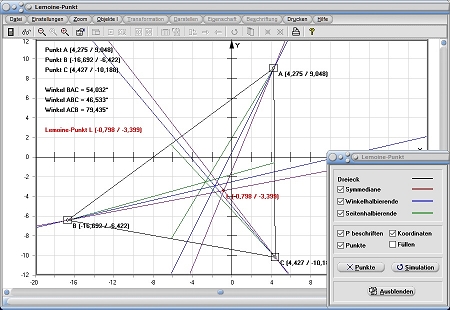

Grafische Darstellung - Beispiel 2

MathProf - Lemoine Punkt - Dreieck - Symmediane - Seitenhalbierende - Winkelhalbierende - Rechner - Berechnen - Darstellen - Zeichnen - Grafisch

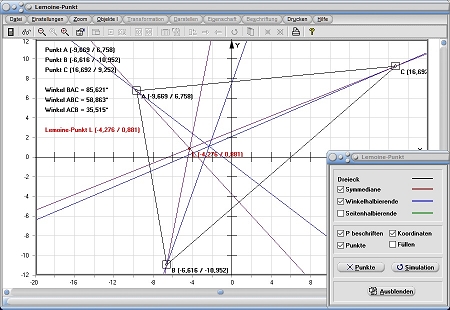

Grafische Darstellung - Beispiel 3


Screenshots und Kurzbeschreibungen einiger Module zu entsprechenden Themenbereichen

Eine kleine Übersicht in Form von Bildern und kurzen Beschreibungen über einige zu den einzelnen Fachthemengebieten dieses Programms implementierte Unterprogramme finden Sie unter Screenshots zum Themengebiet Analysis - Screenshots zum Themengebiet Geometrie - Screenshots zum Themengebiet Trigonometrie - Screenshots zum Themengebiet Algebra - Screenshots zum Themengebiet 3D-Mathematik - Screenshots zum Themengebiet Stochastik - Screenshots zum Themengebiet Vektoralgebra sowie unter Screenshots zu sonstigen Themengebieten.

Nützliche Infos zu diesem Themengebiet



Hilfreiche Informationen zu diesem Fachthema sind unter Wikipedia - Lemoinepunkt zu finden.
