für das Modul zur Durchführung von Analysen und Berechnungen mit Kreisringen bzw. Kreisscheiben.

In diesem Unterprogramm erfolgt nach einer Festlegung der Radien des Außenkreises sowie des Innenkreises des Kreisrings unter anderem dessen Flächenberechnung.


Der Rechner führt hierfür relevante Operationen mit dem Ring durch und stellt die entsprechenden Zusammenhänge grafisch dar. Dieses Unterprogramm ermöglicht das Berechnen der Werte aller wesentlicher Größen zu diesem Fachthema.

MathProf - Software für interaktive Mathematik

Weitere relevante Seiten zu diesem Programm


Durch die Ausführung eines Klicks auf die nachfolgend gezeigte Schaltfläche gelangen Sie zur Startseite dieser Homepage.

Zur Startseite dieser Homepage

Durch die Ausführung eines Klicks auf die nachfolgend gezeigte Schaltfläche gelangen Sie zur Videoauswahl zu MathProf 5.0.

Zu den Videos zu MathProf 5.0

Durch die Ausführung eines Klicks auf die nachfolgend gezeigte Schaltfläche können Sie eine kostenlose Demoversion des Programms MathProf 5.0 herunterladen.

Zum Download der Demoversion von MathProf 5.0


Themen und Stichworte zu diesem Modul:

Kreisring - Kreisringe - Ring - Konzentrische Kreise - Rohrquerschnit - Rohr - Kreisumfang - Mittlerer Radius - Mittlerer Durchmesser - Ring berechnen - Umfang eines Rings - Innenradius - Außenradius - Radien berechnen - Außenkreis - Innenkreis - Umfang - Mittelkreis - Innerer Durchmesser - Äußerer Durchmesser - Kreisringfläche - Innendurchmesser - Querschnitt - Radius - Ringbreite - Ringe - Ringförmig - Außenring - Innenring - Fläche - Herleitung - Beweis - Was ist - Welche - Welcher - Welches - Wodurch - Bedeutung - Was bedeutet - Erklärung - Einfach erklärt - Beschreibung - Definition - Flächeninhalt - Breite - Loch - Außendurchmesser - Arbeitsblatt - Arbeitsblätter - Unterrichtsmaterial - Unterrichtsmaterialien - Einführung - Klassenarbeit - Klassenarbeiten - Anwendungsaufgaben - Lernen - Erlernen - Übungsaufgaben - Üben - Übungen - Lösungen - Aufgaben - Begriff - Begriffe - Mathe - Mathematik - Formel - Durchmesser - Eigenschaften - Zeichnen - Gestreckte Länge - Bilder - Graph - Plotten - Grafik - Darstellung - Berechnung - Formeln - Darstellen - Rechner - Berechnen - Querschnittsberechnung - Querschnittsfläche


Durch die Ausführung eines Klicks auf die nachfolgend gezeigte Schaltfläche gelangen Sie zum Inhaltsverzeichnis der in MathProf 5.0 implementierten Module bzw. zur Bestellseite für das Programm.

Zum Inhaltsverzeichnis von MathProf 5.0 MathProf 5.0 bestellen


 Kreisring


MathProf - Kreisring - Kreis - Ring - Außenkreis - Innenkreis - Umfang - Fläche - Berechnen - Durchmesser - Zeichnen - Beispiel - Konzentrische Kreise - Mittlerer Radius - Mittlerer Durchmesser - Mittelkreis - Innerer Durchmesser - Äußerer Durchmesser - Darstellen - Rechner - Berechnen
Modul Kreisring



Das kleine Unterprogramm [Geometrie] - [Kreisausschnitt - Kreissegment] - Kreisring ermöglicht die Durchführung interaktiver Untersuchungen mit Kreisringen.



MathProf - Kreisring - Eigenschaften - Ring berechnen - Kreisringfläche - Außendurchmesser - Innendurchmesser - Ringe - Ringförmig - Außenring - Innenring - Definition - Breite - Loch - Radius - Mittelkreis - Außenkreis - Innnenkreis - Flächeninhalt - Konzentrische Kreise - Rechner - Berechnen - Zeichnen



Als Kreisring wird die Fläche bezeichnet, welche sich zwischen zwei konzentrisch angeordneten Kreisen befindet, die denselben (gemeinsamen) Mittelpunkt besitzen. Er besitzt einen Außenkreis (Umkreis) sowie einen Innenkreis (Inkreis).

Mittlerer Durchmesser: Der mittlere Durchmesser eines Kreisrings ist das Mittel des Außendurchmessers und des Innendurchmessers dessen.

Außenradius - Innenradius: Als Außenradius wird der größere der beiden Radien eines Kreisrings bezeichnet. Der Innenradius dessen ist der kleinere dieser.

Außendurchmesser - Innendurchmesser: Der Außendurchmesser ist der größere der beiden Durchmesser eines Kreisrings. Als Innendurchmesser wird der kleinere derer angegeben.

Querschnitt: Ein Querschnitt ist ein ebener Schnitt, der quer zur Längsrichtung eines Körpers stattfindet.



Bedienung


Um den Innen- bzw. den Außenradius des in diesem Modul dargestellten Kreisrings zu verändern, klicken Sie in den rechteckig umrahmten Mausfangbereich des Punkts A bzw. B und bewegen den Mauscursor bei gedrückt gehaltener Maustaste nach links bzw. rechts.

Möchten Sie einen der Punkte exakt positionieren, so benutzen Sie die Schaltfläche Punkte auf dem Bedienformular und geben die hierfür relevanten Koordinatenwerte im daraufhin erscheinenden Formular ein. Übernommen werden diese, wenn Sie die sich dort befindende Schaltfläche Ok bedienen.

Um Zusammenhänge mit Hilfe von Simulationen zu analysieren, bedienen Sie die Schaltfläche Simulation. Vor dem Start einer Simulation wird Ihnen ein Formular zur Verfügung gestellt, auf welchem Sie die zu simulierende Größe durch eine Aktivierung des entsprechenden Kontrollschalters festlegen. Hierauf können Sie ggf. den Wert für die zu verwendende Verzögerung einstellen. Bestätigen Sie mit Ok. Beendet werden kann die Simulation wieder durch eine Bedienung der Schaltfläche Sim. Stop.


Formeln


Nachfolgend aufgeführt sind einige Formeln, welche zur Berechnung der Werte entsprechender Größen eines Kreisrings relevant sind.

Flächeninhalt: A = A1 - A2 = π·r12 - π·r22
Umfang: U = u1 + u2 = 2·π·r1 - 2·π·r2
Außenradius: ra = (U - 2π·r2)/(2π)
Innenradius: ri = (U - 2π·r1)/(2π)


mit:
r1: Außenradius des Kreises
r2: Innenradius des Kreises
u
1: Umfang des äußeren Kreises
u
2: Umfang des inneren Kreises
A1: Fläche des äußeren Kreises
A2: Fläche des inneren Kreises


Arbeitsblätter - Unterrichtsmaterialien - Nutzung zu Unterrichtszwecken


Mit Hilfe dieses Programms lassen sich unter anderem Grafiken für Arbeitsblätter zur nichtkommerziellen Nutzung für Unterrichtszwecke erstellen. Beachten Sie hierbei jedoch, dass jede Art gewerblicher Nutzung dieser Grafiken und Texte untersagt ist und dass Sie zur Verfielfältigung hiermit erstellter Arbeitsblätter und Unterrichtsmaterialien eine schriftliche Genehmigung des Autors (unseres Unternehmens) benötigen.

Diese kann von einem registrierten Kunden, der im Besitz einer gültigen Softwarelizenz für das entsprechende Programm ist, bei Bedarf unter der ausdrücklichen Schilderung des beabsichtigten Verfielfältigungszwecks sowie der Angabe der Anzahl zu verfielfältigender Exemplare für das entsprechende Arbeitsblatt unter der auf der Impressum-Seite dieses Angebots angegebenen Email-Adresse eingeholt werden. Es gelten unsere AGB.



Aufgaben - Lernen - Üben - Übungen


Dieses Programm eignet sich neben seinem Einsatz als Berechnungs- bzw. Animationsprogramm zudem zum Lernen, zur Aneignung entsprechenden Fachwissens, zum Verstehen sowie zum Lösen verschiedener Aufgaben zum behandelten Fachthema der Mathematik. Durch seine einfache interaktive Handhabbarkeit bietet es die auch Möglichkeit der Durchführung unterschiedlicher Untersuchungen hierzu. Des Weiteren eignet es sich beim Üben dazu, um das Erlernte hinsichtlich praktizierter Übungen bzw. bearbeiteter Übungsaufgaben zu überprüfen und hierzu erworbenes Wissen festigen zu können.

Es kann sowohl zur Einführung in das entsprechende Fachthemengebiet, wie auch zur Erweiterung des bereits hierzu erlangten Fachwissens sowie als Unterstützung bei der Bearbeitung von Mathe-Anwendungsaufgaben genutzt werden.

Mittels der anschaulichen Gestaltung und einfachen Bedienbarbarkeit einzelner Module dieser Software können Fragen zum entsprechenden Themengebiet, die mit den Worten Was ist?, Was sind?, Wie?, Wieviel?, Was bedeutet?, Weshalb?, Warum? beginnen beantwortet werden.

Eine mathematische Herleitung dient dazu, zu erklären, weshalb es zu einer Aussage kommt. Derartige Folgerungen sind unter anderem dazu dienlich, um zu verstehen, weshalb eine Formel bzw. Funktion Verwendung finden kann. Dieses Modul kann auch in diesem Fall hilfreich sein und ermöglicht es durch dessen Nutzung oftmals, einer entsprechenden Herleitung bzw. einem mathematischen Beweis zu folgen, oder einen Begriff zum entsprechenden Fachthema zu erklären.

Bei Fragen deren Wörter Welche?, Welcher?, Welches?, Wodurch? bzw. Wie rechnet man? oder Wie berechnet man? sind, können zugrunde liegende Sachverhalte oftmals einfach erklärt und nachvollzogen werden. Auch liefert diese Applikation zu vielen fachthemenbezogenen Problemen eine Antwort und stellt eine diesbezüglich verständliche Beschreibung bzw. Erklärung bereit.


Video



Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.

 Weitere Videos zu einigen in MathProf implementierten Modulen sind auf Youtube unter den folgenden Adressen abrufbar:

Mathematische Funktionen I - Mathematische Funktionen II - Funktionen in Parameterform - Funktionen in Polarform - Kurvenscharen - Funktionsparameter - Kubische Funktionen - Zahlenfolgen - Interaktiv - Rekursive Zahlenfolgen - Interaktiv - Quadratische Funktionen - Interaktiv - Parabel und Gerade - Interaktiv - Ganzrationale Funktionen - Interaktiv - Gebrochenrationale Funktionen - Interaktiv - Kurvendiskussion - Interaktiv - Ober- und Untersummen - Interaktiv - Integralrechnung - Interaktiv - Hypozykoide - Sinusfunktion und Cosinusfunktion - Fourier-Reihen - Implizite Funktionen - Zweipunkteform einer Gerade - Kreis und Punkt - Interaktiv - Kegelschnitte in achsparalleler Lage - Interaktiv - Rechtwinkliges Dreieck - Interaktiv - Allgemeines Dreieck - Interaktiv - Höhensatz - Eulersche Gerade - Richtungsfelder von Differentialgleichungen - Addition und Subtraktion komplexer Zahlen - Binomialverteilung - Interaktiv - Galton-Brett - Satz des Pythagoras - Bewegungen in der Ebene - Dreieck im Raum - Würfel im Raum - Torus im Raum - Schiefer Kegel - Pyramide - Pyramidenstumpf - Doppelpyramide - Hexaeder - Dodekaeder - Ikosaeder - Abgestumpftes Tetraeder - Abgestumpftes Ikosidodekaeder - Johnson Polyeder - Punkte im RaumStrecken im Raum - Rotationskörper - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die X-AchseRotationskörper - Parametergleichungen - Rotation um die Y-Achse - Flächen im Raum I - Flächen im Raum IIAnalyse impliziter Funktionen im Raum - Flächen in Parameterform IFlächen in Parameterform II - Flächen mit Funktionen in Kugelkoordinaten IFlächen mit Funktionen in Kugelkoordinaten II - Flächen mit Funktionen in ZylinderkoordinatenRaumkurven I - Raumkurven II - Raumkurven III - Quadriken - Ellipsoid - Geraden im Raum I - Geraden im Raum II - Ebene durch 3 Punkte - Ebenen im RaumKugel und Gerade - Kugel - Ebene - PunktRaumgittermodelle


Bedienformular



MathProf - Kreis - Ring - Flächeninhalt - Mittelkreis - Kreisring - Außenkreis - Innenkreis


Auf dem Bedienformular, welches durch Anklicken im obersten schmalen Bereich und bei Gedrückthalten der linken Maustaste verschiebbar ist, können Sie u.a. durch die Aktivierung bzw. Deaktivierung der entsprechenden Kontrollkästchen folgende zusätzliche Einstellungen vornehmen:

  • Punkte beschriften: Beschriftung der Anfasspunkte des Kreisrings ein-/ausschalten
  • Koordinaten: Anzeige der Koordinaten der Anfasspunkte des Kreisrings ein-/ausschalten
  • Füllen: Farbfüllung des Kreisrings ein-/ausschalten
  • Mittelkreis: Darstellung des Mittelkreises des Kreisrings ein-/ausschalten


Allgemein



Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben. Wie Sie das Layout einer 2D-Darstellung konfigurieren können, erfahren Sie unter Layoutkonfiguration. Methoden zur Implementierung und zum Umgang mit grafischen Objekten werden unter Implementierung und Verwendung grafischer Objekte behandelt.



Weitere Themenbereiche



Kreisausschnitt

Kreissegment



Beispiel


Werden die Koordinatenwerte der Mausfangpunkte mit A (1 / 0) und B (7 / 0) festgelegt, so wird ein Kreisring dargestellt, dessen Eigenschaften folgende sind:

Radius des Außenkreises: ra = 7

Radius des Innenkreises: ri = 1



Umfang des Außenkreises: Ua = 43,982

Umfang des Innenkreises: Ui = 6,283



Fläche des Außenkreises: Aa = 153,938

Fläche des Innenkreises: Ai = 3,142



Für den Mittelkreis gibt das Programm aus:



Radius: rm = 4

Umfang: Um = 25,133

Fläche: Am = 50,265



Die Flächeninhalt des farblich markierten Kreisrings beträgt: Ak = 150,796 FE


Weitere Screenshots zu diesem Modul



MathProf - Kreisring - Kreis - Ring - Außenkreis - Innenkreis - Umfang - Fläche - Berechnen - Durchmesser - Radius - Zeichnen - Beispiel - Konzentrische Kreise - Mittlerer Radius - Mittlerer Durchmesser - Fläche - Mittelkreis - Innerer Durchmesser - Äußerer Durchmesser - Rechner - Berechnen

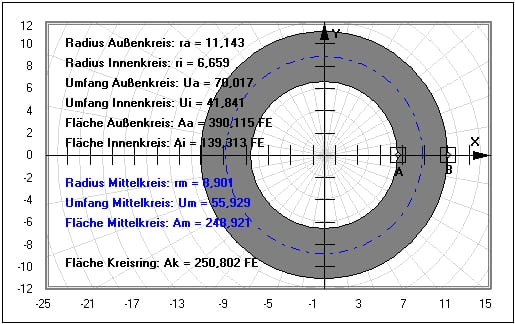

Grafische Darstellung - Beispiel 1

MathProf - Kreisring - Umfang - Flächeninhalt - Durchmesser - Radius - Zeichnen - Beispiel - Konzentrische Kreise - Ringbreite - Innenradius - Außenradius - Außenkreis - Innenkreis - Querschnitt - Rohrquerschnitt - Querschnittsfläche - Rechner - Berechnen

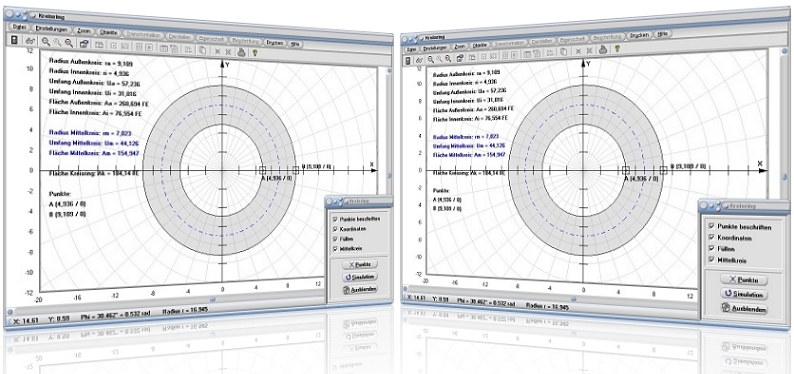

Grafische Darstellung - Beispiel 2

MathProf - Kreisring - Außenkreis - Innenkreis - Aufgaben - Formel - Gestreckte Länge - Bilder - Darstellung - Berechnung - Formeln - Querschnittsberechnung - Durchmesser - Radius - Beispiel - Darstellen - Rechner - Berechnen - Zeichnen

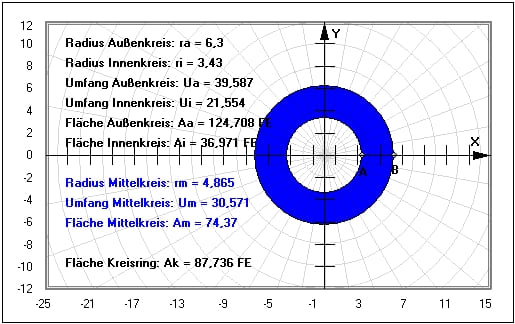

Grafische Darstellung - Beispiel 3


Screenshots und Kurzbeschreibungen einiger Module zu entsprechenden Themenbereichen


Eine kleine Übersicht in Form von Bildern und kurzen Beschreibungen über einige zu den einzelnen Fachthemengebieten dieses Programms implementierte Unterprogramme finden Sie unter Screenshots zum Themengebiet Analysis - Screenshots zum Themengebiet Geometrie - Screenshots zum Themengebiet Trigonometrie - Screenshots zum Themengebiet Algebra - Screenshots zum Themengebiet 3D-Mathematik - Screenshots zum Themengebiet Stochastik - Screenshots zum Themengebiet Vektoralgebra sowie unter Screenshots zu sonstigen Themengebieten.


Nützliche Infos zu diesem Themengebiet



Hilfreiche Informationen zu diesem Fachthema sind unter Wikipedia - Kreisring zu finden.
