Modul Irrationale Zahlen - Wurzelschnecke - Wurzelspirale

Im kleinen Unterprogramm [Algebra] - [Sonstiges] - Irrationale Zahlen kann die Methode der Bildung irrationaler Zahlen mit Hilfe des Satzes des Pythagoras grafisch veranschaulicht werden.




Zahlen, die auf dem Zahlenstrahl Lücken füllen, werden als irrationale Zahlen bezeichnet. Diese ergänzen die auf dem Zahlenstrahl, zwischen rationalen Zahlen, existierenden Lücken. Mit Hilfe des Satz des Pythagoras können Wurzeln aus natürlichen Zahlen grafisch dargestellt werden. Sie ist ein zeichnerisches Verfahren welches zur Bestimmung von Quadratwurzeln natürlicher Zahlen eingesetzt werden kann.

Die Wurzelspirale oder Wurzelschnecke ist eine Spirale, die gemäß dem nachfolgend beschriebenen Verfahren von rechtwinkligen Dreiecken mit Seitenlängen 1 erzeugt wird und zur Wurzelberechnung eingesetzt werden kann. Sie kann auch von rechtwinkligen Dreiecken mit den Seitenlängen √n, und √n+1 erzeugt werden.

Zunächst wird ein Dreieck mit den Seitenlängen der Katheten von 1 dargestellt. Hieraus ergibt sich der Zusammenhang (Pythagoras):

Wird auf dieser Hypotenuse ein weiteres rechtwinkliges Dreieck konstruiert, wobei diese Hypotenuse zur Kathete des neuen rechtwinkligen Dreiecks wird, so ergibt sich für die Länge der Hypotenuse des neuen Dreiecks der Wert:


Dieser Prozess wird beliebig oft fortgesetzt. Auf diese Weise bildet sich Schnecke des Pythagoras. Durch diese Methode können somit alle Wurzeln natürlicher Zahlen erzeugt werden.



Nachfolgend wird die Vorgehensweise zum Konstruieren (Zeichnen) einer Wurzellupe beschrieben.

1. Es wird ein zunächst ein möglichst großes rechtwinkliges Dreieck (Startdreieck) gezeichnet, welches sich am rechten unteren Papierrand befindet.

2. Die beiden Seiten am rechten Winkel sind die Katheten und erhalten die Länge 1.

3. Die erste Kathete wird waagerecht unten rechts auf das Papier gezeichnet. Die zweite Kathete wird senkrecht unten auf dem Papier eingezeichnet. Der rechte Winkel befindet sich hierauf bei der unteren rechten Papierecke.

4. Das Dreieck wird nun mit der noch fehlenden Hypotenuse ergänzt. Sie verläuft von links unten nach rechts oben.

5. Die Länge der Hypotenuse entspricht der Wurzel von 1.

6. Nun wird das zweite Dreieck für die Wurzel von 2 gezeichnet.

7. Hierbei wird eine neue Kathete auf die rechte obere Ecke des ersten Dreiecks gezeichnet. Sie besitzt wieder die Länge 1 und zeigt von rechts unten nach links oben.

8. Diese Kathete und die Hypotenuse des ersten Dreiecks bilden einen rechten Winkel.

9. Hierauf sind die Katheten des zweiten Dreiecks gezeichnet und es wird die noch fehlende Hypotenuse eingezeichnet.

10. Die Länge dieser zweiten Hypotenuse besitzt den Wert der Wurzel von 2.


11. Auf das rechte Ende der zweiten Hypotenuse wird wieder eine Kathete der Länge 1 gesetzt.

12. Dieses Verfahren wird analog zur zuvor beschriebenen Vorgehensweise wiederholt und es entsteht die dritte Hypotenuse, deren Länge den Wert 3 besitzt.

13. Diese Methode wird so oft wiederholt, bis die gewünschte Anzahl an Dreiecken erreicht ist.



Um mit diesem Modul entsprechende Zuasammenhänge zu analysieren, können Sie auf dem zur Verfügung stehenden Bedienformular durch die Positionierung des Rollbalkens Basis eine entsprechende Zahl n einstellen. Daraufhin werden die Hypotenusen der Dreiecke konstruiert und der zuletzt resultierende Wert wird auf die x-Achse projiziert.

Um Zusammenhänge mit Hilfe von Simulationen zu analysieren, bedienen Sie die Schaltfläche Simulation. Vor dem Start einer Simulation wird Ihnen ein Formular zur Verfügung gestellt, auf welchem Sie die zu simulierende Größe durch eine Aktivierung des entsprechenden Kontrollschalters festlegen. Hierauf können Sie ggf. den Wert für die zu verwendende Verzögerung einstellen. Bestätigen Sie mit Ok. Beendet werden kann die Ausführung einer derartigen Simulation wieder durch eine erneute Betätigung dieser Schaltfläche. Sie trägt nun die Bezeichnung Sim. Stop.


Auf dem Bedienformular, welches durch Anklicken im obersten schmalen Bereich und bei Gedrückthalten der linken Maustaste verschiebbar ist, können Sie u.a. durch die Aktivierung bzw. Deaktivierung der entsprechenden Kontrollkästchen folgende zusätzliche Einstellungen vornehmen:


• Koordinaten: Beschriftung von Koordinatenwerten ein-/ausschalten
• Punkte: Anzeige von Punkten ein-/ausschalten


Mit Hilfe dieses Programms lassen sich unter anderem Grafiken für Arbeitsblätter zur nichtkommerziellen Nutzung für Unterrichtszwecke erstellen. Beachten Sie hierbei jedoch, dass jede Art gewerblicher Nutzung dieser Grafiken und Texte untersagt ist und dass Sie zur Verfielfältigung hiermit erstellter Arbeitsblätter und Unterrichtsmaterialien eine schriftliche Genehmigung des Autors (unseres Unternehmens) benötigen.

Diese kann von einem registrierten Kunden, der im Besitz einer gültigen Softwarelizenz für das entsprechende Programm ist, bei Bedarf unter der ausdrücklichen Schilderung des beabsichtigten Verfielfältigungszwecks sowie der Angabe der Anzahl zu verfielfältigender Exemplare für das entsprechende Arbeitsblatt unter der auf der Impressum-Seite dieses Angebots angegebenen Email-Adresse eingeholt werden. Es gelten unsere AGB.



Dieses Programm eignet sich neben seinem Einsatz als Berechnungs- bzw. Animationsprogramm zudem zum Lernen, zur Aneignung entsprechenden Fachwissens, zum Verstehen sowie zum Lösen verschiedener Aufgaben zum behandelten Fachthema. Durch seine einfache interaktive Handhabbarkeit bietet es die auch Möglichkeit der Durchführung unterschiedlicher Untersuchungen hierzu. Des Weiteren eignet es sich beim Üben dazu, um das Erlernte hinsichtlich praktizierter Übungen bzw. bearbeiteter Übungsaufgaben zu überprüfen und hierzu erworbenes Wissen festigen zu können.

Es kann sowohl zur Einführung in das entsprechende Fachthemengebiet, wie auch zur Erweiterung des bereits hierzu erlangten Fachwissens sowie als Unterstützung bei der Bearbeitung von Anwendungsaufgaben genutzt werden.

Mittels der anschaulichen Gestaltung und einfachen Bedienbarbarkeit einzelner Module dieser Software können Fragen zum entsprechenden Themengebiet, die mit den Worten Was ist?, Was sind?, Wie?, Wieviel?, Was bedeutet?, Weshalb?, Warum? beginnen beantwortet werden.

Eine mathematische Herleitung dient dazu, zu erklären, weshalb es zu einer Aussage kommt. Derartige Folgerungen sind unter anderem dazu dienlich, um zu verstehen, weshalb eine Formel bzw. Funktion Verwendung finden kann. Dieses Modul kann auch in diesem Fall hilfreich sein und ermöglicht es durch dessen Nutzung oftmals, einer entsprechenden Herleitung bzw. einem mathematischen Beweis zu folgen, oder einen Begriff zum entsprechenden Fachthema zu erklären.

Bei Fragen deren Wörter Welche?, Welcher?, Welches?, Wodurch? bzw. Wie rechnet man? oder Wie berechnet man? sind, können zugrunde liegende Sachverhalte oftmals einfach erklärt und nachvollzogen werden. Auch liefert diese Applikation zu vielen fachthemenbezogenen Problemen eine Antwort und stellt eine diesbezüglich verständliche Beschreibung bzw. Erklärung bereit.


Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.

Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben. Wie Sie das Layout einer 2D-Darstellung konfigurieren können, erfahren Sie unter Layoutkonfiguration. Methoden zur Implementierung und zum Umgang mit grafischen Objekten werden unter Implementierung und Verwendung grafischer Objekte behandelt.

Wird durch eine Positionierung des Rollbalkens Basis für die Basis der Wurzel der Wert 5 eingestellt, so werden nach oben geschildertem Prinzip aufeinanderfolgend vier rechtwinklige Dreiecke konstruiert. Der Hypotenusen-Eckpunkt des zuletzt erzeugten Dreiecks besitzt die Koordinaten (1,631 / 1,53). Die Hypotenuse des zuletzt erzeugten Dreiecks wird (mit Hilfe des dargestellten Kreisbogens) auf die x-Achse projiziert. Die Länge dieser Hypotenuse beträgt 2,236..., was dem Wert √ 5 entspricht.

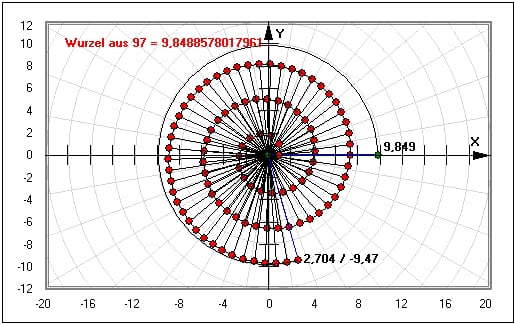

Grafische Darstellung - Beispiel 1

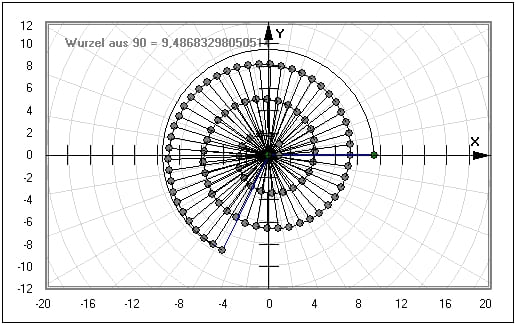

Grafische Darstellung - Beispiel 2

Hilfreiche Informationen zu diesem Fachthema sind unter der Adresse Wikipedia - Irrationale Zahl zu finden.

Cramersche Regel - Matrizen - Lineares Gleichungssystem - Gauß'scher Algorithmus - Unterbestimmtes lineares Gleichungssystem - Überbestimmtes lineares Gleichungssystem - Komplexes Gleichungssystem - Lineare Optimierung - Grafische Methode - Lineare Optimierung - Simplex-Methode - Gleichungen - Gleichungen 2.- 4. Grades - Ungleichungen - Prinzip - Spezielle Gleichungen - Richtungsfelder von DGL 1. Ordnung - Interaktiv - DGL 1. Ordnung (Differentialgleichungen) - DGL n-ter Ordnung (Differentialgleichungen) - DGL-Gleichungssystem - Mengenelemente - Venn-Diagramm - Zahluntersuchung - Bruchrechnung - Primzahlen - Sieb des Eratosthenes - Taschenrechner - Langarithmetik - Einheitskreis komplexer Zahlen - Schreibweisen komplexer Zahlen - Berechnungen mit komplexen Zahlen - Addition komplexer Zahlen - Multiplikation komplexer Zahlen - Taschenrechner für komplexe Zahlen - Zahlen I - Zahlen II - Zahlensysteme - Zahlumwandlung - P-adische Brüche - Bruch - Dezimalzahl - Kettenbruch - Binomische Formel - Addition - Subtraktion - Wurzellupe - Dezimalbruch - Mittelwerte

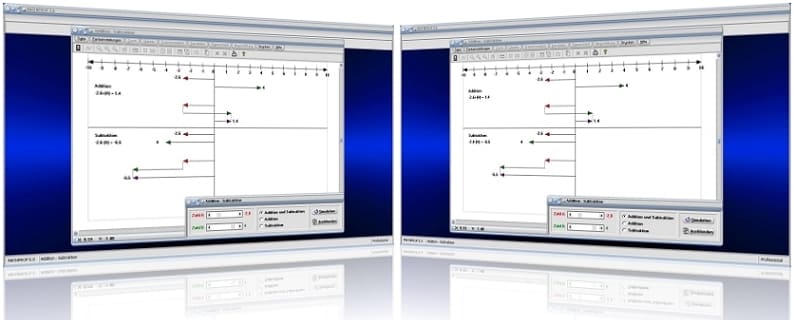

MathProf 5.0 - Unterprogramm Addition - Subtraktion
