Modul Geometrische Lösung quadratischer Gleichungen

---

Das Unterprogramm [Analysis] - [Parabel und Gerade] -  Geometrische Lösung quadratischer Gleichungen ermöglicht die Analyse der Herleitung einer Methode zur Lösung quadratischer Gleichungen.

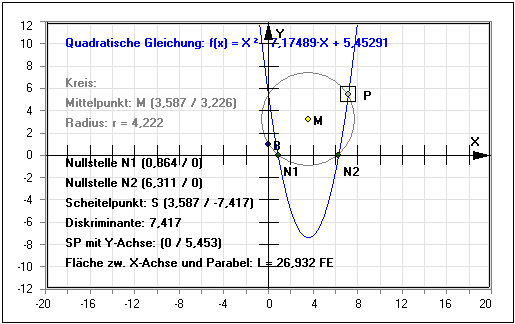

Wird die quadratische Funktion x² + px + q = 0 in einem kartesischen Koordinatensystem dargestellt und wird ein Kreis gezeichnet der durch die beiden Punkte B(0;1) und P(-p;q) verläuft, so schneidet dieser Kreis die Abszissenachse u.U. zwei Mal. Sind diese Nullstellen vorhanden, so stellen sie die Lösungen dieser quadratischen Gleichung dar.

Mit Hilfe dieser Kenntnis wurden im Antikum in Griechenland bereits quadratische Gleichungen gelöst. Diesen Sachverhalt können Sie mit Hilfe dieses Unterprogramms untersuchen.



Gehen Sie folgendermaßen vor, um Sachverhalte zu diesem Thema zu analysieren:


1. Möchten Sie die Koordinatenwerte des Anfasspunkts P exakt festlegen, so können Sie die Schaltfläche Punkt auf dem Bedienformular nutzen und die entsprechenden Werte im daraufhin erscheinenden Formular eingeben. Übernommen werden diese, wenn Sie die sich dort befindende Schaltfläche Ok bedienen.

2. Soll die Lage des Fangpunktes mit der Maus verändert werden, so klicken Sie mit der linken Maustaste in den rechteckig umrahmten Mausfangbereich und bewegen den Mauscursor bei gedrückt gehaltener Maustaste.

3. Um Zusammenhänge mit Hilfe von Simulationen zu analysieren, bedienen Sie die Schaltfläche Simulation. Vor dem Start einer Simulation wird Ihnen ein Formular zur Verfügung gestellt, auf welchem Sie die zu simulierende Größe durch eine Aktivierung des entsprechenden Kontrollschalters festlegen. Bestätigen Sie mit Ok. Beendet werden kann die Ausführung einer derartigen Simulation wieder durch eine erneute Betätigung dieser Schaltfläche. Sie trägt nun die Bezeichnung Sim. Stop.

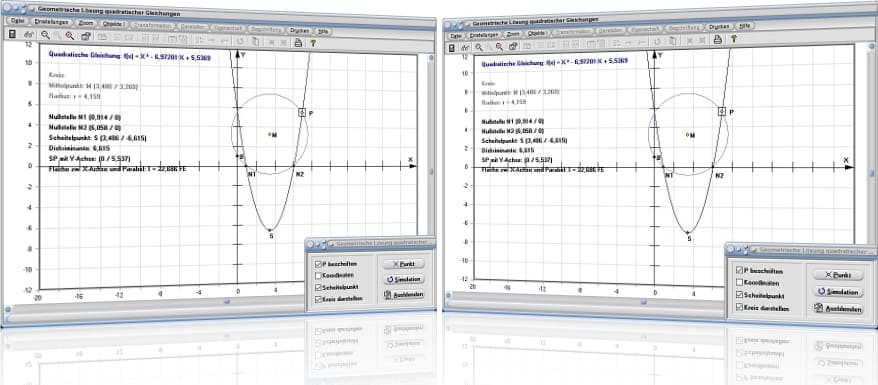

Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.





Auf dem Bedienformular, welches durch Anklicken im obersten schmalen Bereich und bei Gedrückthalten der linken Maustaste verschiebbar ist, können Sie u.a. durch die Aktivierung bzw. Deaktivierung der entsprechenden Kontrollkästchen folgende zusätzliche Einstellungen vornehmen:


• P beschriften: Beschriftung dargestellter Punkte ein-/ausschalten
• Koordinaten: Anzeige der Koordinaten dargestellter Punkte ein-/ausschalten
• Scheitelpunkt: Darstellung des Scheitelpunkts der Parabel ein-/ausschalten
• Kreis darstellen: Darstellung des Kreises ein-/ausschalten


Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben. Wie Sie das Layout einer 2D-Darstellung konfigurieren können, erfahren Sie unter Layoutkonfiguration. Methoden zur Implementierung und zum Umgang mit grafischen Objekten werden unter Implementierung und Verwendung grafischer Objekte behandelt.

Parabelgleichungen
Parabel und Gerade - Interaktiv
Mathematische Funktionen I

Positionieren Sie den Punkt P durch die Eingabe der Koordinatenwerte P (8 / 6), so schneidet der Kreis der durch die Punkte P (8 / 6) und B (0 / 1) verläuft, die Abszisse in den Punkten N1 (0,838 / 0) und N2 (7,162 / 0). Aus den Abszissenwerten der Nullstellen N1 und N2 kann die Lösung der quadratischen Gleichung Y = x²-8·x+6 entnommen werden. Es sind dies:

x₁ = 0,838 und x₂ = 7,162

Zudem gibt das Programm für die Eigenschaften der, durch die quadratische Gleichung beschriebenen, Funktion aus:

Scheitelpunkt: S (4 / -10)
Diskriminante: D = 10
Die Parabel schneidet die y-Achse im Punkt (0 / 6)
Die Fläche zwischen der x-Achse und der Parabel beträgt L = 42,164 FE

Für den Kreis wird ermittelt:

Mittelpunkt: M (4 / 3,5)
Radius: 4,717

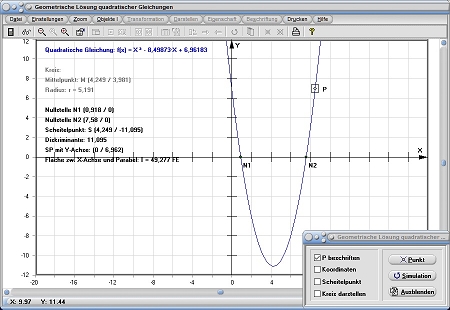

Grafische Darstellung - Beispiel 1

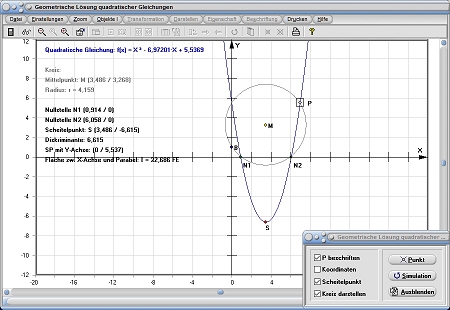

Grafische Darstellung - Beispiel 2

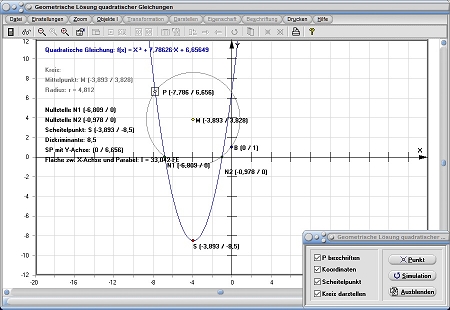

Grafische Darstellung - Beispiel 3
