Wechselstromkreise

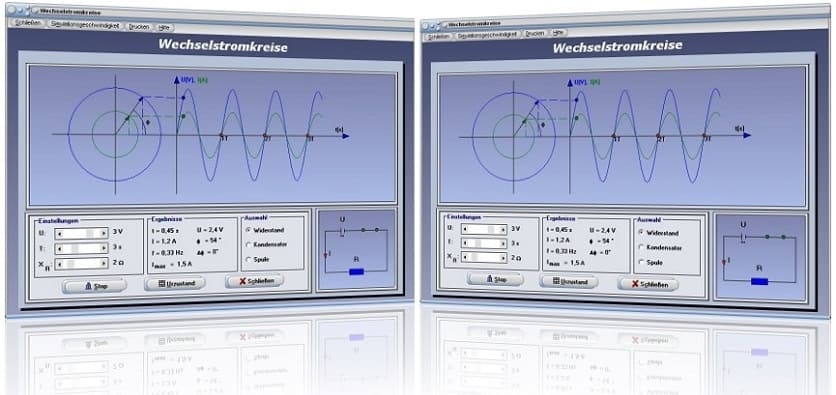

Modul Wechselstromkreise
Durch die Benutzung des Unterprogramms [Elektrotechnik] - [Wechselstromkreise] können Untersuchungen bezüglich des Verhaltens von Strom und Spannung in Wechselstromkreisen unter der Verwendung von Widerständen, Kondensatoren oder Spulen durchgeführt werden.

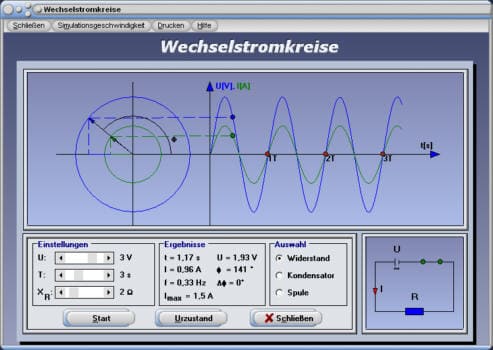

Wechselstromkreis - Widerstand
Wechselstromkreis - Kondensator
Wechselstromkreis - Spule
Ein Wechselstromkreis unterscheidet sich vom Gleichstromkreis vor allem dadurch, dass Spannung und Stromstärke Funktionen der Zeit sind und sich periodisch ändern. Befinden sich in einem Wechselstromkreis außer ohmschen Widerständen auch Spulen oder Kondensatoren, so erreichen Spannung und Strom nicht gleichzeitig ihre Amplitudenwerte.

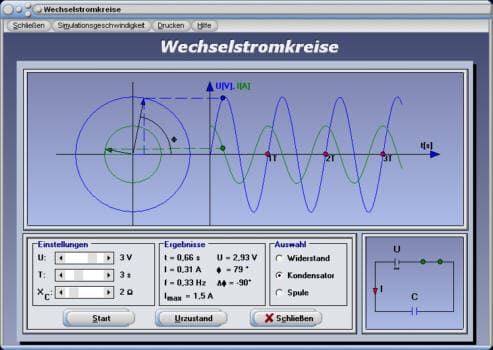

Wird ein Kondensator an eine sinusförmige Wechselspannung gelegt, so erreicht der Strom sein Maximum stets früher als die Spannung. Auch der Stromverlauf ist sinusförmig und er eilt der Spannung um 90° (Phasenverschiebungswinkel = π/2) in der Phase voraus. Wird eine sinusförmige Wechselspannung an eine Spule gelegt, so hinkt der Strom der Spannung um 90° (Phasenverschiebungswinkel = π/2) nach und der Stromverlauf ist ebenfalls sinusförmig. Liegt lediglich ein Ohmscher Widerstand im Wechselstromkreis, so sind Strom und Spannung phasengleich. Der Phasenverschiebungswinkel gibt Auskunft darüber, wie weit voreilend bzw. nacheilend ein Nulldurchgang zweier Schwingungsvorgänge stattfindet.
Das Programm ermöglicht hierbei die grafische Analyse dieser Sachverhalte. Verwendete Kurzzeichen haben folgende Bedeutung:
t: Zeit [s]
T: Schwingungsdauer (Periodendauer) [s]
I: Stromstärke [A]
U: Spannung [V]
Imax: Maximale Stromstärke [A]
φ: Aktuelle Winkelposition in °
Δ φ : Phasenverschiebung in °
f: Frequenz (f = 1/T) [1/s]
ω: Kreisfrequenz (ω = 2πf) [1/s]
XR: Ohmscher Widerstand (Wirkwiderstand) [Ω]
XL: Induktiver Widerstand (bei Spule) [Ω]
XC: Kapazitiver Widerstand (bei Kondensator) [Ω]
Programmbedienung

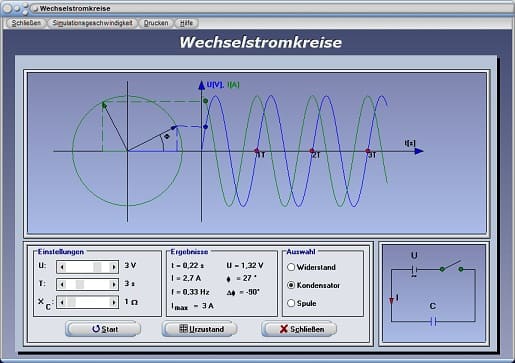

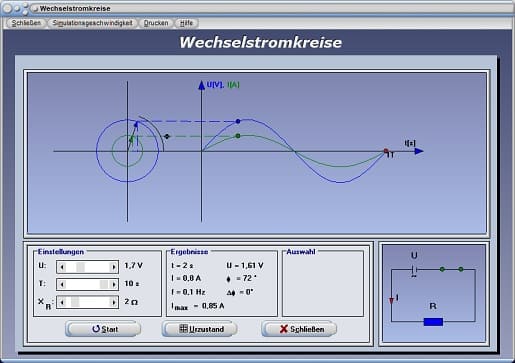

Obig beschriebene Zusammenhänge können Sie in diesem Modul untersuchen. Das Programm animiert diese Gegebenheiten hierbei mit Hilfe eines Zeigerbilds. Wählen Sie zunächst durch die Auswahl des entsprechenden Kontrollschalters Widerstand, Kondensator oder Spule für welchen Fall Sie die Zusammenhänge dargestellt bekommen möchten. Stellen Sie hierauf die Werte für Widerstand XR, den induktiven Widerstand XL bzw. den kapazitiven Widerstand XC sowie für die Schwingungsdauer T und die maximale Spannung U mit Hilfe der dafür vorgesehenen Rollbalken ein. Bedienen Sie hierauf den Schalter Start, so wird der Stromkreis geschlossen und die Animation der Zeiger- und Kurvenbilder wird gestartet.
Momentanwert - Effektivwert - Scheitelwert - Gleichwert
Um die Leistung bei Wechselstromkreisen zu ermitteln, können weder die Momentanwerte noch die Scheitelwerte von Strom und Spannung verwendet werden. Vielmehr wird der Wechselstrom mit dem Gleichstrom gleicher Leistung verglichen und es werden hierfür die wirksamen (effektiven) Werte für Strom und Spannung bestimmt.
Unter einer Wechselgröße wird eine physikalische Größe, mit sich zeitlich periodisch ändernden Momentanwerten und einem verschwindenden Gleichwert verstanden. Grundsätzlich wird hierbei zwischen dem Momentanwert, dem Scheitelwert, dem Effektivwert und dem Gleichwert unterschieden. Hierauf wird im Folgenden eingegangen.

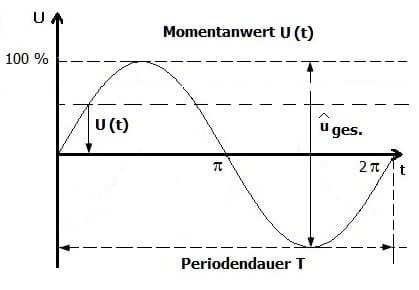

1. Momentanwert:
Als Momentanwert wird der Augenblickswert bezeichnet, den eine sinusförmige Wechselgröße zu einem bestimmten Zeitpunkt annehmen kann. Bei einer Wechselspannung nimmt dieser während einer Periode einen positiven Scheitelwert an, besitzt den Wert Null, nimmt einen negativen Scheitwert an und erreicht erneut den Wert Null.
Die sich zeitlich verändernden Momentanwerte für Strom und Spannung können wie folgt berechnet werden:
i(t): Momentanwert für Strom [A]
u(t): Momentanwert für Spannung [V]
î: Scheitelwert (Maximalwert) des Stroms [A]
û: Scheitelwert (Maximalwert) der Spannung [V]
t: Zeit [s]
ω: Kreisfrequenz (ω = 2πf) [1/s]
φi : Phasenverschiebung (bei Strom) in °
φu : Phasenverschiebung (bei Spannung) in °

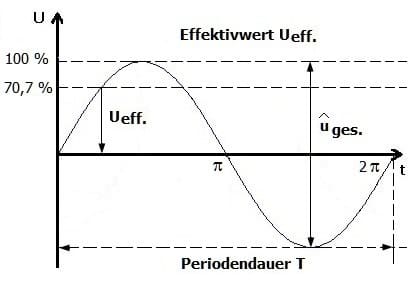

2. Effektivwert:
Mit dem Effektivwert einer Wechselspannung wird diejenige Gleichspannung beschrieben, die unter den gleichen Bedingungen (gleicher Widerstand und gleiche Zeit) die gleiche Leistung umsetzen würde und somit in der gleichen Zeit die gleiche Energie liefern würde, wie die zugrundeliegende Wechselspannung.
Für den Begriff Effektivwert kann auch der Begriff Nennwert verwendet werden (Nennwert = Effektivwert). Die Effektivspannung wird auch als Nennspannung bezeichnet (Nennspannung = Effektivspannung).
Der Effektivwert einer Wechselspannung (die Effektivspannung bzw. Nennspannung) beträgt: Ueff = Us/√2
Der Effektivwert der Stromstärke (der Nennstrom) in einem Wechselstromkreis beträgt: Ieff = Is/√2
Allgemein gilt: Die Effektivwerte von Strom und Spannung verhalten sich zu ihren Scheitelwerten (Maximalwerten) wie 1/√2.
Der Scheitelfaktor beschreibt das Verhältnis von Scheitelwert zu Effektivwert einer Wechselgröße. Er ist stets größer oder gleich eins. Im vorliegenden Fall ist dies die Zahl √2.
Ueff: Effektivwert einer Wechselspannung [V]
Us: Scheitelwert(Maximalwert) einer Wechselspannung [V]
Ieff: Effektivwert einer Stromstärke [A]
Is: Scheitelwert (Maximalwert) einer Stromstärke [A]

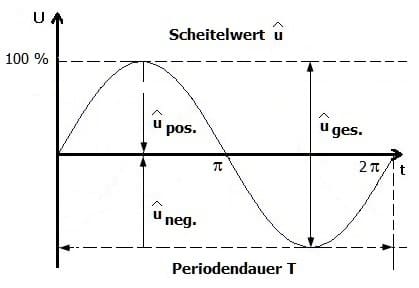

3. Scheitelwert:
Unter dem Scheitelwert (Spitzenwert oder Maximalwert) wird der Betrag des Maximalwerts einer Wechselgröße verstanden. Er tritt innerhalb einer Periode einer sinusförmigen Wechselgröße einmalig als positiver und einmalig als negativer Maximalwert auf. Beim Vorliegen sinusförmiger Wechselgrößen wird dieser als Amplitude bezeichnet.
Die Scheitelwerte für Strom und Spannung können wie folgt berechnet werden:
î: Scheitelwert (Maximalwert) des Stroms [A]
û: Scheitelwert (Maximalwert) der Spannung [V]
I: Stromstärke [A]
U: Spannung [V]
Ieff: Effektivwert der Stromstärke [A]
Ueff: Effektivwert der Spannung [V]
IN: Nennwert der Stromstärke [A]
UN: Nennwert der Spannung [V]
4. Gleichwert:
Der Gleichwert beschreibt den arithmetischen Mittelwert der Spannung oder des Stroms einer Wechselstromgröße über eine Periode. Für ihn gilt:
t: Zeitpunkt in [s]
T: Periodendauer in [s]
Der Gleichwert einer nicht phasenverschobenen sinusförmigen Wechselgröße ist Null, da sich die von ihm eingeschlossenen Flächenbereiche unterhalb und oberhalb der Zeitachse gegenseitig aufheben. Ist der Gleichwert einer nicht phasenverschobenen sinusförmigen Wechselgröße unglich Null, so liegt eine Mischung zwischen Gleichwert und Wechselanteil vor.
Gefahren des elektrischen Stroms
Gefahren des elektrischen Stroms lassen sich grundsätzlich in folgende drei Bereiche einteilen:
- Unfälle, verursacht durch den Fluss elektrischen Stroms durch den menschlichen Körper (Durchströmungsunfall)
- Verbrennungen, verursacht durch in der Luft entstehende Lichtbögen (elektrische Durchschläge) und Funken
- Entstehung von Bränden verursacht durch Kurzschlüsse bzw. starke Erwärmung elektrischer Leitungen, oder durch die Überhitzung elektrischer Geräte
Ein Durchströmungsunfall ereignet sich dann, wenn der menschliche Körper ein Teil eines geschlossenen Stromkreises wird. Dessen Schwere hängt vom Weg des Stroms durch den Körper, dessen Stärke und seiner Einwirkzeit ab. Ab einer Wechselspannung von 50 V ist hierbei mit einem tödlichen Verlauf zu rechnen.
Sekundärunfälle entstehen durch Schreckreaktionen. Reaktionen dieser Art werden durch Reflexe und unkontrollierte Bewegungen des betroffenen Körpers ausgelöst. Im Niederspannungsbereich kommt es hierbei häufig zu einer Kontraktion der Muskulatur. Neben der Muskelverkrampfung können zudem Atemstörungen sowie Herzrhythmusstörungen (Kammerflimmern) auftreten. Im Hochspannungsbereich resultieren hierbei neben Verletzungen, verursacht durch direkten Stromdurchfluss, häufig sogenannte Lichtbogenverletzungen (Verbrennungen), die ohne einen direkten Stromdurchfluss durch den Körper zustande kommen.
Mit Hilfe dieses Programms lassen sich unter anderem Grafiken für Arbeitsblätter zur nichtkommerziellen Nutzung für Unterrichtszwecke erstellen. Beachten Sie hierbei jedoch, dass jede Art gewerblicher Nutzung dieser Grafiken und Texte untersagt ist und dass Sie zur Verfielfältigung hiermit erstellter Arbeitsblätter und Unterrichtsmaterialien eine schriftliche Genehmigung des Autors (unseres Unternehmens) benötigen.
Diese kann von einem registrierten Kunden, der im Besitz einer gültigen Softwarelizenz für das entsprechende Programm ist, bei Bedarf unter der ausdrücklichen Schilderung des beabsichtigten Verfielfältigungszwecks sowie der Angabe der Anzahl zu verfielfältigender Exemplare für das entsprechende Arbeitsblatt unter der auf der Impressum-Seite dieses Angebots angegebenen Email-Adresse eingeholt werden. Es gelten unsere AGB.
Dieses Programm eignet sich neben seinem Einsatz als Berechnungs- bzw. Animationsprogramm zudem zum Lernen, zur Aneignung entsprechenden Fachwissens, zum Verstehen sowie zum Lösen verschiedener Aufgaben zum behandelten Fachthema. Durch seine einfache interaktive Handhabbarkeit bietet es die auch Möglichkeit der Durchführung unterschiedlicher Untersuchungen hierzu.
Eine kleine Übersicht in Form von Bildern und kurzen Beschreibungen über einige zu den einzelnen Fachthemengebieten dieses Programms implementierte Unterprogramme finden Sie unter Kurzbeschreibungen von Modulen zum Themengebiet Mechanik - Kurzbeschreibungen von Modulen zum Themengebiet Elektrotechnik - Kurzbeschreibungen von Modulen zum Themengebiet Optik - Kurzinfos zum Themengebiet Thermodynamik sowie unter Kurzbeschreibungen von Modulen zu sonstigen Themengebieten.
Hilfreiche Informationen zu diesem Fachthema sind unter Wikipedia - Wechselstrom zu finden.
Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.
Schräger Wurf - Schiefer Wurf, Waagerechter Wurf - Horizontaler Wurf, Hookesches Gesetz, Mechanische Arbeit, Zweites Newtonsches Gesetz, Drittes Newtonsches Gesetz, Gedämpfte mechanische Schwingung, Bewegungen auf einer Kreisbahn, Hebelgesetz, Chaotisches Doppelpendel, Mathematisches Pendel, Freier Fall und Luftwiderstand, Harmonische Schwingungen, Molekularbewegungen, Brownsche Bewegungen, Potentielle und kinetische Energie, Ideale Strömung - Volumenstrom, Druck in Flüssigkeiten, Wellen - Simulationen, Zusammengesetzte Bewegung, Bewegungen in der Ebene, Carnotscher Kreisprozess, Adiabatische Zustandsänderung, Isotherme Zustandsänderung, Isobare Zustandsänderung, Isochore Zustandsänderung, Beugung am Spalt, Hohlspiegel, Sammellinse, Zerstreuungslinse, Wechselstromkreise, RLC-Kreis - RLC-Schaltung, RL-Kreis - RL-Schaltung, RC-Kreis - RC-Schaltung, Resonanz - Resonanzkurve, Widerstände im Wechselstromkreis, Schwingungen und deren Überlagerung, Plattenkondensator, Ladung und Entladung von Kondensatoren, Reihenschaltung und Parallelschaltung, Lissajou-Figuren, 1. Keplersches Gesetz, 2. Keplersches Gesetz, 3. Keplersches Gesetz
Lissajousche Figuren - Reihen- und Parallelschaltung - Widerstände im Wechselstromkreis - Messbrücke - Widerstandsgesetz - Kondensator Ladung - Entladung - Kondensator - Kapazitäten - Plattenkondensator - Transformator - Schwingungsüberlagerung - RC-Kreis - RL-Kreis - RLC-Kreis - Resonanz

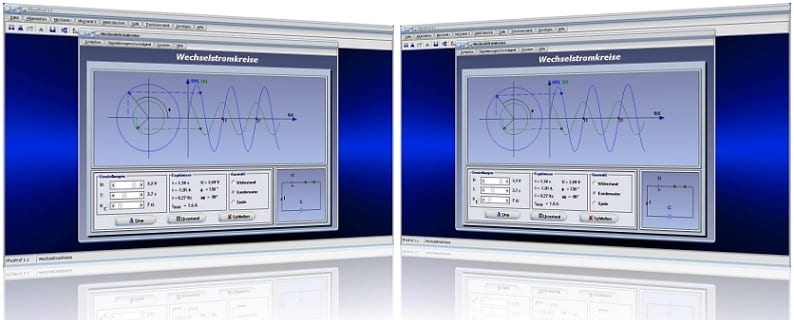

Unterprogramm Wechselstromkreise
