MathProf - Stetige Verteilungen - Beta-Verteilung - Berechnen - Rechner

Fachthema: Stetige Verteilungen - Interaktiv

MathProf - Stochastik - Statistik - Software für interaktive und numerische Mathematik zum Lösen verschiedenster Aufgaben und zur Visualisierung relevanter Sachverhalte mittels Simulationen, 2D- und 3D-Animationen für die Schule, das Abitur, das Studium sowie für Lehrer, Ingenieure, Wissenschaftler und alle die sich für Mathematik interessieren.

Online-Hilfe
für das Modul zur Durchführung von Berechnungen mit stetigen Verteilungen wie Negative Binomialverteilung, Levy-Verteilung, Kumaraswamy-Verteilung, Wald-Verteilung, Rayleigh-Verteilung und vielen anderen.

Der in diesem Teilprogramm implementierte Rechner ermöglicht die Durchführung der Wahrscheinlichkeitsrechung mit stetigen Verteilungen sowie die grafische Darstellung derer Wahrscheinlichkeitsfunktion (Verteilungsfunktion) und Dichtefunktion (Wahrscheinlichkeitsdichte).

Nach einer Festlegung der Werte der entsprechenden Parameter erfolgt das Berechnen sowie die Darstellung der Quantile (Perzentile) der gewählten stetigen Wahrscheinlichkeitsverteilung.

Zudem wird die Möglichkeit geboten, bestimmte und relevante Bereiche zu markieren sowie Flächenbereiche unter Verteilungskurven zu füllen.



Weitere relevante Seiten zu diesem Programm

Durch die Ausführung eines Klicks auf die nachfolgend gezeigte Schaltfläche gelangen Sie zur Startseite dieser Homepage.





Durch die Ausführung eines Klicks auf die nachfolgend gezeigte Schaltfläche gelangen Sie zur Videoauswahl zu MathProf 5.0.




Durch die Ausführung eines Klicks auf die nachfolgend gezeigte Schaltfläche können Sie eine kostenlose Demoversion des Programms MathProf 5.0 herunterladen.



Themen und Stichworte zu diesem Modul: Beta-Verteilung - Cauchy-Verteilung - Chi 2-Verteilung - Exponentialverteilung - F-Verteilung - Gammaverteilung - Laplace-Verteilung - Logistische Verteilung - Logarithmische Normalverteilung - Gaußsche Normalverteilung - Standard-Normalverteilung - Pareto-Verteilung - Student-t-Verteilung - Dreiecksverteilung - Uniform-Verteilung - Weibull-Verteilung - Negative Binomialverteilung - Maxwell-Verteilung - Extreme Value Type I-Verteilung - Inverse Gamma-Verteilung - Levy-Verteilung - Kumaraswamy-Verteilung - Wald-Verteilung - Moyal-Verteilung - Rayleigh-Verteilung - Wahrscheinlichkeitsfunktion - Stetige Variablen - Wert - Tabelle - Häufigkeit - Varianz - Intervall - Berechnen - Grafik - Grafisch - Definition - Verteilungsfunktion - Verteilungstabelle - Dichtefunktion - Erwartungswert - Rechner - Dichtetabelle - Verteilungsdichte - Dichte - Verteilung - Perzentile - 0,9 - 0,95 - 0,975 - 0,99 - 0,995 - 0,1 - 0,05 - 0,025 - 0,01 - 0,005



Durch die Ausführung eines Klicks auf die nachfolgend gezeigte Schaltfläche gelangen Sie zum Inhaltsverzeichnis der in MathProf 5.0 implementierten Module bzw. zur Bestellseite für das Programm.






Modul Stetige Verteilungen - Interaktiv

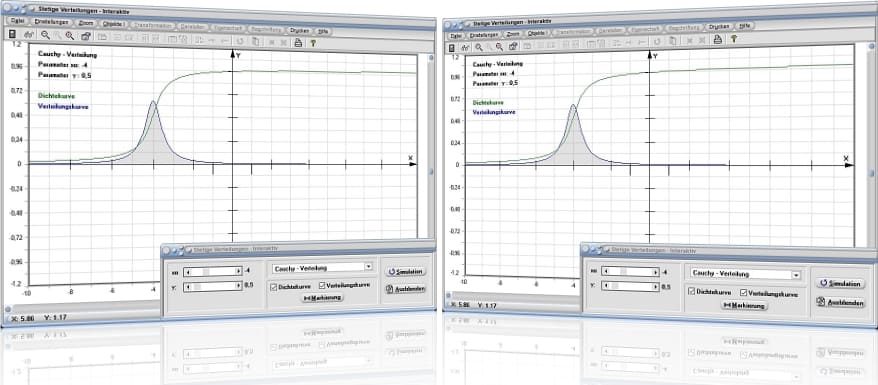

Ohne Flächenfüllbereichsmarkierung


Mit Flächenfüllbereichsmarkierung

• Beta - Verteilung
• Cauchy - Verteilung
• Chi ² - Verteilung
• Exponential - Verteilung
• F - Verteilung
• Gamma - Verteilung
• Laplace - Verteilung
• Logistische Verteilung
• Logarithmische Normalverteilung
• Gauß'sche Normalverteilung
• Standard-Normalverteilung
• Pareto - Verteilung
• Student-t - Verteilung
• Dreiecksverteilung
• Uniform - Verteilung
• Weibull - Verteilung
• Neg. Binomialverteilung
• Maxwell - Verteilung
• Extreme Value Type I - Verteilung
• Inverse Gamma-Verteilung
• Levy-Verteilung
• Kumaraswamy-Verteilung
• Wald-Verteilung
• Moyal-Verteilung
• Rayleigh-Verteilung

1. Wählen Sie durch die Selektion des entsprechenden Eintrags der Auswahlbox, für welche Verteilungsart Kurven darzustellen sind.

2. Legen Sie durch die Aktivierung der entsprechenden Kontrollkästchen Verteilungskurve oder Dichtekurve fest, ob eine Verteilungskurve oder eine Dichtekurve ausgegeben werden soll.

3. Verändern Sie die Einflussgrößen bzw. Parameter der dargestellten Funktion durch die Bedienung der entsprechenden Rollbalken.Bei den Verteilungsarten sind die Werte folgender Parameter bzw. Freiheitsgrade festzulegen:
   Beta-Verteilung: Parameter a und b
   Cauchy-Verteilung: Parameter x₀ und g
   Chi²-Verteilung: Freiheitsgrad F
   Exponential-Verteilung: Parameter l
   F-Verteilung: Freiheitsgrad F1 und Freiheitsgrad F2
   Gamma-Verteilung: Parameter k und f
   Laplace-Verteilung: Parameter m und b
   Logistische Verteilung: Parameter m und s
   Logarithmische Normalverteilung: Parameter m und s²
   Gauß'sche Normalverteilung: Parameter m und s²
   Standard-Normalverteilung: -----
   Pareto-Verteilung: Parameter k und x_m
   Student-t-Verteilung: Freiheitsgrad F
   Dreiecksverteilung: Parameter a, b und c
   Uniform-Verteilung: Parameter a und b
   Weibull-Verteilung: Parameter l und k
   Neg. Binomialverteilung: Parameter k und r
   Maxwell-Verteilung: Parameter a
   Neg. Binomialverteilung: Parameter k und r
   Maxwell-Verteilung: Parameter k und r
   Extreme Value Type I - Verteilung: Parameter a und b
   Inverse Gamma-Verteilung: Parameter a und b
   Levy-Verteilung: Parameter k und r
   Kumaraswamy-Verteilung: Parameter m und g
   Wald-Verteilung: Parameter m und l
   Moyal-Verteilung: Parameter m und s
   Rayleigh-Verteilung: Parameter s

4. Um Zusammenhänge mit Hilfe von Simulationen zu analysieren, bedienen Sie die Schaltfläche Simulation. Vor dem Start einer Simulation wird Ihnen ein Formular zur Verfügung gestellt, auf welchem Sie die zu simulierende Größe durch eine Aktivierung des entsprechenden Kontrollschalters festlegen. Bestätigen Sie mit Ok. Beendet werden kann die Ausführung einer derartigen Simulation wieder durch eine erneute Betätigung dieser Schaltfläche. Sie trägt nun die Bezeichnung Sim. Stop.

• Zweiseitig
• Einseitig links
• Einseitig rechts
• Innen
• Gesamt


Mit Hilfe dieses Programms lassen sich unter anderem Grafiken für Arbeitsblätter zur nichtkommerziellen Nutzung für Unterrichtszwecke erstellen. Beachten Sie hierbei jedoch, dass jede Art gewerblicher Nutzung dieser Grafiken und Texte untersagt ist und dass Sie zur Verfielfältigung hiermit erstellter Arbeitsblätter und Unterrichtsmaterialien eine schriftliche Genehmigung des Autors (unseres Unternehmens) benötigen.

Diese kann von einem registrierten Kunden, der im Besitz einer gültigen Softwarelizenz für das entsprechende Programm ist, bei Bedarf unter der ausdrücklichen Schilderung des beabsichtigten Verfielfältigungszwecks sowie der Angabe der Anzahl zu verfielfältigender Exemplare für das entsprechende Arbeitsblatt unter der auf der Impressum-Seite dieses Angebots angegebenen Email-Adresse eingeholt werden. Es gelten unsere AGB.



Dieses Programm eignet sich neben seinem Einsatz als Berechnungs- bzw. Animationsprogramm zudem zum Lernen, zur Aneignung entsprechenden Fachwissens, zum Verstehen sowie zum Lösen verschiedener Aufgaben zum behandelten Fachthema der Mathematik. Durch seine einfache interaktive Handhabbarkeit bietet es die auch Möglichkeit der Durchführung unterschiedlicher Untersuchungen hierzu. Des Weiteren eignet es sich beim Üben dazu, um das Erlernte hinsichtlich praktizierter Übungen bzw. bearbeiteter Übungsaufgaben zu überprüfen und hierzu erworbenes Wissen festigen zu können.

Es kann sowohl zur Einführung in das entsprechende Fachthemengebiet, wie auch zur Erweiterung des bereits hierzu erlangten Fachwissens sowie als Unterstützung bei der Bearbeitung von Anwendungsaufgaben genutzt werden. Des Weiteren eignet es sich auch als Begleiter bei der Bearbeitung von Abituraufgaben sowie zur Vorbereitung auf Klassenarbeiten, zur Unterstützung bei der Abiturvorbereitung und zur Intensivierung des erforderlichen Wissens beim Abitur (Abi) im Mathe-Leistungskurs (LK).

Mittels der anschaulichen Gestaltung und einfachen Bedienbarbarkeit einzelner Module dieser Software können Fragen zum entsprechenden Themengebiet, die mit den Worten Was ist?, Was sind?, Wie?, Wieviel?, Was bedeutet?, Weshalb?, Warum? beginnen beantwortet werden.

Eine mathematische Herleitung dient dazu, zu erklären, weshalb es zu einer Aussage kommt. Derartige Folgerungen sind unter anderem dazu dienlich, um zu verstehen, weshalb eine Formel bzw. Funktion Verwendung finden kann. Dieses Modul kann auch in diesem Fall hilfreich sein und ermöglicht es durch dessen Nutzung oftmals, einer entsprechenden Herleitung bzw. einem mathematischen Beweis zu folgen, oder einen Begriff zum entsprechenden Fachthema zu erklären.

Bei Fragen deren Wörter Welche?, Welcher?, Welches?, Wodurch? bzw. Wie rechnet man? oder Wie berechnet man? sind, können zugrunde liegende Sachverhalte oftmals einfach erklärt und nachvollzogen werden. Auch liefert diese Applikation zu vielen fachthemenbezogenen Problemen eine Antwort und stellt eine diesbezüglich verständliche Beschreibung bzw. Erklärung bereit.

Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.

Mathematische Zusammenhänge - Formeln - Übersicht



Nachfolgend sind die Formeln und mathematischen Zusammenhänge der in diesem Unterprogramm zur Verfügung stehenden Verteilungsarten aufgeführt.

Beta-Verteilung:



Dichte:



f(x,a,b) = x^a-1(1-x)^b-1/B(a,b)



Verteilung:



F(x,a,b) = I_x(a,b)



mit:



a,b: Parameter (a > 0, b > 0)

B(a,b): Beta-Funktion

I_x(a,b): regularisierte unvollständige Betafunktion

x: Zufallsgröße





Cauchy-Verteilung:



Dichte:



Verteilung:



x₀,γ: Parameter (γ > 0)

x: Zufallsgröße





Chi²-Verteilung:



Dichte:





Verteilung:



n: Freiheitsgrad (n ≤ 0)

x: Zufallsgröße





Exponentialverteilung:



Dichte:





Verteilung:





λ: Parameter (λ > 0)

x: Zufallsgröße





F-Verteilung (Fisher-Verteilung):



Dichte:





Verteilung:

mit:

m,n: Freiheitsgrade (m > 0, n > 0)

x: Zufallsgröße





Gamma-Verteilung:



Dichte:

Verteilung:





k,f: Parameter (k > 0, φ > 0)

x: Zufallsgröße





Laplace-Verteilung:



Dichte:





Verteilung:



μ,b: Parameter (b > 0)

x: Zufallsgröße





Logistische-Verteilung:



Dichte:





Verteilung:





μ,s: Parameter  (s > 0)

x: Zufallsgröße





Logarithmische-Normalverteilung:



Dichte:



Verteilung:





mit:



μ,σ: Parameter (σ > 0)

x: Zufallsgröße

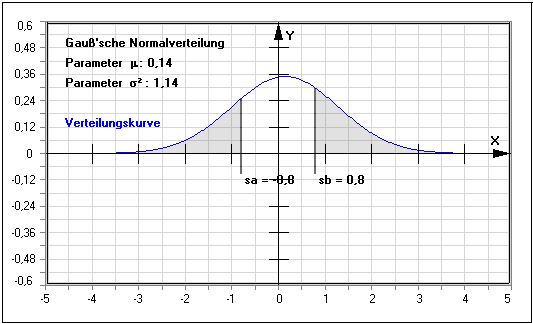

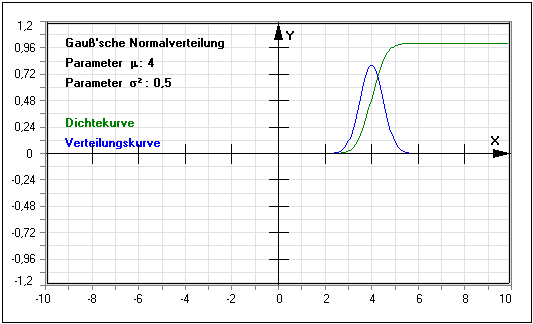

Gaußsche Normalverteilung:



Dichte:



Verteilung:



mit:

μ,s: Parameter (σ² > 0)

x: Zufallsgröße





Standard-Normalverteilung (Normierte Normalverteilung):



Dichte:



Verteilung:



mit:



x: Zufallsgröße





Pareto-Verteilung:



Dichte:





Verteilung:





k,x_m: Parameter (k > 0, x_m > 0)

x: Zufallsgröße





Student-t-Verteilung:



Dichte:





Verteilung:



mit:

n: Freiheitsgrade (n > 0)

x: Zufallsgröße





Dreiecksverteilung:



Dichte:





Verteilung:





a,b,c: Parameter (a < b, a < c < b)

x: Zufallsgröße





Uniform-Verteilung (Gleichverteilung):



Dichte:





Verteilung:





a,b: Parameter

x: Zufallsgröße





Weibull-Verteilung:



Dichte:





Verteilung:





λ,k: Parameter (λ > 0, k > 0)

x: Zufallsgröße





Negative Binomialverteilung:



Dichte:





Verteilung:



mit:

k,r: Parameter (k ∈ {0,1,3...}, r > 0)

x: Zufallsgröße





Maxwell Verteilung:



Dichte:



Verteilung:



mit:

a: Parameter (a > 0)

x: Zufallsgröße





Extreme Value Type I–Verteilung:

Dichte:



Verteilung:



m,b: Parameter (b > 0)
x: Zufallsgröße




Inverse Gamma-Verteilung:

Dichte:


Verteilung:


mit


a,b: Parameter (a > 0, b > 0)
x: Zufallsgröße




Levy-Verteilung:

Dichte:


Verteilung:


mit

m,g: Parameter (m > 0)
x: Zufallsgröße




Kumaraswamy-Verteilung:

Dichte:


Verteilung:


a,b: Parameter (a > 0, b > 0)
x: Zufallsgröße x Є [0..1]




Wald-Verteilung:

Dichte:



Verteilung:


m,l: Parameter (m > 0, l > 0)
x: Zufallsgröße (x > 0)
Φ : Gauß'sche Standard-Normalverteilung




Moyal-Verteilung:

Dichte:


Verteilung:

mit


m,s: Parameter (s > 0)
x: Zufallsgröße




Rayleigh-Verteilung:

Dichte:


Verteilung:


s: Parameter
x: Zufallsgröße (x > 0)




Weitere Screenshots zu diesem Modul

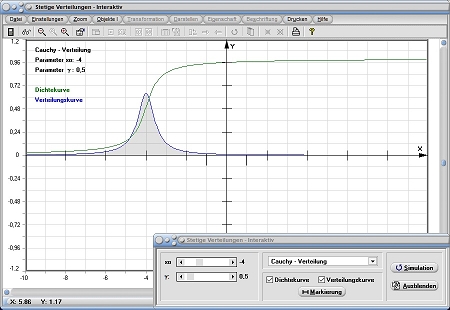

Grafische Darstellung - Beispiel 1 - Cauchy-Verteilung

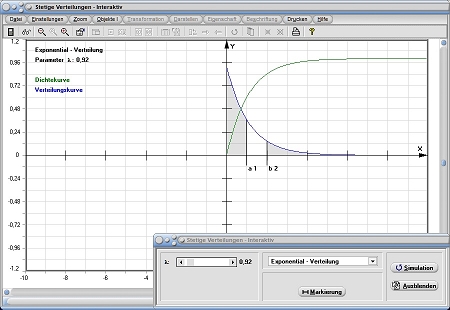

Grafische Darstellung - Beispiel 2 - Exponential-Verteilung

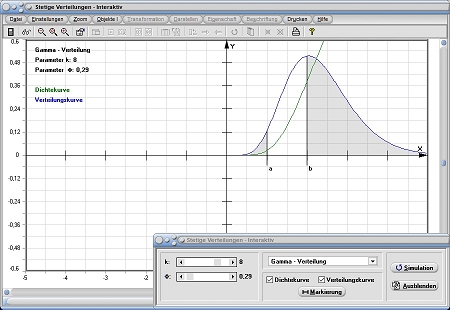

Grafische Darstellung - Beispiel 3 - Gamma - Verteilung

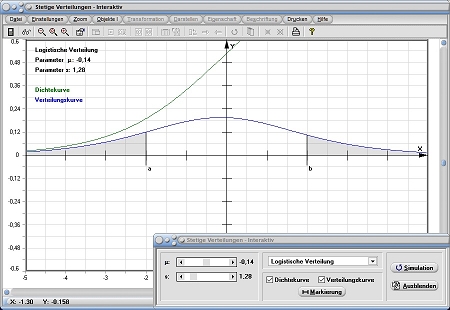

Grafische Darstellung - Beispiel 4 - Logistische Verteilung

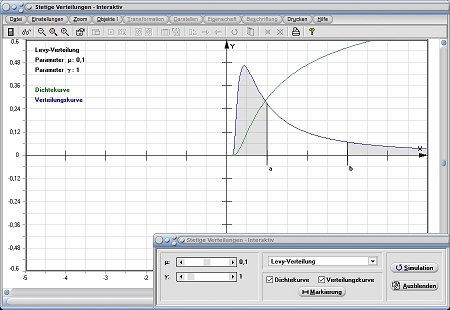

Grafische Darstellung - Beispiel 5 - Levy-Verteilung
