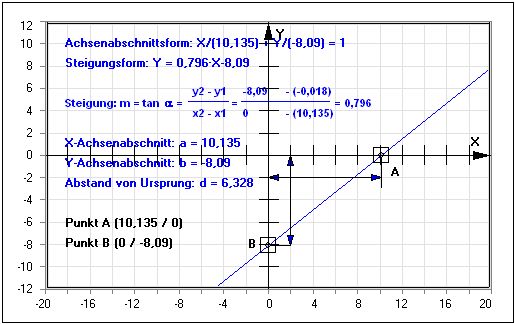

Achsenabschnittsform einer Geraden
Modul Achsenabschnittsform einer Gerade
Mit Hilfe des Unterprogramms [Geometrie] - [Gerade] - Achsenabschnittsform können Geraden in Achsenabschnittsform untersucht werden.
Geraden (lineare Funktionen) in der Ebene können u.a. in einer der folgenden Formen definiert werden:
-
Achsenabschnittsform
-
Punkt-Richtungs-Form (Steigungsform)
-
Zwei-Punkte-Form
-
Hessesche Normalenform
-
Allgemeine Form
In diesem Modul können Sie Geraden untersuchen, die in Achsenabschnittsform vorliegen. Sie werden durch die folgende Gleichung beschrieben:
Variable a gibt Auskunft über die Lage des Punkts A(a,0) auf der x-Achse und Variable b über die Lage des Punkts B(0,b) auf der y-Achse. Eine Beschreibung achsparalleler Geraden ist auf diese Art und Weise nicht möglich.
Das Programm ermittelt hierbei:
- Steigung der Geraden
- Gleichung der Geraden in Achsenabschnittsform sowie in Steigungsform
- X-Achsenabschnitt der Geraden (a)
- Y-Achsenabschnitt der Geraden (b)
- Abstand der Geraden vom Koordinatenursprung
- Gleichungen der Winkelhalbierenden zweier Geraden dieser Form
- Schnittpunkt zweier Geraden dieser Form
Darstellung
Gehen Sie folgendermaßen vor, um Untersuchungen mit Geraden dieser Art durchzuführen:
- Möchten Sie die Koordinatenwerte der Punkte einer Geraden exakt festlegen, so können Sie die Schaltfläche Punkt auf dem Bedienformular nutzen und die entsprechenden Werte im daraufhin erscheinenden Formular eingeben. Übernommen werden diese, wenn Sie die sich dort befindende Schaltfläche Ok bedienen.
- Um die Position eines Fangpunktes (Punkt A oder B) mit der Maus zu verändern, klicken Sie in den rechteckig umrahmten Mausfangbereich und bewegen den Mauscursor bei gedrückt gehaltener Maustaste nach oben oder unten, bzw. nach links oder nach rechts.
- Sollen gleichzeitig zwei Geraden dieser Art dargestellt und der Schnittpunkt sowie die Winkelhalbierenden dieser ausgegeben werden, so aktivieren Sie die Kontrollkästchen 2 Geraden und die Kontrollkästchen SP sowie WH.
- Um Zusammenhänge mit Hilfe von Simulationen zu analysieren, bedienen Sie die Schaltfläche Simulation. Vor dem Start einer Simulation wird Ihnen ein Formular zur Verfügung gestellt, auf welchem Sie die zu simulierende Größe durch eine Aktivierung des entsprechenden Kontrollschalters festlegen. Hierauf können Sie ggf. den Wert für die zu verwendende Schrittweite einstellen. Bestätigen Sie mit Ok. Beendet werden kann die Ausführung einer derartigen Simulation wieder durch eine erneute Betätigung dieser Schaltfläche. Sie trägt nun die Bezeichnung Sim. Stop.

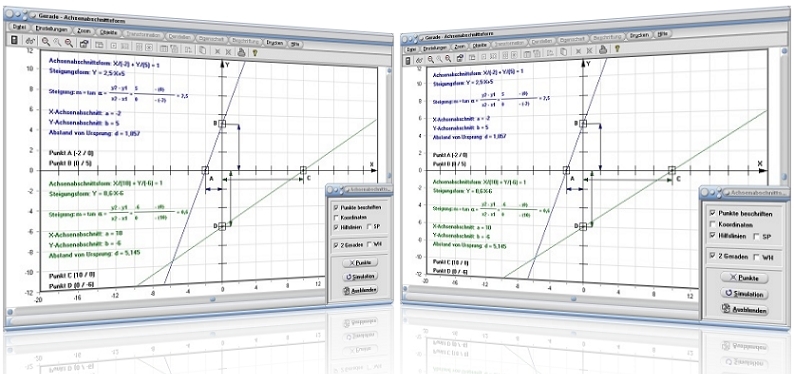

Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.
Mathematische Funktionen I - Mathematische Funktionen II - Funktionen in Parameterform - Funktionen in Polarform - Kurvenscharen - Funktionsparameter - Kubische Funktionen - Zahlenfolgen - Interaktiv - Rekursive Zahlenfolgen - Interaktiv - Quadratische Funktionen - Interaktiv - Parabel und Gerade - Interaktiv - Ganzrationale Funktionen - Interaktiv - Gebrochenrationale Funktionen - Interaktiv - Kurvendiskussion - Interaktiv - Ober- und Untersummen - Interaktiv - Integralrechnung - Interaktiv - Hypozykoide - Sinusfunktion und Cosinusfunktion - Fourier-Reihen - Implizite Funktionen - Zweipunkteform einer Gerade - Kreis und Punkt - Interaktiv - Kegelschnitte in achsparalleler Lage - Interaktiv - Rechtwinkliges Dreieck - Interaktv - Allgemeines Dreieck - Interaktiv - Höhensatz - Eulersche Gerade - Richtungsfelder von Differentialgleichungen - Addition und Subtraktion komplexer Zahlen - Binomialverteilung - Interaktiv - Galton-Brett - Satz des Pythagoras - Bewegungen in der Ebene - Dreieck im Raum - Würfel im Raum - Torus im Raum - Schiefer Kegel - Pyramide - Pyramidenstumpf - Doppelpyramide - Hexaeder - Dodekaeder - Ikosaeder - Abgestumpftes Tetraeder - Abgestumpftes Ikosidodekaeder - Johnson Polyeder - Punkte im Raum - Strecken im Raum - Rotationskörper - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die Y-Achse - Flächen im Raum I - Flächen im Raum II - Analyse impliziter Funktionen im Raum - Flächen in Parameterform I - Flächen in Parameterform II - Flächen mit Funktionen in Kugelkoordinaten I - Flächen mit Funktionen in Kugelkoordinaten II - Flächen mit Funktionen in Zylinderkoordinaten - Raumkurven I - Raumkurven II - Raumkurven III - Quadriken - Ellipsoid - Geraden im Raum I - Geraden im Raum II - Ebene durch 3 Punkte - Ebenen im Raum - Kugel und Gerade - Kugel - Ebene - Punkt - Raumgittermodelle
Bedienformular
Auf dem Bedienformular, welches durch Anklicken im obersten schmalen Bereich und bei Gedrückthalten der linken Maustaste verschiebbar ist, können Sie u.a. durch die Aktivierung bzw. Deaktivierung der entsprechenden Kontrollkästchen folgende zusätzliche Einstellungen vornehmen:
- Punkte beschriften: Beschriftung relevanter Geradenpunkte ein-/ausschalten
- Koordinaten: Anzeige der Koordinaten relevanter Geradenpunkte ein-/ausschalten
- Hilfslinien: Darstellung von Hilfslinien ein-/ausschalten
Allgemein
Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben. Wie Sie das Layout einer 2D-Darstellung konfigurieren können, erfahren Sie unter Layoutkonfiguration. Methoden zur Implementierung und zum Umgang mit grafischen Objekten werden unter Implementierung und Verwendung grafischer Objekte behandelt.
Weitere Themenbereiche
Punkt-Richtungs-Form einer Geraden
Zwei-Punkte-Form einer Geraden
Hessesche Normalenform einer Geraden
Beispiel für eine lineare Funktion in Achsenabschnittsform
Nach Festlegung der Koordinatenwerte zweier Punkte A (2 / 0) und B (0 / 3) gibt das Programm bzgl. der Eigenschaften der Gerade Folgendes aus:
Gleichung der Geraden in Achsenabschnittsform: X/2 +Y/3 = 1
Gleichung der Geraden in Steigungsform: Y = -1,5·X+3
Steigung der Geraden: m = -1,5
X-Achsenabschnitt: a = 2
Y-Achsenabschnitt: b = 3
Abstand der Geraden vom Ursprung: d = 1,664
Werden die Kontrollkäschen 2 Geraden, WH sowie SP aktiviert und werden die Koordinatenwerte der Punkte, durch welche die zweite Gerade verlaufen soll mit C (10 / 0) und D (0 / -6) festgelegt, so gibt das Programm zusätzlich aus:
Für die zweite Gerade durch die Punkte C und D:
Gleichung der Geraden in Achsenabschnittsform: X/10 +Y/(-6) = 1
Gleichung der Geraden in Steigungsform: Y = 0,6·X-6
Steigung der Geraden: m = 0,6
X-Achsenabschnitt: a = 10
Y-Achsenabschnitt: b = -6
Abstand der Geraden vom Ursprung: d = 5,145
Für die Gleichungen der Winkelhalbierenden beider Geraden gibt das Programm aus:
Winkelhalbierende 1: Y = -0,225·X-2,465
Winkelhalbierende 2: Y = 4,447·X-22,488
Der Schnittpunkt beider Geraden wird ermittelt mit: S (4,286 / -3,429)

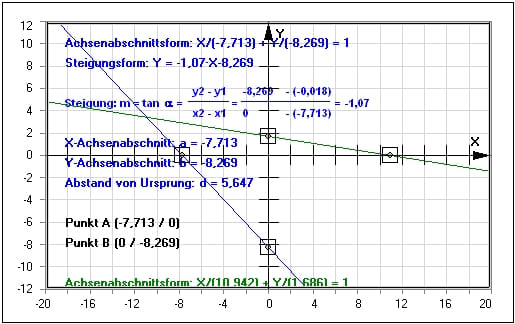

Grafische Darstellung - Beispiel 1

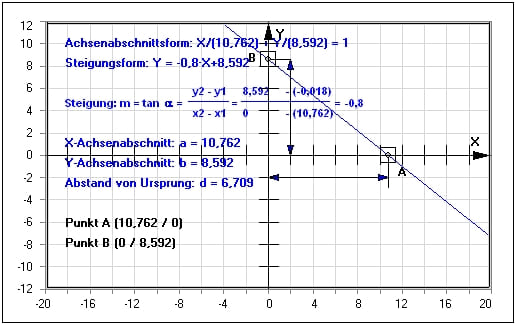

Grafische Darstellung - Beispiel 2

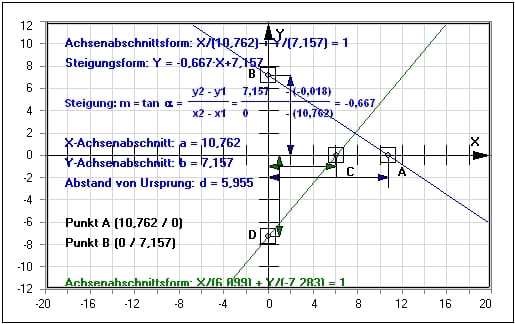

Grafische Darstellung - Beispiel 3

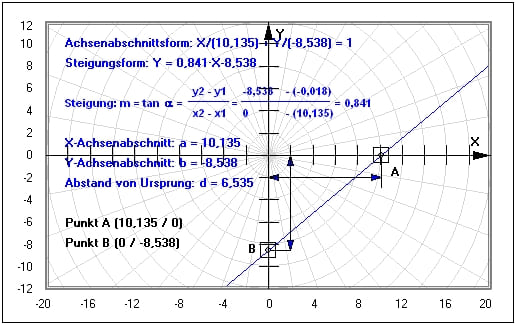

Grafische Darstellung - Beispiel 4

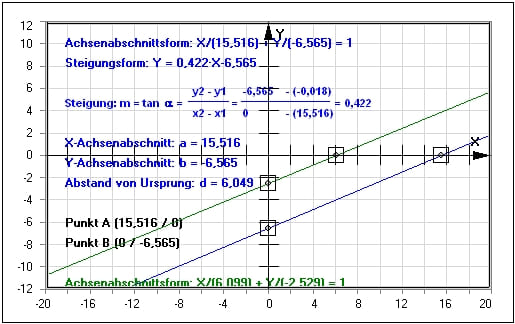

Grafische Darstellung - Beispiel 5
Eine kleine Übersicht in Form von Bildern und kurzen Beschreibungen über einige zu den einzelnen Fachthemengebieten dieses Programms implementierte Unterprogramme finden Sie unter Screenshots zum Themengebiet Analysis - Screenshots zum Themengebiet Geometrie - Screenshots zum Themengebiet Trigonometrie - Screenshots zum Themengebiet Algebra - Screenshots zum Themengebiet 3D-Mathematik - Screenshots zum Themengebiet Stochastik - Screenshots zum Themengebiet Vektoralgebra sowie unter Screenshots zu sonstigen Themengebieten.
Hilfreiche Informationen zu diesem Fachthema sind unter Wikipedia - Achsenabschnittsform zu finden.
Punkt-Richtungs-Form einer Geraden - Zwei-Punkte-Form einer Geraden - Hessesche Normalenform einer Geraden - Allgemeine Form einer Gerade - Gerade - Gerade - Gerade - Gerade - Interaktiv - Gerade - Punkt - Gerade - Punkt - Interaktiv - Geradensteigung - Kreis - Punkt - Kreis - Punkt - Interaktiv - Kreis - Gerade - Kreis - Gerade - Interaktiv - Kreis - Kreis - Kreis - Kreis - Interaktiv - Kreisausschnitt - Kreissegment - Kreisring - Ellipse - Regelmäßiges Vieleck - Viereck - Allgemeines Viereck – Interaktiv - Satz des Ptolemäus - Satz des Arbelos - Pappus-Kreise - Archimedische Kreise - Hippokrates Möndchen - Varignon-Parallelogramm - Rechteck-Scherung - Soddy-Kreise - Polygone - Bewegungen in der Ebene - Affine Abbildung - Analyse affiner Abbildungen - Inversion einer Geraden am Kreis - Inversion eines Kreises am Kreis - Spirolateralkurven - Spiralen im Vieleck - Granvillesche Kurven - Bérard-Kurven - Eikurven - Kegelschnitt - Prinzip - Pyramidenschnitt - Prinzip - Kegelschnitte in Mittelpunktlage - Kegelschnitte in Mittelpunktlage - Interaktiv - Kegelschnitte in achsparalleler Lage - Kegelschnitte in achsparalleler Lage - Interaktiv - Kegelschnitte in Mittelpunktlage - Punkt - Kegelschnitte in Mittelpunktlage - Gerade - Allgemeine Kegelschnitte - Kegelschnitte durch 5 Punkte - Interaktive Geometrie mit Objekten - Winkelmaße - Strahlensatz - Teilungsverhältnis - Konstruktion einer Mittelsenkrechten - Konvexe Hülle - Dreieck - Pyramide - Quader im Raum (3D) - Krummflächig begrenzte Körper (3D) - Ebenflächig und krummflächig begrenzte Körper (3D) - Platonische Körper (3D) - Archimedische Körper (3D) - Spezielle Polyeder (3D) - Selfbuild - Punkte (3D) - Selfbuild - Strecken (3D)

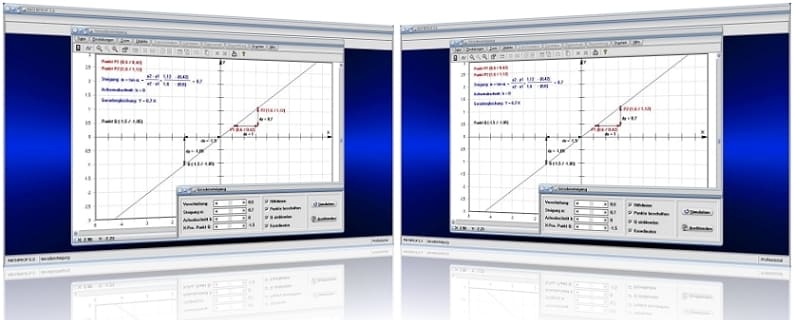

MathProf 5.0 - Unterprogramm Geradensteigung
