Allgemeines Viereck


MathProf - Viereck - Allgemeines Viereck - Seiten - Diagonalen - Seitenhalbierende - Flächeninhalt - Berechnen - Diagonale - Seitenlänge - Beispiel - Eigenschaften - Formeln - Vierecke - Umfang - Winkel - Mittelsenkrechte - Winkelhalbierende - Allgemeine Vierecke - Rechner
Modul Allgemeines Viereck - Interaktiv



Im Unterprogramm [Geometrie] - [Viereck] - Allgemeines Viereck - Interaktiv kann ein allgemeines Viereck interaktiv analysiert werden.



MathProf - Viereck - Seite - Fläche - Winkel - Innenwinkel - Diagonalen - Innenwinkelsumme - Seitenhalbierende - Winkelhalbierende - Berechnen - Berechnung - Flächeninhalt - Allgemeine Vierecke - Allgemeines Viereck - Rechner



Ein allgemeines Viereck wird bestimmt durch vier Punkte A, B, C und D, von denen keine drei auf einer Geraden liegen. Die Summe der Innenwinkel eines Vierecks beträgt 360°. Ein allgemeines konvexes Viereck wird als Trapezoid bezeichnet. Hierbei liegt, dass ein Punkt des Vierecks innerhalb eines Dreiecks aus drei Punkten.

Unregelmäßiges Viereck - Konkaves Viereck - Konvexes Viereck:
Erfüllen die Seiten oder Winkel eines Vierecks keine besondere Bedingungen, so wird von einem unregelmäßigen Viereck gesprochen. Ein Viereck wird als konvex bezeichnet, wenn seine beide Diagonalen innerhalb dessen verlaufen. Liegt wenigstens eine seiner Diagonalen außerhalb dessen, so heißt es konkav.

Als beliebiges Viereck wird ein Polygon mit vier Seiten bezeichnet, die beliebige Längen besitzen, die miteinander über beliebige Winkel verbunden sind.
Überschlagen sich die Seiten eines Vierecks, so handelt es sich um ein überschlagenes Viereck.


Nach der Wahl dieses Menüpunkts wird ein vordefiniertes Viereck grafisch dargestellt, dessen Eckpunktkoordinaten Sie verändern können. Hierzu haben Sie zwei Möglichkeiten:

  • Anklicken eines Eckpunktes des Vierecks mit der linken Maustaste und Bewegen der Maus bei gedrückt gehaltener Maustaste.

  • Bedienung der Schaltfläche Punkte und Eingabe der gewünschten Koordinaten in dem daraufhin erscheinenden Formular. Nach der Bedienung der Schaltfläche Ok wird das Viereck mit den vorgegebenen Koordinatenwerten dargestellt.


Hierbei werden nachfolgend aufgeführte Eigenschaften des dargestellten Vierecks ausgegeben und bei jeder Änderung der Koordinatenwerte der Eckpunkte aktualisiert:

  • Punktkoordinaten (Punkte A, B, C, D) des Vierecks
  • Seitenlängen a, b, c, d des Vierecks
  • Innenwinkel (Winkel BAD, ABC, BCD, DCA) des Vierecks
  • Innenwinkelsumme des Vierecks
  • Diagonalenlängen AC und BD des Vierecks
  • Diagonalenschnittwinkel des Vierecks (falls vorhanden bzw. wenn der Schnittpunkt der Diagonalen innerhalb des Flächenbereichs des Vierecks liegt)
  • Flächeninhalt des Vierecks

Zudem lassen sich durch die Aktivierung der entsprechenden Kontrollkästchen einblenden:

  • Diagonalen des Vierecks
  • Seitenhalbierende des Vierecks
  • Mittelsenkrechten des Vierecks
  • Winkelhalbierende des Vierecks


Formeln - Eigenschaften


Nachfolgend aufgeführt sind einige Formeln, welche zur Berechnung der Werte entsprechender Größen eines allgemeinen Vierecks (Trapezoids) relevant sind.


Diagonalenlänge: e = √ a² + b² - 2ab · cos(β)
Diagonalenlänge: f = √ b² + c² - 2bc · cos(γ)

Innenwinkel:

α = arccos( (a² + d² - f²) / 2ad )

β = arccos( (a² + b² - e²) / 2ab )
γ = arccos( (b² + c² - f²) / 2bc )
δ = arccos( (c² + d² - e²) / 2cd )

Die Summe der Innenwinkel α, β, γ und δ eines Vierecks beträgt 360°. Schneiden sich die Diagonalen eines Viereck innerhalb dessen (konvexes Viereck), so sind alle seine Innenwinkel < 180°.

Umfang: U = a + b + c + d

Flächeninhalt: A = √ 4e²f² - (b² + d² - a² - c²)² / 4


Mit:
a,b,c,d: Seiten des Vierecks



Eigenschaften des allgemeinen Vierecks:

  • Es besitzt 4 Eckpunkte (Ecken)
  • Es besitzt 4 unterschiedlich lange Seiten
  • Es besitzt 4 unterschiedlich große Innenwwinkel
  • Es besitzt 2 Diagonalen, die als Segmente zwei gegenüberliegende Eckpunkte verbinden

Der Eckenschwerpunkt eines Vierecks ist der Schnittpunkt der Geraden, welche durch die Mittelpunkte der Seiten a, b, c und d des Vierecks verlaufen und somit der Strecken, die je zwei einander gegenüberliegende Seitenmitten verbinden.

Die Beschriftung der Punkte eines (allgemeinen) Vierecks erfolgt entgegen dem Uhrzeigersinn mit den Buchstaben A, B, C und D. Seine Seiten werden wie folgt beschriftet: a = AB, b = BC, c = CD, d = DA.



Bedienung


Um Zusammenhänge mit Hilfe von Simulationen zu analysieren, bedienen Sie die Schaltfläche Simulation. Vor dem Start einer Simulation wird Ihnen ein Formular zur Verfügung gestellt, auf welchem Sie die zu simulierende Größe durch eine Aktivierung des entsprechenden Kontrollschalters festlegen. Hierauf können Sie ggf. die Werte für Schrittweite, Verzögerung bzw. die Anzahl zu verwendender Winkelschritte einstellen. Bestätigen Sie mit Ok. Beendet werden kann die Simulation wieder durch eine Bedienung der Schaltfläche Sim. Stop.



Arbeitsblätter - Unterrichtsmaterialien - Nutzung zu Unterrichtszwecken


Mit Hilfe dieses Programms lassen sich unter anderem Grafiken für Arbeitsblätter zur nichtkommerziellen Nutzung für Unterrichtszwecke erstellen. Beachten Sie hierbei jedoch, dass jede Art gewerblicher Nutzung dieser Grafiken und Texte untersagt ist und dass Sie zur Verfielfältigung hiermit erstellter Arbeitsblätter und Unterrichtsmaterialien eine schriftliche Genehmigung des Autors (unseres Unternehmens) benötigen.

Diese kann von einem registrierten Kunden, der im Besitz einer gültigen Softwarelizenz für das entsprechende Programm ist, bei Bedarf unter der ausdrücklichen Schilderung des beabsichtigten Verfielfältigungszwecks sowie der Angabe der Anzahl zu verfielfältigender Exemplare für das entsprechende Arbeitsblatt unter der auf der Impressum-Seite dieses Angebots angegebenen Email-Adresse eingeholt werden. Es gelten unsere AGB.



Aufgaben - Lernen - Üben - Übungen


Dieses Programm eignet sich neben seinem Einsatz als Berechnungs- bzw. Animationsprogramm zudem zum Lernen, zur Aneignung entsprechenden Fachwissens, zum Verstehen sowie zum Lösen verschiedener Aufgaben zum behandelten Fachthema der Mathematik. Durch seine einfache interaktive Handhabbarkeit bietet es die auch Möglichkeit der Durchführung unterschiedlicher Untersuchungen hierzu. Des Weiteren eignet es sich beim Üben dazu, um das Erlernte hinsichtlich praktizierter Übungen bzw. bearbeiteter Übungsaufgaben zu überprüfen und hierzu erworbenes Wissen festigen zu können.

Es kann sowohl zur Einführung in das entsprechende Fachthemengebiet, wie auch zur Erweiterung des bereits hierzu erlangten Fachwissens sowie als Unterstützung bei der Bearbeitung von Mathe-Anwendungsaufgaben genutzt werden.

Mittels der anschaulichen Gestaltung und einfachen Bedienbarbarkeit einzelner Module dieser Software können Fragen zum entsprechenden Themengebiet, die mit den Worten Was ist?, Was sind?, Wie?, Wieviel?, Was bedeutet?, Weshalb?, Warum? beginnen beantwortet werden.

Eine mathematische Herleitung dient dazu, zu erklären, weshalb es zu einer Aussage kommt. Derartige Folgerungen sind unter anderem dazu dienlich, um zu verstehen, weshalb eine Formel bzw. Funktion Verwendung finden kann. Dieses Modul kann auch in diesem Fall hilfreich sein und ermöglicht es durch dessen Nutzung oftmals, einer entsprechenden Herleitung bzw. einem mathematischen Beweis zu folgen, oder einen Begriff zum entsprechenden Fachthema zu erklären.

Bei Fragen deren Wörter Welche?, Welcher?, Welches?, Wodurch? bzw. Wie rechnet man? oder Wie berechnet man? sind, können zugrunde liegende Sachverhalte oftmals einfach erklärt und nachvollzogen werden. Auch liefert diese Applikation zu vielen fachthemenbezogenen Problemen eine Antwort und stellt eine diesbezüglich verständliche Beschreibung bzw. Erklärung bereit.


Video



Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.

 Weitere Videos zu einigen in MathProf implementierten Modulen sind auf Youtube unter den folgenden Adressen abrufbar:

Mathematische Funktionen I - Mathematische Funktionen II - Funktionen in Parameterform - Funktionen in Polarform - Kurvenscharen - Funktionsparameter - Kubische Funktionen - Zahlenfolgen - Interaktiv - Rekursive Zahlenfolgen - Interaktiv - Quadratische Funktionen - Interaktiv - Parabel und Gerade - Interaktiv - Ganzrationale Funktionen - Interaktiv - Gebrochenrationale Funktionen - Interaktiv - Kurvendiskussion - Interaktiv - Ober- und Untersummen - Interaktiv - Integralrechnung - Interaktiv - Hypozykoide - Sinusfunktion und Cosinusfunktion - Fourier-Reihen - Implizite Funktionen - Zweipunkteform einer Gerade - Kreis und Punkt - Interaktiv - Kegelschnitte in achsparalleler Lage - Interaktiv - Rechtwinkliges Dreieck - Interaktiv - Allgemeines Dreieck - Interaktiv - Höhensatz - Eulersche Gerade - Richtungsfelder von Differentialgleichungen - Addition und Subtraktion komplexer Zahlen - Binomialverteilung - Interaktiv - Galton-Brett - Satz des Pythagoras - Bewegungen in der Ebene - Dreieck im Raum - Würfel im Raum - Torus im Raum - Schiefer Kegel - Pyramide - Pyramidenstumpf - Doppelpyramide - Hexaeder - Dodekaeder - Ikosaeder - Abgestumpftes Tetraeder - Abgestumpftes Ikosidodekaeder - Johnson Polyeder - Punkte im RaumStrecken im Raum - Rotationskörper - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die X-AchseRotationskörper - Parametergleichungen - Rotation um die Y-Achse - Flächen im Raum I - Flächen im Raum IIAnalyse impliziter Funktionen im Raum - Flächen in Parameterform IFlächen in Parameterform II - Flächen mit Funktionen in Kugelkoordinaten IFlächen mit Funktionen in Kugelkoordinaten II - Flächen mit Funktionen in ZylinderkoordinatenRaumkurven I - Raumkurven II - Raumkurven III - Quadriken - Ellipsoid - Geraden im Raum I - Geraden im Raum II - Ebene durch 3 Punkte - Ebenen im RaumKugel und Gerade - Kugel - Ebene - PunktRaumgittermodelle


Bedienformular

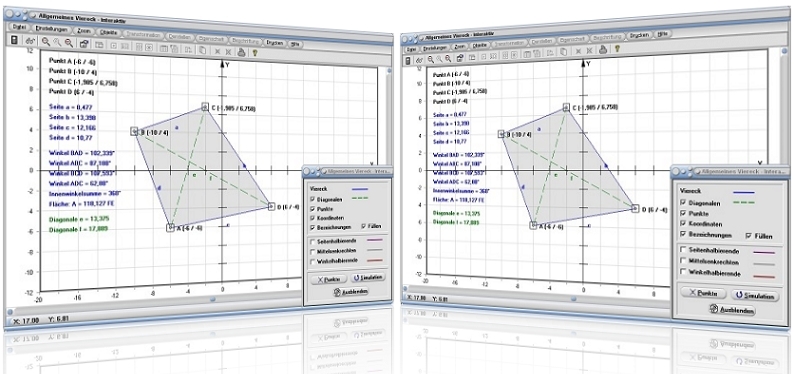

MathProf - Viereck - Diagonalen - Seitenhalbierende - Mittelsenkrechten - Winkelhalbierende - Punkte


Auf dem Bedienformular, welches durch Anklicken im obersten schmalen Bereich und bei Gedrückthalten der linken Maustaste verschiebbar ist, können Sie u.a. durch die Aktivierung bzw. Deaktivierung der entsprechenden Kontrollkästchen folgende zusätzliche Einstellungen vornehmen.

  • Punkte: Beschriftung der Eckpunkte des Vierecks ein-/ausschalten
  • Koordinaten: Anzeige der Koordinaten der Eckpunkte des Vierecks ein-/ausschalten
  • Bezeichnungen: Anzeige der Seitenbezeichnung des Vierecks ein-/ausschalten
  • Füllen: Farbfüllung des Vierecks ein-/ausschalten


Allgemein



Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben. Wie Sie das Layout einer 2D-Darstellung konfigurieren können, erfahren Sie unter Layoutkonfiguration. Methoden zur Implementierung und zum Umgang mit grafischen Objekten werden unter Implementierung und Verwendung grafischer Objekte behandelt.



Weitere Themenbereiche



Viereck

Satz des Ptolemäus



Beispiel



Lassen Sie sich ein Viereck darstellen, welches durch die Eckpunkte A (4 / -5), B (-5 / 2), C (-4 / 6) und D (1 / 4) beschrieben wird, so gibt das Programm folgende Werte aus:



Länge der Seite a: 4,123

Länge der Seite b: 5,385

Länge der Seite c: 9,487

Länge der Seite d: 11,402



Innenwinkel BAD: 33,69°

Innenwinkel ABC: 113,839°

Innenwinkel BCD: 82,235°

Innenwinkel ADC: 130,236°



Die Innenwinkelsumme beträgt: 360°



Fläche des Vierecks: A = 41 FE



Länge der Diagonale e: 13,601

Länge der Diagonale f: 6,325


Weitere Screenshots zu diesem Modul

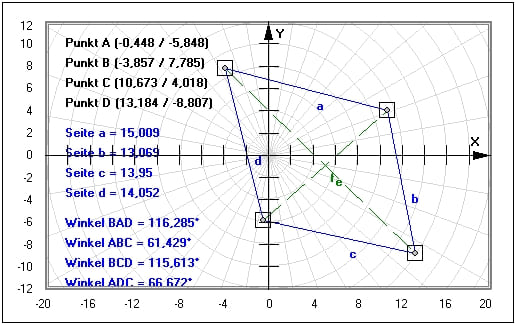

MathProf - Viereck - Allgemeines Viereck - Seiten - Diagonalen - Berechnen - Diagonale - Beispiel - Diagonalenschnittpunkt - Überschlagenes Viereck - Eckenschwerpunkt - Definition - Formeln - Vierecke - Umfang - Winkel - Mittelsenkrechte - Winkelhalbierende - Flächeninhalt - Allgemeine Vierecke - Rechner

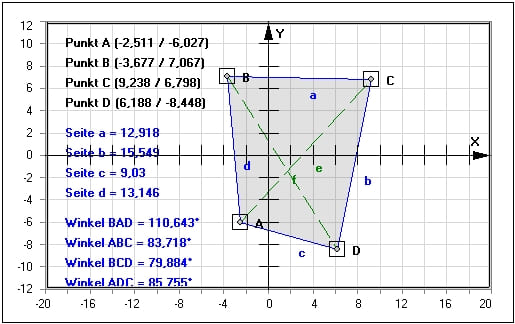

Grafische Darstellung - Beispiel 1

MathProf - Viereck - Allgemeines Viereck - Länge - Seiten - Umfang - Flächenberechnung - Berechnen - Berechnung - Beispiel - Eigenschaften - Vierecke - Umfang - Winkel - Mittelsenkrechte - Winkelhalbierende - Flächeninhalt - Allgemeine Vierecke - Seitenhalbierende - Formeln - Unregelmäßiges Viereck - Koordinaten - Eigenschaften - Rechner

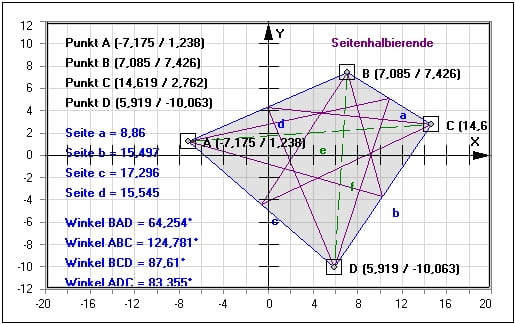

Grafische Darstellung - Beispiel 2

MathProf - Vierecke - Allgemeines Viereck - Mittelsenkrechten - Trapezoid - Innenwinkelsumme - Eigenschaften - Berechnen - Diagonalen - Umfang - Seiten - Seitenlänge - Fläche - Berechnung - Beispiel - Mittelsenkrechte - Winkelhalbierende - Diagonalen - Flächeninhalt - Seitenhalbierende - Darstellen - Plotten - Rechner - Zeichnen
Grafische Darstellung - Beispiel 3

MathProf - Viereck - Allgemeines Viereck - Umfang - Seiten - Breite - Berechnen - Diagonale - Seitenlänge - Innenwinkel - Berechnung - Beispiel -  Eigenschaften - Umfang - Winkel - Mittelsenkrechte - Winkelhalbierende - Diagonalen - Flächeninhalt - Seitenhalbierende - Rechner

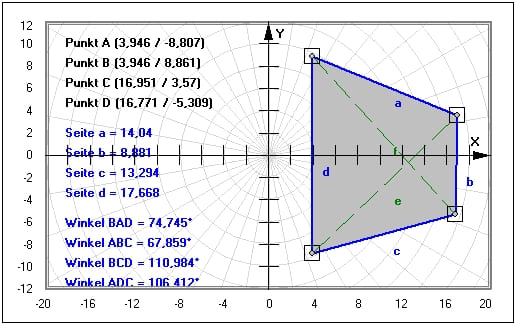

Grafische Darstellung - Beispiel 4

 MathProf - Überschlagenes Viereck  - Diagonalen - Umfang - Flächeninhalt - Innenwinkel - Beispiel - Eigenschaften - Umfang - Winkel - Allgemeine Vierecke - Formel - Berechnungsformel - Winkelsumme - Diagonalenlänge - Schnittpunkt - Formeln - Unregelmäßiges Viereck - Vierecke - Koordinaten - Rechner

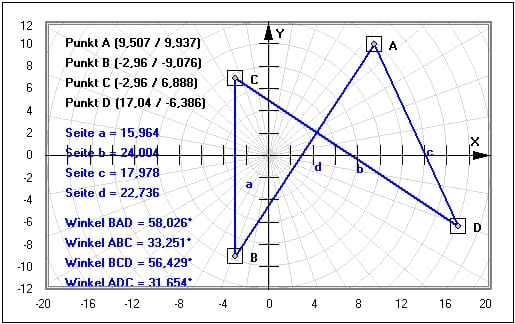

Grafische Darstellung - Beispiel 5

MathProf - Vierecke - Allgemeines Viereck - Flächeninhalt - Seiten - Seitenlänge - Allgemeine Vierecke - Berechnen - Berechnung - Beispiel -  Eigenschaften - Vierecke - Umfang - Winkel - Mittelsenkrechte - Winkelhalbierende - Seitenhalbierende - Rechner

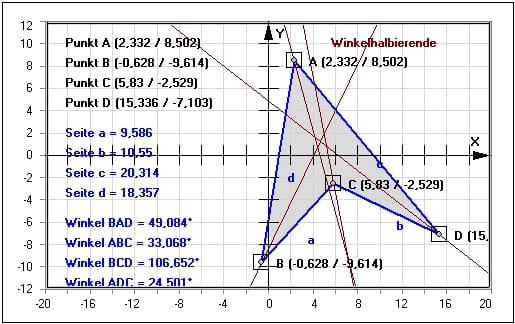

Grafische Darstellung - Beispiel 6



Screenshots und Kurzbeschreibungen einiger Module zu entsprechenden Themenbereichen

Eine kleine Übersicht in Form von Bildern und kurzen Beschreibungen über einige zu den einzelnen Fachthemengebieten dieses Programms implementierte Unterprogramme finden Sie unter Screenshots zum Themengebiet Analysis - Screenshots zum Themengebiet Geometrie - Screenshots zum Themengebiet Trigonometrie - Screenshots zum Themengebiet Algebra - Screenshots zum Themengebiet 3D-Mathematik - Screenshots zum Themengebiet Stochastik - Screenshots zum Themengebiet Vektoralgebra sowie unter Screenshots zu sonstigen Themengebieten.

Nützliche Infos zu diesem Themengebiet



Hilfreiche Informationen zu diesem Fachthema sind unter der Adresse Wikipedia - Viereck zu finden.


Weitere implementierte Module zum Themenbereich Geometrie

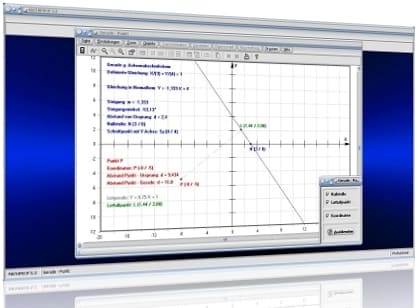

MathProf - Gerade - Punkt - Lotgerade - Lotfußpunkt - Lot auf Gerade - Lot - Lotlinie - Lotrechte - Bestimmen - Geraden - Punkte - Abstand - Distanz - Steigung einer Gerade - Steigungswinkel einer Gerade - Schnittpunkt einer Gerade mit der y-Achse - Nullstelle einer Gerade - Punktprobe - Abstand Gerade-Punkt - Distanz Punkt Gerade - Achsenabschnittsform einer Gerade - Steigungsform einer Gerade - Allgemeine Form einer Gerade - Rechner - Berechnen - Darstellen - ZeichnenMathProf - Gerade - Punkt - Lotgerade - Abstandsberechnung Punkt-Gerade - Abstand einer Gerade vom Ursprung - Abstand zwischen zwei Punkten - Punkt in der Ebene - Punktprobe bei einer Gerade - Punkt auf Gerade - Lagebeziehung Gerade Punkt - Distanz zweier Punkte - Streckenberechnung - Orthogonale Gerade - Orthogonalität zweier Geraden - Kleinster Abstand - Geringster Abstand - Normalabstand - Entfernung - Entfernung berechnen - Abstand berechnen - Abstandsberechnung - Abstandsformel - Abstände - Gleichung - Inzidenz - Rechner - Berechnen - Darstellen - Zeichnen
