Namenskürzel: KB

 Numerische Grundeigenschaften

 Beschreibung

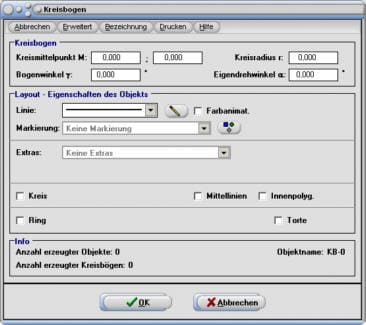

 M

 Koordinatenwerte des Mittelpunkts M (x;y) des Kreises, aus dem
 der Kreisbogen stammt.

 r

 Radius r des Kreises, aus dem der Kreisbogen stammt.

 γ

 Ausschnittwinkel γ in ° des Kreisbogens.

 α

 Eigendrehwinkel α in °, der angibt, welche Neigung die horizontale
 Abschnittstrecke des Kreisbogens bzgl. der Abszisse besitzt.

Die Werte für die numerischen Grundeigenschaften dieses Objekts sind in den dafür zur Verfügung stehenden Eingabefeldern im obersten Bereich des Fensters festzulegen.

 Extras

 I - Punktmarkierung

 Anzahl: Anzahl der auf der Peripherie des Kreisbogens positionierten und
 gleichmäßig verteilten Punkte.

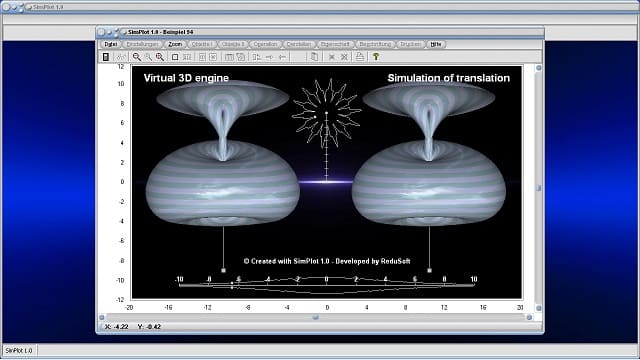

 II - Strahlen nach außen

 III - Strahlen nach innen

 IV - Strahlen von innen nach
 außen

 Anzahl: Anzahl der auf der Peripherie des Kreisbogens positionierten und
 gleichmäßig verteilten Punkte durch welche Strahlen verlaufen.

 Länge: Länge der von der Peripherie des Kreisbogens ausgehenden nach
 außen, nach innen bzw. gleichzeitig nach außen und innen gerichteten
 Strahlen.

 Verbinden: Ein- bzw. Ausschalten der Darstellung von Verbindungslinien
 zwischen den nach außen, nach innen bzw. gleichzeitig nach außen und
 innen gerichteten Strahlen.

 Linienstil und Linienfarbe der von der Peripherie des Kreisbogens
 ausgehenden nach außen, nach innen bzw. gleichzeitig nach außen und
 innen gerichteten Strahlen.

 V - Pfeile nach außen

 VI - Pfeile nach innen

 VII - Pfeile von innen nach
 außen

 Anzahl: Anzahl der auf der Peripherie des Kreisbogens positionierten und
 gleichmäßig verteilten Punkte durch welche Pfeile verlaufen.

 Länge: Länge der von der Peripherie des Kreisbogens ausgehenden nach
 außen, nach innen bzw. gleichzeitig nach außen und innen gerichteten
 Pfeile.

 Verbinden: Ein- bzw. Ausschalten der Darstellung von Verbindungslinien
 zwischen den nach außen, nach innen bzw. gleichzeitig nach außen und
 innen gerichteten Pfeilen.

 Linienstil und Linienfarbe der von der Peripherie des Kreises ausgehenden
 nach außen, nach innen bzw. nach gleichzeitig außen und innen gerichteten
 Pfeile.

 Füllfarbe: Füllfarbe der Pfeilspitzen.

 VIII - Außenskalierung
 (Aufzählung)

 IX - Außenskalierung
 (Gradmaß)

 X - Außenskalierung
 (Bogenmaß)

 XI - Innenskalierung
 (Aufzählung)

 XII - Innenskalierung
 (Gradmaß)

 XIII - Innenskalierung
 (Bogenmaß)

 Anzahl: Anzahl der auf der Peripherie des Kreisbogensgleichmäßig verteilten
 Skalierungseinheiten.

 Länge: Länge der von der Peripherie des Kreisbogens ausgehenden nach
 außen bzw. nach innen gerichteten Skalierungsstriche.

 Textfarbe: Farbe der Skalierungstexte.

 Linienstil und Linienfarbe der von der Peripherie des Kreisbogens
 ausgehenden nach außen bzw. nach innen gerichteten Skalierungsstriche.

 Art:  (Zählrichtung der Skalierung)
 1 - Im Uhrzeigersinn fortlaufend ansteigend.
 2 - Entgegen dem Uhrzeigersinn fortlaufend abnehmend.

 Detailskalierung: Nach Durchführung eines Klicks auf die dafür
 vorgesehene Symbolschaltfläche wird nachfolgend gezeigtes Formular zur
 Konfiguration einer Detailskalierung zur Verfügung gestellt:

 Wird in der oben angeordneten Auswahlbox der Eintrag Detailskalierung
 gewählt, so stehen folgende zusätzliche Optionen bzgl. der Layout-
 Gestaltung der Skalierung zur Verfügung:

• Anzahl zu verwendender Teilstriche

• Linienstil und Linienfarbe der Hauptstriche

• Linienstil und Linienfarbe der Teilstriche

• Relative Länge der Teilstriche (proportional zur gewählten Strahlenlänge der Außenskalierung) in %

 Bei Wahl der Typen VIII - Außenskalierung (Aufzählung) oder XI -
 Innenskalierung (Aufzählung) wird nachfolgend gezeigtes Fenster
 eingeblendet, wenn die Schaltfläche Param. angeklickt wird:

 Hiermit kann Folgendes festgelegt werden:

• Anzahl zu verwendender Skalierungseinheiten

• Skalierungsgenauigkeit (Anzahl zu verwendender Nachkommastellen)

• Wertebereich der Skalierung von ... bis

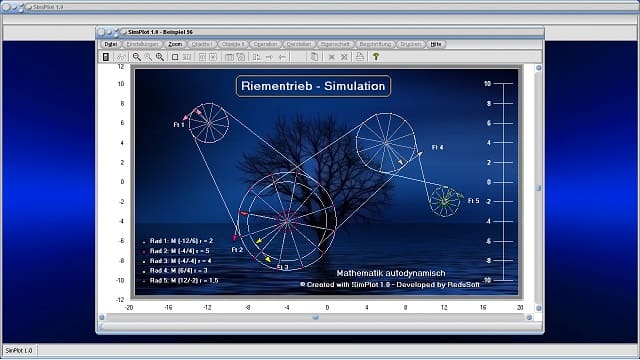

 XIV - Mittelpunkt-Strecken

 Anzahl: Anzahl der gleichmäßig auf der Peripherie des Kreisbogens verteilten
 Strecken, welche zum Kreismittelpunkt verlaufen.

 Linienstil und Linienfarbe der nach innen und außen gerichteten Strahlen.

 XV - Innendreiecke gefüllt

 XVI - Innendreiecke
 wechselnd gefüllt

 Anzahl: Anzahl der gleichmäßig verteilten Dreiecke, deren gemeinsamer
 Punkt der Kreismittelpunkt ist.

 Linienstil und Linienfarbe der Innendreiecke.

 Füllfarben und Schraffurarten der Innendreiecke.

 XVII - Sektoren wechselnd
 gefüllt

 Anzahl: Anzahl der gleichmäßig verteilten Kreissektoren.

 Linienstil und Linienfarbe der Kreissektoren.

 Füllfarbe und Schraffurart der Kreissektoren.

 XVIII - Sektoren mit
 Innenkreis

 ri: Radius des Innenkreises.

 Anzahl: Anzahl der gleichmäßig verteilten Kreissektoren.

 Linienstil und Linienfarbe der Kreissektoren.

 XIX - Innendreiecke mit
 Innenkreis I

 XX - Innendreiecke mit
 Innenkreis II

 ri: Radius des Innenkreises.

 Anzahl: Anzahl der gleichmäßig verteilten Dreiecke, deren gemeinsamer
 Punkt der Kreismittelpunkt ist.

 Linienstil und Linienfarbe der Innendreiecke.

 Füllfarben und Schraffurarten der Innendreiecke.

 XXI - Sektoren gefüllt mit
 Innenkreis

 ri: Radius des Innenkreises.

 Anzahl: Anzahl der gleichmäßig verteilten Kreissektoren.

 Linienstil und Linienfarbe der Kreissektoren.

 Füllfarben und Schraffurarten der Kreissektoren.

 XXII - Bogenpfeil

 Breite: Breite der Pfeilspitze (in Pixel-Maßeinheit).

 Länge: Länge der Pfeilspitze (in Pixel-Maßeinheit).

 Layout: Bei Selektion des entsprechenden Eintrags aus der dafür zur
 Verfügung stehenden Auswahlbox besteht die Möglichkeit eines der
 nachfolgend aufgeführten Layouts festzulegen:

• Beidseitig ohne Ausschnitt

• Links ohne Ausschnitt

• Rechts ohne Ausschnitt

• Beidseitig mit Ausschnitt

 Füllfarbe: Füllfarbe der Pfeilspitzen.

 XXIII - Außenbogenschar

 Anzahl: Anzahl der in gleichmäßigem Abstand angeordneten Außenbögen.

 Abstand: Abstand den die, in gleichmäßigem Abstand angeordneten,
 Außenbögen zueinander besitzen.

 Scharverbindungslinien: Nach Durchführung eines Klicks auf die
 Symbolschaltfläche Scharverbindungslinien wird nachfolgend gezeigtes
 Formular zur Verfügung gestellt:

 Bei Selektion des Eintrags Scharverbindungslinien aus der Auswahlbox
 besteht die Möglichkeit Folgendes festzulegen:

• Anzahl der in gleichmäßigem Abstand auf der Kreisperipherie positionierten Scharverbindungslinien

• Stil der Scharverbindungslinien

• Farbe der Scharverbindungslinien

• Farbe und Größe von Punktmarkierungen

 XXIV - Ringpfeil

 Füllfarbe und Schraffurart des Rings.

 Füllfarbe und Schraffurart der Pfeilspitze.

 Mittellinie: Ein- bzw. Ausblenden der Mittellinie der Ringpfeils.

 Zusätzliche Option

 Innenpolygon

 Darstellung eines Innenpolygons des Kreisbogens ein- bzw. ausschalten.

 Festlegung der Anzahl darzustellender Ecken des Innenpolygons.

 Mittellinien

 Darstellung der Mittellinien des Kreises aus welchem der Kreisbogen stammt,
 ein- bzw. ausschalten.

Nach einer Aktivierung des entsprechenden Kontrollkästchens und einer ggf. notwendigen Festlegung der Anzahl darzustellender Eckene, erfolgt die Darstellung des entsprechenden Gebildes. Für Kreis und Innenpolygon können Linienstil und Linienfarbe festgelegt werden.

 Zusätzliche Option

 Tortendiagramm

 Nach einer Aktivierung des Kontrollkästchens Torte und der anschließenden
 Ausführung eines Klicks auf die daneben angeordnete Symbolschaltfläche
 erscheint nachfolgend gezeigtes Fenster.

 Relevante Daten sind im dafür vorgesehenen Feld Wert festzulegen. Diese
 werden nach einer Bedienung der Schaltfläche Übernehmen in die Liste
 eingetragen.

 Ist ein Eintrag in der Liste zu löschen, so ist die Schaltfläche Löschen zu
 benutzen. Soll ein bereits eingetragener Wert geändert werden, so ist der
 entsprechende Eintrag in der Liste zu fokussieren und hierauf der neue Wert
 in das dafür zur Verfügung stehende Feld einzugeben. Nach einer Bedienung
 der Schaltfläche Ersetzen wird dieser ersetzt. Um alle Einträge gleichzeitig
 zu löschen, kann die Schaltfläche Alle löschen verwendet werden.

 Die Füllfarbe des entsprechenden Tortensegments kann nach Übernahme
 des entsprechenden Werts in die Listbox durch Ausführung eines
 Doppelklicks auf den entsprechenden Eintrag festgelegt werden, oder durch
 eine Bedienung der Symbolschaltfläche Füllfarbe. Der Füllstil des
 entsprechenden Tortensegments kann durch Füllstil definiert werden.

 Zudem besteht nach einer Aktivierung des Kontrollkästchens
 Punktmarkierung die Möglichkeit eine zusätzliche Punktmarkierung
 durchführen zu lassen. Deren Farbe und Größe sind durch die dafür
 vorgesehenen Bedienelemente festzulegen.

 Nach einem Klick auf die Schaltfläche OK werden die festgelegten
 Eingabewerte und Layoutdefinitionen übernommen.
