MathProf - Flächen zweiter Ordnung - Kegelschnitt - Quadriken

Modul Flächen 2. Ordnung

---

Im Unterprogramm [3D-Mathematik] - Flächen 2. Ordnung können Flächen 2. Ordnung (Kegelschnitte bzw. Quadriken), welche in erster oder zweiter Normalform definiert sind, grafisch dargestellt werden und Zusammenhänge zu diesem Fachthema untersucht werden.





Das Modul ermöglicht die Durchführung der:


• Analyse der Art von Flächen 2. Ordnung (Kegelschnitte - Quadriken), welche in 1. oder 2. Normalform definiert sind

• Darstellung von Flächen 2. Ordnung (Kegelschnitte - Quadriken), welche in 1. oder 2. Normalform definiert sind (u.a. Rotationsparaboloid, Rotationshyperboloid und Rotationsellipsoid)




Eine Fläche 2. Ordnung (Quadrik) ist die Menge aller Punkte eines dreidimensionalen Raumes, deren Koordinaten einer quadratischen Gleichung genügen. Sie wird als die Lösungsmenge einer quadratischen Gleichung bezeichnet, die mehrere Variablen besitzt.

Die allgemeine Funktionsgleichung einer Fläche dieser Art lautet:



Ax²+By²+Cz²+2Dxy+2Exz+Fyz+2Gx+2Hy+2Iz+K = 0



Sie stellt eine algebraische Gleichung 2. Ordnung dar, wobei A, B, C, D, E, F, G, H, I  und K beliebige reelle Koeffizienten sind.



Durch eine Hauptachsentransformation und weitere Koordinatentransformationen, mit welcher die Ausrichtung der Achsen der Flächen parallel zu den Koordinatenachsen erlangt wird, erreicht man die Darstellung einer Fläche 2. Ordnung in Normalform, die sich in zwei Arten gliedert:



1. Normalform:





2. Normalform:





Die Normalformen dieser Flächen 2. Ordnung zur Beschreibung der Kegelschnitte in allgemeiner achsparalleler Lage im Raum lauten:



1. Normalform:





2. Normalform:







Echte und entartete Flächen 2. Ordnung könnnen wie folgt eingeteilt werden:


• Reelles Ellipsoid

• Einschaliges Hyperboloid

• Zweischaliges Hyperboloid

• Elliptischer Doppelkegel

• Elliptischer Zylinder

• Hyperbolischer Zylinder

• Elliptisches Paraboloid

• Hyperbolisches Paraboloid

• Parabolischer Zylinder

• Zwei sich schneidende Ebenen

• Zwei parallele Ebenen

• Eine Ebene (y-z-Ebene)

• Punkt (entartetes Ellipsoid)

• Imaginärer elliptischer Zylinder

• Zwei sich imaginär schneidende Ebenen

• Imaginäres Ellipsoid

• Fläche 2. Ordnung, nullteilig

Nachfolgend aufgeführt sind Gleichungen für echte Flächen zweiten Grades sowie für Entartungsfälle (unechte Flächen zweiten Grades).

Echte Flächen zweiten Grades:


Gleichung	Art
	Ellipsoid mit Mittelpunkt M(0|0|0)
	Elliptisches Paraboloid

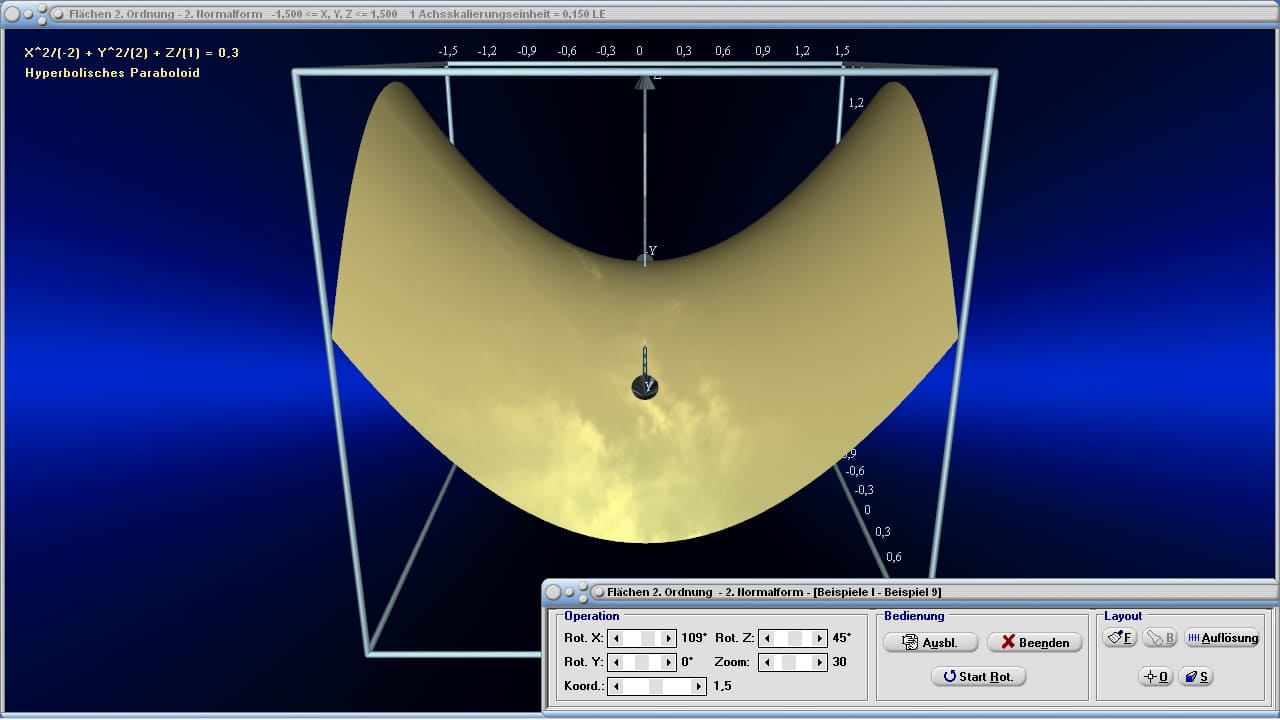

	Hyperbolisches Paraboloid
	Einschaliges Hyperboloid für a ≠ b
	Einschaliges Rotationshyperboloid für a = b
	Zweischaliges Hyperboloid für a ≠ b
	Zweischaliges Rotationshyperboloid für a = b


Entartete Kegelschnitte:


Gleichung	Art
	Punkt (0|0|0)
	z-Achse (Gerade)
	y,z-Ebene
	Zwei zur y,z-Ebene parallele Ebenen, x = ± a
	Zwei Ebenen, welche die x,y-Ebene mit zwei parallelen Geraden vertikal schneiden
	Mantelfläche eines Zylinders, welche von Ebenen zwei senkrecht zur z-Achse in Hyperbeln geschnitten wird
	Mantelfläche eines Doppelkegels, welche von zwei Ebenen senkrecht zur z-Achse in Ellipsen geschnitten wird
	Mantelfläche eines Zylinders, welche von Ebenen senkrecht zur z-Achse in Parabeln geschnitten wird



Das Ellipsoid zählt zu den Flächen zweiter Ordnung. Es ist die dreidimensionale Entsprechung einer Ellipse. Sie entspricht dem affinen Bild der Einheitskugel, die sich mit der nachfolgend gezeigten Gleichung beschreiben lässt. x^2+y^2+z^2 = 1.

Das Hyperboloid zählt zu den Flächen zweiter Ordnung. Es handelt sich um eine Fläche, die mittels Ebenen in Hyperbeln, Ellipsen, Parabeln geschnitten (zerlegt) werden kann. Unterschieden wird zwischen einem einschaligen und einem zweischaligen Hyperboloid.

Ein Paraboloid ist eine Fläche zweiter Ordnung (Quadrik). Es handelt sich um einen Körper, der entsteht, wenn eine Parabel im Raum um ihre eigene Achse rotiert. Unterschieden wird zwischen dem elliptischen und dem hyperbolischen Paraboloid.

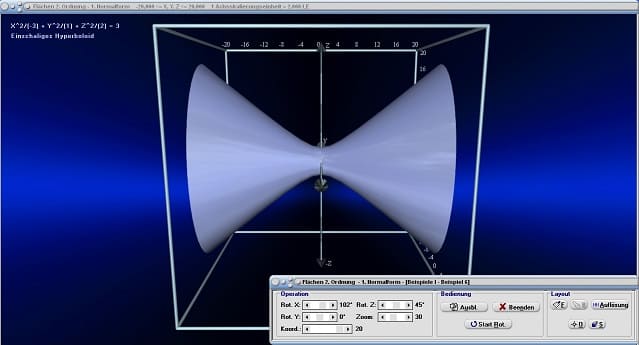

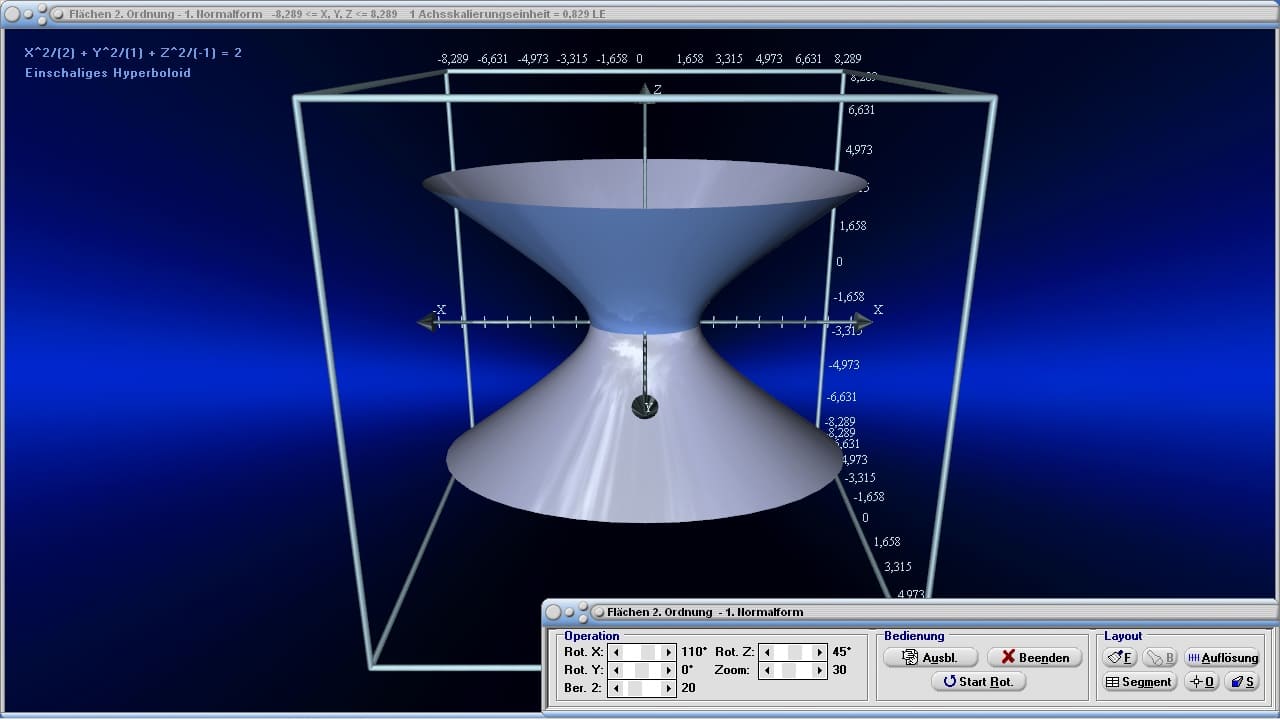

Grafische Darstellung - Beispiel 1 - Einschaliges Hyperboloid

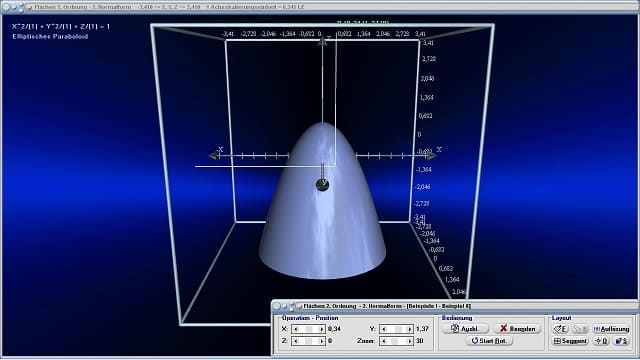

Grafische Darstellung - Beispiel 2 - Elliptisches Paraboloid

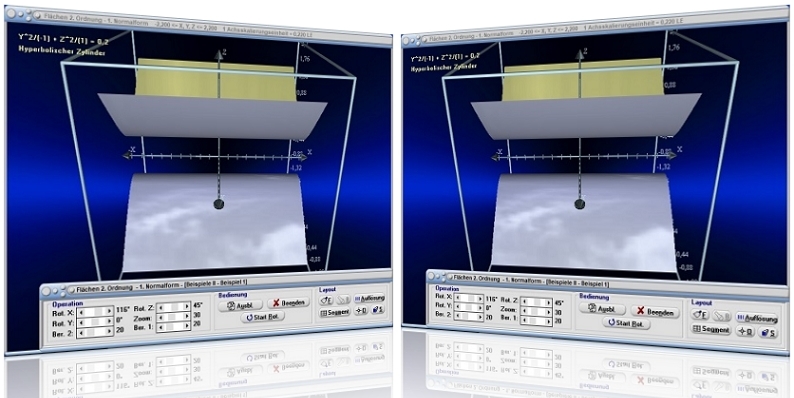

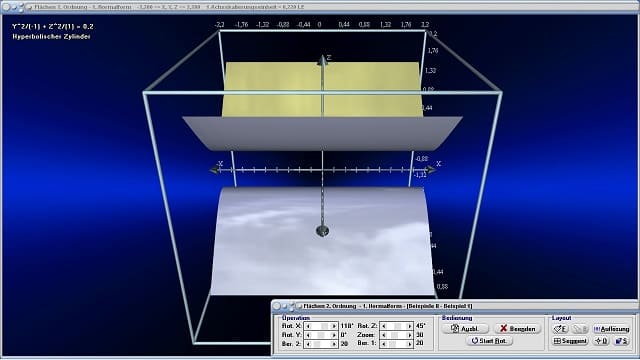

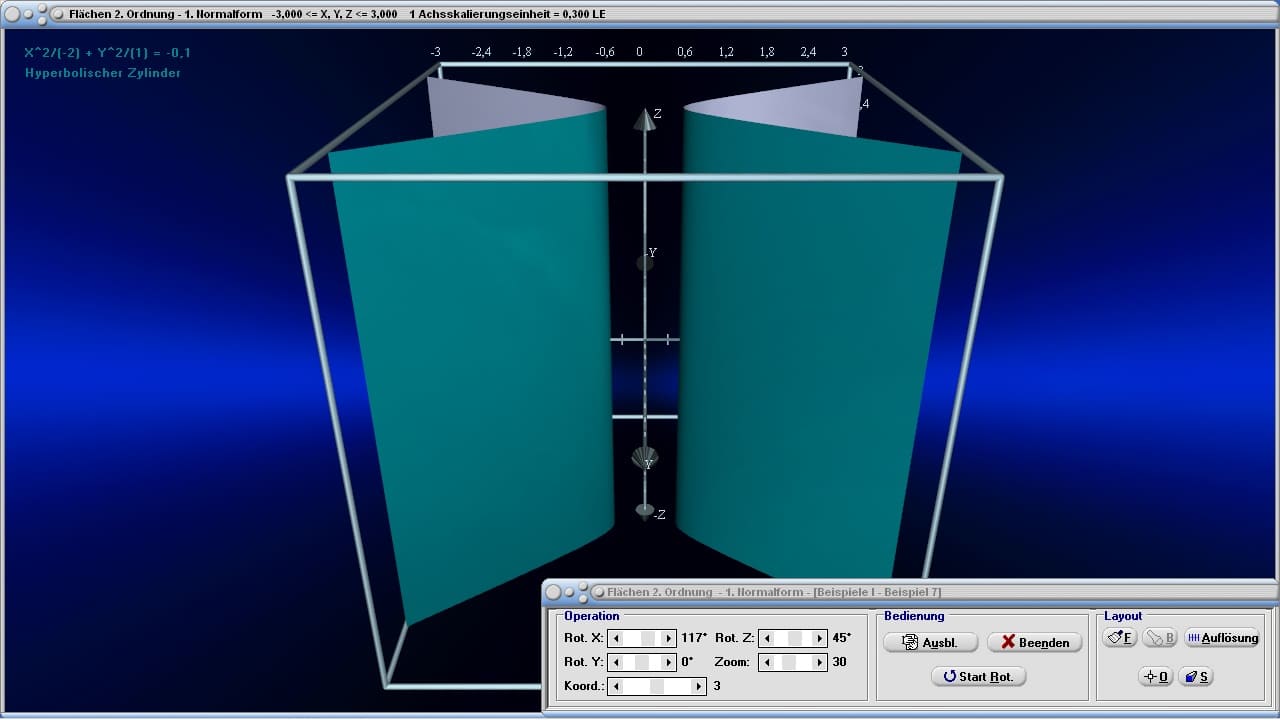

Grafische Darstellung - Beispiel 3 - Hyperbolischer Zylinder




Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.



Dieses Modul ermöglicht die Analyse der Zusammenhänge und die Darstellung der Flächen, welche durch derartige Gleichungen beschrieben werden. Hierbei sind die Werte für die Koeffizienten a, b, c, die Verschiebungsparameter x₀, y₀, z₀ sowie der reelle Zahlenwert des Absolutglieds m frei wählbar.




Um Untersuchungen mit Kegelschnitten durchzuführen, sollten Sie folgendermaßen vorgehen:


1. Wählen Sie durch die Aktivierung des entsprechenden Kontrollschalters 1. Normalform bzw. 2. Normalform, ob Untersuchungen mit Kegelschnittgleichungen 1. Normalform, oder mit Kegelschnittgleichungen 2. Normalform durchgeführt werden sollen.


2. Geben Sie die entsprechenden Koeffizientenwerte der Gleichung in die dafür vorgesehenen Felder ein.


3. Bedienen Sie ggf. die Schaltfläche Berechnen.


4. Möchten Sie sich den entsprechenden Kegelschnitt grafisch ausgeben lassen, so klicken Sie auf die Schaltfläche Darstellen.

Das Programm gibt nach einer erfolgreich durchgeführten Berechnung aus, welche Art eines Kegelschnitts durch die entsprechend definierte Gleichung beschrieben wird. Bei Darstellung einiger Arten von Kegelschnitten (z.B. elliptischer Zylinder, einschaliges Hyperbolid) ermöglicht es das Programm, den Darstellungsbereich zu verändern (anzupassen). Benutzen Sie hierfür die auf dem Bedienformular zur Verfügung stehenden Rollbalken mit den Bezeichnungen Ber.1 und Ber.2.



Beachten Sie:

Wird der Eingabewert für einen der Koeffizienten (Nenner) a², b² oder c² auf 0 belassen, so wird der entsprechende Funktionsterm ignoriert, da ansonsten eine Division durch 0 vorliegen würde. Möchten Sie beispielsweise einen elliptischen Zylinder darstellen lassen, der durch die Gleichung





1. Normalform beschrieben wird, so setzen Sie den Eingabewert für b² (obig, mittig angeordnetes Feld unterhalb des Bruchstriches) auf 0. Hierdurch wird der zweite Funktionsterm (y²/b²) ignoriert.

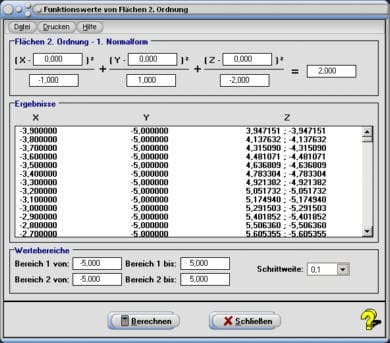

Wird der Menüpunkt Funktionswerte gewählt, so ermittelt das Programm die entsprechenden Koordinatenwerte der Fläche 2. Ordnung, innerhalb eines frei wählbaren Areals. Um sich diese ausgeben zu lassen, sollten Sie Folgendes ausführen:


1. Bestimmen Sie durch die Aktivierung des entsprechenden Kontrollschalters 1. Normalform bzw. 2. Normalform, ob dies für Kegelschnittgleichungen 1. Normalform, oder für Kegelschnittgleichungen 2. Normalform durchgeführt werden soll.

2. Selektieren Sie den Menüeintrag Funktionswerte.

3. Geben Sie die entsprechenden Koeffizientenwerte der Gleichung in die dafür vorgesehenen Felder ein.

4. Legen Sie durch die Eingabe entsprechender Werte in die Felder Bereich 1 von, Bereich 1 bis, Bereich 2 von und Bereich 2 bis den Flächenbereich fest, über welchen Koordinatenwerte ermittelt werden sollen.

5. Wählen Sie mit der aufklappbaren Auswahlbox aus, mit welcher Schrittweite die Berechnungen durchzuführen sind (voreingestellt: 0,1).

6. Bedienen Sie die Schaltfläche Berechnen, so ermittelt das Programm die Ergebnisse und gibt diese in der Tabelle aus.

Hinweis:

Koeffizientenwerte in den Eingabefeldern des Hauptformulars des Unterprogramms werden bei Aufruf dieses Befehls in die Eingabefelder des erscheinenden Unterformulars übernommen.

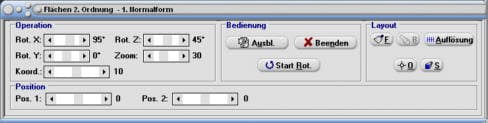

Das Programm ermöglicht die Abtastung der Kontur einer dargestellten Fläche und somit die Analyse von Koordinatenwerten. Hierfür stehen die Rollbalken mit den Bezeichnungen Pos. 1 und Pos. 2 zur Verfügung, mit welchen Sie die Abtastposition auf der Kontur der Fläche, je nach Lage des Objekts, in zwei Richtungen steuern können. Die Koordinatenwerte werden an der entsprechenden Position ausgegeben. Ist an der untersuchten Stelle kein Kegelschnitt definiert, oder liegt der zu analysierende Bereich außerhalb des eingestellten Darstellungsbereichs, so wird dies angezeigt.



Um eine Wertebereichsanalyse durchzuführen, aktivieren Sie vor Aufruf der Darstellung den Menüeintrag Grafische Analyse / Koordinatenwertanalyse. Um diesen Modus wieder auszuschalten, wählen Sie den Menüeintrag Grafische Analyse / Vorgabeeinstellung.





Bei der Darstellung derartiger Gebilde ermöglicht das Programm die Bemessung des Darstellungsbereichs auf eine der folgenden Arten und Weisen:


• Automatisch

• Statisch

1. Automatisch:
   Wird die Einstellung Automatisch durch die Aktivierung des entsprechenden Kontrollschalters gewählt, so ermittelt das Programm alle zur vollständigen Darstellung des Gebildes erforderlichen x-, y- und z-Koordinatenwerte automatisch und bemisst den Darstellungsbereich dementsprechend.


2. Statisch:
   Wird der Kontrollschalter Statisch aktiviert, so verwendet das Programm bei Aufruf der Darstellung den unter Abs. Bereich voreingestellten Darstellungsbereich und beschneidet das Gebilde an Stellen, die außerhalb dessen liegen. Diesen Bereich können Sie bei Ausgabe der Darstellung verändern, indem Sie den auf dem Bedienformular zur Verfügung stehenden Rollbalken Koord. positionieren. Der maximal einstellbare Wert entspricht dem Doppelten des unter Abs. Bereich auf dem Hauptformular des Unterprogramms vorgegebenen Werts.



Grundlegendes zum Umgang mit dem Programm bei der Ausgabe dreidimensionaler grafischer Darstellungen erfahren Sie unter Dreidimensionale Grafiken - Handling. Wie Sie das Layout einer 3D-Darstellung konfigurieren können, erfahren Sie unter 3D-Layoutkonfiguration.





Beispiel 1 - 1. Normalform:



Es ist zu analysieren welche Art einer Fläche 2. Ordnung durch nachfolgende Gleichung in 1. Normalform beschrieben wird.





Vorgehensweise und Lösung:



Nach einer Aktivierung des Kontrollschalters 1. Normalform und der Eingabe der Koeffizienten in die entsprechenden Felder nach folgendem Schema:



0	0	0
			5
2	-2	-4



gibt das Programm nach einer Bedienung der Schaltfläche Berechnen aus, dass hierdurch ein zweischaliges Hyperboloid (Rotationshyperboloid) beschrieben wird.



Beispiel 2 - 2. Normalform:



Es gilt ermitteln zu lassen, welche Art einer Fläche 2. Ordnung durch nachfolgende Gleichung in 2. Normalform beschrieben wird.





Vorgehensweise und Lösung:



Nach einer Aktivierung des Kontrollschalters 2. Normalform und der Eingabe der Koeffizienten in die entsprechenden Felder nach folgendem Schema:



1	3
			3
2	3	1



gibt das Programm nach einer Bedienung der Schaltfläche Berechnen aus, dass hierdurch ein elliptisches Paraboloid (Rotationsellipoid) beschrieben wird.



Mit Hilfe dieses Programms lassen sich unter anderem Grafiken für Arbeitsblätter zur nichtkommerziellen Nutzung für Unterrichtszwecke erstellen. Beachten Sie hierbei jedoch, dass jede Art gewerblicher Nutzung dieser Grafiken und Texte untersagt ist und dass Sie zur Verfielfältigung hiermit erstellter Arbeitsblätter und Unterrichtsmaterialien eine schriftliche Genehmigung des Autors (unseres Unternehmens) benötigen.

Diese kann von einem registrierten Kunden, der im Besitz einer gültigen Softwarelizenz für das entsprechende Programm ist, bei Bedarf unter der ausdrücklichen Schilderung des beabsichtigten Verfielfältigungszwecks sowie der Angabe der Anzahl zu verfielfältigender Exemplare für das entsprechende Arbeitsblatt unter der auf der Impressum-Seite dieses Angebots angegebenen Email-Adresse eingeholt werden. Es gelten unsere AGB.



Dieses Programm eignet sich neben seinem Einsatz als Berechnungs- bzw. Grafikprogramm zudem zum Lernen, zur Aneignung entsprechenden Fachwissens, zum Üben sowie zum Lösen verschiedener Aufgaben zum behandelten Fachthema. Durch seine einfache interaktive Benutzbarbarkeit bietet es die auch Möglichkeit der Durchführung unterschiedlicher Übungen hierzu. Es kann sowohl zur Einführung in das entsprechende Fachthemengebiet, wie auch zur Erweiterung des bereits hierzu erlangten Fachwissens genutzt werden.

Oftmals lassen sich hiermit auch die Lösungen von Übungsaufgaben durch benutzerdefinierte Festlegungen und Eingaben numerisch oder grafisch ermitteln bzw. auswerten. Erlernte Fertigkeiten können somit auf anschauliche Weise untersucht werden. Implementierte Beispiele zu Sachverhalten erlauben die Bezugnahme zum entsprechenden Fachthemengebiet.

Mittels der anschaulichen Gestaltung und leichten Bedienbarbarkeit der einzelnen Module dieser Software werden oftmals häufig gestellte Fragen mit den Anfangsworten Was ist?, Was sind?, Wie?, Wieviel?, Was bedeutet?, Weshalb?, Warum? zum entsprechenden Themengebiet auf verständliche Weise beantwortet und einfach erklärt sich durch dessen Benutzung vieles von alleine. Zudem liefert diese Applikation zu vielen gestellten Fragen eine verständliche Antwort, Beschreibung und Erklärung.





Grafische Darstellung - Beispiel 4 - Einschaliges Hyperboloid

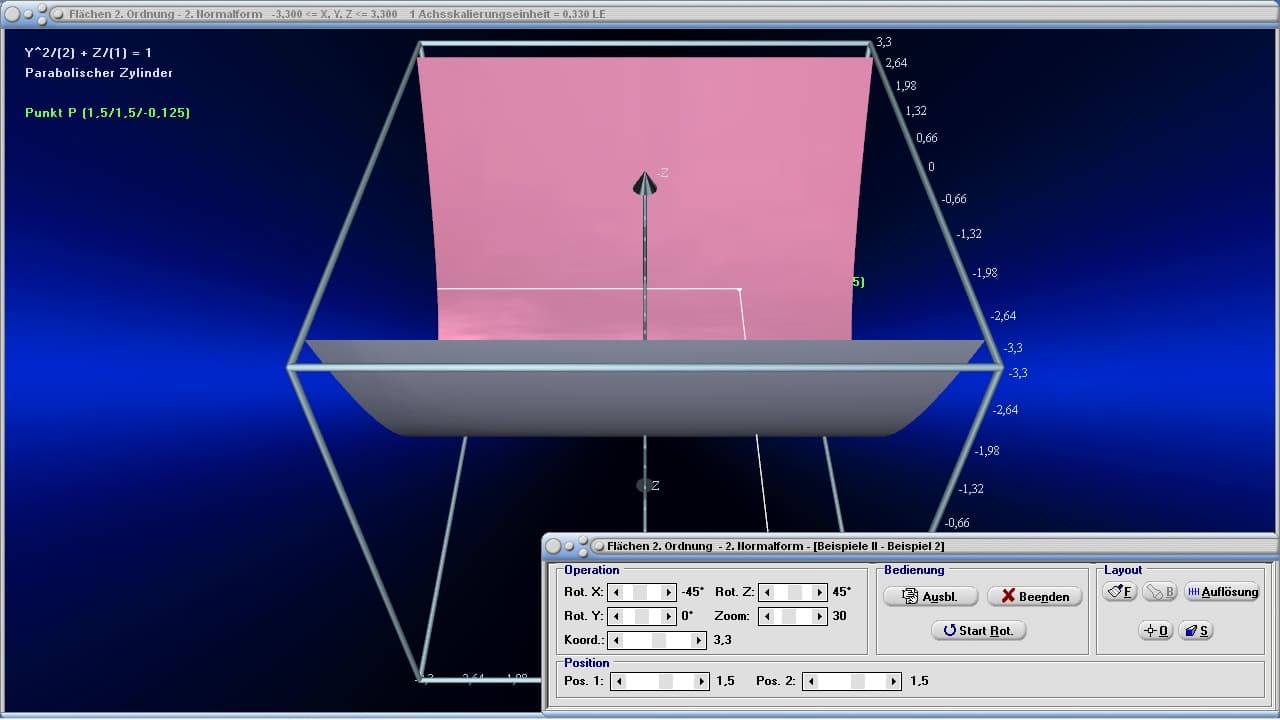

Grafische Darstellung - Beispiel 5 - Parabolischer Zylinder

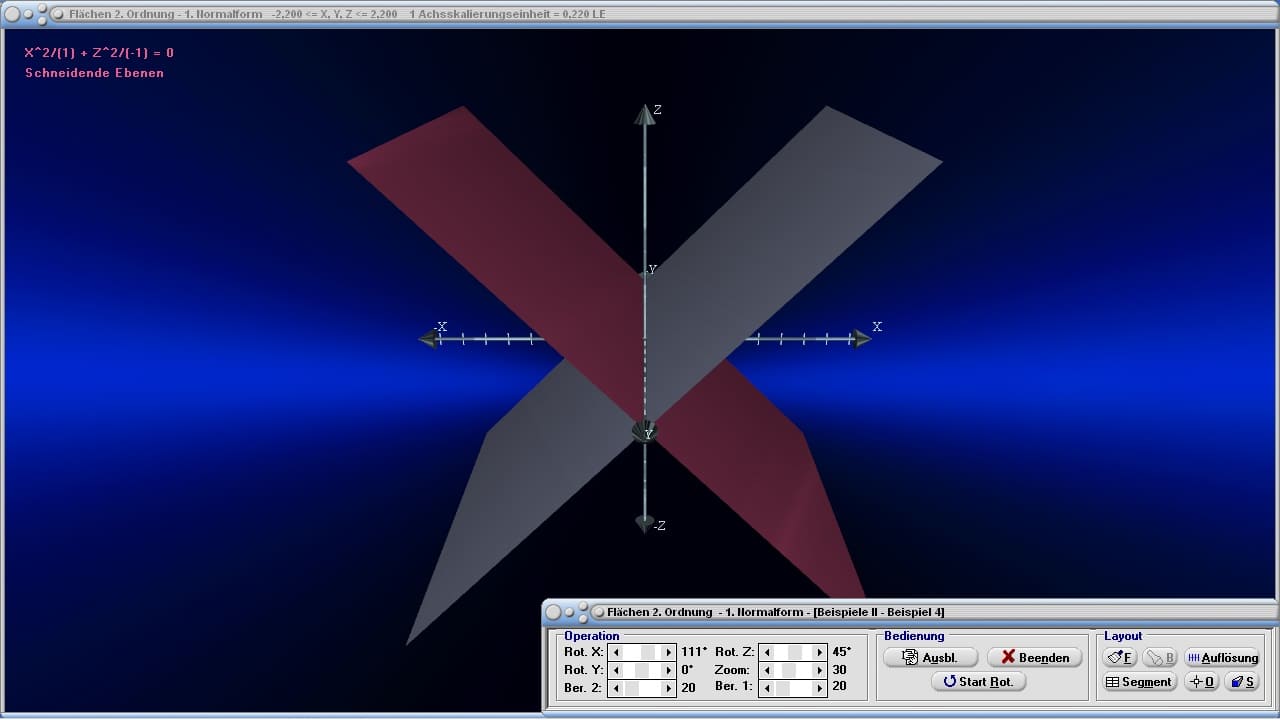

Grafische Darstellung - Beispiel 6 - Zwei Ebenen


Grafische Darstellung - Beispiel 7 - Parabolischer Zylinder


Grafische Darstellung - Beispiel 8 - Einschaliges Hyperboloid

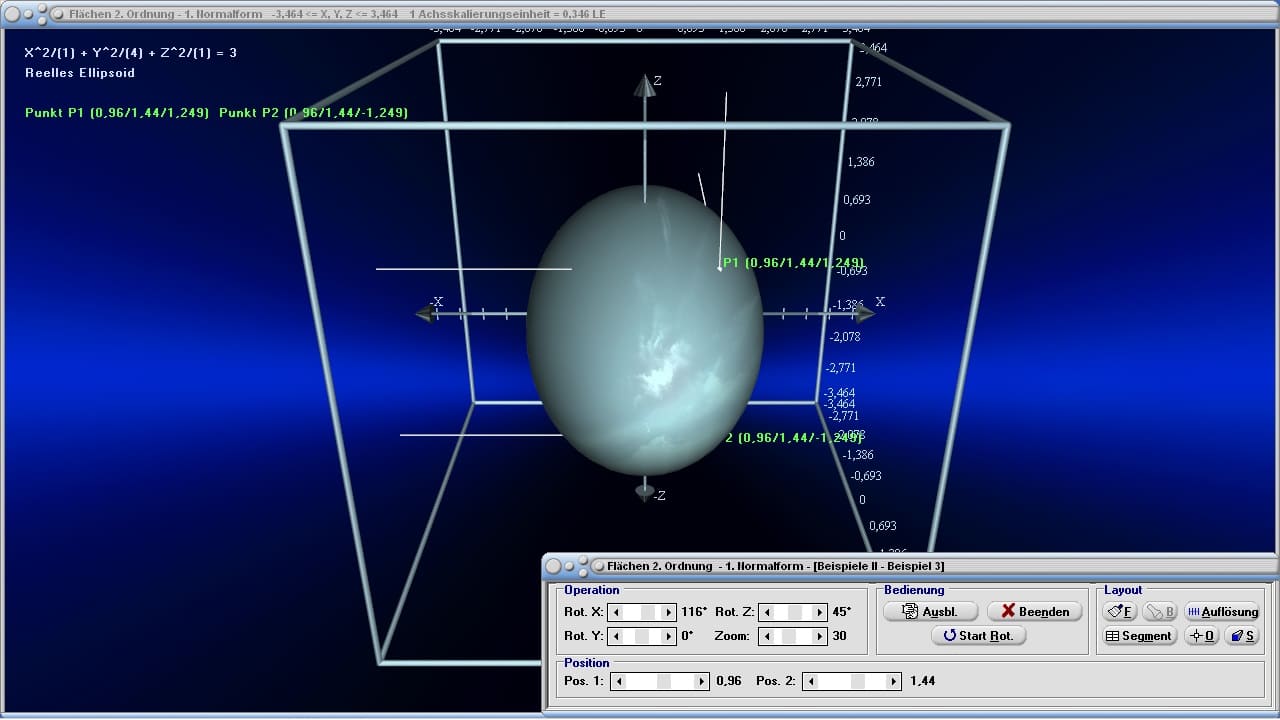

Grafische Darstellung - Beispiel 9 - Ellipsoid



Eine kleine Übersicht in Form von Bildern und kurzen Beschreibungen über einige zu den einzelnen Fachthemengebieten dieses Programms implementierte Unterprogramme finden Sie unter Screenshots zum Themengebiet Analysis - Screenshots zum Themengebiet Geometrie - Screenshots zum Themengebiet Trigonometrie - Screenshots zum Themengebiet Algebra - Screenshots zum Themengebiet 3D-Mathematik - Screenshots zum Themengebiet Stochastik - Screenshots zum Themengebiet Vektoralgebra sowie unter Screenshots zu sonstigen Themengebieten.




Hilfreiche Informationen zu diesem Fachthema sind unter Wikipedia - Quadrik sowie unter Wikipedia - Kegelschnitt zu finden.



Rotation von Kurven in kartesischer Form um die X-Achse (3D) - Rotation von Kurven in Parameterform um die X-Achse (3D) - Rotation von Kurven in kartesischer Form um die Y-Achse (3D) - Rotation von Kurven in Parameterform um die Y-Achse (3D) - Flächen mit Funktion in expliziter Form (3D) - Analyse implizit definierter Funktionen (3D) - Flächen mit Funktionen in Parameterform (3D) - Funktionen in sphärischen Kugelkoordinaten (3D) - Funktionen in sphärischen Zylinderkoordinaten (3D) - Raumkurven in Parameterform (3D)

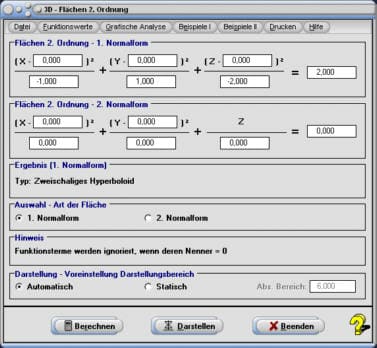

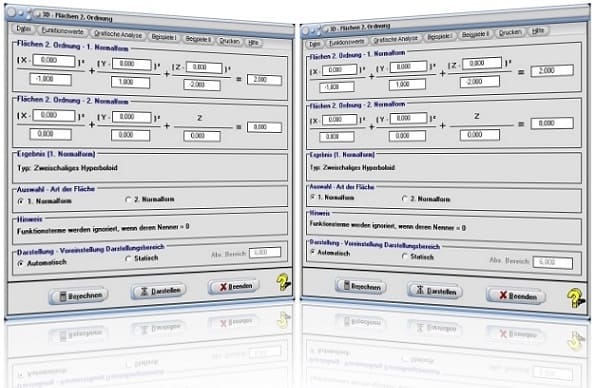

Startfenster des Unterprogramms Flächen 2. Ordnung
