Harmonische Teilung - Kreis


MathProf - Harmonische Teilung - Gerade - Strecke - Strecken - Teilung - Teilverhältnis - Verhältnis - Verhältnisse - Definition - Graph - Rechner - Berechnen - Darstellen - Zeichnen
Modul Harmonische Teilung - Kreis



Mit Hilfe des kleinen Unterprogramms [Geometrie] - [Sonstiges (2D)] - Harmonische Teilung Kreis können interaktive Untersuchungen zum Thema Harmonische Teilung am Kreis durchgeführt werden.



MathProf - Harmonische Teilung - Gerade - Strecke - Strecken - Teilung - Teilverhältnis - Verhältnis - Verhältnisse - Definition - Graph - Rechner - Berechnen - Darstellen - Zeichnen



Der Punkt P' ist der Bildpunkt von P bezüglich der Spiegelung am Kreis K. A und B sind die Endpunkte auf dem Durchmesser des Kreises K. Strecke AB wird durch P und P' harmonisch geteilt. Die Punkte A, B, P und P' sind somit vier harmonische Punkte. Es gilt: AP/BP = AP'/BP'.

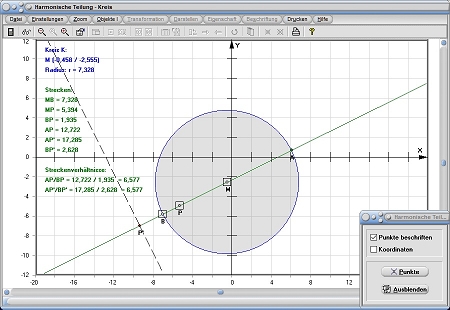

Darstellung

Zur Analyse der oben beschriebenen Sachverhalte sollten Sie Folgendes durchführen:

  1. Möchten Sie die Koordinatenwerte eines Punktes exakt festlegen, so können Sie die Schaltfläche Punkte auf dem Bedienformular nutzen und die entsprechenden Werte im daraufhin erscheinenden Formular eingeben. Übernommen werden diese, wenn Sie die sich dort befindende Schaltfläche Ok bedienen.

  2. Um die Lage eines Punktes mit der Maus zu verändern, klicken Sie in den rechteckig umrahmten Mausfangbereich eines Punktes und bewegen den Mauscursor bei gedrückter Maustaste.


Bedienformular



MathProf - Harmonische Teilung - Gerade - Strecke - Strecken - Teilung - Teilverhältnis - Verhältnis - Verhältnisse - Definition - Graph - Rechner - Berechnen - Darstellen - Zeichnen

Auf dem Bedienformular, welches durch Anklicken im obersten schmalen Bereich und bei Gedrückthalten der linken Maustaste verschiebbar ist, können Sie u.a. durch die Aktivierung bzw. Deaktivierung der entsprechenden Kontrollkästchen folgende zusätzliche Einstellungen vornehmen:

  • Punkte beschriften: Beschriftung der Punkte ein-/ausschalten
  • Koordinaten: Anzeige der Koordinaten der Punkte ein-/ausschalten

Allgemein

Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben. Wie Sie das Layout einer 2D-Darstellung konfigurieren können, erfahren Sie unter Layoutkonfiguration. Methoden zur Implementierung und zum Umgang mit grafischen Objekten werden unter Implementierung und Verwendung grafischer Objekte behandelt.

Weitere Themenbereiche

Harmonische Teilung - Gerade

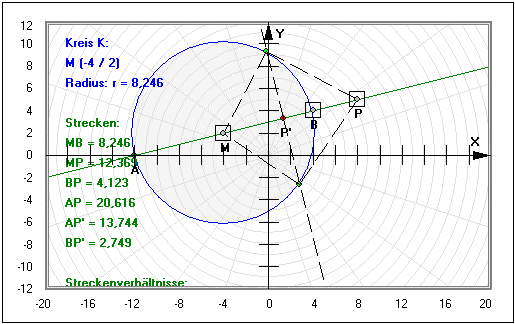

Beispiel

Bleiben die Koordinaten der Punkte A, B und P nach einem Aufruf des Unterprogramms auf den voreingestellten Werten M (-4 / 2), B (4 / 4) und P (8 / 5), so gibt das Programm aus:


Mittelpunkt des Kreises: M (-4 / 2)
Radius des Kreises: r = 8,246

Länge der Strecke MB: 8,246
Länge der Strecke MP: 12,369
Länge der Strecke BP: 4,123
Länge der Strecke AP: 20,616
Länge der Strecke AP': 13,744
Länge der Strecke BP': 2,749

Für die Streckenverhältnisse ermittelt es:

AP:BP = 20,616:4,123 = 5
AP':BP' = 13,744:2,749 = 5

Durch eine Veränderung der Lage einzelner Punkte mittels Mausoperationen kann entnommen werden, dass bei (beliebiger) Positionierung einzelner Punkte stets gilt: AP/BP = AP'/BP'.

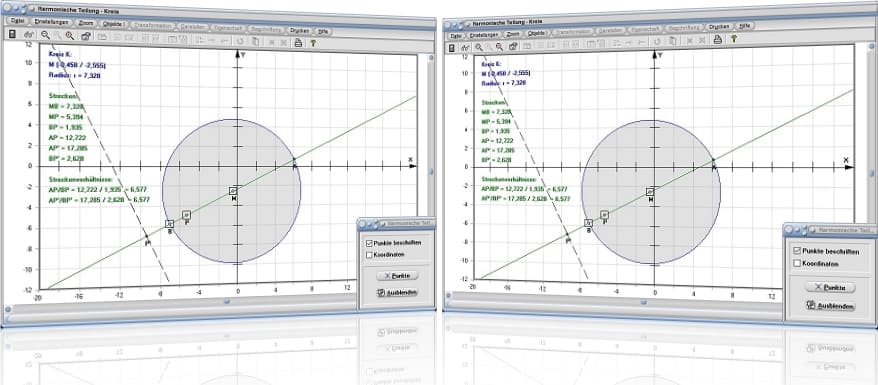

Weitere Screenshots zu diesem Modul



MathProf - Harmonische Teilung - Gerade - Strecke - Strecken - Teilung - Teilverhältnis - Verhältnis - Verhältnisse - Definition - Graph - Rechner - Berechnen - Darstellen - Zeichnen
Grafische Darstellung - Beispiel 1

MathProf - Harmonische Teilung - Gerade - Strecke - Strecken - Teilung - Teilverhältnis - Verhältnis - Verhältnisse - Definition - Graph - Rechner - Berechnen - Darstellen - Zeichnen

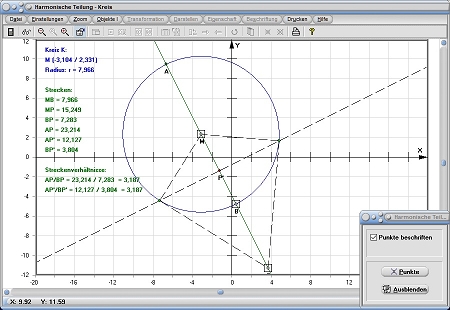

Grafische Darstellung - Beispiel 2


Screenshots und Kurzbeschreibungen einiger Module zu entsprechenden Themenbereichen

Eine kleine Übersicht in Form von Bildern und kurzen Beschreibungen über einige zu den einzelnen Fachthemengebieten dieses Programms implementierte Unterprogramme finden Sie unter Screenshots zum Themengebiet Analysis - Screenshots zum Themengebiet Geometrie - Screenshots zum Themengebiet Trigonometrie - Screenshots zum Themengebiet Algebra - Screenshots zum Themengebiet 3D-Mathematik - Screenshots zum Themengebiet Stochastik - Screenshots zum Themengebiet Vektoralgebra sowie unter Screenshots zu sonstigen Themengebieten.

Nützliche Infos zu diesem Themengebiet



Hilfreiche Informationen zu diesem Fachthema sind unter Wikipedia - Harmonische Teilung zu finden.
