Mechanische Arbeit - Reibung


PhysProf - Mechanische Arbeit - Berechnen - Kraft - Weg - Energie - Arbeit - Gleichung - Rechner - Reibung - Gewichtskraft - Gravitationskraft - Reibungsarbeit - Mechanische Leistung - Formel - Leistung - Einheit - Mechanische Kraft - Verrichtete Arbeit - Goldene Regel der Mechanik - Animation - Darstellen - Grafisch
Modul Mechanische Arbeit



Der Programmteil [Mechanik II]  - [Mechanische Arbeit] beschäftigt sich mit dem Themengebiet Arbeit aus dem Fachgebiet Mechanik.


PhysProf - Mechanische Arbeit - Berechnen - Kraft - Weg - Ortsfaktor - Durchschnittsleistung - Mechanischer Wirkungsgrad - Wirkungsgrad - Wirkungsgrade - Gesamtwirkungsgrad - Energie - Arbeit - Gleichung - Reibungsarbeit - Darstellen - Plotten - Grafik - Rechner - Berechnen - Formel

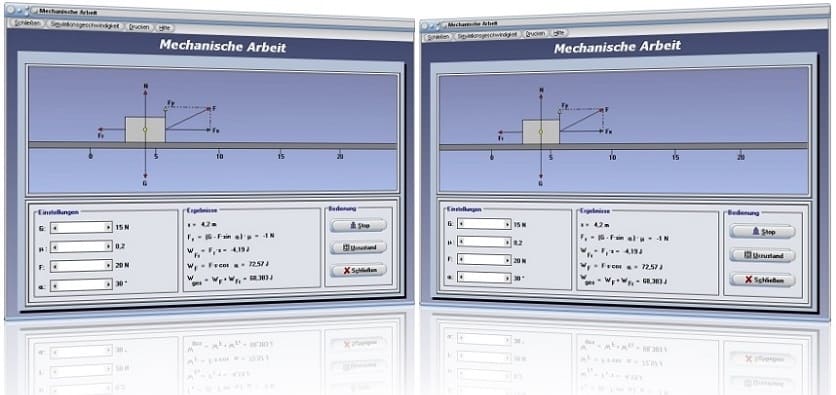

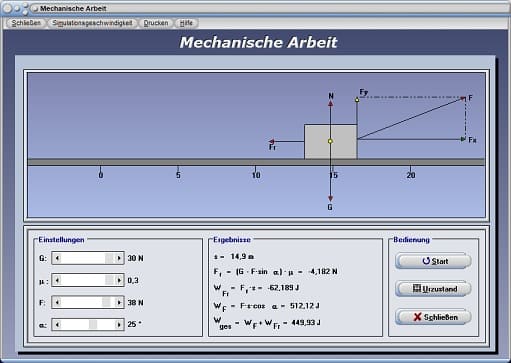

Mechanische Arbeit - Abbildung 1


PhysProf - Kraft - Arbeit - Reibung - Weg - Gewichtskraft - Nutzarbeit - Gesamtarbeit - Abgegebene Leistung - Berechnungsformel - Formelzeichen - Arbeitsintegral - Gravitationskraft - Reibungskraft - Energie - Formel - Goldene Regel der Mechanik - Rechner - Berechnen

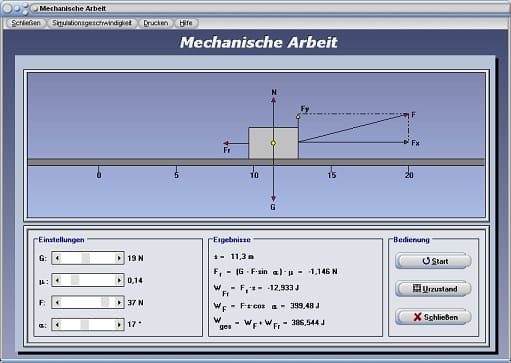

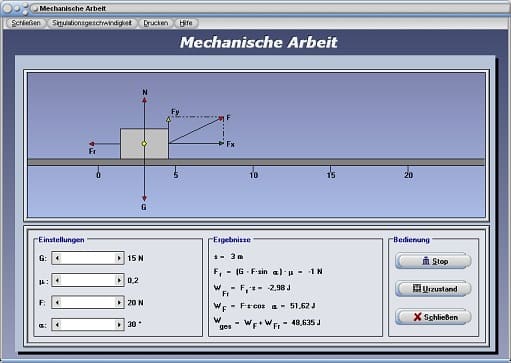

Mechanische Arbeit - Abbildung 2


Mechanische Arbeit wird verrichtet, wenn eine Kraft von einem physikalischen Körper oder einem physischen System auf einen anderen (auf ein anderes) übertragen und/oder verformt wird. Sie wird auch als physikalische Arbeit bezeichnet.

Verschiebt eine Kraft einen Körper auf einem bestimmten Weg, so verrichtet sie Arbeit (Goldene Regel der Mechanik). Unter Arbeit versteht man  in diesem Fall das Produkt aus Kraft und Weg. Sind Kraft- und Wegrichtung identisch, so gilt bei konstant wirksamer Kraft für die Arbeit (physikalische Arbeit):


W = F·s


Bilden Kraft- und Wegrichtung einen Winkel α, so gilt bei konstant wirksamer Kraft für die verrichtete Arbeit entsprechend:


W = F·s·cosα


W: Arbeit [J]
F: Einwirkende Kraft [N]
s: Zurückgelegter Weg [m]
α: Richtungswinkel der einwirkenden Kraft [rad]


In diesem Modul wird zudem die auftretende Reibung und somit die wirkende Reibungskraft berücksichtigt und es liegen Gegebenheiten vor, bei welchen die nachfolgenden Zusammenhänge gelten:



Fr = (G-F·cos(α))·μ

WFr = Fr·s

WF = F·s·cos(α)

WGes = WF + WFr


G: Gewichtskraft (Gravitationskraft) des Körpers [N]

μ: Reibungskoeffizient

F: Einwirkende Kraft [N]

α: Richtungswinkel der einwirkenden Kraft [rad]

s: Zurückgelegte Strecke [m]

Fr: Reibungskraft [N]

WFr: Reibungsarbeit [J]

WFr: Bewegungssarbeit [J]

Wges: Gesamte verrichtete Arbeit [J]


Verrichtete Arbeit - Diagramme


Nachfolgend sind Diagramme dargestellt, die Auskunft über die verrichtete Arbeit (physikalische Arbeit) geben, wenn die entsprechenden Sachverhalte vorliegen:

Diagramm 1: Verrichtete Arbeit (
physikalische Arbeit) bei konstant wirkender Kraft
Diagramm 2: Verrichtete Arbeit
(physikalische Arbeit) bei linear wirkender Kraft
Diagramm 3: Verrichtete Arbeit
(physikalische Arbeit) bei nicht konstant wirkender Kraft

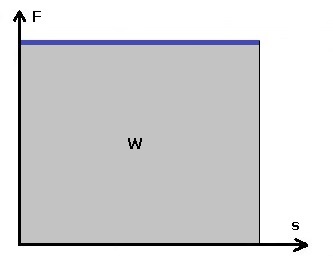

PhysProf - Arbeit - Kraft - Weg - Konstant - Diagramm - Berechnen - Formel - 1
Diagramm 1 - Arbeit, Kraft und Weg sind konstant

PhysProf - Arbeit - Kraft - Weg - Linear - Diagramm - Berechnen - Formel - 2

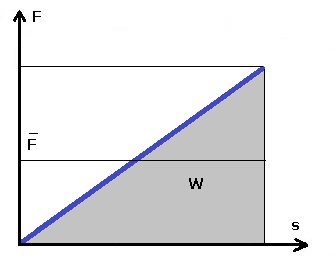

Diagramm 2 - Arbeit, Kraft und Weg sind linear

PhysProf - Arbeit - Kraft - Weg - Nicht konstant - Diagramm - Berechnen - Formel - 3

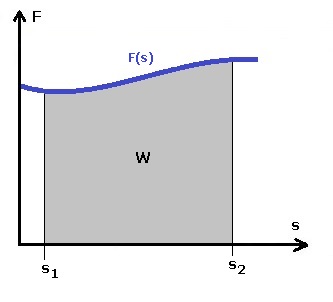

Diagramm 3 - Arbeit, Kraft und Weg sind nicht konstant


Programmbedienung


Dieses Modul veranschaulicht das Prinzip der mechanischen Arbeit. Ein Körper bewegt sich hierbei unter dem Einfluss von Reibung, verursacht durch eine extern einwirkende Kraft, unter einem bestimmten Winkel auf einer Ebene.

Durch die Veränderung der Parameter des Modells (Absolutwert der Gewichtskraft G des Körpers, Reibungskoeffizient μ, einwirkende Kraft F und Richtung (Winkel a) der einwirkenden Kraft) können Sie die Werte für die Arbeit entnehmen, welche durch eine extern einwirkende Kraft unter dem Einfluss von Reibung verrichtet wird.

Diese Parameter verändern Sie durch die Benutzung der dafür vorgesehenen Rollbalken. Es kann dabei u.a. festgestellt werden, dass die Summe aller verrichteten Arbeiten gleich der kinetischen Energie 1/2·m·v² des Körpers ist, während dieser sich bewegt. Beachten Sie auch, dass die Arbeit, welche durch Reibung verursacht wird, stets negativ ist.

Starten können Sie die Simulation, indem Sie die Schaltfläche Start bedienen. In den Anfangszustand versetzen Sie die Darstellung wieder, wenn sie den Schalter Urzustand bedienen.


Leistung - Mechanische Leistung



Wirken mehrere Kräfte auf einen Körper ein, so ist die verrichtete Arbeit aller Kräfte gleich der Summe aller von Einzelkräften verrichteten Arbeit und ist gleich der Arbeit der Resultierenden aller Kräfte. Die Arbeit einer Kraft, welche innerhalb eines bestimmten Zeitabschnitts verrichtet wird, wird als mittlere Leistung bzw. durchschnittliche Leistung oder Durchschnittsleistung bezeichnet.

Als mechanische Leistung P wird der Quotient aus mechanischer Arbeit A und der dafür aufgewendeten Zeit t bezeichnet. Für die in diesem Fall erbrachte mechanische Leistung gilt die Leistungsformel:


Leistung - Gleichung

P: Mittlere Leistung [W]
W: Verrichtete Arbeit [J]
t: Benötigte Zeit [s]


PhysProf - Mittlere Leistung - Durchschnittliche Leistung - Durchschnittsleitung - Mechanische Leistung - Bild - Leistungsformel - Definition - Berechnen - Formel

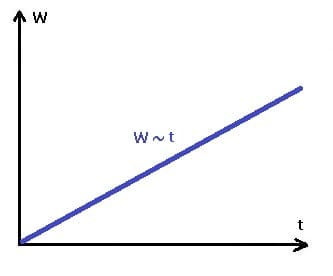

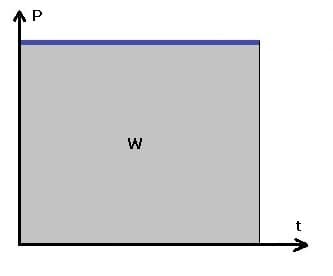

Mittlere Leistung:  Zeit - Diagramm

PhysProf - Mittlere Leistung - Durchschnittliche Leistung - Durchschnittsleitung - Mechanische Leistung - Arbeit - Zeit - Berechnen - Formel
Mittlere Leistung:  Arbeit und Zeit - Diagramm



Die momentane Leistung  (Momentanleistung) ist in den meisten Fällen nicht konstant. Sie ergibt sich zu einem bestimmten Zeitpunkt mit:


P = dW/dt

Sie ist der Differentialquotient der Arbeit nach der Zeit.


PhysProf - Momentane Leistung - Mechanik - Mechanische Leistung - Momentanleistung - Berechnen - Formel

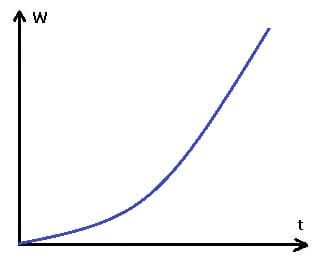

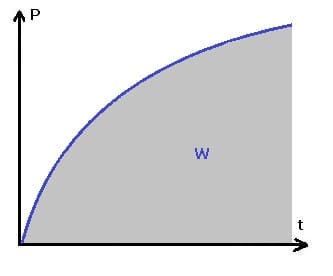

Momentane Leistung:  Zeit - Diagramm

PhysProf - Momentane Leistung - Mechanik - Mechanische Leistung - Momentanleistung - Arbeit - Zeit - Berechnen - Formel
Momentane Leistung:  Arbeit und Zeit - Diagramm

Zudem ist sie das Produkt aus der Momentankraft und der Geschwindigkeit. Es gilt:

P = F·v


P: Leistung [W]
F: Momentankraft [N]
v: Momentangeschwindigkeit [m/s]


Beschleunigungsarbeit


Beschleunigungsarbeit:

Wenn ein Körper mittels einer konstant wirkenden Kraft F längs des Weges s gleichmäßig beschleunigt wird, so wird die Arbeit W = F·s verrichtet, welche auch als Beschleunigungsarbeit bezeichnet wird. Allgemein gilt für die mechanische Arbeit (die verrichtete Beschleunigungsarbeit):

WB = F·s = m·a·s = 1/2·m·v²


PhysProf - Beschleunigungsarbeit - Beschleunigung - Arbeit - Diagramm - Berechnen - Formel
Die Arbeit, bei welcher ein Massenpunkt m durch eine ortsabhängige Kraft F geradlinig von s1 nach s2 bewegt wird, beträgt (Arbeitsintegral):

PhysProf - Arbeit - Integral - Arbeitsintegral

Diese Arbeit wird als Arbeitsintegral bezeichnet.



WB: Beschleunigungsarbeit [J]
m: Masse [kg]
a: Beschleunigung [m/s²]
v: Geschwindigkeit [m/s]
s1,s2: Strecken [m]
W: Arbeitsintegral [J]



Reibung - Reibungskraft - Reibungsarbeit

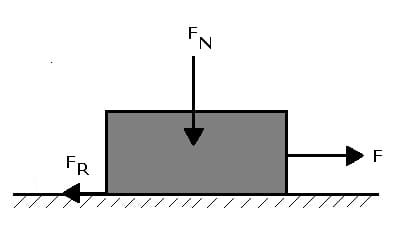

Reibungskräfte: Als Reibungskraft wird eine Kraft bezeichnet, die zwischen den Oberflächen zweier sich berührender Körper wirkt, wenn diese gleiten oder rollen.

PhysProf - Reibung - Reibungskraft - Reibungskräfte - Reibarbeit - Formel - Berechnen

Wenn ein Körper mit einer konstanten Geschwindigkeit gegen eine Reibungskraft bewegt wird, so wird die Arbeit W = F·s verrichtet. F und s besitzen dieselbe Richtung. Die Kraft F ist in diesem Fall gleich der Reibungskraft Fs. Reibungsarbeit (Reibarbeit) wird in Wärme umgewandelt.

Für sie gilt:

WR = FR·s = μ·FN·s

Wird eine unbeschleunigte Aufwärtsbewegung auf einer geneigten Ebene verrichtet, so wird eine Hub- wie auch eine Reibungsarbeit verrichtet. Der Betrag der in Richtung des Weges s wirkenden Kraft ist gleich dem Betrag der Summe aus Hangabtriebskraft FS und Reibungskraft FR.

In diesem Fall gilt für die Reibungsarbeit:

W = (FH + FS)s
     = (FH + μ·FN)s
     = (G sin α + μ·G·cos α)

und somit:

W = mgs(sin α + μ·cos α)

WR: Reibungsarbeit [J]
FR: Reibungskraft [N]
μ: Reibungszahl
FN: Normalkraft [N]
s: zurückgelegter Weg [m]


Wirkungsgrad - Mechanischer Wirkungsgrad


Der Wirkungsgrad beschreibt das Verhältnis einer abgegebenen zu einer zugeführten Leistung. Technische Einrichtungen oder Anlagen nehmen größere Leistungen auf als sie abgeben. Dies beruht auf Verlusten, welche durch Reibung, Widerstand, Erwärmung etc. zustande kommen.

Mechanischer Wirkungsgrad: Unter dem mechanischen Wirkungsgrad wird eine dimensionslose Größe verstanden, die die Wirksamkeit eines Mechanismus hinsichtlich einer abgegebenen (nutzbaren) und der zugeführten Leistung beschreibt. Der mechanische Wirkungsgrad kann auf eine der nachfolgend gezeigten Weisen berechnet werden:


PhysProf -  Wirkungsgrad - Abgegebene Leistung - Zugeführte Leistung - Formel - 1

PhysProf -  Wirkungsgrad - Abgegebene Leistung - Zugeführte Leistung - Formel - 2

PhysProf -  Wirkungsgrad - Abgegebene Leistung - Zugeführte Leistung - Formel - 3

PhysProf -  Wirkungsgrad - Abgegebene Leistung - Zugeführte Leistung - Formel - 4


PhysProf -  Wirkungsgrad - Abgegebene Leistung - Zugeführte Leistung - Formel - 5

η: mechanischer Wirkungsgrad
Pab: abgegebene Leistung [W]
Pzu: zugeführte Leistung [W]
Wab: abgegebene Arbeit [J]
Wzu: zugeführte Arbeit
[J]

Er kann auch über das Verhältnis zweier Arbeiten ausgedrückt werden. Es gilt dann:

Wirkungsgrad = Nutzarbeit/Gesamtarbeit

Als Nutzarbeit wird die Arbeit bezeichnet, die zur Änderung der Eigenschaften eines Systems erbracht werden muss. Eine abgegebene Leistung hängt vom Wirkungsgrad des entsprechenden Systems ab. Sie ist stets geringer als die dem System zugeführte Leistung. Verluste, verursacht durch verschiedene vonstatten gehende Energieumwandlungen, mindern die tatsächlich abgegebene Leistung eines Mechanismus.


Der Gesamtwirkungsgrad mehrerer Umsetzungen bzw. Übertragungen verschiedener Energieformen in andere ist das Produkt der einzelnen Wirkungsgrade. Für ihn gilt:

ηGes = η1·η2·η3 ...

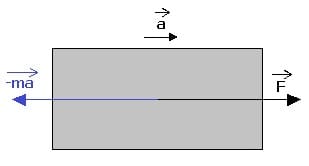

Trägheitskraft - Scheinkraft


Als Trägheitskraft (Scheinkraft) wird diejenige Kraft bezeichnet, die auf einen Körper hinzukommend wirkt, wenn seine Bewegung in einem beschleunigten Bezugssystem betrachtet wird.

Trägheitskräfte (Scheinkräfte) wirken in Richtung von Beschleunigungen. Sie sind als deren Folgen anzusehen. Ihre Richtungen sind denen der Beschleunigung entgegengesetzt. Kräfte und Trägheitskräfte sind stets gleich groß und entgegengerichtet wirksam.


PhysProf - Trägheitskraft - Scheinkraft - Widerstandskraft - Trägheitskräfte - Scheinkräfte - Berechnen - Formel

Es gilt:

PhysProf - Trägheitskraft - Scheinkraft - Widerstandskraft - Formel - 1

PhysProf - Trägheitskraft - Scheinkraft - Widerstandskraft - Formel - 2

PhysProf - Trägheitskraft - Scheinkraft - Widerstandskraft - Formel - 3


F: Beschleunigte Kraft [N]
FT: Trägheitskraft [N]
a: Beschleunigung [m/s²]
m: Beschleunigte Masse [kg]



 Weitere Screenshots zu diesem Modul


PhysProf - Arbeit - Grafik - Plotter - Simulation - Animation - Mechanische Kraft - Verrichtete Arbeit - Goldene Regel der Mechanik - Gravitationskraft - Reibungskraft - Mechanische Leistung - Leistung - Einheit - Physikalische Einheit - Formel - Berechnen - Simulation
Mechanische Arbeit - Abbildung 3

PhysProf - Ortsfaktor - Reibungskraft - Reibungskräfte - Leistungsformel - Einheit - Definition - Wirkungsgrad - Mechanische Kraft - Verrichtete Arbeit - Trägheitskraft - Trägheitskräfte - Scheinkraft - Scheinkräfte - Reibungsarbeit - Mechanische Leistung - Berechnen
Mechanische Arbeit - Abbildung 4


Arbeitsblätter - Unterrichtsmaterialien - Nutzung zu Unterrichtszwecken


Mit Hilfe dieses Programms lassen sich unter anderem Grafiken für Arbeitsblätter zur nichtkommerziellen Nutzung für Unterrichtszwecke erstellen. Beachten Sie hierbei jedoch, dass jede Art gewerblicher Nutzung dieser Grafiken und Texte untersagt ist und dass Sie zur Verfielfältigung hiermit erstellter Arbeitsblätter und Unterrichtsmaterialien eine schriftliche Genehmigung des Autors (unseres Unternehmens) benötigen.

Diese kann von einem registrierten Kunden, der im Besitz einer gültigen Softwarelizenz für das entsprechende Programm ist, bei Bedarf unter der ausdrücklichen Schilderung des beabsichtigten Verfielfältigungszwecks sowie der Angabe der Anzahl zu verfielfältigender Exemplare für das entsprechende Arbeitsblatt unter der auf der Impressum-Seite dieses Angebots angegebenen Email-Adresse eingeholt werden. Es gelten unsere AGB.



Aufgaben - Lernen


Dieses Programm eignet sich neben seinem Einsatz als Berechnungs- bzw. Animationsprogramm zudem zum Lernen, zur Aneignung entsprechenden Fachwissens, zum Verstehen sowie zum Lösen verschiedener Aufgaben zum behandelten Fachthema. Durch seine einfache interaktive Handhabbarkeit bietet es die auch Möglichkeit der Durchführung unterschiedlicher Untersuchungen hierzu. Des Weiteren eignet es sich beim Üben dazu, um das Erlernte hinsichtlich praktizierter Übungen bzw. bearbeiteter Übungsaufgaben zu überprüfen und hierzu erworbenes Wissen festigen zu können.

Es kann sowohl zur Einführung in das entsprechende Fachthemengebiet, wie auch zur Erweiterung des bereits hierzu erlangten Fachwissens sowie als Unterstützung bei der Bearbeitung von Anwendungsaufgaben genutzt werden. Des Weiteren eignet es sich auch als Begleiter bei der Bearbeitung von Abituraufgaben sowie zur Vorbereitung auf Klassenarbeiten, zur Unterstützung bei der Abiturvorbereitung und zur Intensivierung des erforderlichen Wissens beim Abitur (Abi) im entsprechenden Leistungskurs (LK).

Mittels der anschaulichen Gestaltung und einfachen Bedienbarbarkeit einzelner Module dieser Software können Fragen zum entsprechenden Themengebiet, die mit den Worten Was ist?, Was sind?, Wie?, Wieviel?, Was bedeutet?, Weshalb?, Warum? beginnen beantwortet werden.

Eine Herleitung dient dazu, zu erklären, weshalb es zu einer Aussage kommt. Derartige Folgerungen sind unter anderem dazu nützlich, um zu verstehen, weshalb eine Formel bzw. Funktion Verwendung finden kann. Dieses Modul kann auch in diesem Fall hilfreich sein und ermöglicht es durch dessen Nutzung oftmals, einer entsprechenden Herleitung bzw. einem Beweis zu folgen, oder einen Begriff zum entsprechenden Fachthema zu erklären.

Bei Fragen deren Wörter Welche?, Welcher?, Welches?, Wodurch? bzw. Wie rechnet man? oder Wie berechnet man? sind, können zugrunde liegende Sachverhalte oftmals einfach erklärt und nachvollzogen werden. Auch liefert diese Applikation zu vielen fachthemenbezogenen Problemen eine Antwort und stellt eine diesbezüglich verständliche Beschreibung bzw. Erklärung bereit.



Kurzbeschreibungen einiger Module zu entsprechenden Themenbereichen

Eine kleine Übersicht in Form von Bildern und kurzen Beschreibungen über einige zu den einzelnen Fachthemengebieten dieses Programms implementierte Unterprogramme finden Sie unter Kurzbeschreibungen von Modulen zum Themengebiet Mechanik Kurzbeschreibungen von Modulen zum Themengebiet Elektrotechnik Kurzbeschreibungen von Modulen zum Themengebiet Optik - Kurzinfos zum Themengebiet Thermodynamik sowie unter Kurzbeschreibungen von Modulen zu sonstigen Themengebieten.



Nützliche Infos zu diesem Themengebiet



Hilfreiche Informationen zu diesem Fachthema sind unter Wikipedia - Arbeit zu finden.


Video



Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.

Weitere Videos zu einigen in PhysProf implementierten Modulen sind auf Youtube unter den folgenden Adressen abrufbar:

Schräger Wurf - Schiefer Wurf, Waagerechter Wurf - Horizontaler Wurf, Hookesches Gesetz, Mechanische Arbeit, Zweites Newtonsches Gesetz, Drittes Newtonsches Gesetz, Gedämpfte mechanische Schwingung, Bewegungen auf einer Kreisbahn, Hebelgesetz, Chaotisches Doppelpendel, Mathematisches Pendel, Freier Fall und Luftwiderstand, Harmonische Schwingungen, Molekularbewegungen, Brownsche Bewegungen, Potentielle und kinetische Energie, Ideale Strömung - Volumenstrom, Druck in Flüssigkeiten, Wellen - Simulationen, Zusammengesetzte Bewegung, Bewegungen in der Ebene, Carnotscher Kreisprozess, Adiabatische Zustandsänderung, Isotherme Zustandsänderung, Isobare Zustandsänderung, Isochore Zustandsänderung, Beugung am Spalt, Hohlspiegel, Sammellinse, Zerstreuungslinse, Wechselstromkreise, RLC-Kreis - RLC-Schaltung, RL-Kreis  - RL-Schaltung, RC-Kreis - RC-Schaltung, Resonanz - Resonanzkurve, Widerstände im Wechselstromkreis, Schwingungen und deren Überlagerung, Plattenkondensator, Ladung und Entladung von Kondensatoren, Reihenschaltung und Parallelschaltung, Lissajou-Figuren, 1. Keplersches Gesetz, 2. Keplersches Gesetz, 3. Keplersches Gesetz


Weitere implementierte Module zum Themenbereich Mechanik

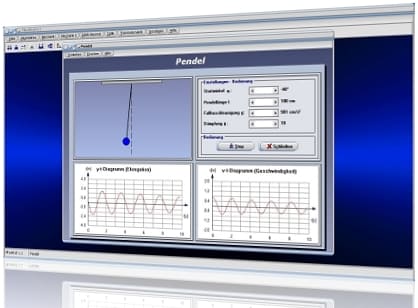

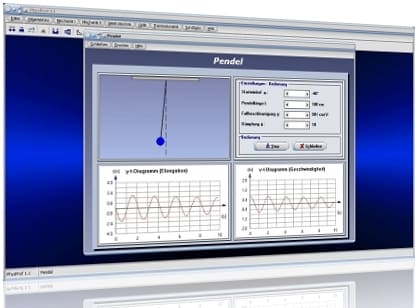

PhysProf - Pendel - Kraft - Kräfte - Rücktreibende Kraft - Rückstellkraft - Nulldurchgang - Umkehrpunkt - Simulation - Schwingungssimulation - Pendelfrequenz - Pendelversuch - Auslenkung - Auslenkungswinkel - FormelPhysProf - Pendel - Fadenpendel - Gesetzmäßigkeiten - Anfangsbedingungen - Periodendauer - Rechner - Abklingkoeffizient - Abklingkonstante - Höhe - Pendelkörper - Elongation - Mechanische Schwingung - Mechanische Schwingungen

4-Takt-Ottomotor - Impulssatz - Gleichförmige und gleichförmig beschleunigte Bewegung - Bewegung und Geschwindigkeit - Geschwindigkeit und Beschleunigung - Wellen - Druck in Flüssigkeiten - Ideale Strömung - Kinetische und potentielle Energie - Brownsche Bewegung - Molekularbewegung - Harmonische Schwingungen - Kreisbahnbewegung - Auftrieb - Geneigte Ebene - Freier Fall - Waagerechter und schiefer Wurf - Pendel - Chaos-Doppelpendel - Gedämpfte mechanische Schwingung - Rolle und Flaschenzug - Balkenwaage - Hebelgesetz - Zweites Newtonsches Gesetz - Drittes Newtonsches Gesetz - Hookesches Gesetz

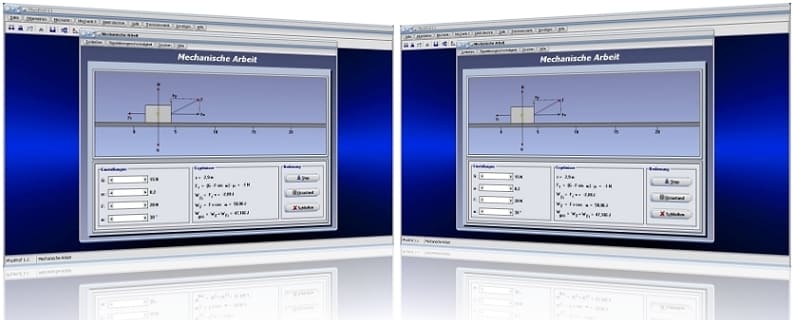

Screenshot dieses Moduls


PhysProf - Kraft - Arbeit - Mechanik - Reibung - Weg - Gewichtskraft - Gravitationskraft - Reibungskraft - Reibungsarbeit - Mechanische Leistung - Energie - Formel - Grafik - Simulation - Berechnen - Beispiel - Darstellen - Darstellung - Rechner
Unterprogramm Mechanische Arbeit


Screenshot eines weiteren Moduls von PhysProf


PhysProf - RLC-Schaltung - RLC Reihenschaltung - RLC-Glied - Dämpfung - Reihenschwingkreis - Schwingkreis - Gedämpfter Schwingkreis - Serienschwingkreis - Elektromagnetische Schwingungen - Widerstand - Kondensator - Kapazität - Induktivität - Spule - Ladung - Frequenz - Kennlinie - Spannung - Stromstärke - Zeitkonstante - Periode - Kreisfrequenz - Berechnen - Zeit - Rechner - Simulation - Berechnung - Darstellen - Diagramm - Formel - Rechner
PhysProf 1.1 - Unterprogramm RLC-Kreis


Screenshot eines Moduls von MathProf


MathProf - Parameterkurven - Parametergleichungen - Parameterdarstellung - Funktionen - Parametrisierte Kurven - Kurven - Grafisch - Graph - Darstellen - Plotter - Grafik - Animationen - Simulation - Rechner - Berechnen - Funktionsgraph - 2D - Plotten - Zeichnen - Kurvenplotter - Bild
MathProf 5.0 - Unterprogramm Kurven in Parameterform


Screenshot einer mit SimPlot erstellten Animationsgrafik


SimPlot - Animationen - Präsentationen - Grafiken - Schaubilder - Visualisierung - Programm - Interaktive Grafik - Bilder - Computeranimationen - Infografik - Software - Plotter - Rechner - Computersimulation - Darstellen - Technisch - Datenvisualisierung - Animationsprogramm - Wissenschaft - Technik
SimPlot 1.0 - Grafik-  und Animationsprogramm für unterschiedlichste Anwendungszwecke



Unsere Produkte

I - PhysProf 1.1
Physik interaktiv

PhysProf 1.1 ist ein Programm für alle, die die Aufgabe oder das Ziel haben, sich physikalische Gesetzmäßigkeiten und Gegebenheiten zu verdeutlichen. Es spricht alle an, die sich für die Ergründung physikalischer Prozessabläufe und derartige Zusammenhänge interessieren. In zahlreichen Unterprogrammen besteht die Möglichkeit, Veränderungen von Einflussgrößen manuell, oder durch die Ausgabe automatisch ablaufender Simulationsprozesse in Echtzeit zu steuern und zu analysieren. Inhaltlich umfasst es ca. 70 verschiedene Unterprogramme zu den Fachthemenbereichen Mechanik, Elektrotechnik, Thermodynamik und Optik.


PhysProf - Bilder zum Programm - Isobare Zustandsänderung - Isotherme Zustandsänderung - Adiabatische Zustandsänderung - Carnotscher Kreisprozess - Aggregatzustände - Mischungsregel - Reales Gas - Molekülgeschwindigkeit - Kalender


Durch die Benutzung dieses Programms wird es ermöglicht, bereits bekannte Fachthemeninhalte aufzuarbeiten und entsprechende Sachverhalte numerisch wie auch grafisch zu analysieren. Mittels der freien Veränderbarkeit der Parameter von Einflussgrößen bei der Ausgabe grafischer Darstellungen besteht in vielen Unterprogrammen die Möglichkeit, Veränderungen an dargestellten Zusammenhängen manuell oder durch die Anwendung automatisch ablaufender Simulationsprozesse in Echtzeit zu steuern und zu analysieren.

Kurzinfos zu Inhalten einiger Unterprogramme von Physprof 1.1 erhalten Sie unter:


Es verfügt über eine umfangreiche Programmhilfe mit ca. 300 Seiten.

Nachfolgend finden Sie ein Video zu einem in PhysProf 1.1 unter dem Themenbereich Mechanik eingebundenen Unterprogramm,welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.

Nachfolgend finden Sie ein Video zu einem in PhysProf 1.1 unter dem Themenbereich Elektrotechnik eingebundenen Unterprogramm, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.

Nachfolgend finden Sie ein Video zu einem in PhysProf 1.1 unter dem Themenbereich Thermodynamik eingebundenen Unterprogramm, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.

Weitere Videos zu einigen in PhysProf implementierten Modulen finden Sie, indem Sie den Reiter PhysProf-Videos wählen, oder durch einen Klick auf die nachfolgend dargestellte Schaltfläche.

Zu den Videos zu PhysProf 1.1





II - MathProf 5.0
Mathematik interaktiv

MathProf 5.0 ist ein Programm für alle, die die Aufgabe oder das Ziel haben, sich mathematische Sachverhalte auf einfache Weise zu verdeutlichen. Zudem spricht es diejenigen an, die sich für Mathematik interessieren, oder mathematische Probleme verschiedenster Art zu lösen haben und von grafischen 2D- und 3D-Echtzeitdarstellungen sowie Animationen beeindruckt sind.


Bilder zum Programm MathProf 5.0 - Analysis - Trigonometrie - Algebra - 3D-Mathematik - Vektoralgebra - Geometrie


Es eignet sich insbesondere dafür, um interaktive grafische Untersuchungen sowie numerische Berechnungen zu entsprechenden Fachthemen durchführen zu lassen. Mehr als 300 verschiedene Unterprogramme decken die mathematischen Themenbereiche Analysis, Geometrie, Trigonometrie, Algebra, Stochastik, 3D-Mathematik und Vektoralgebra großflächig ab.


Bilder zum Programm MathProf 5.0 - Analysis - Trigonometrie - Algebra - 3D-Mathematik - Stochastik - Vektoralgebra - Numerisch - Grafisch - Plotten - Graph


Durch die Nutzbarkeit vieler implementierter grafischer Features bestehen vielseitige gestaltungstechnische Möglichkeiten, ausgegebene Grafiken in entsprechenden Unterprogrammen auf individuelle Anforderungen anzupassen. Durch die freie Veränderbarkeit von Parametern und Koordinatenwerten bei der Ausgabe grafischer Darstellungen, besteht in vielen Modulen zudem die Möglichkeit, Veränderungen an dargestellten Gebilden und Zusammenhängen manuell oder durch die Verwendung automatisch ablaufender Simulationsprozesse in Echtzeit zu steuern und zu analysieren.

Es verfügt über eine umfangreiche Programmhilfe mit ca. 1600 Seiten.


Eine Übersicht aller in MathProf 5.0 zur Verfügung stehender Programmteile finden Sie im MathProf - Inhaltsverzeichnis, oder durch einen Klick auf die nachfolgend dargestellte Schaltfläche.

Zum Inhaltsverzeichnis von MathProf 5.0

Kurzinfos zu Inhalten einiger in MathProf 5.0 eingebundnener Unterprogramme erhalten Sie unter:


 Nachfolgend finden Sie ein Video zu einem in MathProf 5.0 unter dem Themenbereich 3D-Mathematik eingebundenen Unterprogramm, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.
 Nachfolgend finden Sie ein Video zu einem in MathProf 5.0 unter dem Themenbereich Analysis eingebundenen Unterprogramm,, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.
Nachfolgend finden Sie ein Video zu einem in MathProf 5.0 unter dem Themenbereich Vektoralgebra eingebundenen Unterprogramm, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.
Weitere Videos zu einigen in MathProf implementierten Modulen finden Sie, indem Sie den Reiter MathProf-Videos wählen, oder durch einen Klick auf die nachfolgend dargestellte Schaltfläche.




III - SimPlot 1.0

Visualisierung und Simulation interaktiv


SimPlot 1.0 ist eine Anwendung, welche es unter anderem durch interaktiv erstellbare Präsentationen ermöglicht, sich Sachverhalte aus vielen technischen, wissenschaftlichen und anderen Bereichen grafisch darstellen und diese multifunktional sowohl statisch, wie auch in Form bewegter Grafiken ausgeben zu lassen. Das Programm erlaubt die Erstellung von Gebilden mit zweidimensionalen grafischen Objekten, welche als geometrische Figuren und Bilder zur Verfügung stehen.

Es bietet zudem die Möglichkeit, Zusammenhänge im Bereich der Planimetrie auf einfache Weise interaktiv zu analysieren. Unter anderem wird es ermöglicht, mit erzeugten Gebilden geometrische Transformationen durchzuführen und diesen automatisch ablaufende Bewegungs- und Verformungsprozesse zuzuweisen.


Bilder zum Programm SimPlot 1.0 - Zweidimensionale Grafiken, Simulationen und Animationen für unterschiedlichste Anwendungsbereiche


SimPlot kann sowohl zur Erstellung von Infografiken, zur dynamischen Datenvisualisierung, zur Auswertung technisch-wissenschaftlicher Zusammenhänge sowie zur Erzeugung bewegter Bilder für verschiedenste Anwendungsbereiche eingesetzt werden. Neben der Bereitstellung vieler mathematischer Hilfsmittel und zusätzlicher Unterprogramme erlaubt es auch die Einblendung von Hilfslinien zur Echtzeit, welche dienlich sind, um sich relevante Sachverhalte und Zusammenhänge unmittelbar begreiflich zu machen.

Dieses Programm verfügt über eine umfangreiche Programmhilfe mit ca. 900 Seiten.

Eine Inhaltsübersicht dessen finden Sie unter SimPlot - Inhaltsverzeichnis, oder durch einen Klick auf die nachfolgend dargestellte Schaltfläche.

Zum Inhaltsverzeichnis von SimPlot 1.0

Beispiele einiger mit Simplot 1.0 erzeugter Grafiken finden Sie unter Beispiele, oder durch einen Klick auf die nachfolgend dargestellte Schaltfläche.

Zu Beispielen von SimPlot 1.0

Nachfolgend finden Sie ein Video zu einer mit SimPlot 1.0 erstellten Animationsgrafik, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.

Nachfolgend finden Sie ein Video zu einer mit SimPlot 1.0 erstellten Animationsgrafik, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.

Nachfolgend finden Sie ein Video zu einer mit SimPlot 1.0 erstellten Animationsgrafik, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.

Weitere Videos zu einigen mit SimPlot erzeugten Animationen finden Sie unter SimPlot-Videos, oder durch einen Klick auf die nachfolgend dargestellte Schaltfläche.

Zu den Videos zu SimPlot 1.0
