Modul Allgemeine Kegelschnitte - Interaktiv

---


Das Unterprogramm [Geometrie] - [Allgemeine Kegelschnitte] - Allgemeine Kegelschnitte - Interaktiv ermöglicht die interaktive Durchführung von Analysen und die Darstellung von Kegelschnitten, die in Form der allgemeinen Gleichung 2. Ordnung gegeben sind.





Die allgemeine Gleichung eines Kegelschnitts besitzt die Form:

ax² + 2bxy + cy² + 2dx + 2ey + f = 0

a, b, c, d, e und f sind beliebige reelle Koeffizienten. Ein Kegelschnitt entsteht beim Schnitt eines geraden Kreiskegels mit dem Neigungswinkel a der Mantellinie durch eine Ebene, welche den Neigungswinkel b besitzt.

Ellipse: 0 £  b < a
Parabel: a = b
Hyperbel: p/2 ³ b  > a

Beim Schnitt durch die Kegelspitze entstehen Punkt, Geradenpaar und Gerade.

Durch eine Drehung des Koordinatensystems mit der Koordinatentransformation

 x = x' cos(a) - y' sin(a)
 y = y' sin(a) + y' cos(a)

lässt sich für eine geeignete Winkelgröße a stets erreichen, dass das gemischt-quadratische Glied x'·y' entfällt. Für a = c muss a = 45° gewählt werden. Ist a ≠ c muss a so gewählt werden, dass 2a = 2b / (a - c). Hierdurch entsteht für den Kegelschnitt die transformierte allgemeine Form:

ax² + cy² + 2dx + 2ey + f = 0

Geometrisch gedeutet bedeutet dies, dass die Achsen dieses Kegelschnitts parallel zu den Koordinatenachsen verlaufen. Für die Diskussion dieser Kegelschnittgleichung gilt:

bei a ≠ 0 und c ≠ 0 mit n = d²/a + e²/c - f:


n > 0	a > 0, c > 0	Ellipse
n > 0	a < 0, c < 0	imaginär
n > 0	a · c < 0	Hyperbel
n = 0	a · c > 0	Punkt
n = 0	a · c < 0	Paar sich schneidender Geraden
n < 0	a > 0, c > 0	imaginär
n < 0	a < 0, c < 0	Ellipse
n < 0	a · c < 0	Hyperbel


bei a = 0 oder c = 0:


a = 0, c ≠ 0	d ≠ 0	Parabel
a = 0, c ≠ 0	d = 0	Paar zusammenfallender paralleler Geraden wenn e² - fc = 0
a ≠ 0, c = 0	e ≠ 0	Parabel
a ≠ 0, c = 0	e = 0	Paar zusammenfallender paralleler Geraden wenn d² - fa = 0
a = 0, c = 0	d ≠ 0, e ≠ 0	Gerade
a = 0, c = 0	d = 0, e ≠ 0	Parallele zur x-Achse
a = 0, c = 0	d ≠ 0, e = 0	Parallele zur y-Achse
a = 0, c = 0	d = 0, e = 0	imaginär


In diesem Unterprogramm können derartige Kegelschnitte interaktiv untersucht werden. Aus den festgelegten Werten für die Koeffizienten a, b, c, d, e und f ermittelt das Programm u.a.:


• Art des Kegelschnitts (entartet, nichtentartet)
• Koeffizienten der transformierten Gleichung des Typs
  ax² + cy² + 2dx + 2ey + f = 0
• Eigenschaften des Kegelschnitts
• Tangenten und Normalen bei best. Abszissenpos.


Das Programm gibt die Werte folgender Eigenschaften allgemeiner Kegelschnitte aus:

Hyperbel:

Allgemeine Eigenschaften des Kegelschnitts:

• Kegelwinkel
• Ortskoordinaten des Mittelpunkts M
• Halbachsen a und b
• Lineare Exzentrizität e und numerische Exzentrizität e
• Parameter 2p
• Ortskoordinaten der Brennpunkte B1 und B2
• Gleichungen der Asymptoten

 Eigenschaften des Kegelschnitts an untersuchter Stelle:

• Koordinatenwerte der Punkte an U-Stelle
• Gleichungen der Tangenten
• Gleichungen der Normalen
• Länge der Brennstrahlen

Ellipse (Kreis):

Allgemeine Eigenschaften des Kegelschnitts:

• Kegelwinkel
• Ortskoordinaten des Mittelpunkts M
• Halbachsen a und b
• Lineare Exzentrizität e und numerische Exzentrizität e
• Parameter 2p
• Ortskoordinaten der Brennpunkte B1 und B2

 Eigenschaften des Kegelschnitts an untersuchter Stelle:

• Koordinatenwerte der Punkte an U-Stelle
• Gleichungen der Tangenten
• Gleichungen der Normalen
• Länge der Brennstrahlen

Parabel:

Allgemeine Eigenschaften des Kegelschnitts:

• Kegelwinkel
• Ortskoordinaten des Scheitelpunkts S
• Ortskoordinaten des Brennpunkts B
• Numerische Exzentrizität e
• Parameter 2p
• Brennpunkt B

 Eigenschaften des Kegelschnitts an untersuchter Stelle:

• Koordinatenwerte der Punkte an U-Stelle
• Gleichungen der Tangenten
• Gleichungen der Normalen
• Länge der Brennstrahlen

Details, sowie mathematische Gleichungen zu Kegelschnitten, finden Sie unter Kegelschnitte.

Führen Sie Folgendes aus, um sich Zusammenhänge zu diesem Fachthema grafisch zu veranschaulichen:


1. Verändern Sie durch Positionierung der zur Verfügung stehenden Rollbalken die Werte der Koeffizienten a, b, c, d, e bzw. f der Gleichung ax² + 2bxy + cy² + 2dx + 2ey + f = 0.

2. Soll eine Untersuchung der Kurve an einer bestimmten Abszissenposition durchgeführt werden, so aktivieren Sie das Kontrollkästchen Analyse.

   Möchten Sie die Koordinatenwerte der zu untersuchenden Stelle exakt festlegen, so können Sie die Schaltfläche Punkt auf dem Bedienformular nutzen und die entsprechenden Werte im daraufhin erscheinenden Formular eingeben. Übernommen werden diese, wenn Sie die sich dort befindende Schaltfläche Ok bedienen.

   Um die Position der zu untersuchenden Stelle mit der Maus zu verändern, klicken Sie in den rechteckig umrahmten Mausfangbereich und bewegen den Mauscursor bei gedrückt gehaltener Maustaste nach links oder nach rechts.

3. Starten Sie bei Bedarf eine Autosimulation mit dem Schalter Simulation um die Einflüsse der Koeffizienten der Funktion zu untersuchen und beenden Sie diese wieder durch einen erneuten Klick auf diese Schaltfläche. Vor dem Start einer Simulation wird Ihnen ein Formular zur Verfügung gestellt, auf welchem Sie die zu simulierende Größe durch eine Aktivierung des entsprechenden Kontrollschalters festlegen. Hierauf können Sie ggf. die zu verwendenden Werte für Schrittweite bzw. Verzögerung einstellen. Bestätigen Sie mit Ok. Beendet werden kann die Simulation wieder durch eine Bedienung der Schaltfläche Sim. Stop.

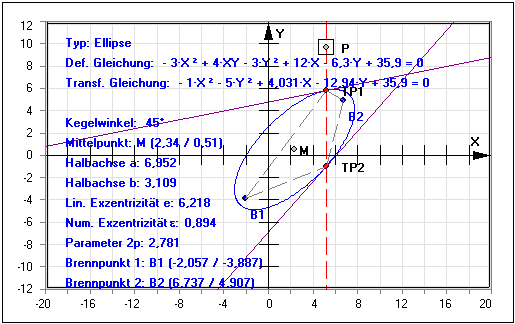

Bei der Ausgabe der grafischen Darstellung werden folgende Bezeichnungskürzel verwendet:

B,B1,B2: Brennpunkt
M: Mittelpunkt
S: Scheitelpunkt

Hinweis:
Ist mit den eingestellten Koeffizientenwerten kein Kegelschnitt darstellbar (definiert), so wird dies angezeigt.

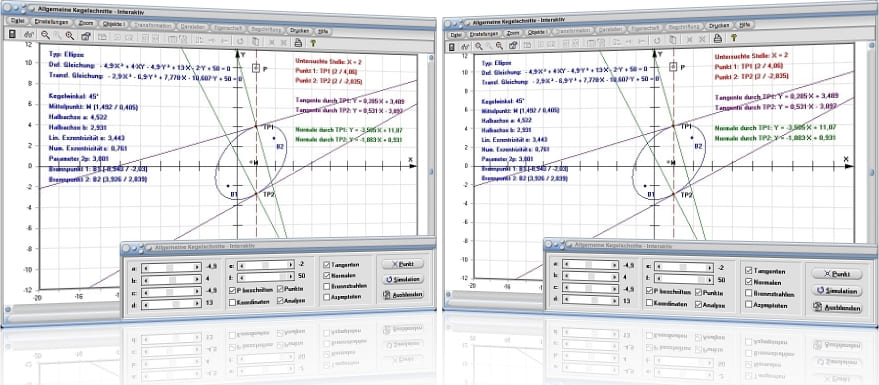

Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.

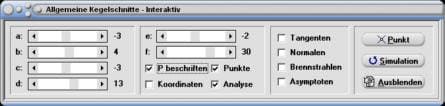

Auf dem Bedienformular, welches durch Anklicken im obersten schmalen Bereich und bei Gedrückthalten der linken Maustaste verschiebbar ist, können Sie u.a. durch die Aktivierung bzw. Deaktivierung der entsprechenden Kontrollkästchen folgende zusätzliche Einstellungen vornehmen:


• Punkte: Kennzeichnung markanter Punkte des Kegelschnitts ein-/ausschalten
• P beschriften: Beschriftung markanter Punkte des Kegelschnitts ein-/ausschalten
• Koordinaten: Koordinatenwertanzeige markanter Punkte des Kegelschnitts ein-/ausschalten
• Asymptoten: Darstellung von Asymptoten ein-/ausschalten (bei Hyperbeln)

Soll eine Untersuchung durchgeführt werden und wurde das Kontrollkästchen Analyse aktiviert, so stehen außerdem folgende Kontrollkästchen zur Verfügung:


• Tangenten: Darstellung der Tangenten des Kegelschnitts an U-Stelle ein-/ausschalten
• Normalen: Darstellung der Normalen des Kegelschnitts an U-Stelle ein-/ausschalten
• Brennstrahlen: Darstellung der Brennstrahlen an U-Stelle ein-/ausschalten


Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben. Wie Sie das Layout einer 2D-Darstellung konfigurieren können, erfahren Sie unter Layoutkonfiguration. Methoden zur Implementierung und zum Umgang mit grafischen Objekten werden unter Implementierung und Verwendung grafischer Objekte behandelt.

Allgemeine Kegelschnitte
Kegelschnitte in achsparalleler Lage
Kegelschnitt in achsparalleler Lage - Interaktiv
Kegelschnitte durch 5 Punkte

Beispiel 1 - Ellipse:

Werden die Rollbalken auf folgende Positionen eingestellt,

a: -4
b: 6
c: -5
d: 10
e: 7
f: 12

so wird ein Kegelschnitt ausgegeben, der durch die allgemeine Gleichung -4x² + 6xy - 5y² + 10x + 7y + 12 = 0 beschrieben wird. Dies ist eine Ellipse.

Die Gleichung dieses Kegelschnitts in transformierter, allgemeiner Form lautet:

-1,459x² -7,541y² + 12,155x - 1,123y + 12 = 0

Für dessen Eigenschaften gibt das Programm aus:

Typ: Ellipse
Kegelwinkel: 40,269°
Mittelpunkt des Kegelschnitts: M (3,227 / 2,636)
Halbachse a: 5,061
Halbachse b: 2,226
Lineare Exzentrizität e: 4,545
Numerische Exzentrizität ε: 0,898
Parameter 2p: 1,958
Brennpunkt: B1 (-0,241 / -0,302)
Brennpunkt: B2 (6,696 / 5,574)

Führen Sie einen Klick auf den Schalter Punkt aus und geben Sie für den Abszissenwert, an welchem die Ellipse untersucht werden soll, die Punktkoordinaten (2 / 10) ein. Bestätigen Sie mit Ok, so gibt das Programm für die Eigenschaften der Ellipse an der untersuchten Stelle x = 2 nach einer Aktivierung der Kontrollkästchen Tangenten, Normalen sowie Brennstrahlen aus:

Koordinatenwerte der Kurve an untersuchter Stelle:
Punkt 1: TP1 (2 / 4,51)
Punkt 2: TP2 (2 / -0,71)

Tangente durch TP1: Y = 0,807·X+2,896
Tangente durch TP2: Y = 0,393·X-1,496

Normale durch TP1: Y = -1,239·X+6,988
Normale durch TP2: Y = -2,544·X+4,379

Länge Brennstrahl TP1-B1: 5,308
Länge Brennstrahl TP1-B2: 4,815
Länge Brennstrahl TP2-B1: 2,278
Länge Brennstrahl TP2-B2: 7,845

Beispiel 2 - Hyperbel:

Werden die Rollbalken auf folgende Positionen eingestellt,

a: 6
b: -4
c: -3
d: 8
e: 1
f: 11

so wird ein Kegelschnitt ausgegeben, der durch die allgemeine Gleichung 6x² - 4xy - 3y² + 8x + 1y + 11 = 0 beschrieben wird. Es handelt sich um eine Hyperbel.

Die Gleichung dieses Kegelschnitts in transformierter, allgemeiner Form lautet:

6,424x² -3,424y² + 7,618x + 2,639y + 11 = 0

Für dessen Eigenschaften gibt das Programm aus:

Typ: Hyperbel
Kegelwinkel: -11,981°
Mittelpunkt des Kegelschnitts: M (-0,5 / 0,5)
Halbachse a: 1,644
Halbachse b: 1,2
Lineare Exzentrizität e: 2,035
Numerische Exzentrizität ε: 1,238
Parameter 2p: 1,752
Brennpunkt: B1 (-0,922 / -1,491)
Brennpunkt: B2 (-0,078 / 2,491)

Nach einer Aktivierung des Kontrollkästchens Asymptoten stellt das Programm zudem dar:

Asymptote 1: Y = -2,23·X-0,615
Asymptote 2: Y = 0,897·X+0,948

Führen Sie einen Klick auf den Schalter Punkt aus und geben Sie für den Abszissenwert, an welchem die Hyperbel untersucht werden soll, die Punktkoordinaten (-3 / 10) ein. Bestätigen Sie mit Ok, so gibt das Programm für die Eigenschaften der Hyperbel an der untersuchten Stelle x = -3 nach einer Aktivierung der Kontrollkästchen Tangenten, Normalen sowie Brennstrahlen aus:

Koordinatenwerte der Kurve an untersuchter Stelle:
Punkt 1: TP1 (-3 / 6,452)
Punkt 2: TP2 (-3 / -2,118)

Tangente durch TP1: Y = -2,093·X+0,173
Tangente durch TP2: Y = 0,76·X+0,16

Normale durch TP1: Y = 0,478·X+7,885
Normale durch TP2: Y = -1,317·X-6,068

Länge Brennstrahl TP1-B1: 8,209
Länge Brennstrahl TP1-B2: 4,922
Länge Brennstrahl TP2-B1: 2,17
Länge Brennstrahl TP2-B2: 5,457

Beispiel 3 - Parabel:

Werden die Rollbalken auf folgende Positionen eingestellt,

a: 0
b: 0
c: -4
d: 19
e: 14
f: 4

so wird ein Kegelschnitt ausgegeben, der durch die allgemeine Gleichung -4y² + 19x + 14y + 4 = 0 beschrieben wird. Dies ist eine Parabel.

Für dessen Eigenschaften gibt das Programm aus:

Typ: Parabel
Kegelwinkel: 0°
Scheitelpunkt: S (-0,855 / 1,75)
Numerische Exzentrizität ε: 1
Parameter 2p: 4,75
Brennpunkt: B (0,332 / 1,75)

Führen Sie einen Klick auf den Schalter Punkt aus und geben Sie für den Abszissenwert, an welchem die Parabel untersucht werden soll, die Punktkoordinaten (5 / 10) ein. Bestätigen Sie mit Ok, so gibt das Programm für die Eigenschaften der Parabel an der untersuchten Stelle x = 5 nach einer Aktivierung der Kontrollkästchen Tangenten, Normalen sowie Brennstrahlen aus:

Koordinatenwerte der Kurve an untersuchter Stelle:
Punkt 1: TP1 (5 / 7,024)
Punkt 2: TP2 (5 / -3,524)

Tangente durch TP1: Y = 0,45·X+4,772
Tangente durch TP2: Y = -0,45·X-1,272

Normale durch TP1: Y = -2,221·X+18,126
Normale durch TP2: Y = 2,221·X-14,626

Länge Brennstrahl TP1-B: 7,043
Länge Brennstrahl TP2-B: 7,043

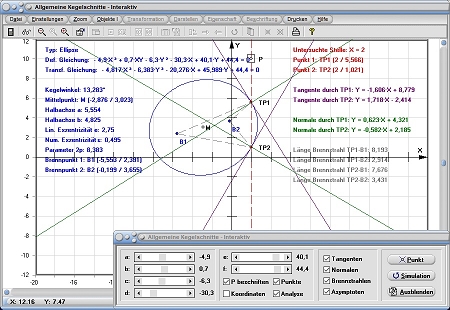

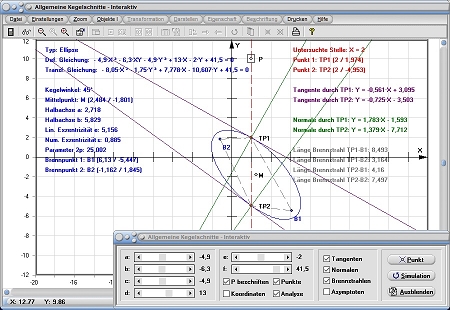

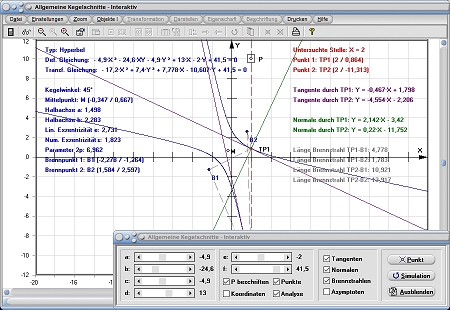

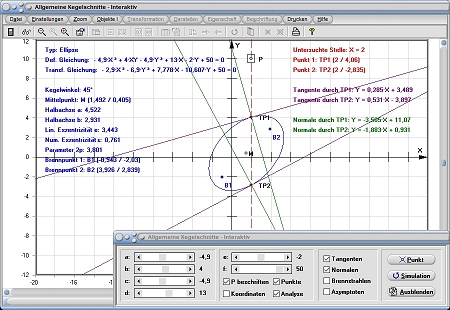

Grafische Darstellung - Beispiel 1


Grafische Darstellung - Beispiel 2


Grafische Darstellung - Beispiel 3


Grafische Darstellung - Beispiel 4
