Gleichförmige Bewegung und gleichförmig beschleunigte Bewegung

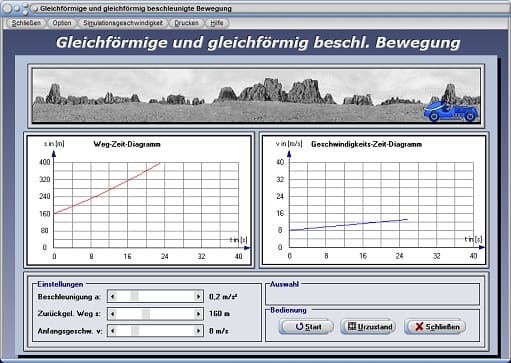

PhysProf - Gleichförmige Bewegung - Geschwindigkeit - Weg - Zeit - Diagramm - Rechner - Berechnen - Simulation - Weg-Zeit-Diagramm - Geschwindigkeits-Zeit-Diagramm - s-t-Diagramm - v-t-Diagramm - Translation - Zeit - Geschwindigkeit - Beschleunigung - Unbeschleunigte Bewegung - Bremsen - Abbremsen - Konstante Bewegung - Gleichmäßige Beschleunigung - Konstante Beschleunigung - Beschleunigte Bewegung - Bewegung von Körpern - Geschwindigkeit berechnen - Konstante Geschwindigkeit - Bewegungsgleichung - Allgemeine Bewegungslehre - Beschleunigung berechnen - Physikalische Bewegungslehre - Bewegungsgesetze - Geradlinige Bewegung - Bewegungsdiagramme - Darstellen - Plotten - Graph

  Modul Gleichförmige und gleichförmig beschleunigte Bewegung


Mit Hilfe des Unterprogramms [Mechanik I] - [Gleichförmige und gleichförmig beschleunigte Bewegung] können Untersuchungen zu den physikalischen Fachgebietsthemen (Bewegungsarten) Gleichförmige Bewegung und Gleichförmig beschleunigte Bewegung durchgeführt werden.


I - Gleichförmige (gleichmäßige) geradlinige Bewegung

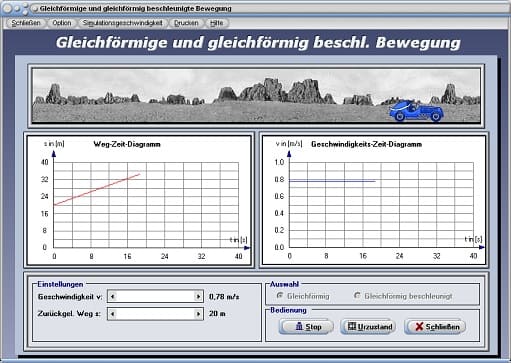

PhysProf - Gleichförmige Bewegung - Geschwindigkeit - Weg - Zeit - Diagramm - Simulation - Darstellen - Plotten - Graph - Rechner - Berechnen - Grafik - Zeichnen - Plotter Grafik - Grundlagen der Physik - Grafische Darstellung - Gesetzmäßigkeiten - Bewegungsgesetze - Präsentation - Physikalische Gesetze - Zusammenhänge - Zeit-Geschwindigkeits-Gesetz - Geschwindigkeits-Zeit-Gesetz - Formelzeichen - Simulation - Ablauf - Abläufe - Verändern - Veränderung - Ändern - Änderung

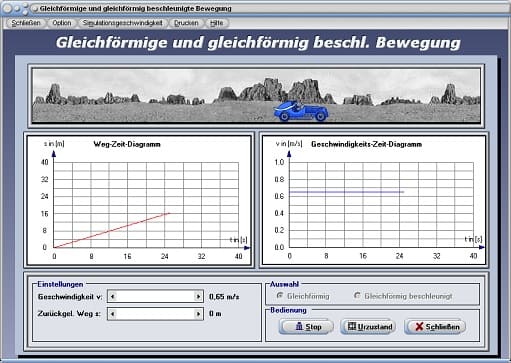

Gleichförmige Bewegung - Abbildung 1

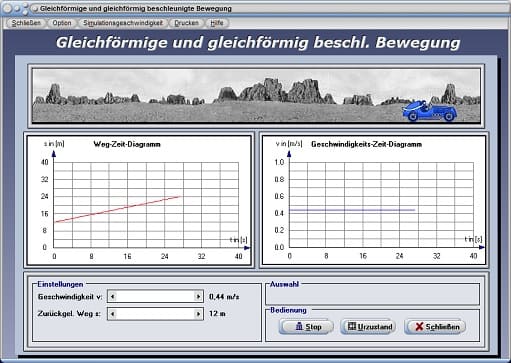

PhysProf - Weg-Zeit-Diagramme - Geschwindigkeits-Zeit-Diagramm - s-t-Diagramm - v-t-Diagramm - Translation - Zeit - Geschwindigkeit - Beschleunigung - Unbeschleunigte Bewegung - Bremsen - Abbremsen - Darstellen - Plotten - Graph - Rechner - Berechnen - Grafik - Plotter
Gleichförmige Bewegung - Abbildung 2



Eine Geschwindigkeit beschreibt, wie schnell und in welcher Richtung ein Körper oder ein Zusammenhang abhängig von der Zeit seinen Ort verändert. Sie ist eine vektorielle Größe, welche durch ihren Betrag sowie ihre Richtung beschrieben wird. Unter einer konstanten Geschwindigkeit wird das Verhältnis des zurückgelegten Weges zur dafür benötigten Zeit verstanden. Unter einer konstanten Beschleunigung versteht man das Verhältnis der Geschwindigkeitsänderung zur dafür benötigten Zeit.

Ein Körper, welcher sich bewegt (eine eindimensionale Bewegung ausführt) ohne eine Beschleunigung oder Abbremsung zu erfahren, vollführt eine gleichförmige geradlinige Bewegung (gleichmäßige Bewegung). Diese lässt sich beschreiben durch die Formel:



Geschwindigkeit - Gleichung - 1

Hierbei sind:

v: Geschwindikeit [m/s]

s: Weg [m]

t: Zeit [s]

Hinweis:
1 km/h entspricht 3,6 m/s.

Nachfolgend dargestellt sind das s-t-Diagramm (Weg-Zeit-Diagramm) sowie das v-t-Diagramm (Geschwindigkeits-Zeit-Diagramm) einer gleichförmigen Bewegung. Die entsprechenden Schaubilder verdeutlichen die relevanten Zusammenhänge zu diesem Fachthema. Ein bereits zurückgelegter Weg ist nicht hierbei berücksichtigt und beträgt somit bei allen dargestellten Fällen 0 m.

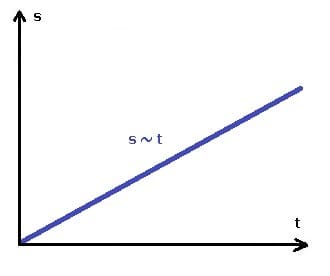

PhysProf - Weg - Zeit - Diagramm - s-t-Diagramm - Lineare Bewegung

Gleichförmige Bewegung (Translation) - st-Diagramm

PhysProf - Geschwindigkeit - Zeit - Diagramm - v-t-Diagramm - Lineare Bewegung

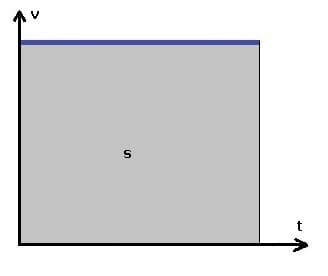

Gleichförmige Bewegung (Translation) - vt-Diagramm


II - Gleichförmig (gleichmäßig) beschleunigte geradlinige Bewegung

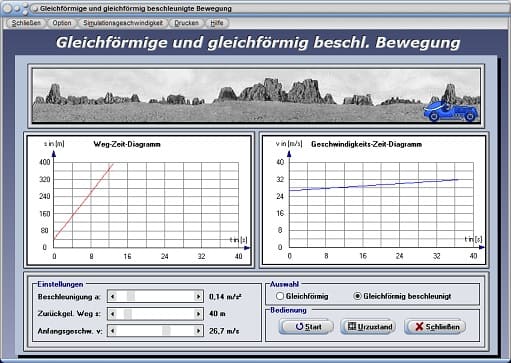

PhysProf - Gleichmäßig beschleunigte Bewegung - Geradlinige Bewegung - Lineare Bewegung - Lineare Beschleunigung - Lineare Geschwindigkeit - Orts-Zeit-Funktion - Orts-Zeit-Diagramm - Darstellen - Plotten - Graph - Rechner - Berechnen - Grafik - Plotter

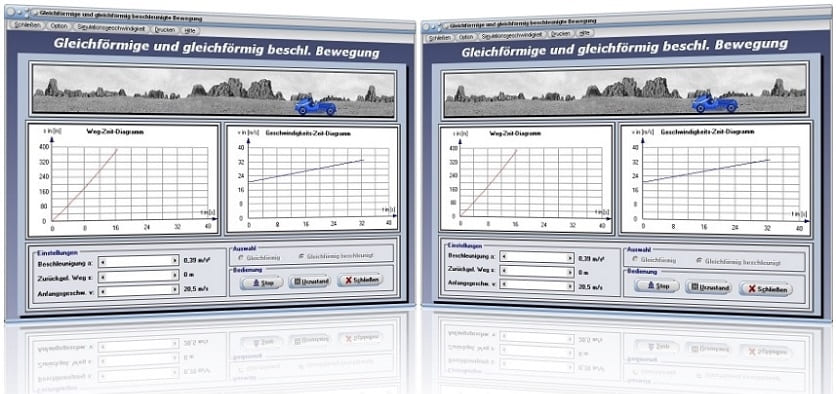

Gleichförmig beschleunigte Bewegung - Abbildung 1

PhysProf - Konstante Bewegung - Gleichmäßige Beschleunigung - Konstante Beschleunigung - Beschleunigte Bewegung - Bewegung von Körpern - Geschwindigkeit berechnen - Konstante Geschwindigkeit - Bewegungsgleichung - Allgemeine Bewegungslehre - Beschleunigung berechnen - Strecke - Physikalische Bewegungslehre - Bewegungsgesetze - Geradlinige Bewegung - Bewegungsdiagramme - Diagramm - Darstellen - Plotten - Graph - Rechner - Berechnen - Grafik - Plotter

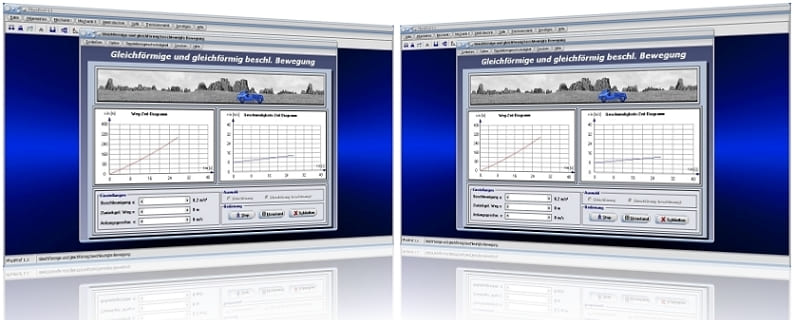

Gleichförmig beschleunigte Bewegung - Abbildung 2


Als Beschleunigung wird die zeitliche Änderung der Geschwindigkeit bezeichnet. Nimmt die Geschwindigkeit gleichmäßig zu, so ist die Beschleunigung positiv; nimmt sie ab, so ist sie negativ. Die Beschleunigung bei einer gleichförmig (gleichmäßig) beschleunigten geradlinigen Bewegung ist konstant. Hierbei gilt:


Weg-Zeit-Gesetz:


Beschleunigung - Gleichung - 1


Geschwindigkeits-Zeit-Gesetz:


Geschwindigkeit - Gleichung - 2


v: Geschwindigkeit [m/s]
s: Weg [m]
t: Zeit [s]
a: Beschleunigung [m/s²]



1. Gleichförmig (gleichmäßig) beschleunigte geradlinige Bewegung ohne Anfangsgeschwindigkeit:

Nimmt die Geschwindigkeit aus der Ruhe heraus zu, so gilt zudem folgendes:

Weg - Gleichung - 1



Geschwindigkeit - Gleichung - 2



v: Geschwindigkeit nach Ablauf der Zeit t [m/s]

s: Weg, welcher in der Zeit t zurückgelegt wurde [m]

t: Zeit [s]

a: Beschleunigung [m/s²]

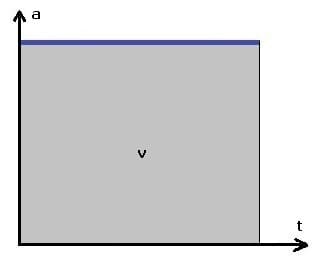

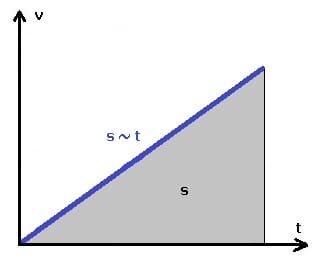

Nachfolgend dargestellt sind das s-t-Diagramm (Weg-Zeit-Diagramm), das v-t-Diagramm (Geschwindigkeits-Zeit-Diagramm) sowie das a-t-Diagramm (Beschleunigungs-Zeit-Diagramm) zu einer gleichförmig beschleunigten geradlinigen Bewegung ohne Anfangsgeschwindigkeit. Die entsprechenden Schaubilder verdeutlichen die relevanten Zusammenhänge zu diesem Fachthema. Ein bereits zurückgelegter Weg ist nicht hierbei berücksichtigt und beträgt somit bei allen dargestellten Fällen 0 m. Auch wird bei den gezeigten Grafiken zugrunde gelegt, dass keine Anfangsgeschwindigkeit vorhanden war.

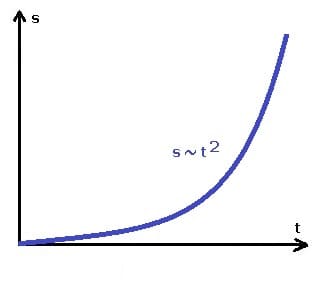

PhysProf - Gleichförmig beschleunigte geradlinige Bewegung - Ohne Anfangsgeschwindigkeit - st - Diagramm - Weg - Zeit
Gleichförmig beschleunigte Bewegung (Translation) ohne Anfangsgeschwindigkeit - st-Diagramm


PhysProf - Gleichförmig beschleunigte geradlinige Bewegung - Ohne Anfangsgeschwindigkeit - vt - Diagramm - Geschwindigkeit - Zeit
Gleichförmig beschleunigte Bewegung (Translation) ohne Anfangsgeschwindigkeit - vt-Diagramm

PhysProf - Gleichförmig beschleunigte geradlinige Bewegung - Ohne Anfangsgeschwindigkeit - at - Diagramm - Beschleunigung - Zeit

Gleichförmig beschleunigte Bewegung (Translation) ohne Anfangsgeschwindigkeit - at-Diagramm



2. Gleichförmig (gleichmäßig) beschleunigte geradlinige Bewegung mit Anfangsgeschwindigkeit:

Ist eine Anfangsgeschwindigkeit v0 ohne bereits zurückgelegten Weg vorhanden, so gelten folgende Zusammenhänge:

Weg - Gleichung - 2

Geschwindigkeit - Gleichung -3

Geschwindigkeit - Gleichung -4

Wird der zur Zeit t0 bereits zurückgelegte Weg s0 berücksichtigt, so gilt:

Weg - Geschwindigkeit - Gleichung

Hierbei sind:

v0: Anfangsgeschwindigkeit [m/s]

v: Endgeschwindigkeit [m/s]

s: Weg, welcher in der Zeit t zurückgelegt wurde [m]

t: Zeit [s]

a: Beschleunigung [m/s²]

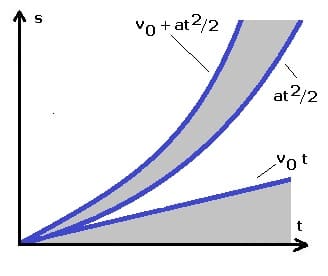

Nachfolgend dargestellt sind das s-t-Diagramm (Weg-Zeit-Diagramm), das v-t-Diagramm (Geschwindigkeits-Zeit-Diagramm) sowie das a-t-Diagramm (Beschleunigungs-Zeit-Diagramm) zu einer gleichförmig beschleunigten geradlinigen Bewegung mit Anfangsgeschwindigkeit. Die entsprechenden Schaubilder verdeutlichen die relevanten Zusammenhänge zu diesem Fachthema. Ein bereits zurückgelegter Weg ist nicht hierbei berücksichtigt und beträgt somit bei allen dargestellten Fällen 0 m. Auch wird bei den gezeigten Grafiken zugrunde gelegt, dass eine Anfangsgeschwindigkeit vorhanden war.



PhysProf - Gleichförmig beschleunigte Bewegung - Gleichmäßig beschleunigte Bewegung - st - Diagramm - Weg - Zeit
Gleichförmig beschleunigte Bewegung (Translation) mit Anfangsgeschwindigkeit - st-Diagramm

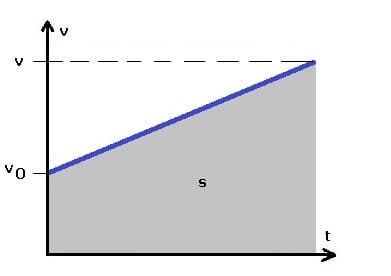

PhysProf - Gleichförmig beschleunigte Bewegung - Gleichmäßig beschleunigte Bewegung - vt - Diagramm - Geschwindigkeit - Zeit
Gleichförmig beschleunigte Bewegung (Translation) mit Anfangsgeschwindigkeit - vt-Diagramm

PhysProf - Gleichförmig beschleunigte Bewegung - Gleichmäßig beschleunigte Bewegung - at - Diagramm - Beschleunigung - Zeit

  Gleichförmig beschleunigte Bewegung (Translation) mit Anfangsgeschwindigkeit - at-Diagramm



Programmbedienung

Die aufgeführten Zusammenhänge können in diesem Unterprogramm untersucht werden. Um Sachverhalte zu diesem Fachthema zu analysieren, sollten Sie folgende Vorgehensweise anwenden:

Wählen Sie durch die Aktivierung des entsprechenden Kontrollschalters, ob Sie eine Gleichförmige Bewegung oder eine Gleichförmig beschleunigte Bewegung untersuchen möchten.

Gleichförmige Bewegung:


Legen Sie mit Hilfe des Rollbalkens Geschwindigkeit v fest, mit welcher Geschwindigkeit v sich das abgebildete Fahrzeug bewegen soll. Durch die Positionierung des Rollbalkens Zurückgel. Weg s stellen Sie den Wert für den Weg s ein, den das Fahrzeug bereits zurückgelegt hat, wenn es die festgelegte Geschwindigkeit besitzt.



Gleichförmig beschleunigte Bewegung:


Positionieren Sie den Rollbalken Beschleunigung a um festzulegen, mit welchem Beschleunigungswert a der Bewegungsablauf durchgeführt werden soll. Den vom Fahrzeug bereits zurückgelegten Weg s stellen Sie mit Hilfe des Rollbalkens Zurückgel. Weg s ein. Die Benutzung des Rollbalkens Anfangsgeschw. v erlaubt es, dem Fahrzeug eine Anfangsgeschwindigkeit v zuzuweisen.


Starten können Sie die Simulation indem Sie die Schaltfläche Start bedienen. Durch einen Klick auf die Schaltfläche Urzustand können Sie die grafische Darstellung wieder in den Anfangszustand zurückversetzen lassen. Die Aktivierung des Menüpunkts Option - Dauer-Simu erlaubt die Durchführung einer Endlos-Animation. In den dargestellten Diagrammen wird das Verhalten der Geschwindigkeit (Weg-Zeit-Diagramm) und der Beschleunigung (Geschwindigkeits-Zeit-Diagramm) ausgegeben.


Gleichmäßig verzögerte Bewegung


Als gleichmäßig verzögert wird eine Bewegung bezeichnet, bei welcher die Beschleunigung des Körpers konstant ist und diese negativ ist. Eine Verzögerung unterscheidet sich von der Beschleunigung durch ihr negatives Vorzeichen.

Nachfolgend dargestellt sind das s-t-Diagramm (Weg-Zeit-Diagramm) sowie das v-t-Diagramm (Geschwindigkeits-Zeit-Diagramm) zu einer gleichförmig verzögerten Bewegung.



PhysProf - Gleichmäßig verzögerte Bewegung - st - Diagramm - Weg - Zeit

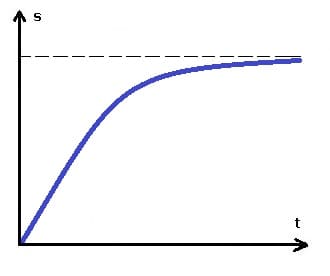

Gleichförmig verzögerte Bewegung (Translation) - st-Diagramm

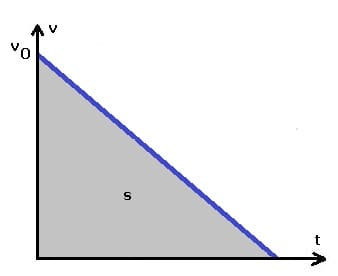

PhysProf - Gleichmäßig verzögerte Bewegung - vt - Diagramm - Geschwindigkeit - Zeit
Gleichförmig verzögerte Bewegung (Translation) - vt-Diagramm


Beschleunigung bei geradlinigen Bewegungsarten

In der nachfolgenden Übersicht ist das Verhalten der Beschleunigung bezüglich geradliniger Bewegungsarten aufgeführt.


 Bewegungsart  Beschleunigung a
 Gleichförmig  0
 Gleichmäßig beschleunigt  Konstant
 Ungleichmäßig beschleunigt  Verändert sich


 Beschleunigungsarbeit


Beschleunigungsarbeit wird verrichtet, wenn ein Körper durch eine konstante Kraft FS längs eines Weges s gleichmäßig beschleunigt wird. Die Kraft FS, die Beschleunigung a sowie der Weg s besitzen hierbei die gleiche Richtung.

Wird der Körper aus der Ruhelage beschleunigt, so gilt:

WB = mas = 1/2mv²

Besitzt der zu beschleunigende Körper bereits eine Anfangsgeschwindigkeit, so gilt:

WB = mas = m/2(v² - v0²)

WB: Beschleunigungsarbeit
m: Masse des beschleunigten Körpers
a: erzielte Beschleunigung des Körpers
v: erreichte Geschwindigkeit des Körpers
v0: Anfangsgeschwindigkeit des Körpers



Bremsweg - Anhalteweg - Bremskraft - Beispiel


Bei einem Bremsvorgang setzt sich der gesamte Anhalteweg aus dem Reaktionsweg sowie dem eigentlichen Bremsweg zusammen. Während der Reaktionszeit bewegt sich das Fahrzeug mit gleichförmiger Geschwindigkeit ungebremst fort. Erst nach Ablauf dieser Zeit wird der eigentliche Bremsvorgang wirksam.

Nachfolgend aufgeführt ist ein kleines prinzipielles Beispiel, welches diese Zusammenhänge verdeutlichen soll.

Es gilt den Anhalteweg eines Fahrzeugs zu ermitteln, welches sich mit einer Geschwindigkeit von 60 km/h auf einer ebenen Fahrbahn bewegt und eine Vollbremsung mit einer Verzögerung (negativen Beschleunigung) von 6 m/s2 durchführt. Die Reaktionszeit bis zur Durchführung des Bremsvorgangs betrage 0,8s. Zudem gilt es, die hierfür erforderliche Bremskraft zu ermitteln.

Für den Reaktionsweg gilt:

v = 60 km/h = 16,66 m/s
s1 = v·t = 16,66 m/s · 0,8 s = 13,33 m

Der Bremsweg errechnet sich wie folgt:

Es gilt: a = v/t

Hieraus folgt:

t = v/a = 18,66 m/s : 6 m/s2 = 3,11 s
s2 = 0,5·a·t2 = 0,5 · 6 m/s2 · 3,11 s = 9,33 m

Der gesamte Anhalteweg beträgt somit:

sges = 13,33 m + 9,33 m = 22,66 m

Die notwendige Bremskraft kann wie folgt ermittelt werden:

F = m·a = 1100 kg · 6 m/s2 = 6600 N


Arbeitsblätter - Unterrichtsmaterialien - Nutzung zu Unterrichtszwecken


Mit Hilfe dieses Programms lassen sich unter anderem Grafiken für Arbeitsblätter zur nichtkommerziellen Nutzung für Unterrichtszwecke erstellen. Beachten Sie hierbei jedoch, dass jede Art gewerblicher Nutzung dieser Grafiken und Texte untersagt ist und dass Sie zur Verfielfältigung hiermit erstellter Arbeitsblätter und Unterrichtsmaterialien eine schriftliche Genehmigung des Autors (unseres Unternehmens) benötigen.

Diese kann von einem registrierten Kunden, der im Besitz einer gültigen Softwarelizenz für das entsprechende Programm ist, bei Bedarf unter der ausdrücklichen Schilderung des beabsichtigten Verfielfältigungszwecks sowie der Angabe der Anzahl zu verfielfältigender Exemplare für das entsprechende Arbeitsblatt unter der auf der Impressum-Seite dieses Angebots angegebenen Email-Adresse eingeholt werden. Es gelten unsere AGB.



Aufgaben - Lernen


Dieses Programm eignet sich neben seinem Einsatz als Berechnungs- bzw. Animationsprogramm zudem zum Lernen, zur Aneignung entsprechenden Fachwissens, zum Verstehen sowie zum Lösen verschiedener Aufgaben zum behandelten Fachthema. Durch seine einfache interaktive Handhabbarkeit bietet es die auch Möglichkeit der Durchführung unterschiedlicher Untersuchungen hierzu.


Kurzbeschreibungen einiger Module zu entsprechenden Themenbereichen

Eine kleine Übersicht in Form von Bildern und kurzen Beschreibungen über einige zu den einzelnen Fachthemengebieten dieses Programms implementierte Unterprogramme finden Sie unter Kurzbeschreibungen von Modulen zum Themengebiet Mechanik Kurzbeschreibungen von Modulen zum Themengebiet Elektrotechnik Kurzbeschreibungen von Modulen zum Themengebiet Optik - Kurzinfos zum Themengebiet Thermodynamik sowie unter Kurzbeschreibungen von Modulen zu sonstigen Themengebieten.



Nützliche Infos zu diesem Themengebiet



Hilfreiche Informationen zu diesem Fachthema sind unter Wikipedia - Gleichförmig beschleunigte Bewegung sowie unter Wikipedia - Bewegung zu finden.


Video



Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.

Weitere Videos zu einigen in PhysProf implementierten Modulen sind auf Youtube unter den folgenden Adressen abrufbar:

Schräger Wurf - Schiefer Wurf, Waagerechter Wurf - Horizontaler Wurf, Hookesches Gesetz, Mechanische Arbeit, Zweites Newtonsches Gesetz, Drittes Newtonsches Gesetz, Gedämpfte mechanische Schwingung, Bewegungen auf einer Kreisbahn, Hebelgesetz, Chaotisches Doppelpendel, Mathematisches Pendel, Freier Fall und Luftwiderstand, Harmonische Schwingungen, Molekularbewegungen, Brownsche Bewegungen, Potentielle und kinetische Energie, Ideale Strömung - Volumenstrom, Druck in Flüssigkeiten, Wellen - Simulationen, Zusammengesetzte Bewegung, Bewegungen in der Ebene, Carnotscher Kreisprozess, Adiabatische Zustandsänderung, Isotherme Zustandsänderung, Isobare Zustandsänderung, Isochore Zustandsänderung, Beugung am Spalt, Hohlspiegel, Sammellinse, Zerstreuungslinse, Wechselstromkreise, RLC-Kreis - RLC-Schaltung, RL-Kreis  - RL-Schaltung, RC-Kreis - RC-Schaltung, Resonanz - Resonanzkurve, Widerstände im Wechselstromkreis, Schwingungen und deren Überlagerung, Plattenkondensator, Ladung und Entladung von Kondensatoren, Reihenschaltung und Parallelschaltung, Lissajou-Figuren, 1. Keplersches Gesetz, 2. Keplersches Gesetz, 3. Keplersches Gesetz


Weitere implementierte Module zum Themenbereich Mechanik


4-Takt-Ottomotor - Impulssatz - Bewegung und Geschwindigkeit - Geschwindigkeit und Beschleunigung - Wellen - Druck in Flüssigkeiten - Ideale Strömung - Kinetische und potentielle Energie - Brownsche Bewegung - Molekularbewegung - Harmonische Schwingungen - Kreisbahnbewegung - Auftrieb - Geneigte Ebene - Freier Fall - Waagerechter und schiefer Wurf - Pendel - Chaos-Doppelpendel - Gedämpfte mechanische Schwingung - Rolle und Flaschenzug - Balkenwaage - Hebelgesetz - Zweites Newtonsches Gesetz - Drittes Newtonsches Gesetz - Mechanische Arbeit - Hookesches Gesetz

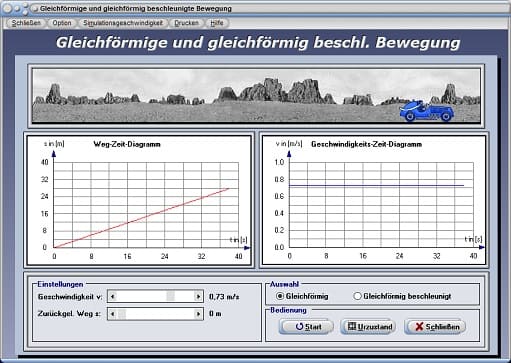

Screenshot dieses Moduls


PhysProf - Weg-Zeit - Diagramm - Geschwindigkeit - s-t-Diagramm - v-t-Diagramm - Bewegung - Bremsen - Abbremsen - Beschleunigen - Diagramm - Anfangsgeschwindigkeit - Endgeschwindigkeit - Berechnen - Formel - Orts-Zeit-Diagramm - Rechner - Grafik - Formeln - Beschleunigung - Beschleunigte Bewegung - Zeit

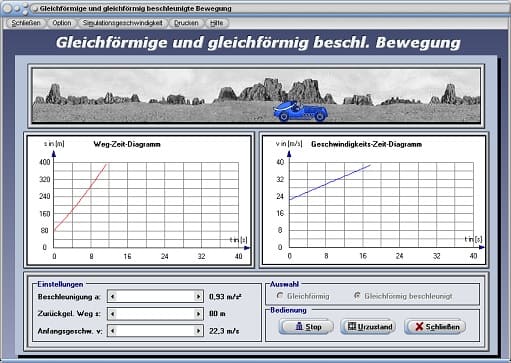

Unterprogramm Gleichförmige Bewegung und gleichförmig beschleunigte Bewegung
