Objekt Polylinie


Simplot - Polyline - Plotten - Zeichnen - Eigenschaften - Farbe - Stil - Markierung - Darstellung - Plotter

Namenskürzel: PL



 Numerische Grundeigenschaften

 Beschreibung

 P

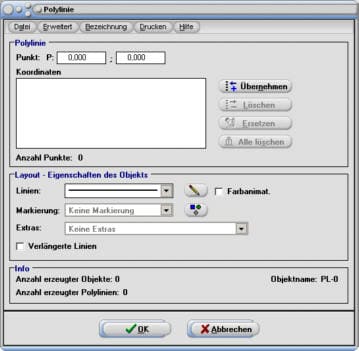

 Koordinatenwerte der Punkte Pn (xn;yn) der Polylinie.



Relevante Koordinatenwerte zur Festlegung der Punkte der Polylinie sind in die dafür vorgesehenen Feldern einzugeben. Diese werden nach einer Bedienung der Schaltfläche Übernehmen in die Liste eingetragen. Ist ein Eintrag in der Liste zu löschen, so ist die Schaltfläche Löschen zu benutzen. Soll ein bereits eingetragener Wert geändert werden, so ist der entsprechende Eintrag in der Liste zu fokussieren und hierauf der neue Wert in das dafür zur Verfügung stehende Feld einzugeben. Nach einer Bedienung der Schaltfläche Ersetzen wird dieser ersetzt. Um alle Einträge gleichzeitig zu löschen, kann die Schaltfläche Alle löschen verwendet werden.

Das Speichern eingegebener Koordinatenwerte kann über den Menüeintrag Datei - Speichern durchgeführt werden. Um bereits gespeicherte Koordinatenwerte wieder zu laden, benutzen Sie den Menüeintrag Datei - Öffnen. Beim Öffnen einer Datei werden bereits eingegebene Werte durch die Dateidaten überschrieben! Zudem besteht die Möglichkeit die Koordinatenwerte der Punkte in einer Excel-Tabelle zu definieren. Die Zahlenwerte sind nach folgendem Schema in der 2-spaltigen Excel-Tabelle festzulegen: In Spalte A der Excel-Tabelle sind die Werte für die X-Koordinaten und in Spalte B die Werte für Y-Koordinaten zu definieren. Mit der Eingabe der Daten ist in den obersten Feldern der entsprechenden Spalten zu beginnen. Nachdem die Tabellenwerte in einer Datei gespeichert wurden, kann bei Bedarf der Menüeintrag Datei - Excel-Daten importieren verwendet werden. Eingelesen werden hierauf alle Werte bis zum ersten leeren Feld der Excel-Tabellen-Spalte.



Extras - Übersicht



 Zur Verfügung stehende Extras

 I - Mit Abrundung ohne Innenlinie gefüllt

 II - Mit Abrundung ohne Innenlinie ungefüllt

 III - Mit Abrundung mit Innenlinie gefüllt

 IV - Mit Abrundung mit Innenlinie ungefüllt

 V - Schar in Linienform

 VI - Schar in Pfeilform I

 VII - Schar in Pfeilform II

 VIII - Schar in Pfeilform III

 IX - Kreise bei Linienpunkten

 X - Quadrate bei Linienpunkten

 XI - Außenrahmen einfarbig

 XII - Außenrahmen zweifarbig



Details zu den zur Verfügung stehenden Extras



 Extras

 Beschreibung - Eigenschaften - Methoden

 I - Mit Abrundung ohne
 Innenlinie gefüllt

 Breite der Umrahmung.

 Füllfarbe des Rahmens.

 Layout: Layout der Umrahmung.

 II - Mit Abrundung ohne
 Innenlinie ungefüllt

 Breite der Umrahmung.

 Verlängerte Linien: Ein- bzw. Ausblenden der Verlängerung einzelner Linien
 der Polylinie.

 Layout: Layout der Umrahmung.

 III - Mit Abrundung mit
 Innenlinie gefüllt

 Breite der Umrahmung.

 Füllfarbe des Rahmens.

 Layout: Layout der Umrahmung.

 IV - Mit Abrundung mit
 Innenlinie ungefüllt

 Breite der Umrahmung.

 Verlängerte Linien: Ein- bzw. Ausblenden der Verlängerung einzelner Linien
 der Polylinie.

 Layout: Layout der Umrahmung.

 V - Schar in Linienform

 Anzahl Parallelen: Anzahl der Elemente der Schar.

 Abstand der Parallelen: Abstände zwischen den einzelnen Elementen der
 Schar.

 Verlängerte Linien: Ein- bzw. Ausblenden der Verlängerung einzelner Linien
 der Polylinie.

 Verbinden: Ein- bzw. Ausschalten der Darstellung von Verbindungslinien
 zwischen einzelnen Linien der Polylinie.

 Punkte: Ein- bzw. Ausschalten der Darstellung von Punktmarkierungen
 sowie Festlegung derer Füllfarbe und Größe.

 VI - Schar in Pfeilform I

 VII - Schar in Pfeilform II

 VIII - Schar in Pfeilform III

 Anzahl Parallelen: Anzahl der Elemente der Schar.

 Abstand der Parallelen: Abstände zwischen den einzelnen Elementen der
 Schar.

 Füllfarbe der Pfeilspitzen.

 Verbinden: Ein- bzw. Ausschalten der Darstellung von Verbindungslinien
 zwischen einzelnen Linien der Polylinie.

 Punkte: Ein- bzw. Ausschalten der Darstellung von Punktmarkierungen
 sowie Festlegung derer Füllfarbe und Größe.

 IX - Kreise bei Linienpunkten

 Verlängerte Linien: Ein- bzw. Ausblenden der Verlängerung einzelner Linien
 der Polylinie.

 Radius: Radien der Kreise, die bei Punkten der Polylinie dargestellt werden.

 Linienstil und Linienfarbe der Kreise, die bei Punkten der Polylinie
 dargestellt werden.

 Füllfarben und Schraffurarten der Kreise, die bei Punkten der Polylinie
 dargestellt werden.

 X - Quadrate bei Linienpunkten

 Verlängerte Linien: Ein- bzw. Ausblenden der Verlängerung einzelner Linien
 der Polylinie.

 Radius: Seitenlängen der Quadrate, die bei Punkten der Polylinie dargestellt
 werden.

 Linienstil und Linienfarbe der Quadrate, die bei Punkten der Polylinie
 dargestellt werden.

 Füllfarben und Schraffurarten der Quadrate, die bei Punkten der Polylinie
 dargestellt werden.

 XI - Außenrahmen einfarbig

 Verlängerte Linien: Ein- bzw. Ausblenden der Verlängerung einzelner Linien
 der Polylinie.

 Breite der Umrahmung.

 Füllfarbe und Schraffurart der Umrahmung.

 XII - Außenrahmen zweifarbig

 Verlängerte Linien: Ein- bzw. Ausblenden der Verlängerung einzelner Linien
 der Polylinie.

 Breite der Umrahmung.

 Füllfarben und Schraffurarten der Umrahmung.
