PhysProf - RL-Kreis (Gleichstrom)

Online-Hilfe für das Modul
zur Analyse der Vorgänge in einem RL-Kreis.





Durch die Ausführung eines Klicks auf die nachfolgend gezeigte Schaltfläche können Sie eine kostenlose Demoversion des Programms PhysProf 1.1 herunterladen.

Mit Hilfe des Moduls [Elektrotechnik] - [RL-Kreis] können Vorgänge untersucht werden, welche in einem Stromkreis stattfinden in dem eine Spule und ein Widerstand in Reihe geschaltet sind.

Werden eine Spule und ein Widerstand in einem Gleichstromkreis in Reihe geschaltet, so nimmt der Strom nach Schließen des Stromkreises exponentiell zu bis dieser seinen Maximalwert erreicht hat. Dies geschieht nach der Funktion:

mit:

t: Zeitkonstante [H/W]

t: Zeit [s]

R: Widerstand [W]

L: Induktivität [H]

U: Spannung [V]

I: Stromstärke [A]

e: Eulersche Zahl


Hierbei ist t = L/R eine Zeitkonstante. Nach einer Zeit t = t hat der Strom den Wert 1-1/t (ca. 0,63) seines Maximalwerts erreicht.

Programmbedienung

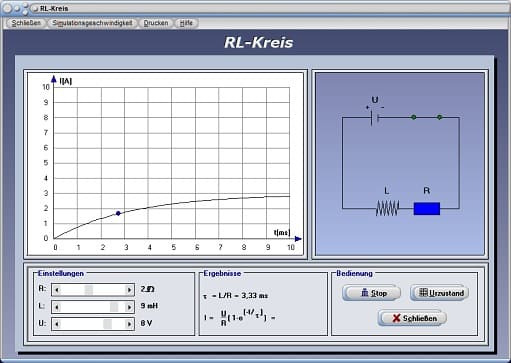

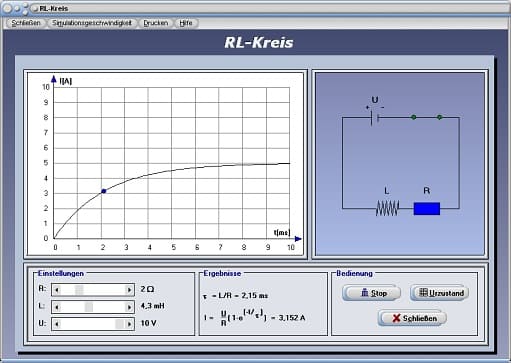

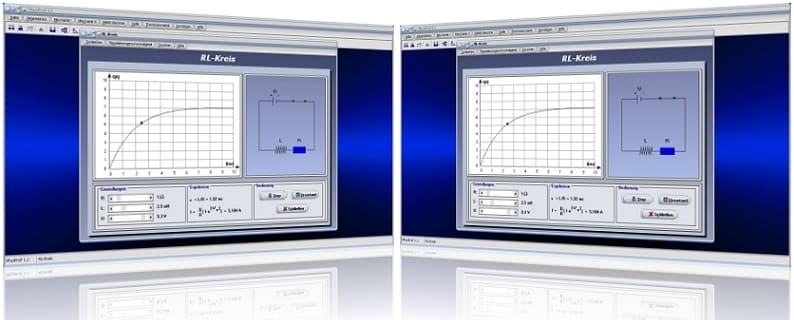

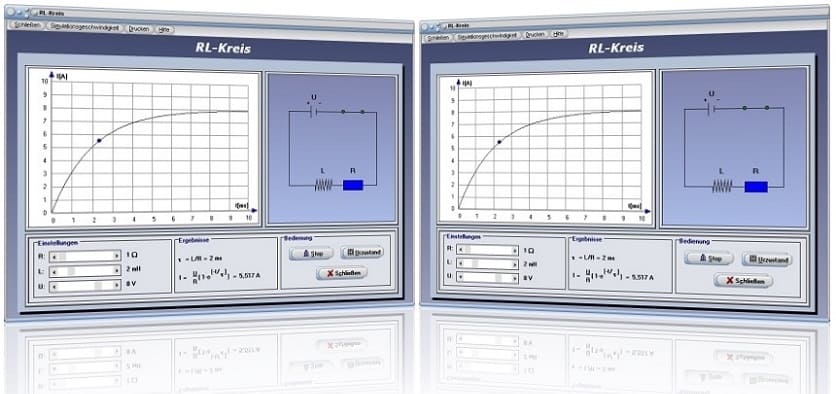

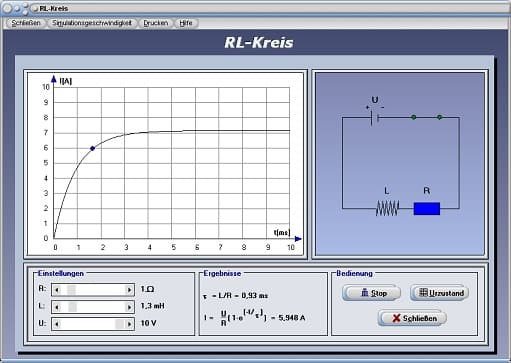

Diese Zusammenhänge können Sie untersuchen, indem Sie mit Hilfe der zur Verfügung stehenden Rollbalken die Werte für Widerstand R, Induktion L sowie Spannung U einstellen. Eine Bedienung des Schalters Start veranlasst das Programm dazu eine Simulation zu starten und veranschaulicht das zeitlich abhängige Verhalten der o.a. Zusammenhänge.
