Nachfolgend aufgeführt sind Screenshots von Beispielen
zu einigen implementierten Unterprogrammen zum
Fachthemengebiet Elektrotechnik

Reihen- und Parallelschaltung

Lissajousche Figuren





• Reihen- und Parallelschaltung:  Das Unterprogramm Lissajousche Figuren bietet die Möglichkeit, die oftmals auf Oszillographen erscheinenden Kurven, welche als Lissajousche Figuren bezeichnet werden, darstellen zu lassen.

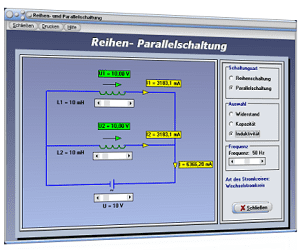

• Lissajousche Figuren:  Das Modul Reihen- und Parallelschaltung widmet sich den Sachverhalten, welche bei Reihen- und Parallelschaltungen im Gleich- und Wechselstromnetz zugegen sind.



Widerstände im Wechselstromkreis

Messbrücke

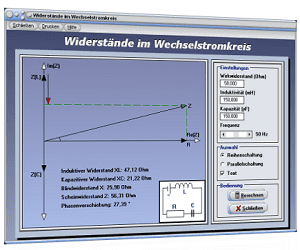

• Widerstände im Wechselstromkreis:  Im Unterprogramm Widerstände im Wechselstromkreis wird die Möglichkeit geboten, Berechnungen mit Wechselstromwiderständen, unter der Zuhilfenahme der Darstellung von Zeigerdiagrammen durchzuführen.

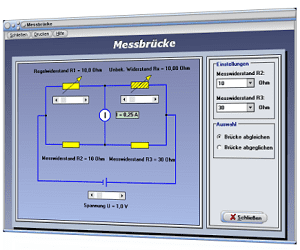

• Messbrücke:  Das Programmmodul Messbrücke ermöglicht die Simulation einer Messschaltung, welche unter der Bezeichnung Wheatstonesche Messbrücke bekannt ist.



Kondensator Ladung - Entladung

Kondensator - Kapazitäten

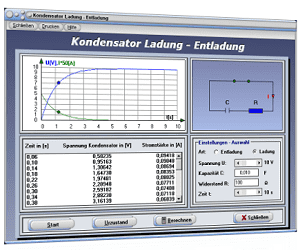

•  Kondensator Ladung - Entladung:  Das Unterprogramm Kondensator Ladung - Entladung ermöglicht es, die Vorgänge, welche beim Laden und Entladen des Kondensators vorherrschen, zu analysieren.

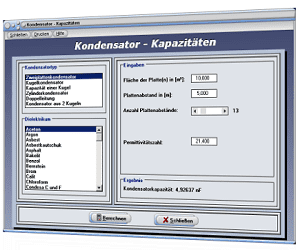

• Kondensator - Kapazitäten:  Mit Hilfe des kleinen Unterprogramms Kondensator-Kapazitäten können die Kondensatorkapazitäten verschiedener Kondensatortypen ermittelt werden.



Plattenkondensator

Transformator

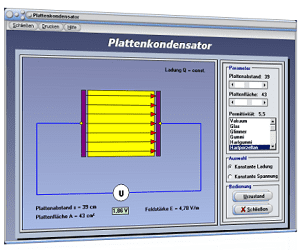

• Plattenkondensator:  Mit Hilfe des Teilprogramms Plattenkondensator kann die Abhängigkeit der Stärke eines elektrischen Feldes von ihren Einflußgrößen untersucht werden.

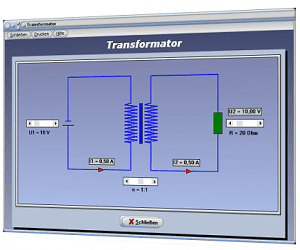

• Transformator:  Das Modul Transformator steht zur Verfügung, um das Wirkungsprinzip eines Transformators untersuchen zu können.



Schwingungsüberlagerung

RC-Kreis

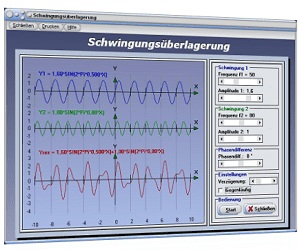

•  Schwingungsüberlagerung:  Das Unterprogramm Schwingungsüberlagerung bietet die Möglichkeit Sachverhalte, welche bei der Superposition von Schwingungen bestehen, zu analysieren.

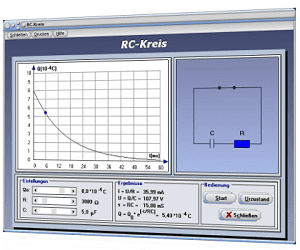

• RC-Kreis:  Mit Hilfe des Programmteils RC-Kreis können Vorgänge untersucht werden, welche in einem Gleichstromkreis stattfinden in dem ein Kondensator und ein Widerstand in Reihe geschaltet sind.



RL-Kreis

RLC-Kreis

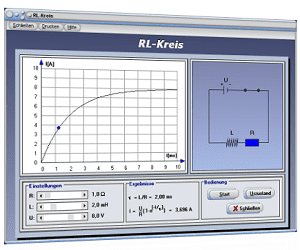

•  RL-Kreis:  Im Modul RL-Kreis können Vorgänge untersucht werden, welche in einem Stromkreis stattfinden in dem eine Spule und ein Widerstand in Reihe geschaltet sind.

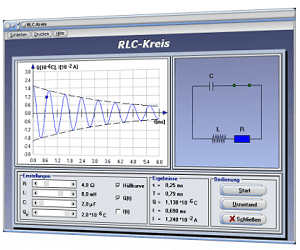

• RLC-Kreis:  Mit Hilfe des Unterprogramms RLC-Kreis können Schwingungsvorgänge, welche in einem RLC-Kreis vorherrschen, untersucht werden.



Resonanz

Wechselstromkreise

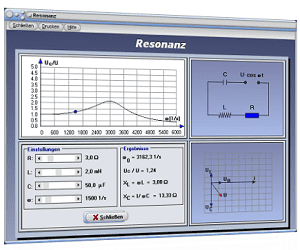

• Resonanz:  Das Programmodul Resonanz erlaubt es, die Resonanzkurve eines RLC-Stromkreises darzustellen und auszuwerten.

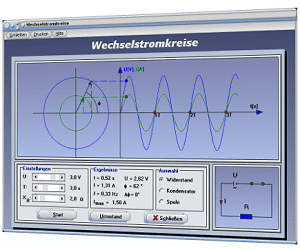

• Wechselstromkreise:  Durch die Benutzung des Programmteils Wechselstromkreise können Untersuchungen bezüglich des Verhaltens von Strom und Spannung in Wechselstromkreisen durchgeführt werden.
