Höhenlinien - Konturen von Flächen in expliziter Form - Variante II
Modul Höhenlinien - Konturen von Flächen in expliziter Form - Variante II

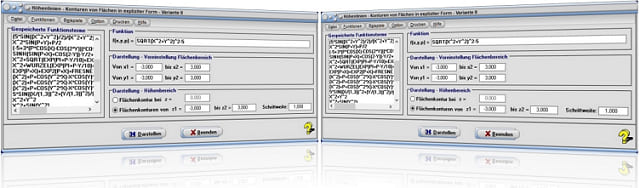

Im Unterprogramm [Analysis] - [Höhenlinien - Schnittkurven - Konturen] - Konturen von Flächen in expliziter Form - Variante II besteht die Möglichkeit, sich den Verlauf von Höhenlinien und Flächenkonturen von Funktionen des Typs z = f(x,y) zu veranschaulichen.
Das Modul ermöglicht es, sich Folgendes zweidimensional grafisch ausgeben zu lassen:
- Darstellung der Höhenlinien (Isohypen) von Funktionen der Form z = f(x,y,p)
- Darstellung der Flächenkonturen von Funktionen der Form z = f(x,y,p)
In diesem Unterprogramm wird der Verlauf derartiger Schnittkurven ins Zweidimensionale projiziert und grafisch ausgegeben. Hierbei besteht sowohl die Möglichkeit, sich lediglich Schnittkurven grafisch ausgeben zu lassen, wie auch die Füllung der Flächenkonturverläufe zwischen den Höhenlinien zu veranlassen.
Das Programm benutzt verschiedene Farben zur Kennzeichnung der entsprechend gewählten Höhenbereiche (z-Werte). Die für die verschiedenen Höhenbereiche verwendeten Farben werden im linken Teil des Darstellungsbereichs unter Angabe der zugehörigen z-Werte der Schnittebenen angezeigt.
Um sich die Darstellung von Höhenlinien und Flächenkonturen grafisch ausgeben zu lassen, sollten Sie folgendermaßen verfahren:

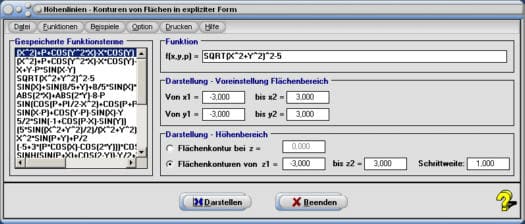

- Definieren Sie die implizite, den geltenden Syntaxregeln gemäß formulierte, Funktion im Eingabefeld mit der Bezeichnung f(x,y,p) =.
- Aktivieren Sie den Kontrollschalter Flächenkontur bei z =, wenn Höhenlinien bzw. Konturverläufe bei einer bestimmten z-Position ausgegeben werden sollen. Legen Sie durch die Eingabe eines Zahlenwerts in das dafür zur Verfügung stehende Feld den Konstantenwert für die Ebene fest, für welche das Programm die Höhenlinien bzw. den Konturverlauf ausgeben soll.
Um sich mehrere Höhenlinien bzw. Konturverläufe gemeinsam darstellen zu lassen, aktivieren Sie den Kontrollschalter Flächenkonturen von z1 =, legen durch die Eingabe entsprechender Zahlen den Wertebereich fest, über welchen diese ausgegeben werden sollen und definieren einen Wert für die zu verwendende Schrittweite im Feld Schrittweite. Beachten Sie bei der Bemessung des Bereichs und der Schrittweite, dass eine gleichzeitige Darstellung von mehr als 20 Höhenlinien bzw. Konturverläufen nicht möglich ist.
- Bestimmen Sie durch die Eingabe entsprechender Zahlenwerte in die Felder Von x1 = und bis x2 =, sowie Von y1 = und bis y2 = den rechteckigen Flächenbereich über welchen die Höhenlinien bzw. die Flächenkontur ausgegeben werden soll.
- Bedienen Sie die Schaltfläche Darstellen.
- Wählen Sie auf dem Bedienformular, durch die Aktivierung des Kontrollschalters Flächenkontur bzw. Höhenlinien aus, ob Flächenkonturen oder Höhenlinienverläufe dargestellt werden sollen.
- Legen Sie durch die Positionierung des Rollbalkens Auflösung die zu verwendende Auflösung fest. Je höher diese gewählt wird, desto langsamer erfolgt die Darstellungsaktualisierung.
- Um den auf dem Hauptformular des Unterprogramms voreingestellten Darstellungsbereich zu verändern, bestehen folgende Möglichkeiten:
Bedienen Sie die Schaltfläche Punkte auf dem Bedienformular und geben Sie die entsprechenden Werte im daraufhin erscheinenden Formular ein. Übernommen werden diese, wenn Sie die sich dort befindende Schaltfläche Ok bedienen.
Verändern Sie die Position eines Fangpunktes mit der Maus. Klicken Sie hierbei mit der linken Maustaste in den rechteckig umrahmten Fangbereich und bewegen Sie den Mauscursor bei gedrückt gehaltener Taste.
- Enthält der Funktionsterm das Einzelzeichen P, so legen Sie, wie unter Verwendung von Funktionsparametern beschrieben, nach einer Bedienung des Schalters Parameter P den zu durchlaufenden Wertebereich für diesen Funktionsparameter, sowie die zu verwendende Schrittweite, fest. Positionieren Sie hierauf den Schieberegler Parameter P, um den Einfluss des Parameters P zu untersuchen.
Um eine automatisch ablaufende Parameterwertsimulation durchführen zu lassen, klicken Sie auf die Schaltfläche Simulation. Beendet werden kann die Ausführung dieser wieder durch eine erneute Betätigung derselben Schaltfläche. Sie trägt nun die Bezeichnung Sim. Stop.
Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.
Mathematische Funktionen I - Mathematische Funktionen II - Funktionen in Parameterform - Funktionen in Polarform - Kurvenscharen - Funktionsparameter - Kubische Funktionen - Zahlenfolgen - Interaktiv - Rekursive Zahlenfolgen - Interaktiv - Quadratische Funktionen - Interaktiv - Parabel und Gerade - Interaktiv - Ganzrationale Funktionen - Interaktiv - Gebrochenrationale Funktionen - Interaktiv - Kurvendiskussion - Interaktiv - Ober- und Untersummen - Interaktiv - Integralrechnung - Interaktiv - Hypozykoide - Sinusfunktion und Cosinusfunktion - Fourier-Reihen - Implizite Funktionen - Zweipunkteform einer Gerade - Kreis und Punkt - Interaktiv - Kegelschnitte in achsparalleler Lage - Interaktiv - Rechtwinkliges Dreieck - Interaktiv - Allgemeines Dreieck - Interaktiv - Höhensatz - Eulersche Gerade - Richtungsfelder von Differentialgleichungen - Addition und Subtraktion komplexer Zahlen - Binomialverteilung - Interaktiv - Galton-Brett - Satz des Pythagoras - Bewegungen in der Ebene - Dreieck im Raum - Würfel im Raum - Torus im Raum - Schiefer Kegel - Pyramide - Pyramidenstumpf - Doppelpyramide - Hexaeder - Dodekaeder - Ikosaeder - Abgestumpftes Tetraeder - Abgestumpftes Ikosidodekaeder - Johnson Polyeder - Punkte im Raum - Strecken im Raum - Rotationskörper - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die Y-Achse - Flächen im Raum I - Flächen im Raum II - Analyse impliziter Funktionen im Raum - Flächen in Parameterform I - Flächen in Parameterform II - Flächen mit Funktionen in Kugelkoordinaten I - Flächen mit Funktionen in Kugelkoordinaten II - Flächen mit Funktionen in Zylinderkoordinaten - Raumkurven I - Raumkurven II - Raumkurven III - Quadriken - Ellipsoid - Geraden im Raum I - Geraden im Raum II - Ebene durch 3 Punkte - Ebenen im Raum - Kugel und Gerade - Kugel - Ebene - Punkt - Raumgittermodelle
Bedienformular

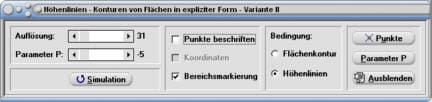

Auf dem Bedienformular, welches durch Anklicken im obersten schmalen Bereich und bei Gedrückthalten der linken Maustaste verschiebbar ist, können Sie u.a. durch die Aktivierung bzw. Deaktivierung der entsprechenden Kontrollkästchen folgende zusätzliche Einstellungen vornehmen:
- Punkte beschriften: Beschriftung festgelegter Bereichsbegrenzungspunkte ein-/ausschalten
- Koordinaten: Ausgabe der Koordinatenwerte festgelegter Bereichsbegrenzungspunkte ein-/ausschalten
- Bereichsmarkierung: Markierung der festgelegten Bereichsbegrenzung ein-/ausschalten
Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben. Wie Sie das Layout einer 2D-Darstellung konfigurieren können, erfahren Sie unter Layoutkonfiguration. Methoden zur Implementierung und zum Umgang mit grafischen Objekten werden unter Implementierung und Verwendung grafischer Objekte behandelt.

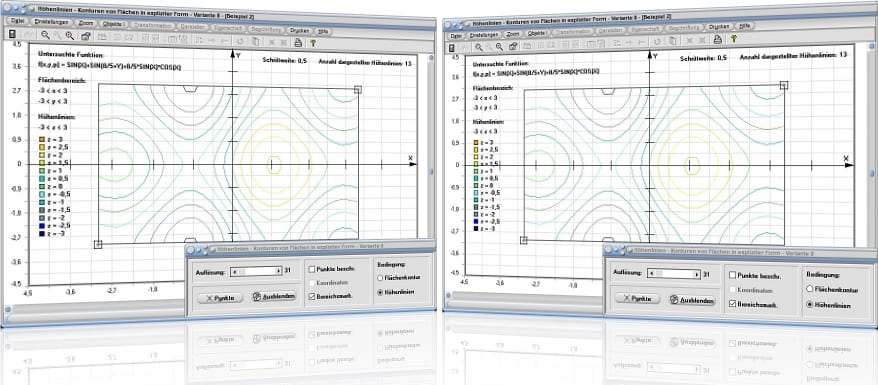

Die nachfolgend gezeigte Abbildung verschafft ein Bild über die Zusammenhänge, wenn eine Fläche z = f(x,y) = x²+y² aufeinanderfolgend von, parallel zur (x,y)-Ebene liegenden, Ebenen z = c (konstant) geschnitten wird und die verschiedenen entstehenden Konturverläufe gemeinsam, zweidimensional in einem Diagramm ausgegeben werden.

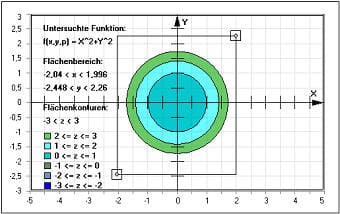

Abb. 1: Zweidimensional ausgegebener Höhenkonturverlauf bei Durchführung mehrerer Schnitte mit Ebenen von z1 = -3 bis z2 = 3 bei Verwendung einer Schrittweite von 1.
Abb. 2: Schnittkurvenverlauf 1 der durch z = f(x,y) beschriebenen Fläche bei Durchführung eines Schnitts mit einer Ebene z = c1, mit z1 £ c1 £ z2 (auf Boden projiziert).
Abb. 3: Schnittkurvenverlauf 1 der durch z = f(x,y) beschriebenen Fläche bei Durchführung eines Schnitts mit einer Ebene z = c2, mit z1 £ c2 £ z2 (auf Boden projiziert).
Abb. 4: Schnittkurvenverlauf 3 der durch z = f(x,y) beschriebenen Fläche bei Durchführung eines Schnitts mit einer Ebene z = c3, mit z1 £ c3 £ z2 (auf Boden projiziert).
Höhenlinien - Konturen von Flächen in expliziter Form - Variante I
Darstellung implizit definierter Funktionen
Flächen mit Funktion in expliziter Form (3D)
Untersuchungen mit Flächen in expliziter Form (3D)
Schnittkurven von Flächen mit Funktionen in expliziter Form (3D)
Um sich die Höhenlinien eines gleichförmigen, räumlich vertikal und zentrisch positionierten Paraboloids, welches durch die Funktion z = x²+y² beschrieben wird, über einen Bereich von z1 = -5 bis z2 = 1 ausgeben zu lassen, definieren Sie im Eingabefeld f(x,y,p) = den Funktionsterm X^2+Y^2.
Belassen Sie die Werte im Formularbereich Voreinstellung - Untersuchungsbereich auf den Vorgabeeinstellungen, aktivieren Sie den Kontrollschalter Flächenkonturen von z1= und bedienen Sie die Schaltfläche Darstellen.
Wie aus der Darstellung zu ersehen ist (nach der Festlegung einer linearen Skalierung), bilden sowohl die Flächenkontur- sowie auch die Höhenliniendarstellung (nach einer Aktivierung des Kontrollschalters Höhenlinien) eine Schar zentrisch angeordneter Kreise mit unterschiedlichen Radien ab. Dies entspricht der Projektion der Abbildungen horizontaler Schnitte durch das räumlich angeordnete Paraboloid bei den festgelegten Höhenabschnitten von z1 bis z2 auf die zweidimensionale (x,y)-Ebene.

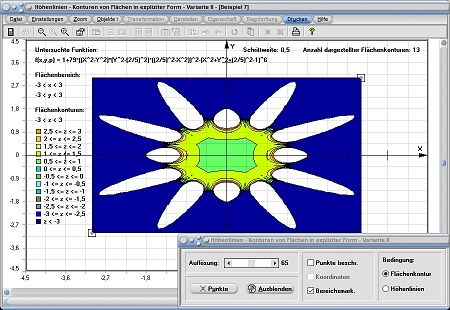

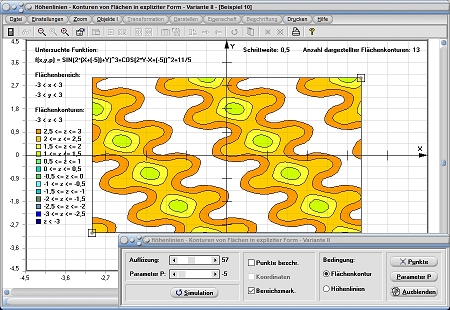

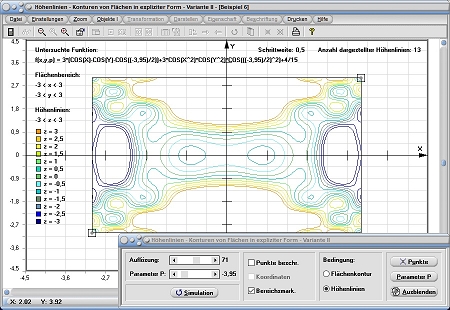

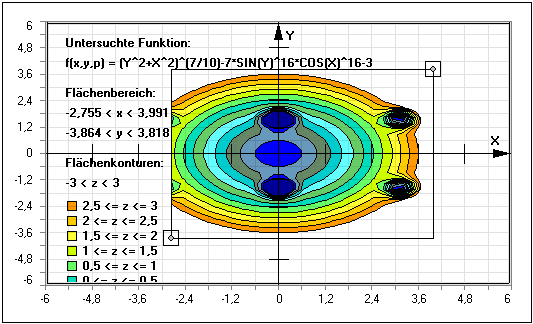

Grafische Darstellung - Beispiel 1

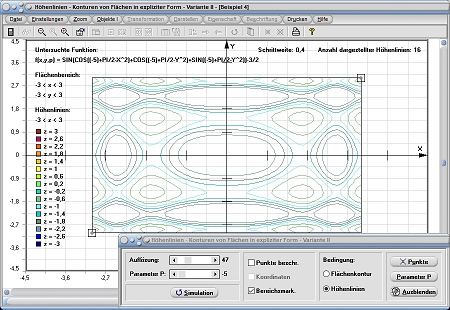

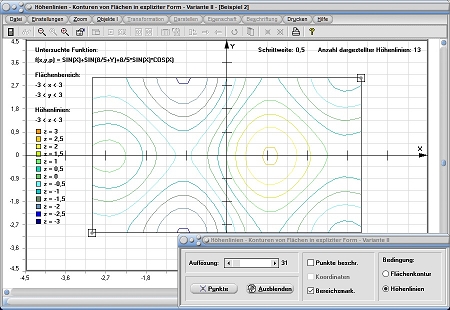

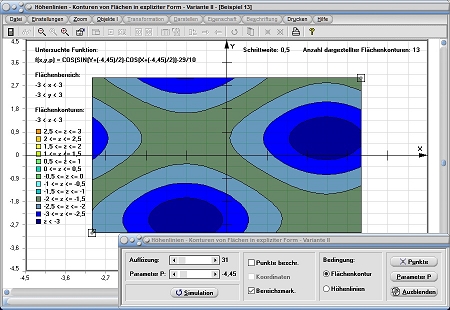

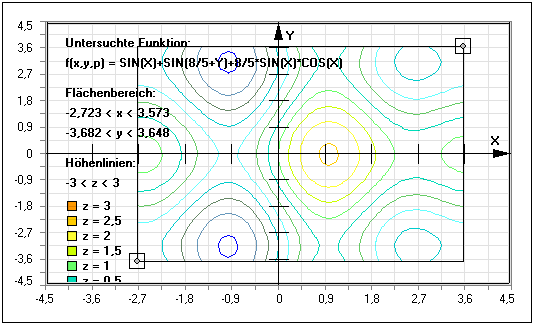

Grafische Darstellung - Beispiel 2

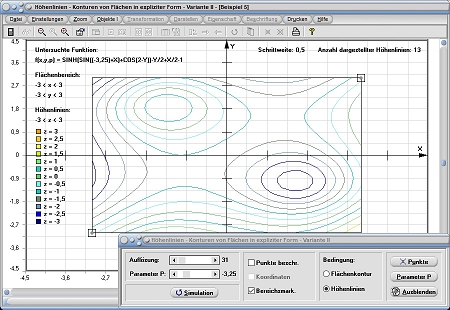

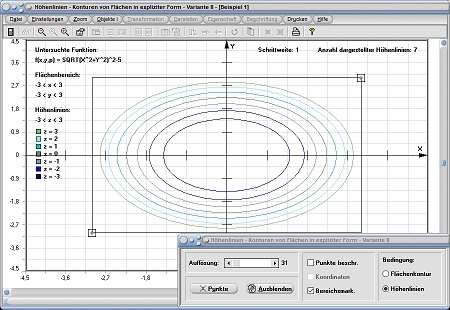

Grafische Darstellung - Beispiel 3

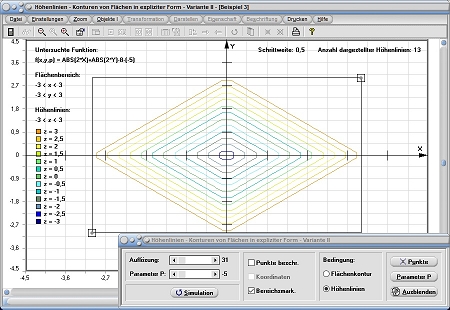

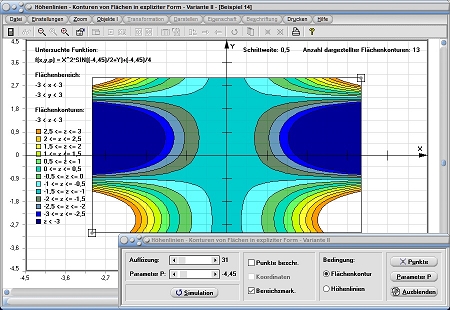

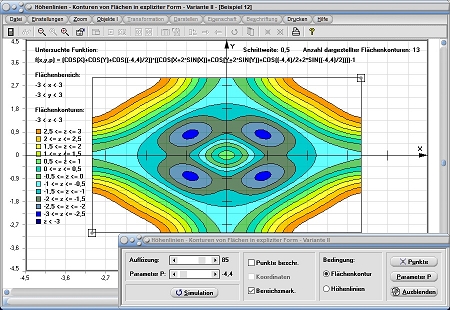

Grafische Darstellung - Beispiel 4

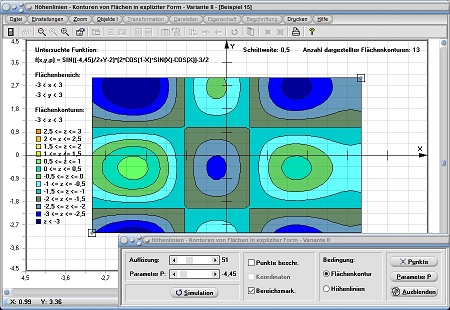

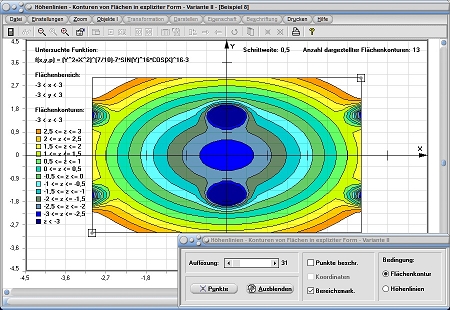

Grafische Darstellung - Beispiel 5
Grafische Darstellung - Beispiel 6
Grafische Darstellung - Beispiel 7
Grafische Darstellung - Beispiel 8

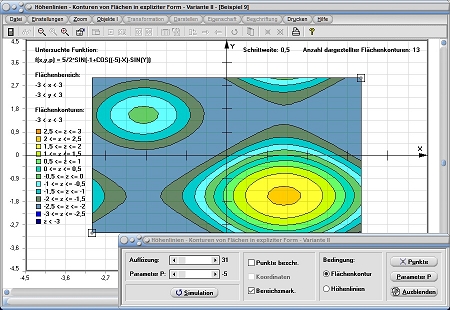

Grafische Darstellung - Beispiel 9
Grafische Darstellung - Beispiel 10

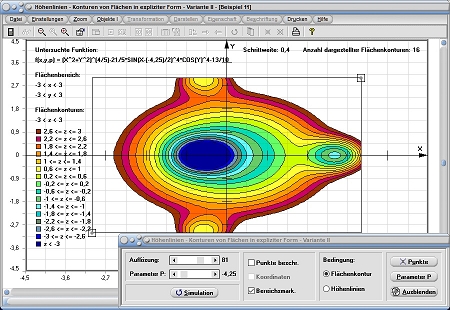

Grafische Darstellung - Beispiel 11
