Modul Flächen implizit definierter Funktionen

---


Das Unterprogramm [3D-Mathematik] - Flächen implizit definierter Funktionen bietet die Möglichkeit, krumme Flächen, welche durch Funktionen in impliziter Form beschrieben werden, grafisch darstellen zu lassen.




Als Isoflächen (Isosurfaces oder implizite Flächen) werden Flächen bezeichnet, die im Raum benachbarte Punkte gleicher Merkmale oder Werte einer bestimmten Größe miteinander vereinen. In der grafischen Umsetzung werden hierbei Skalarfelder bzw. Gitter visualisiert.

Für nachfolgend Aufgeführtes kann dieses Unterprogramm verwendet werden:


• Darstellung krummer Flächen (Isoflächen bzw. Isosurfaces), beschrieben durch implizit definierte Funktionen der Form f(x,y,z,p) = 0 bzw. f(x,y,z,p) = g(x,y,z,p), ohne die Stellung zusätzlicher Bedingungen
• Darstellung krummer Flächen (Isoflächen bzw. Isosurfaces), beschrieben durch implizit definierte Funktionen der Form f(x,y,z,p) = 0 bzw. f(x,y,z,p) = g(x,y,z,p), unter der Stellung zusätzlicher Bedingungen

Es ermöglicht die Darstellung derartiger krummer Flächen, sowohl ohne, wie auch unter dem Einfluss von Funktionsparametern zu untersuchen.



Die Deklaration der Funktionen (Gleichungen) kann auf eine der nachfolgenden Arten und Weisen erfolgen:

f(x,y,z,p) = 0
f(x,y,z,p) = g(x,y,z,p)

wobei die linksseitig aufgeführte Gleichungsbedingung f(x,y,z,p) im obersten und die rechtsseitig aufgeführte Gleichungsbedingung 0 bzw. g(x,y,z,p) im darunter angeordneten Eingabefeld definiert wird.

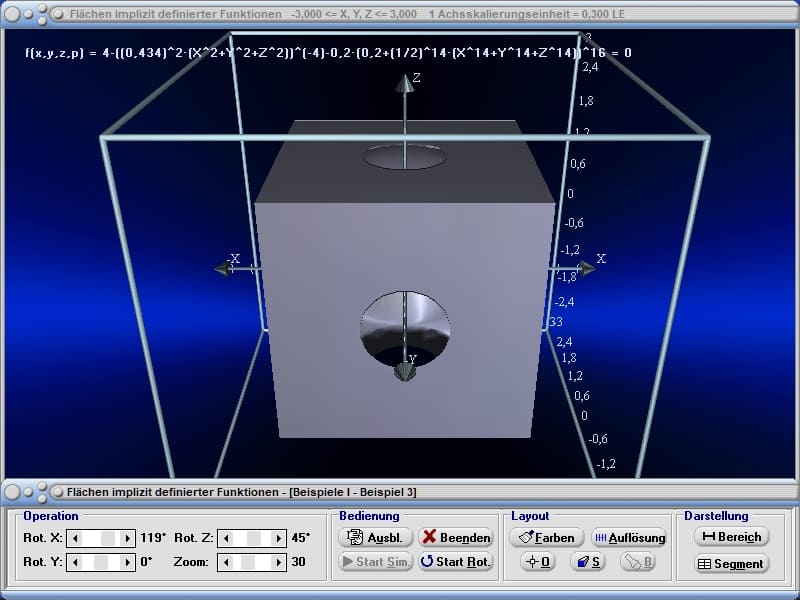

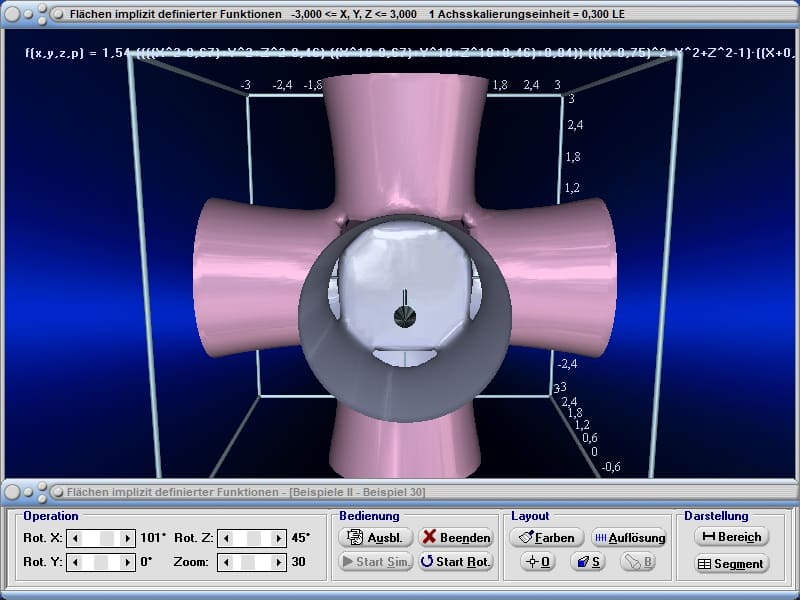

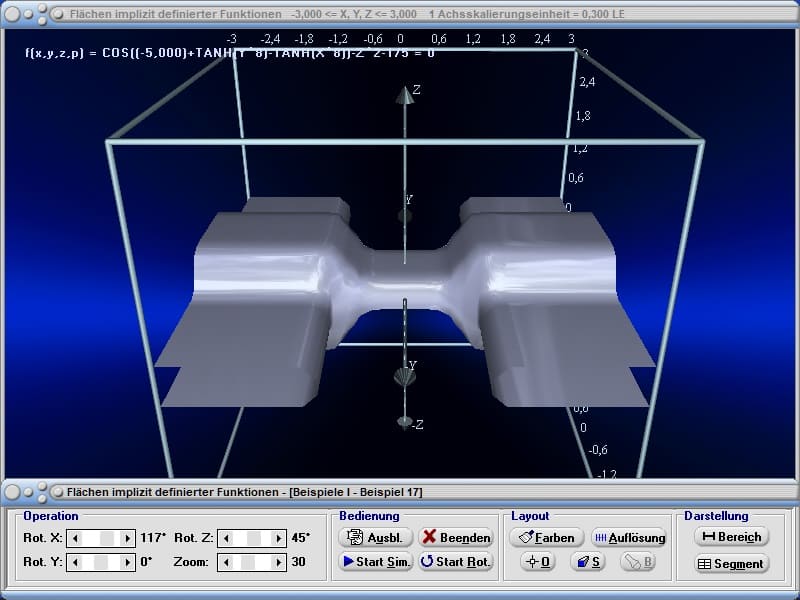

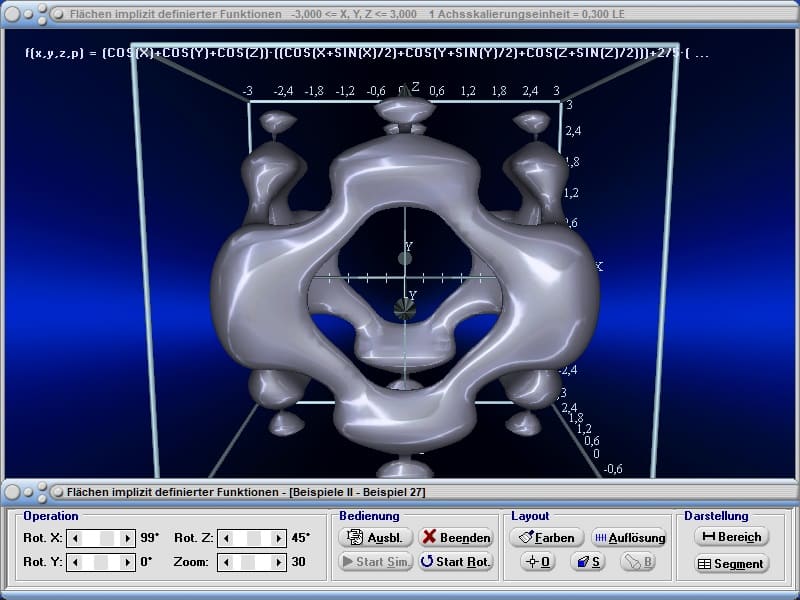

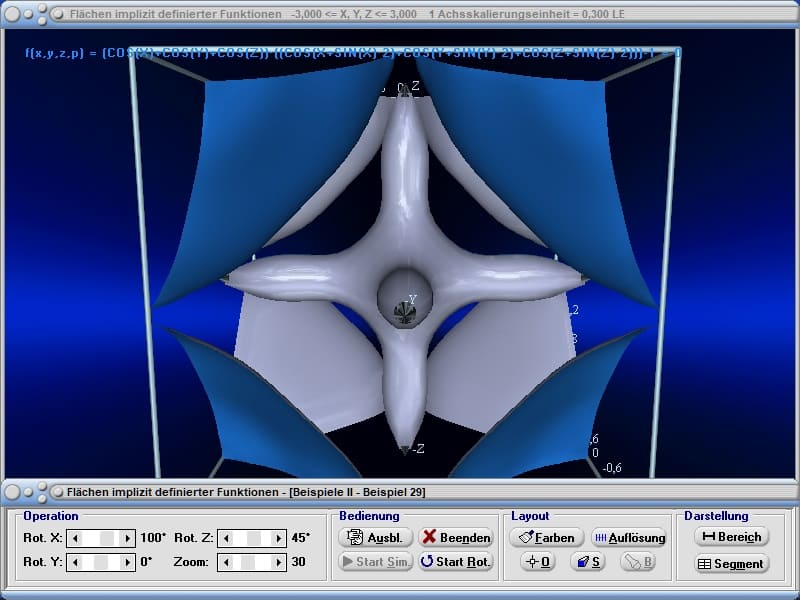

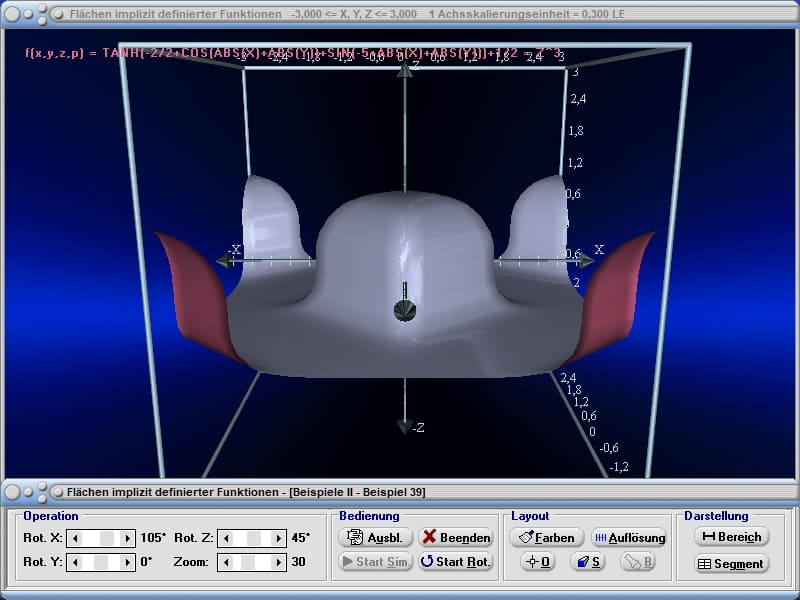

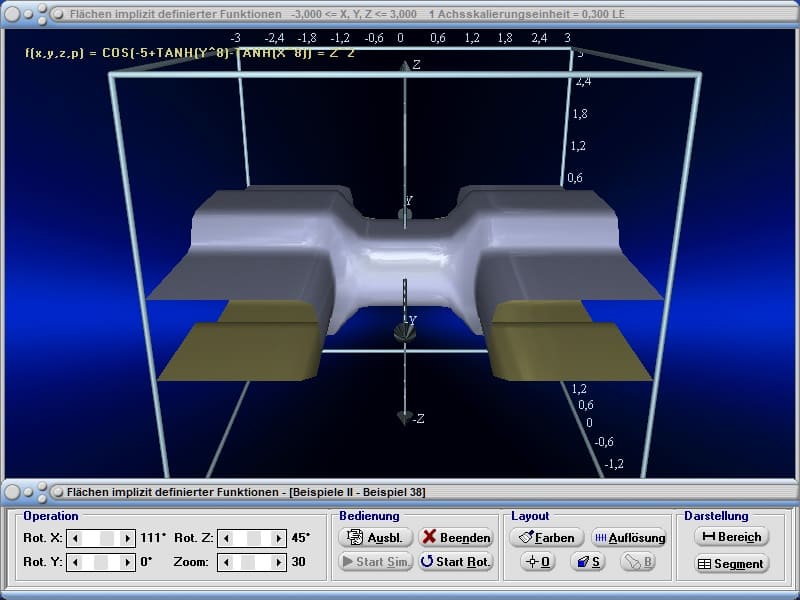

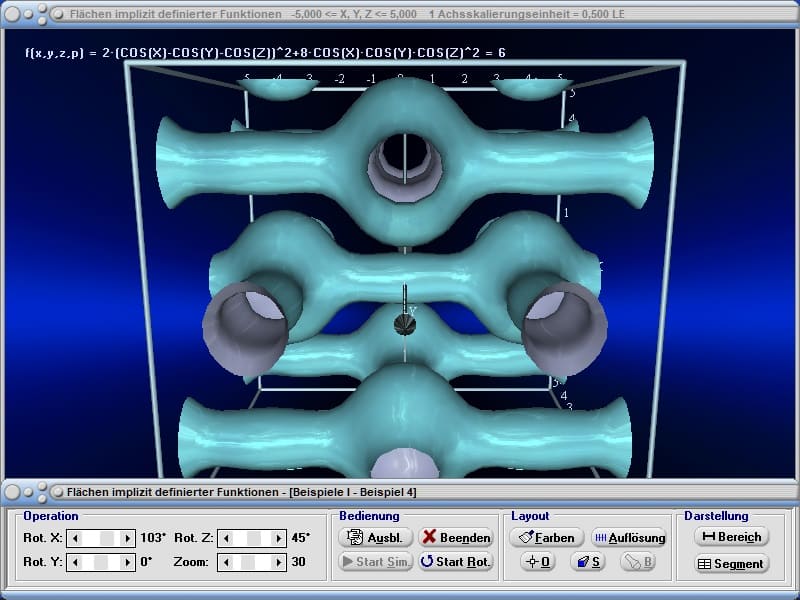

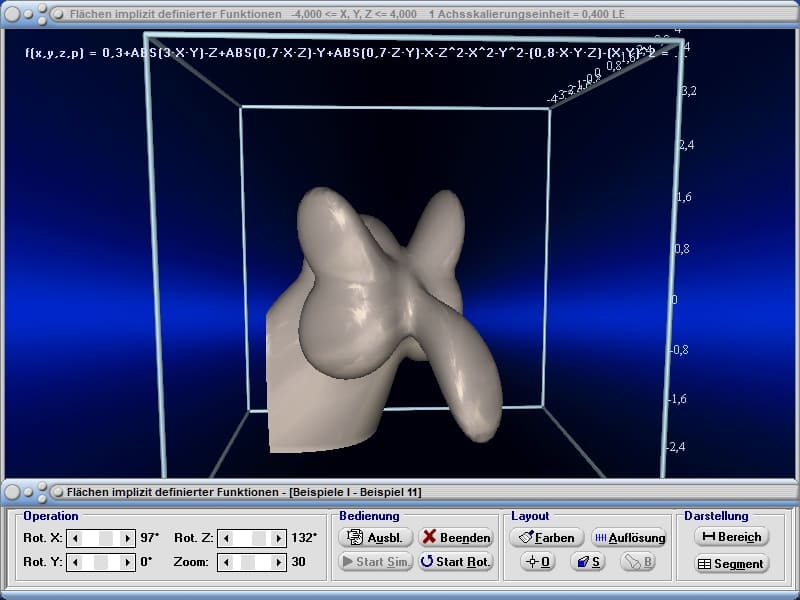

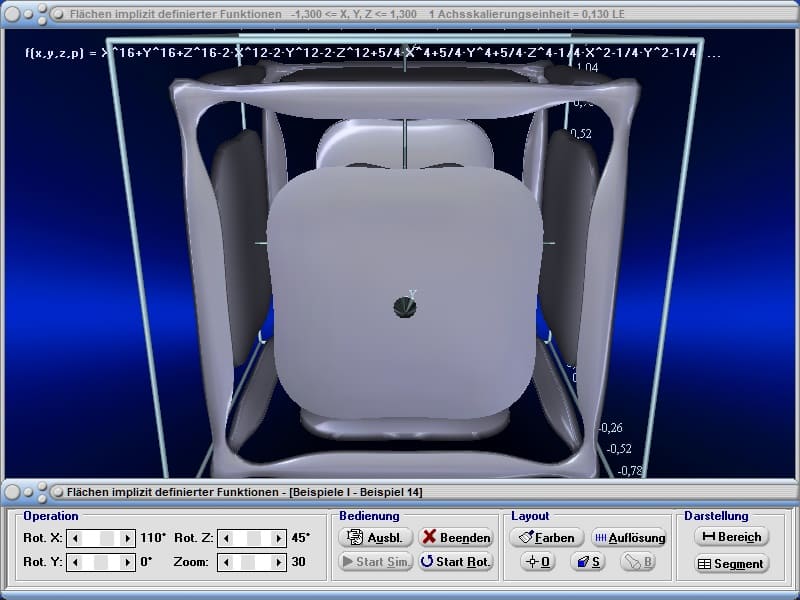

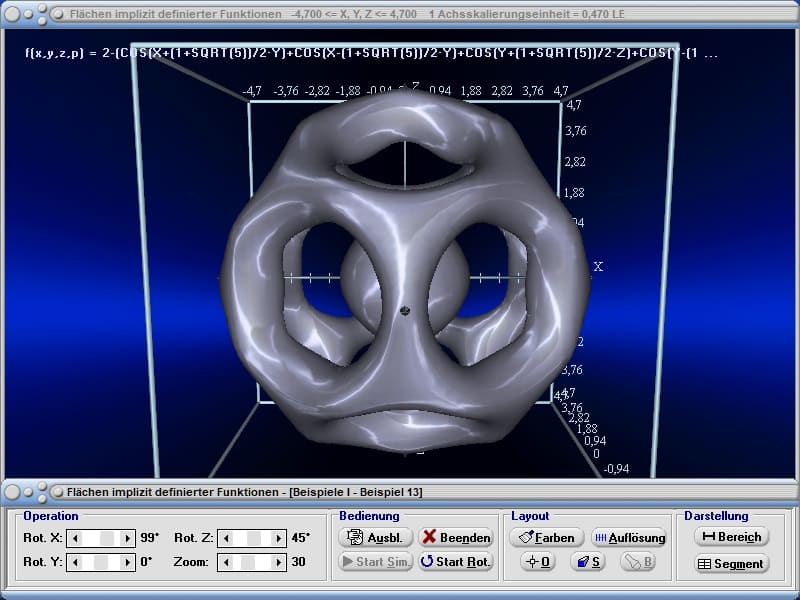

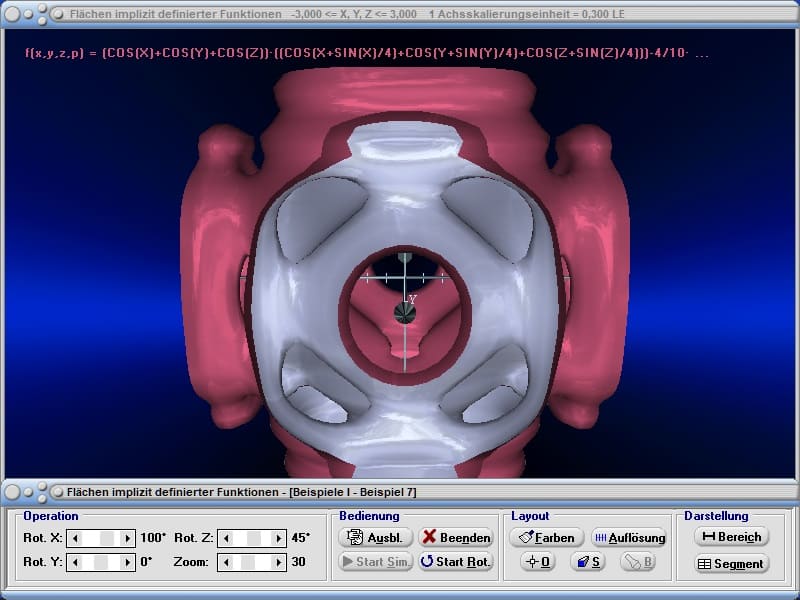

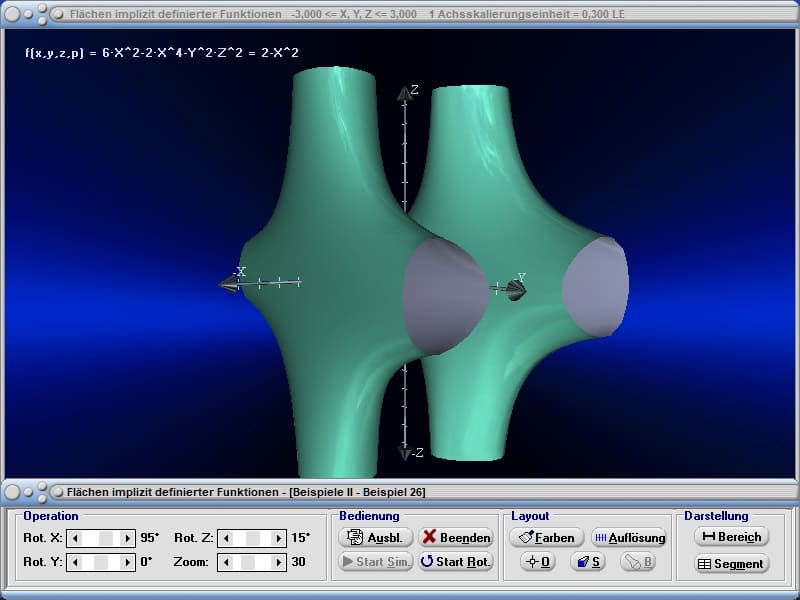

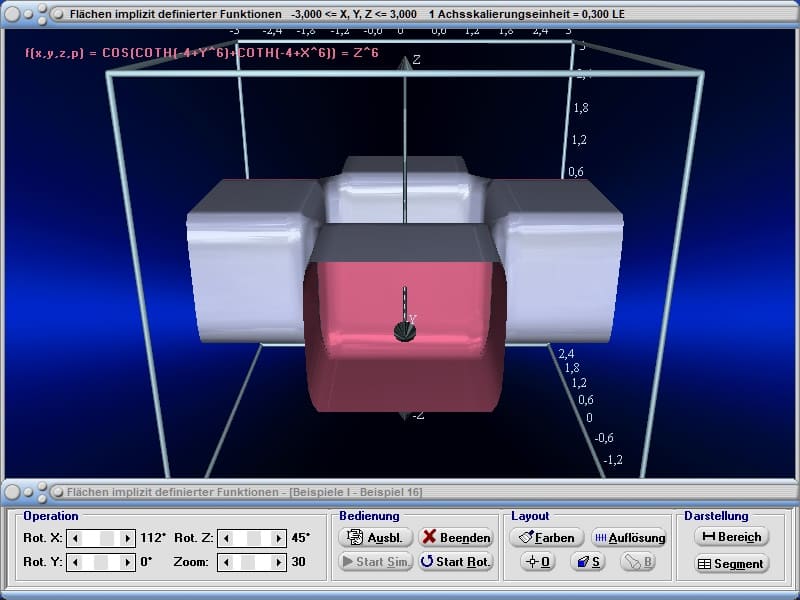

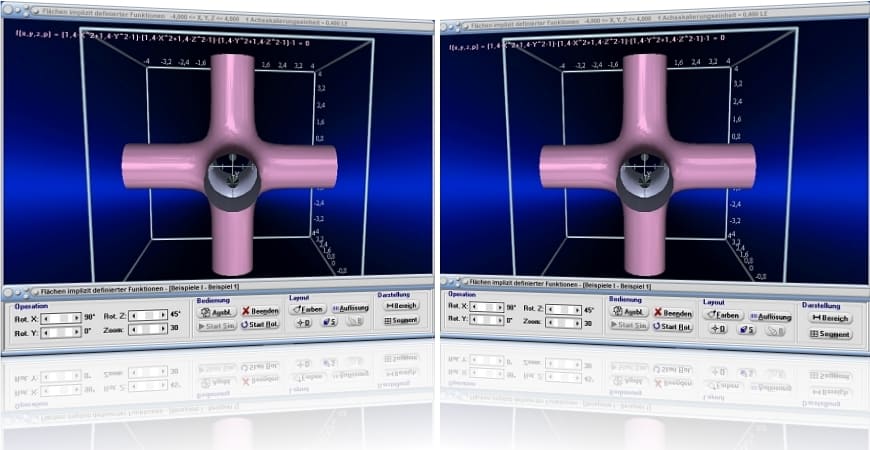

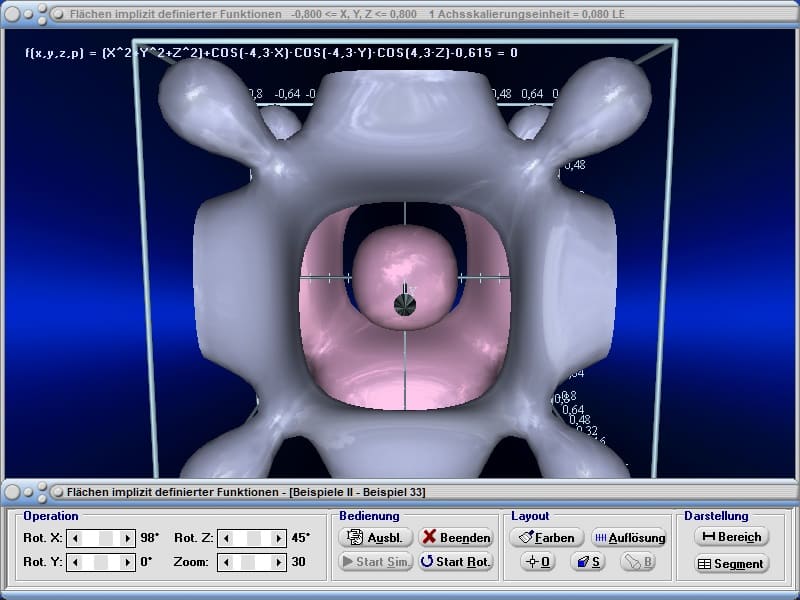

Grafische Darstellung - Beispiel 1

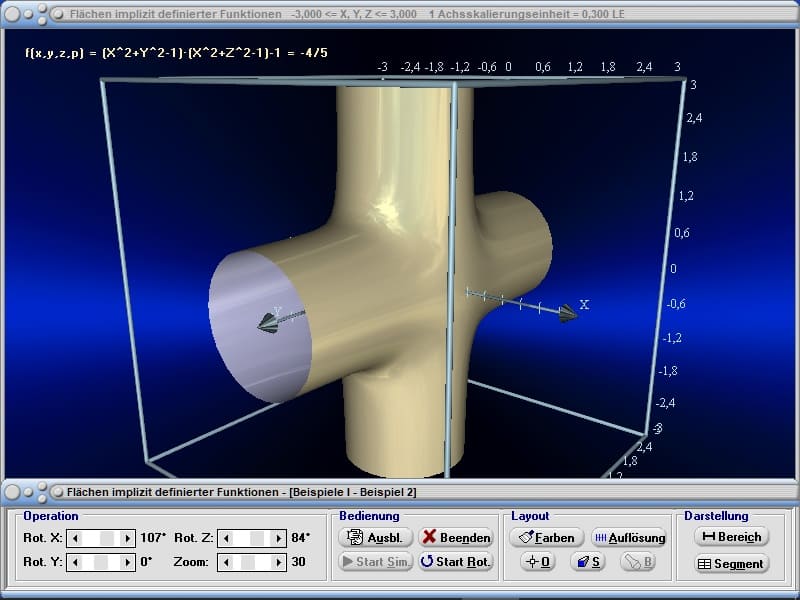

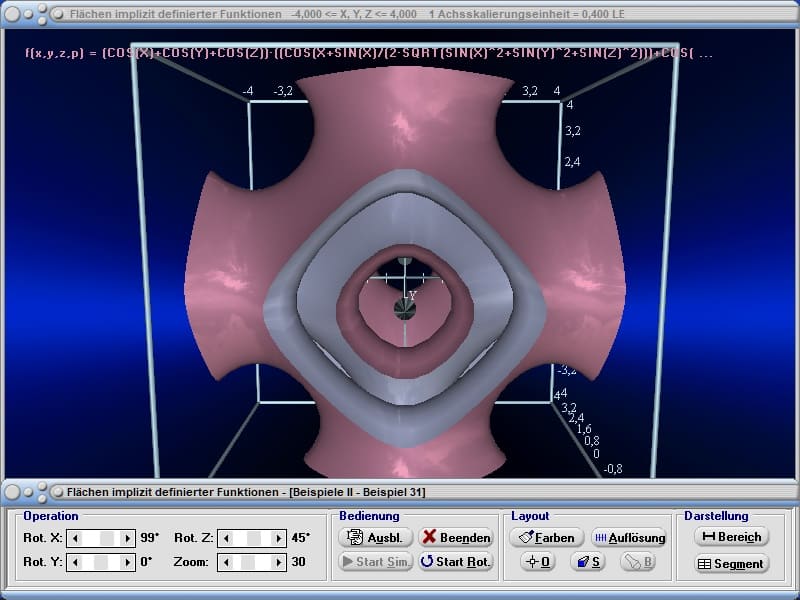

Grafische Darstellung - Beispiel 2


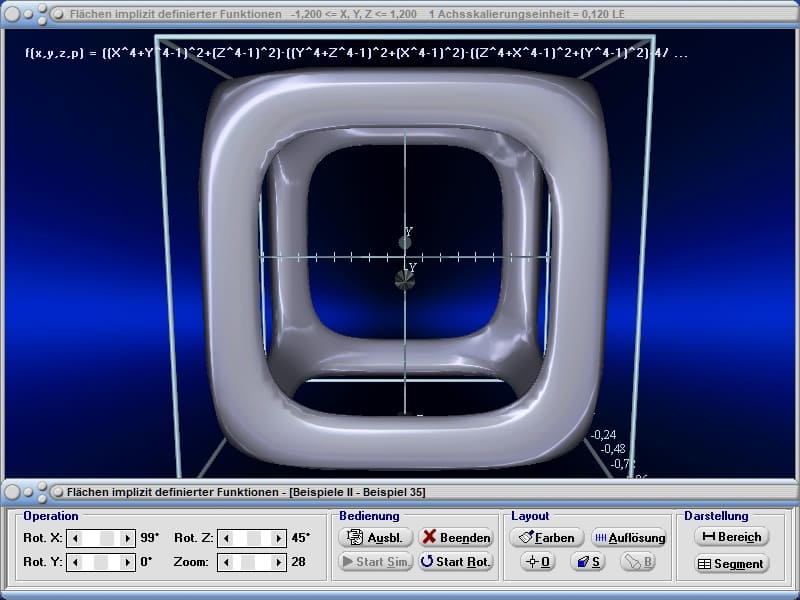

Grafische Darstellung - Beispiel 3


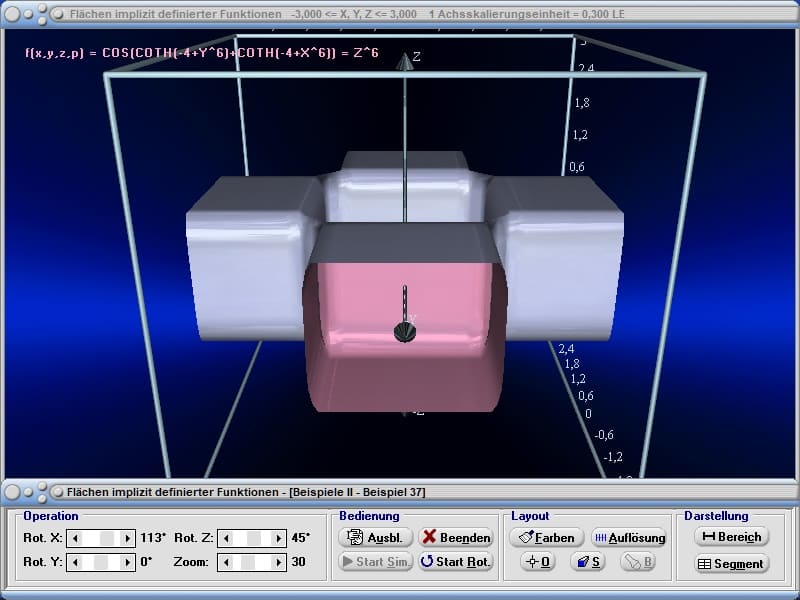

Grafische Darstellung - Beispiel 4

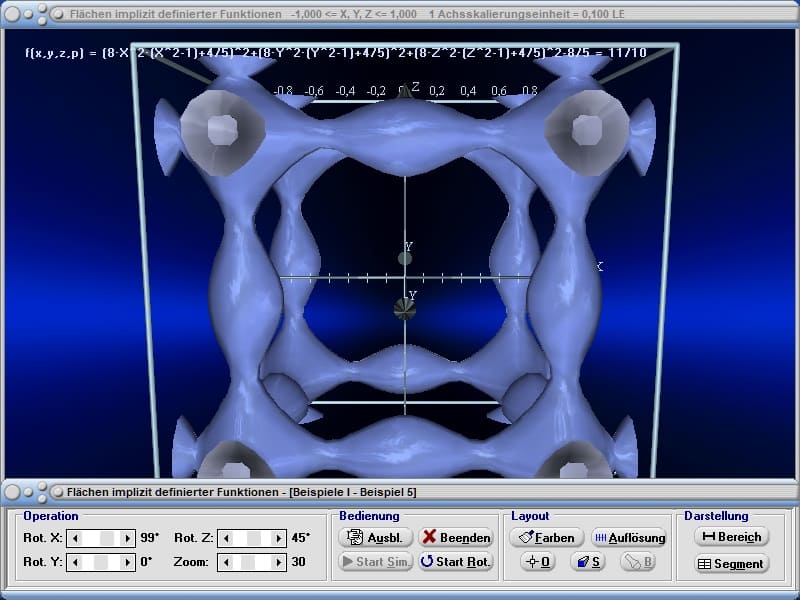

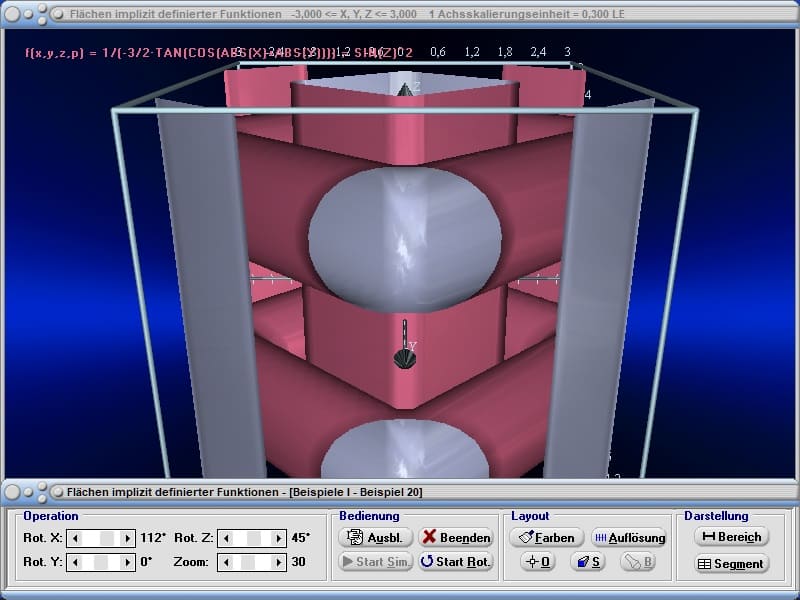

Grafische Darstellung - Beispiel 5

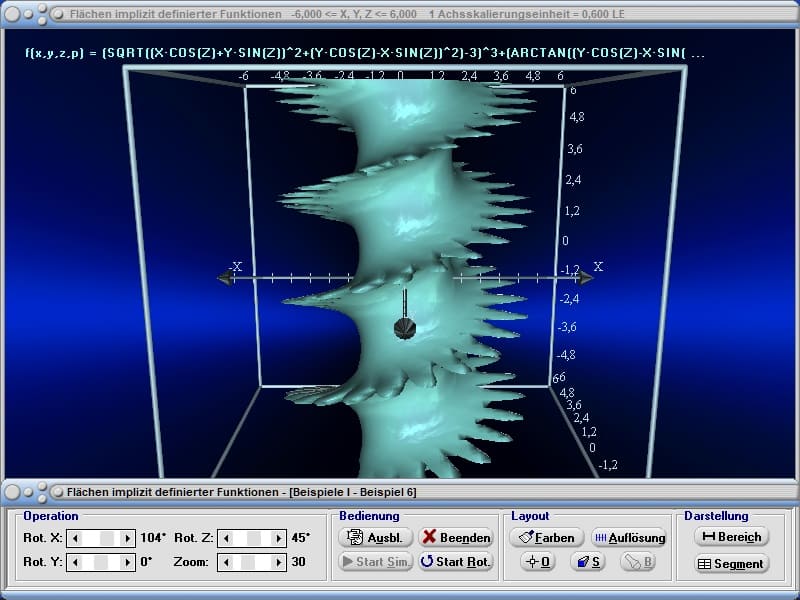

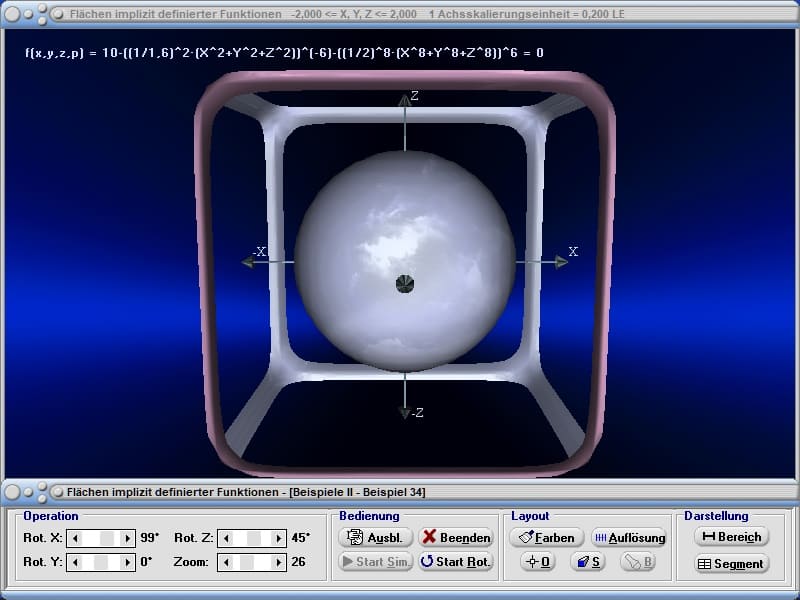

Grafische Darstellung - Beispiel 6




Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.

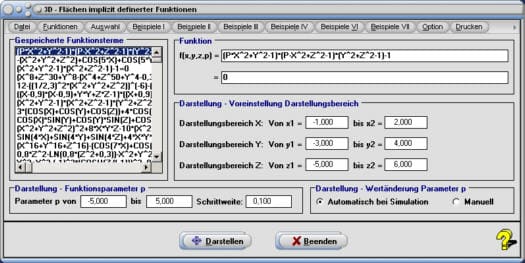

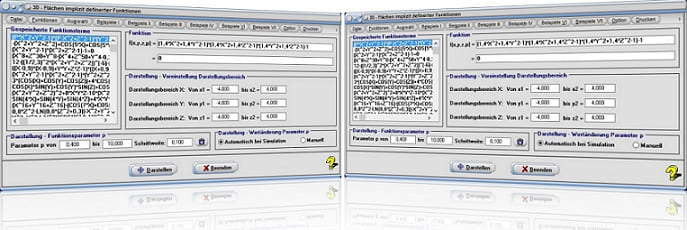

Die Ausgabe der Darstellung implizit definierter Flächen erreichen Sie durch nachfolgend beschriebene Vorgehensweise:


1. Definieren Sie die Terme der Funktion, gemäß den geltenden Syntaxregeln, im Eingabefeld mit der Bezeichnung f(x,y,z,p) =, sowie dem darunter angeordneten.

2. Legen Sie durch die Eingabe entsprechender Zahlenwerte in die Felder Von x1 = und bis x2 =, Von y1 =, bis y2 =, Von z1 = sowie bis z2 = im Formularbereich Darstellung - Voreinstellung Darstellungsbereich den bei Ausgabe der Grafik zu verwendenden Darstellungsbereich fest.

   Befindet sich der Mauscursor in einem der entsprechenden Eingabefelder, so übernimmt das Programm durch einen Klick auf die rechte Maustaste und der Benutzung des Popupmenübefehls Wert für alle übernehmen den aktuell festgelegten Wert in alle anderen Eingabefelder. Diese Werte können bei Ausgabe der grafischen Darstellung nach einem Klick auf die Schaltfläche Bereich verändert werden.

3. Wird im Menüpunkt Auswahl die Option Ohne Bedingungen (voreingestellt) gewählt, so stellt das Programm die Fläche dar, welche durch die implizit definierte Funktion beschrieben wird.

   Sollen Untersuchungen durchgeführt werden, bei welchen zusätzlich zu erfüllende Bedingungen gestellt werden, so ist unter dem Menüpunkt Auswahl die Option Mit Bedingungen zu aktivieren. Daraufhin werden Eingabefelder zur Verfügung gestellt, in welchen die Deklaration der Bedingungen erfolgen kann. Diese tragen die Bezeichnungen Wenn, dann und sonst. Im obersten Eingabefeld definieren Sie unter Verwendung der Zeichensymbole < und > die Wenn-Bedingung. In den darunter angeordneten Feldern die Dann- und die Sonst-Bedingung, ohne die Verwendung der o.a. Zeichensymbole.

4. Enthält einer der definierten Funktionsterme das Einzelzeichen P, so führen Sie Folgendes durch:

   Definieren Sie, durch die Eingabe von Zahlenwerten in die Felder Parameter p von ... und bis ..., den Startwert, sowie den Endwert des vom Parameter P zu durchlaufenden Wertebereichs und legen Sie durch die Eingabe eines entsprechenden Werts in das Feld Schrittweite die Schrittweite für Parameter P fest. Voreingestellt sind der Startwert -5, der Endwert 5, sowie eine Schrittweite von 0,1. Hinweise zur Steuerung des Funktionsparameters P bei automatisch ablaufenden Simulationen finden Sie unter Steuerung des Funktionsparameters P.

   Wählen Sie durch die Aktivierung des Kontrollschalters Automatisch bei Simul. oder Manuell, ob Sie die Parameterwertsimulation manuell durchführen möchten, oder ob das Programm diese automatisch ausführen soll.

5. Bedienen Sie die Schaltfläche Darstellen.




Werden Untersuchungen mit Funktionen durchgeführt, die nicht das Einzelzeichen P enthalten (parameterfreie Funktionen), so ist die Schaltfläche Sim. Start stets deaktiviert. Wurde hingegen eine Funktion definiert, welche dieses Zeichen enthält, und wurde die Durchführung einer manuellen Simulation gewählt, so steht auf dem Bedienformular ein Schieberegler P zur Verfügung, mit welchem Sie den zu verwendenden Wert für Parameter P einstellen können.

Wurde eine automatische Simulation gewählt, so können Sie diese starten, indem Sie die Schaltfläche Start Sim. bedienen. Sie trägt hierauf die Bezeichnung Stop Sim. Beendet werden kann die Simulation wieder, indem Sie diese Schaltfläche nochmals bedienen. Es wird stets der Parameterwertebereich durchlaufen, welcher auf dem Hauptformular des Unterprogramms festgelegt wurde.

Um die Anzeige der Funktionsbibliothek ein- bzw. auszublenden steht der Menüpunkt Option - Funktionsbibliothek ausblenden bzw. Option - Funktionsbibliothek einblenden zur Verfügung. Diese Einstellung wird sitzungsübergreifend gespeichert.

Grundlegendes zum Umgang mit dem Programm bei der Ausgabe dreidimensionaler grafischer Darstellungen erfahren Sie unter Dreidimensionale Grafiken - Handling. Wie Sie das Layout einer 3D-Darstellung konfigurieren können, erfahren Sie unter 3D-Layoutkonfiguration.

Konturen implizit definierter Funktionen (3D)

Werden die Koordinatenwertbereiche mit -3 £ x £ 3, -3 £ y £ 3 und -3 £ z £ 3 festgelegt, im oberen Eingabefeld der Term SIN(X 5)*COS(Y)+SIN(Y)*COS(Z)+SIN(Z)*COS(X-5) und im unteren Eingabefeld der Term 13/10 definiert, so stellt das Programm nach einer Bedienung der Schaltfläche Darstellen die Fläche dar, deren Punktkoordinaten die Anforderung

sin(x-5)·cos(y)+sin(y)·cos(z)+sin(z)·cos(x-5) = 13/10

bzw.

sin(x-5)·cos(y)+sin(y)·cos(z)+sin(z)·cos(x-5)-13/10 = 0

erfüllen.

Wird der Menüpunkt Auswahl - Mit Bedingungen aktiviert und werden die folgenden Zusatzbedingungen definiert:

Wenn: X^10+Y^10+Z^10<200000
Dann: -(COS(X)-COS(Y)-COS(Z))
Sonst: 3/5*X^2+Z*SIN(X)-1

so stellt das Programm die Fläche dar, welche der Bedingung

sin(x-5)·cos(y)+sin(y)·cos(z)+sin(z)·cos(x-5)-13/10 = 0

genügt und den zusätzlich gestellten Bedingungen

Wenn: x¹⁰+y¹⁰+z¹⁰ < 200000
Dann: -(cos(x)-cos(y)-cos(z))
Sonst: 3/5·x²+z·sin(x)-1

Folge leistet.




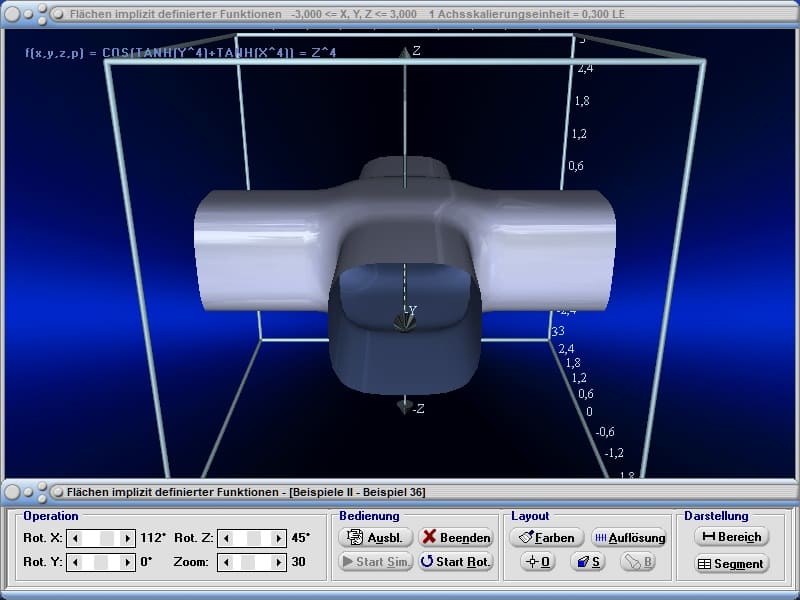

Grafische Darstellung - Beispiel 7


Grafische Darstellung - Beispiel 8


Grafische Darstellung - Beispiel 9


Grafische Darstellung - Beispiel 10


Grafische Darstellung - Beispiel 11


Grafische Darstellung - Beispiel 12


Grafische Darstellung - Beispiel 13


Grafische Darstellung - Beispiel 14


Grafische Darstellung - Beispiel 15


Grafische Darstellung - Beispiel 16


Grafische Darstellung - Beispiel 17


Grafische Darstellung - Beispiel 18


Grafische Darstellung - Beispiel 19


Grafische Darstellung - Beispiel 20


Grafische Darstellung - Beispiel 21


Grafische Darstellung - Beispiel 22


Grafische Darstellung - Beispiel 23


Grafische Darstellung - Beispiel 24

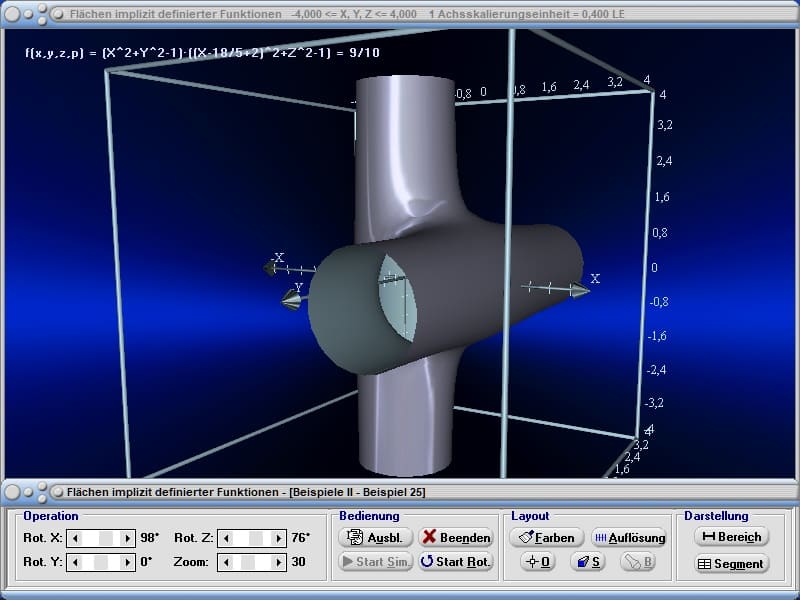

Grafische Darstellung - Beispiel 25
