Pascalsche Schnecke
Modul Pascalsche Schnecke
Im Unterprogramm [Analysis] - [Kurven n-ter Ordnung] - Pascalsche Schnecke kann die Konstruktion einer Pascalschen Schnecke untersucht werden.

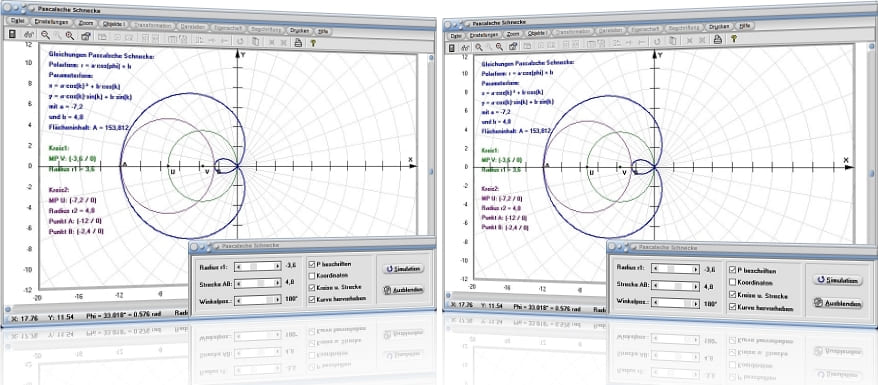

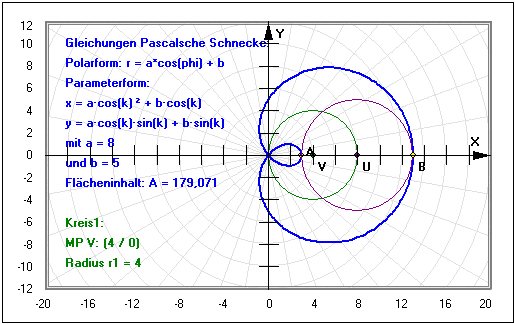

Gegeben sei ein Kreis mit Mittelpunkt V und Radius r1, sowie ein Punkt U auf der Kreislinie. Von einem Kreispunkt U aus wird auf der Geraden OU in beide möglichen Richtungen, von Punkt U ausgehend, eine Strecke konstanter Länge a abgetragen. Die Endpunkte A und B dieser Strecken sind die Konchoidenpunkte zum gegebenen Kreis.
Durchläuft Punkt U den Kreis, so wird die Kurve, die durch die Punkte A und B beschrieben wird, als Pascalsche Schnecke bezeichnet.
Diese Sachverhalte können Sie in diesem Unterprogramm analysieren.
Gleichung in kartesischer Form:
(x² + y² -ax)² = b²(x² + y²)
Gleichungen in Parameterform:
x = a cos(k)² + b cos(k)
y = a cos(k) sin(k) + b sin(k)
Gleichung in Polarform:
r = a cos (j) + b
Durch die Bedienung des Rollbalkens Radius r1 legen Sie den Radius r1 des Kreises um Punkt V fest. Mit dem Schieberegler Strecke AB stellen Sie die Länge der Strecke a (zwischen Punkt A und B) ein. Bei einer Veränderung der Position des Rollbalkens Winkelpos. wird der Verlauf der Konstruktion der Kurve demonstriert.
Um Zusammenhänge mit Hilfe von Simulationen zu analysieren, bedienen Sie die Schaltfläche Simulation. Vor dem Start einer Simulation wird Ihnen ein Formular zur Verfügung gestellt, auf welchem Sie die zu simulierende Größe durch eine Aktivierung des entsprechenden Kontrollschalters festlegen. Hierauf können Sie ggf. den Wert für die zu verwendende Verzögerung einstellen. Bestätigen Sie mit Ok. Beendet werden kann die Simulation wieder durch eine Bedienung der Schaltfläche Sim. Stop.
Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.
Mathematische Funktionen I - Mathematische Funktionen II - Funktionen in Parameterform - Funktionen in Polarform - Kurvenscharen - Funktionsparameter - Kubische Funktionen - Zahlenfolgen - Interaktiv - Rekursive Zahlenfolgen - Interaktiv - Quadratische Funktionen - Interaktiv - Parabel und Gerade - Interaktiv - Ganzrationale Funktionen - Interaktiv - Gebrochenrationale Funktionen - Interaktiv - Kurvendiskussion - Interaktiv - Ober- und Untersummen - Interaktiv - Integralrechnung - Interaktiv - Hypozykoide - Sinusfunktion und Cosinusfunktion - Fourier-Reihen - Implizite Funktionen - Zweipunkteform einer Gerade - Kreis und Punkt - Interaktiv - Kegelschnitte in achsparalleler Lage - Interaktiv - Rechtwinkliges Dreieck - Interaktiv - Allgemeines Dreieck - Interaktiv - Höhensatz - Eulersche Gerade - Richtungsfelder von Differentialgleichungen - Addition und Subtraktion komplexer Zahlen - Binomialverteilung - Interaktiv - Galton-Brett - Satz des Pythagoras - Bewegungen in der Ebene - Dreieck im Raum - Würfel im Raum - Torus im Raum - Schiefer Kegel - Pyramide - Pyramidenstumpf - Doppelpyramide - Hexaeder - Dodekaeder - Ikosaeder - Abgestumpftes Tetraeder - Abgestumpftes Ikosidodekaeder - Johnson Polyeder - Punkte im Raum - Strecken im Raum - Rotationskörper - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die Y-Achse - Flächen im Raum I - Flächen im Raum II - Analyse impliziter Funktionen im Raum - Flächen in Parameterform I - Flächen in Parameterform II - Flächen mit Funktionen in Kugelkoordinaten I - Flächen mit Funktionen in Kugelkoordinaten II - Flächen mit Funktionen in Zylinderkoordinaten - Raumkurven I - Raumkurven II - Raumkurven III - Quadriken - Ellipsoid - Geraden im Raum I - Geraden im Raum II - Ebene durch 3 Punkte - Ebenen im Raum - Kugel und Gerade - Kugel - Ebene - Punkt - Raumgittermodelle

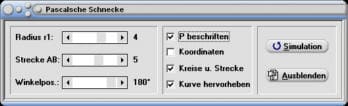

Bedienformular
Auf dem Bedienformular, welches durch Anklicken im obersten schmalen Bereich und bei Gedrückthalten der linken Maustaste verschiebbar ist, können Sie u.a. durch die Aktivierung bzw. Deaktivierung der entsprechenden Kontrollkästchen folgende zusätzliche Einstellungen vornehmen:
- P beschriften: Punktbeschriftung ein-/ausschalten
- Koordinaten: Anzeige der Koordinatenwerte dargestellter Punkte ein-/ausschalten
- Kreise und Strecke: Darstellung der zur Konstruktion benötigter Kreise und der Strecke ein-/ausblenden
- Kurve hervorheben: Linienstärke der Pascalschen Schnecke normal/fett
Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben. Wie Sie das Layout einer 2D-Darstellung konfigurieren können, erfahren Sie unter Layoutkonfiguration. Methoden zur Implementierung und zum Umgang mit grafischen Objekten werden unter Implementierung und Verwendung grafischer Objekte behandelt.
Funktionen in Parameterform
Funktionen in Polarform
Darstellung implizit definierter Funktionen
Positionieren Sie Rollbalken Radius r1 auf den Wert -3, Rollbalken Strecke AB auf den Wert 4 und Rollbalken Winkelpos. auf den Wert 160, so stellt das Programm die Kurve dar, die durch die Gleichung in Polarform r = -6·cos (j)+4 über einen Winkelbereich von 0 £ j £ 160 (im Gradmaß) beschrieben wird.
Für den Inhalt der Fläche (bei komplett dargestellter Kurve) der Schnecke ermittelt das Programm: A = 106,814 FE.
Für die Koordinaten des Mittelpunkts des Kreises K1 mit Radius r = 3 wird V (-3 / 0) ausgegeben. Der sich auf der Peripherie des Kreises K1 befindende Mittelpunkt U von Kreis K2 besitzt die Koordinatenwerte (-5,298 / 1,928). Dessen Radius beträgt r2 = 4. Die auf der Schnecke liegenden Punkte A und B besitzen die Koordinatenwerte A (-9,057 / 3,296) und B (-1,539 / 0,56).

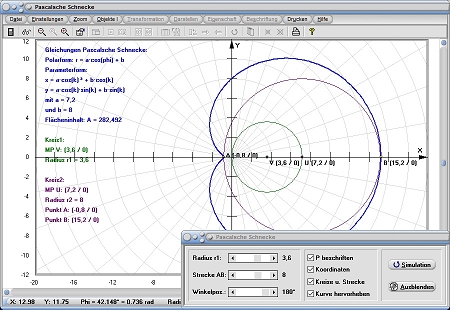

Grafische Darstellung - Beispiel 1

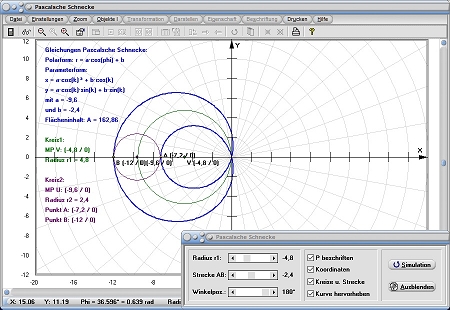

Grafische Darstellung - Beispiel 2

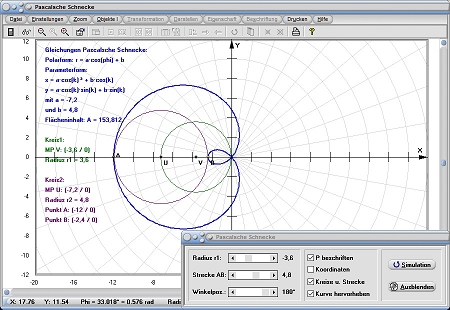

Grafische Darstellung - Beispiel 3

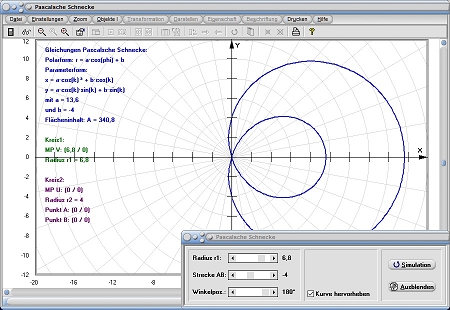

Grafische Darstellung - Beispiel 4
Eine kleine Übersicht in Form von Bildern und kurzen Beschreibungen über einige zu den einzelnen Fachthemengebieten dieses Programms implementierte Unterprogramme finden Sie unter Screenshots zum Themengebiet Analysis - Screenshots zum Themengebiet Geometrie - Screenshots zum Themengebiet Trigonometrie - Screenshots zum Themengebiet Algebra - Screenshots zum Themengebiet 3D-Mathematik - Screenshots zum Themengebiet Stochastik - Screenshots zum Themengebiet Vektoralgebra sowie unter Screenshots zu sonstigen Themengebieten.
Hilfreiche Informationen zu diesem Fachthema sind unter Wikipedia - Pascalsche Schnecke zu finden.
