Kegelschnitte in Scheitellage - Interaktiv


MathProf - Kegelschnitt - Hyperbel - Halbachse - Exzenrizität - Asymptoten - Brennstrahlen - Evolute - Krümmungskreise - Scheitellage - Rechner - Berechnen - Darstellen - Zeichnen
Modul Kegelschnitte in Scheitellage - Interaktiv



Das Unterprogramm [Geometrie] - [Kegelschnitte] - Kegelschnitte in Scheitellage - Interaktiv ermöglicht die interaktive Untersuchung von Kegelschnitten in Scheitellage.



MathProf - Kegelschnitt - Ellipse - Brennpunkte - Parameter - Mittelpunkt - Asymptoten - Brennstrahlen - Evolute - Krümmungskreise - Scheitellage - Rechner - Berechnen - Darstellen - Zeichnen



In diesem Modul können Kegelschnitte dieser Art an bestimmten Stellen (Abszissenwerten) interaktiv untersucht werden. Es sind dies:

  • Ellipse
  • Hyperbel
  • Parabel mit horizontaler Öffnungsrichtung

Für den entsprechenden Kegelschnitt werden u.a. ermittelt und grafisch ausgegeben:

  • Evolute (Kurve der Krümmungskreismittelpunkte)
  • Brennpunkte und Brennstrahlen bei best. Abszissenpos.
  • Krümmungskreise bei best. Abszissenpos.
  • Haupt- und Nebenkreis (bei Hyperbeln bzw. Ellipsen)
  • Asymptoten (bei Hyperbeln)
  • Tangenten und Normalen bei best. Abszissenpos.
  • Subtangenten und Subnormalen bei best. Abszissenpos.

Mathematische Zusammenhänge

Allgemeine Form der Scheitelgleichung:

y² = 2·p·x + (e²-1)·x²

e  < 0: Ellipse
e  = 0: Parabel
e  > 0: Hyperbel

Scheitelgleichung der Ellipse:

y² = 2px - p/ax²

Scheitelgleichung der Hyperbel:

y² = 2px + p/a x²
mit M(0;0)

Scheitelgleichung der Parabel:

y² = 2px
y = ± Ö 2px mit x > 0
Brennpunkt: F(p/2;0)

Details, sowie weitere mathematische Gleichungen zu Kegelschnitten finden Sie unter Kegelschnitte.

Berechnungsergebnisse

Das Programm ermittelt die Werte folgender Eigenschaften der Kegelschnitte in Scheitellage:

Hyperbel:

Allgemeine Eigenschaften des Kegelschnitts:
  • Halbachse a
  • Halbachse b
  • Parameter 2p
  • Lin. Exzentrizität e
  • Numerische Exzentrizität ε
  • Scheitelpunkte
  • Mittelpunkt
  • Brennpunkte
  • Abstand der Brennpunkte
  • Gleichungen der Asymptoten
  • Eigenschaften des Hauptkreises
 Eigenschaften des Kegelschnitts an untersuchter Stelle:
  • Koordinatenwerte der Punkte an U-Stelle
  • Gleichungen der Tangenten
  • Tangentenlänge
  • Subtangentenlänge
  • Gleichungen der Normalen
  • Normalenlänge
  • Subnormalenlänge
  • Länge der Brennstrahlen
  • Mittelpunkt und Radius der Krümmungskreise

Ellipse:

Allgemeine Eigenschaften des Kegelschnitts:
  • Halbachse a
  • Halbachse b
  • Parameter 2p
  • Lin. Exzentrizität e
  • Numerische Exzentrizität ε
  • Scheitelpunkte
  • Mittelpunkt
  • Brennpunkte
  • Abstand der Brennpunkte
  • Fläche und Umfang der Ellipse
  • Eigenschaften des Haupt- und Nebenkreises
 Eigenschaften des Kegelschnitts an untersuchter Stelle:
  • Koordinatenwerte der Punkte an U-Stelle
  • Gleichungen der Tangenten
  • Tangentenlänge
  • Subtangentenlänge
  • Gleichungen der Normalen
  • Normalenlänge
  • Subnormalenlänge
  • Länge der Brennstrahlen
  • Mittelpunkt und Radius der Krümmungskreise

Parabel:

Allgemeine Eigenschaften des Kegelschnitts:
  • Parameter 2p
  • Lin. Exzentrizität e
  • Numerische Exzentrizität ε
  • Scheitelpunkt
  • Brennpunkt
  • Öffnungsrichtung
 Eigenschaften des Kegelschnitts an untersuchter Stelle:
  • Koordinatenwerte der Punkte an U-Stelle
  • Gleichungen der Tangenten
  • Tangentenlänge
  • Subtangentenlänge
  • Gleichungen der Normalen
  • Normalenlänge
  • Subnormalenlänge
  • Länge der Brennstrahlen
  • Mittelpunkt und Radius der Krümmungskreise

Darstellung

Untersuchungen mit Kegelschnitten in Scheitellage können Sie interaktiv durchführen, wenn Sie folgende Schritte ausführen:

  1. Verändern Sie durch die Positionierung der zur Verfügung stehenden Rollbalken die Koeffizienten a, p und e der Gleichung.

  2. Möchten Sie die Koordinatenwerte der zu untersuchenden Stelle exakt festlegen, so können Sie die Schaltfläche Punkt auf dem Bedienformular nutzen und die entsprechenden Werte im daraufhin erscheinenden Formular eingeben. Übernommen werden diese, wenn Sie die sich dort befindende Schaltfläche Ok bedienen.

  3. Soll die Position der zu untersuchenden Stelle mit der Maus verändert werden, so klicken Sie mit der linken Maustaste in den rechteckig umrahmten Mausfangbereich und bewegen den Mauscursor bei gedrückt gehaltener Maustaste.

  4. Um Zusammenhänge mit Hilfe von Simulationen zu analysieren, bedienen Sie die Schaltfläche Simulation. Vor dem Start einer Simulation wird Ihnen ein Formular zur Verfügung gestellt, auf welchem Sie die zu simulierende Größe durch eine Aktivierung des entsprechenden Kontrollschalters festlegen. Bestätigen Sie mit Ok. Beendet werden kann die Ausführung einer derartigen Simulation wieder durch eine erneute Betätigung dieser Schaltfläche. Sie trägt nun die Bezeichnung Sim. Stop.

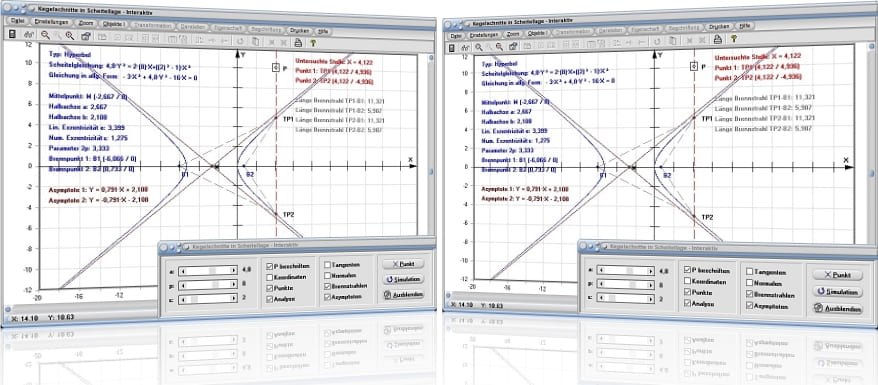

Video



Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.

 Weitere Videos zu einigen in MathProf implementierten Modulen sind auf Youtube unter den folgenden Adressen abrufbar:

Mathematische Funktionen I - Mathematische Funktionen II - Funktionen in Parameterform - Funktionen in Polarform - Kurvenscharen - Funktionsparameter - Kubische Funktionen - Zahlenfolgen - Interaktiv - Rekursive Zahlenfolgen - Interaktiv - Quadratische Funktionen - Interaktiv - Parabel und Gerade - Interaktiv - Ganzrationale Funktionen - Interaktiv - Gebrochenrationale Funktionen - Interaktiv - Kurvendiskussion - Interaktiv - Ober- und Untersummen - Interaktiv - Integralrechnung - Interaktiv - Hypozykoide - Sinusfunktion und Cosinusfunktion - Fourier-Reihen - Implizite Funktionen - Zweipunkteform einer Gerade - Kreis und Punkt - Interaktiv - Kegelschnitte in achsparalleler Lage - Interaktiv - Rechtwinkliges Dreieck - Interaktiv - Allgemeines Dreieck - Interaktiv - Höhensatz - Eulersche Gerade - Richtungsfelder von Differentialgleichungen - Addition und Subtraktion komplexer Zahlen - Binomialverteilung - Interaktiv - Galton-Brett - Satz des Pythagoras - Bewegungen in der Ebene - Dreieck im Raum - Würfel im Raum - Torus im Raum - Schiefer Kegel - Pyramide - Pyramidenstumpf - Doppelpyramide - Hexaeder - Dodekaeder - Ikosaeder - Abgestumpftes Tetraeder - Abgestumpftes Ikosidodekaeder - Johnson Polyeder - Punkte im RaumStrecken im Raum - Rotationskörper - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die X-AchseRotationskörper - Parametergleichungen - Rotation um die Y-Achse - Flächen im Raum I - Flächen im Raum IIAnalyse impliziter Funktionen im Raum - Flächen in Parameterform IFlächen in Parameterform II - Flächen mit Funktionen in Kugelkoordinaten IFlächen mit Funktionen in Kugelkoordinaten II - Flächen mit Funktionen in ZylinderkoordinatenRaumkurven I - Raumkurven II - Raumkurven III - Quadriken - Ellipsoid - Geraden im Raum I - Geraden im Raum II - Ebene durch 3 Punkte - Ebenen im RaumKugel und Gerade - Kugel - Ebene - PunktRaumgittermodelle

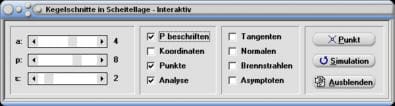

Bedienformular



MathProf - Kegelschnitt - Ellipse - Hyperbel - Hauptkreis - Asymptoten - Brennstrahlen - Evolute - Krümmungskreise - Scheitellage - Rechner - Berechnen - Darstellen - Zeichnen

Auf dem Bedienformular, welches durch Anklicken im obersten schmalen Bereich und bei Gedrückthalten der linken Maustaste verschiebbar ist, können Sie u.a. durch die Aktivierung bzw. Deaktivierung der entsprechenden Kontrollkästchen folgende zusätzliche Einstellungen vornehmen:

  • P beschriften: Markierung der Punkte des Kegelschnitts an untersuchter Stelle, sowie der Brennpunkte etc. ein-/ausschalten
  • Koordinaten: Koordinatenwertanzeige der Punkte des Kegelschnitts an untersuchter Stelle, sowie der Brennpunkte etc. ein-/ausschalten
  • Punkte: Darstellung einiger Punkte des Kegelschnitts etc. ein-/ausschalten
  • Analyse: Durchführung der Analyse ein-/ausschalten

  • Tangenten: Darstellung der Tangenten des Kegelschnitts an U-Stelle ein-/ausschalten
  • Normalen: Darstellung der Normalen des Kegelschnitts an U-Stelle ein-/ausschalten
  • Brennstrahlen: Darstellung der Brennstrahlen an U-Stelle ein-/ausschalten
  • Asymptoten: Darstellung von Asymptoten ein-/ausschalten (bei Hyperbeln)

Allgemein

Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben. Wie Sie das Layout einer 2D-Darstellung konfigurieren können, erfahren Sie unter Layoutkonfiguration. Methoden zur Implementierung und zum Umgang mit grafischen Objekten werden unter Implementierung und Verwendung grafischer Objekte behandelt.

Weitere Themenbereiche

Kegelschnitte in Mittelpunktlage
Kegelschnitte in Mittelpunktlage – Interaktiv
Kegelschnitte in achsparalleler Lage
Kegelschnitte in achsparalleler Lage – Interaktiv
Kegelschnitte in Scheitellage
Kegelschnittgleichungen in Polarkoordinaten
Kegelschnittgleichungen in Polarkoordinaten - Interaktiv
Kegelschnittgleichungen in Parameterform - Interaktiv
Kegelschnitte - Punkt
Kegelschnitte - Gerade

Beispiele

Beispiel 1 - Ellipse in Scheitellage:

Ein Kegelschnitt sei durch nachfolgende Gleichung definiert:

2·y² = 2·8·x+(0,2²-1)·x²

bzw.

y² = 8·x - 0.48·x²

Es gilt, sowohl die allgemeinen Eigenschaften dieses Kegelschnitts, wie auch dessen Eigenschaften an Stelle x = 2 ermitteln zu lassen.

Vorgehensweise und Lösung:

Positionieren Sie Rollbalken a auf den Wert a = 2, Rollbalken p auf den Wert p = 8 und Rollbalken e auf den Wert e = 0,2, so stellt das Programm eine an die y-Achse tangierende Ellipse dar, welche durch o.a. Gleichung beschrieben wird.

Führen Sie danach einen Klick auf den Schalter Punkte aus und geben Sie für den Abszissenwert, an welchem die Ellipse untersucht werden soll, die Punktkoordinaten P (5 / 10) ein. Bestätigen Sie mit Ok. Das Programm gibt hierauf nachfolgend aufgeführte Ergebnisse aus:

Gleichung dieses Kegelschnitts in allg. Form: 0,96·X²+2·Y²-16·X = 0

Allgemeine Eigenschaften dieses Kegelschnitts:

Mittelpunkt: M (8,333 / 0)

Halbachse a: 8,333
Halbachse b: 5,774
Lin. Exzentrizität e: 6,009
Num. Exzentrizität eta: 0,721

Parameter 2p: 8
Brennpunkt 1: F1 (2,324 / 0)
Brennpunkt 2: F2 (14,343 / 0)


Nach einer Aktivierung der Kontrollkästchen Analyse, Tangenten, Normalen und Brennstrahlen wird für die Eigenschaften des Kegelschnitts an untersuchter Stelle x = 5 rechtsseitig ausgegeben:


Punkt 1: TP1 (2 / 3,752)
Punkt 2: TP2 (2 / -3,752)


Tangente durch TP1: Y = 0,81·X+2,132
Tangente durch TP2: Y = -0,81·X-2,132


Normale durch TP1: Y = -1,234·X+6,221
Normale durch TP2: Y = 1,234·X-6,221


Länge Brennstrahl TP1-B1: 3,766
Länge Brennstrahl TP1-B2: 12,9
Länge Brennstrahl TP2-B1: 3,766
Länge Brennstrahl TP2-B2: 12,9

Beispiel 2 - Hyperbel in Scheitellage:

Ein Kegelschnitt sei durch nachfolgende Gleichung definiert:

3·y² = 2·10·x+(2²-1)·x²

bzw.

y² = 20/3·x + x²

Es gilt, die allgemeinen Eigenschaften dieses Kegelschnitts, wie auch dessen Eigenschaften an Stelle x = 2 ermitteln zu lassen.

Vorgehensweise und Lösung:

Positionieren Sie Rollbalken a auf den Wert a = 3, Rollbalken p auf den Wert p = 10 und Rollbalken e auf den Wert e = 2, so stellt das Programm eine an die y-Achse tangierende Hyperbel dar, welche durch o.a. Gleichung beschrieben wird.

Führen Sie daher einen Klick auf den Schalter Punkte aus und geben Sie für den Abszissenwert, an welchem die Hyperbel untersucht werden soll, die Punktkoordinaten P (2 / 10) ein. Bestätigen Sie mit Ok. Das Programm gibt hierauf nachfolgend aufgeführte Ergebnisse aus:

Gleichung dieses Kegelschnitts in allg. Form: -3·X²+3·Y²-20·X = 0

Allgemeine Eigenschaften dieses Kegelschnitts:

Mittelpunkt: M (-3,333 / 0)

Halbachse a: 3,333
Halbachse b: 3,333
Lin. Exzentrizität e: 4,714
Num. Exzentrizität eta: 1,414

Parameter 2p: 6,667
Brennpunkt 1: F1 (-8,047 / 0)
Brennpunkt 2: F2 (1,381 / 0)


Für die Gleichungen der Asymptoten dieser Hyperbel gibt das Programm nach einer Aktivierung des Kontrollkästchens Asymptoten aus:


Asymptote 1: Y = 1·X+3,333
Asymptote 2: Y = -1·X-3,333


Nach einer Aktivierung der Kontrollkästchen Analyse, Tangenten, Normalen und Brennstrahlen wird für die Eigenschaften des Kegelschnitts an untersuchter Stelle x = 2 rechtsseitig ausgegeben:


Punkt 1: TP1 (2 / 4,163)
Punkt 2: TP2 (2 / -4,163)


Tangente durch TP1: Y = 1,281·X+1,601
Tangente durch TP2: Y = -1,281·X-1,601


Normale durch TP1: Y = -0,781·X+5,725
Normale durch TP2: Y = 0,781·X-5,725


Länge Brennstrahl TP1-B1: 10,876
Länge Brennstrahl TP1-B2: 4,209
Länge Brennstrahl TP2-B1: 10,976
Länge Brennstrahl TP2-B2: 4,209

Beispiel 3 - Parabel in Scheitellage:

Ein Kegelschnitt sei durch nachfolgende Gleichung definiert:

2·y² = 2·3·x+(1²-1)·x²

bzw.

y² = 3·x

Es sind die allgemeinen Eigenschaften dieses Kegelschnitts, wie auch dessen Eigenschaften an Stelle x = 3 ermitteln zu lassen.

Vorgehensweise und Lösung:

Positionieren Sie Rollbalken a auf den Wert a = 2, Rollbalken p auf den Wert p = 3 und Rollbalken e auf den Wert e = 1, so stellt das Programm eine an die y-Achse tangierende Parabel dar, welche durch o.a. Gleichung beschrieben wird.

Führen Sie daher einen Klick auf den Schalter Punkte aus und geben Sie für den Abszissenwert, an welchem die Parabel untersucht werden soll, die Punktkoordinaten P (3 / 10) ein. Bestätigen Sie mit Ok. Das Programm gibt hierauf nachfolgend aufgeführte Ergebnisse aus:

Gleichung dieses Kegelschnitts in allg. Form: 2·Y²-6·X = 0

Allgemeine Eigenschaften dieses Kegelschnitts:

Scheitelpunkt: S (0 / 0)

Num. Exzentrizität eta: 1
Parameter 2p: 3
Brennpunkt: B (0,75 / 0)


Nach einer Aktivierung der Kontrollkästchen Analyse, Tangenten, Normalen und Brennstrahlen wird für die Eigenschaften des Kegelschnitts an untersuchter Stelle x = 3 angezeigt:


Punkt 1: TP1 (3 / 3)
Punkt 2: TP2 (3 / -3)


Tangente durch TP1: Y = 0,5·X+1,5
Tangente durch TP2: Y = -0,5·X-1,5

Normale durch TP1: Y = -2·X+9
Normale durch TP2: Y = 2·X-9

Länge Brennstrahl TP1-B1: 3,75
Länge Brennstrahl TP1-B2: 3,75

Weitere Screenshots zu diesem Modul

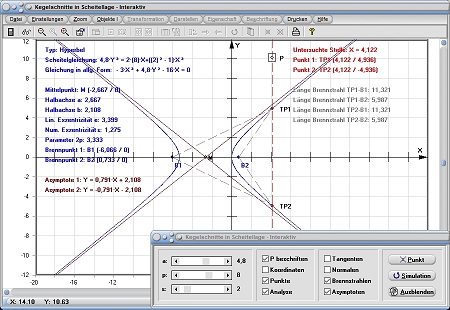

MathProf - Kegelschnitt - Hyperbel - Hauptkreis - Asymptoten - Brennstrahlen - Evolute - Krümmungskreise - Scheitellage - Rechner - Berechnen - Darstellen - Zeichnen
Grafische Darstellung - Beispiel 1

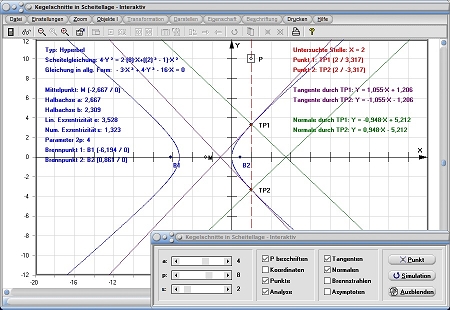

MathProf - Kegelschnitte - Hyperbel - Hauptkreis - Asymptoten - Brennstrahlen - Evolute - Krümmungskreise - Scheitellage - Rechner - Berechnen - Darstellen - Zeichnen
Grafische Darstellung - Beispiel 2

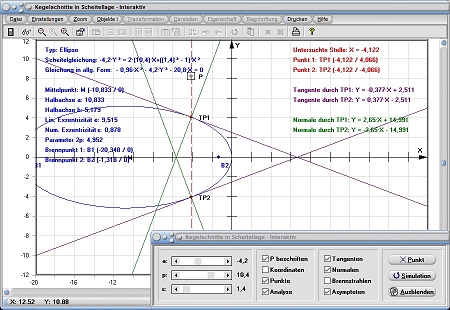

MathProf - Kegelschnitt - Ellipsen - Hauptkreis - Asymptoten - Brennstrahlen - Evolute - Krümmungskreise - Scheitellage - Rechner - Berechnen - Darstellen - Zeichnen
Grafische Darstellung - Beispiel 3

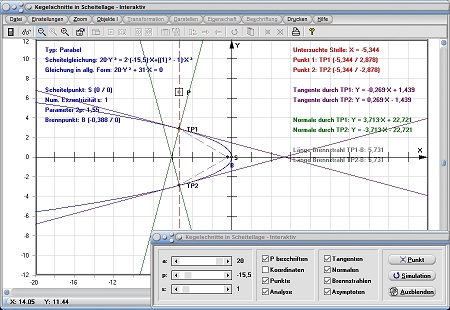

MathProf - Kegelschnitte - Parabeln - Hauptkreis - Asymptoten - Brennstrahlen - Evolute - Krümmungskreise - Scheitellage - Rechner - Berechnen - Darstellen - Zeichnen
Grafische Darstellung - Beispiel 4


Screenshots und Kurzbeschreibungen einiger Module zu entsprechenden Themenbereichen

Eine kleine Übersicht in Form von Bildern und kurzen Beschreibungen über einige zu den einzelnen Fachthemengebieten dieses Programms implementierte Unterprogramme finden Sie unter Screenshots zum Themengebiet Analysis - Screenshots zum Themengebiet Geometrie - Screenshots zum Themengebiet Trigonometrie - Screenshots zum Themengebiet Algebra - Screenshots zum Themengebiet 3D-Mathematik - Screenshots zum Themengebiet Stochastik - Screenshots zum Themengebiet Vektoralgebra sowie unter Screenshots zu sonstigen Themengebieten.

Nützliche Infos zu diesem Themengebiet



Hilfreiche Informationen zu diesem Fachthema sind unter folgenden Adressen zu finden:

Wikipedia - Kegelschnitte
Wikipedia - Hyperbel
Wikipedia - Ellipse
Wikipedia - Parabel


Weitere implementierte Module zum Themenbereich Geometrie


MathProf - Affine Abbildungen - Fixgerade - Abbildungsvorschrift - Komposition von Abbildungen - Transformation - Verkettung - Verketten - Hintereinanderausführung - Matrixdarstellung - Translationsvektor - Affinität - Kollineation - Verkettung von Abbildungen - Koordinaten - Figuren - Ähnlichkeitsabbildung - Ähnlichkeiten - Ähnlichkeitstransformation - Übergangsmatrix - Basiswechsel - Ähnlichkeit - Eigenschaften - Rechner - Berechnen - Zeichnen - DarstellenMathProf - Affine Abbildung - Symmetrie - Bildpunkte - Graph - Zuordnung - Grafisch - Verzerren - Verzerrung - Ursprung - Gerade - Formel - Linear - Parameter - Rotation - Urbild - Punkt - Bild - Grafik - Rechner - Abbildung - Bestimmen - Bestimmung - Untersuchen - Untersuchung - Darstellung - Berechnung - Orthogonale Affinität - Affine Koordinaten - Transformieren - Darstellen - Drehung - Plotter - Rechner - Berechnen - Zeichnen - Darstellen


Achsenabschnittsform einer Geraden - Punkt-Richtungs-Form einer Geraden - Zwei-Punkte-Form einer Geraden - Hessesche Normalenform einer Geraden - Allgemeine Form einer Gerade - Gerade - Gerade - Gerade - Gerade - Interaktiv - Gerade - Punkt - Gerade - Punkt - Interaktiv - Geradensteigung - Kreis - Punkt - Kreis - Punkt - Interaktiv - Kreis - Gerade - Kreis - Gerade - Interaktiv - Kreis - Kreis - Kreis - Kreis - Interaktiv - Kreisausschnitt - Kreissegment - Kreisring - Ellipse - Regelmäßiges Vieleck - Viereck - Allgemeines Viereck – Interaktiv - Satz des Ptolemäus - Satz des Arbelos - Pappus-Kreise - Archimedische Kreise - Hippokrates Möndchen - Varignon-Parallelogramm - Rechteck-Scherung - Polygone - Bewegungen in der Ebene - Affine Abbildung - Analyse affiner Abbildungen - Inversion einer Geraden am Kreis - Inversion eines Kreises am Kreis - Spirolateralkurven - Spiralen im Vieleck - Granvillesche Kurven - Bérard-Kurven - Eikurven - Kegelschnitt - Prinzip - Pyramidenschnitt - Prinzip - Kegelschnitte in Mittelpunktlage - Kegelschnitte in Mittelpunktlage - Interaktiv - Kegelschnitte in achsparalleler Lage - Kegelschnitte in achsparalleler Lage - Interaktiv - Kegelschnitte in Mittelpunktlage - Punkt - Kegelschnitte in Mittelpunktlage - Gerade - Allgemeine Kegelschnitte - Kegelschnitte durch 5 Punkte - Interaktive Geometrie mit Objekten - Winkelmaße - Strahlensatz - Teilungsverhältnis - Konstruktion einer Mittelsenkrechten - Konvexe Hülle - Dreieck - Pyramide - Quader im Raum (3D) - Krummflächig begrenzte Körper (3D) - Ebenflächig und krummflächig begrenzte Körper (3D) - Platonische Körper (3D) - Archimedische Körper (3D) - Spezielle Polyeder (3D) - Selfbuild - Punkte (3D) - Selfbuild - Strecken (3D) - Kreise - Tangenten - Kreisausschnitt - Interaktiv - Kreissegment - Interaktiv - Ellipse - Interaktiv - Regelmäßiges Vieleck - Interaktiv - Rechteck - Interaktiv - Parallelogramm - Interaktiv - Trapez - Interaktiv - Drachenviereck - Interaktiv - Sehnenviereck - Tangentenviereck - Sangaku-Problem - Malfatti-Kreise - Apollonius-Problem - Pappus-Kette - Steinersche Kreiskette - Versiera der Agnesi - Kegelschnitt - Prinzip (3D) - Konstruktion einer Ellipse - Konstruktion einer Parabel - Konstruktion einer Hyperbel - Kegelschnitte in Scheitellage - Kegelschnittgleichungen in Polarkoordinaten - Kegelschnittgleichungen in Polarkoordinaten - Interaktiv - Kegelschnittgleichungen in Parameterform - Interaktiv - Brennpunkte - Brennstrahlen - Allgemeine Kegelschnitte - Interaktiv - Sehnensatz - Sekantensatz - Sehnentangentensatz - Vierte Proportionale - Paarweise senkrechte Schenkel - Goldener Schnitt - Bewegung des Quadrats - Harmonische Teilung - Gerade - Harmonische Teilung - Kreis - Dreieck - Pyramide - Quader im Raum - Interaktiv (3D) - Krummflächig begrenzte Körper - Interaktiv (3D) - Eben- und krummflächig begrenzte Körper  - Interaktiv (3D) - Spezielle Polyeder II (3D) - Koordinatensysteme - Kugeldreieck (3D) - Entfernungen auf der Erde (3D)


Screenshots weiterer Module von MathProf


MathProf - Berührende Kreise - Drei Kreise - Tangierende Kreise - Dreieck - Kreise in einem Kreis - Touching circles - Bild - Darstellung - Berechnen - Darstellen - Rechner - Plotten - Graph - Strecken
MathProf 5.0 - Unterprogramm Soddy-Kreise



MathProf - Parameterkurven - Parametergleichungen - Parameterdarstellung - Funktionen - Parametrisierte Kurven - Kurven - Grafisch - Graph - Darstellen - Plotter - Grafik - Animationen - Simulation - Rechner - Berechnen - Funktionsgraph - 2D - Plotten - Zeichnen - Kurvenplotter - Bild
MathProf 5.0 - Unterprogramm Kurven von Funktionen in Parameterform


Screenshot eines Moduls von PhysProf


PhysProf - Adiabatische Zustandsänderung - Adiabatischer Prozess - Adiabatischer Vorgang - Adiabatische Expansion - Adiabatische Kompression - Zustandsänderungen - Adiabatengleichung - Adiabatenexponent - Thermische Zustandsgleichung -  Volumen - Druck - Temperatur - Diagramm - Adiabatische Arbeit - Expansion - Kompression - Rechner - Berechnen - Gleichung - Simulation - Darstellen - Garfisch - Grafik
PhysProf 1.1 - Unterprogramm Adiabatische Zustandsänderung


Screenshot einer mit SimPlot erstellten Animationsgrafik


SimPlot - Animationen - Präsentationen - Grafiken - Schaubilder - Visualisierung - Programm - Interaktive Grafik - Bilder - Computeranimationen - Infografik - Software - Plotter - Rechner - Computersimulation - Darstellen - Technisch - Datenvisualisierung - Animationsprogramm - Wissenschaft - Technik
SimPlot 1.0 - Grafik-  und Animationsprogramm für unterschiedlichste Anwendungszwecke



Unsere Produkte

Nachfolgend aufgeführt finden Sie Kurzinfos zu den von uns entwickelten Produkten.

I - MathProf 5.0
Mathematik interaktiv

MathProf 5.0 ist ein Programm für alle, die die Aufgabe oder das Ziel haben, sich mathematische Sachverhalte auf einfache Weise zu verdeutlichen. Zudem spricht es diejenigen an, die sich für Mathematik interessieren, oder mathematische Probleme verschiedenster Art zu lösen haben und von grafischen 2D- und 3D-Echtzeitdarstellungen sowie Animationen beeindruckt sind.


Bilder zum Programm MathProf 5.0 - Analysis - Trigonometrie - Algebra - 3D-Mathematik - Vektoralgebra - Geometrie


Es eignet sich insbesondere dafür, um interaktive grafische Untersuchungen sowie numerische Berechnungen zu entsprechenden Fachthemen durchführen zu lassen. Mehr als 300 verschiedene Unterprogramme decken die mathematischen Themenbereiche Analysis, Geometrie, Trigonometrie, Algebra, Stochastik, 3D-Mathematik und Vektoralgebra großflächig ab.


Bilder zum Programm MathProf 5.0 - Analysis - Trigonometrie - Algebra - 3D-Mathematik - Stochastik - Vektoralgebra -

Numerisch - Grafisch - Plotten - Graph


Durch die Nutzbarkeit vieler implementierter grafischer Features bestehen vielseitige gestaltungstechnische Möglichkeiten, ausgegebene Grafiken in entsprechenden Unterprogrammen auf individuelle Anforderungen anzupassen. Durch die freie Veränderbarkeit von Parametern und Koordinatenwerten bei der Ausgabe grafischer Darstellungen, besteht in vielen Modulen zudem die Möglichkeit, Veränderungen an dargestellten Gebilden und Zusammenhängen manuell oder durch die Verwendung automatisch ablaufender Simulationsprozesse in Echtzeit zu steuern und zu analysieren.

Es verfügt über eine umfangreiche Programmhilfe mit ca. 1600 Seiten.


Kurzinfos zu Inhalten einiger Unterprogramme erhalten Sie unter:




Nachfolgend finden Sie ein Video zu einem in MathProf 5.0 unter dem Themenbereich 3D-Mathematik eingebundenen Unterprogramm, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.

Nachfolgend finden Sie ein Video zu einem in MathProf 5.0 unter dem Themenbereich Analysis eingebundenen Unterprogramm, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.
Nachfolgend finden Sie ein Video zu einem in MathProf 5.0 unter dem Themenbereich Vektoralgebra eingebundenen Unterprogramm, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.
Weitere Videos zu einigen in MathProf implementierten Modulen finden Sie, indem Sie den Reiter MathProf-Videos wählen, oder durch einen Klick auf die nachfolgend dargestellte Schaltfläche.

Zu den Videos zu MathProf

5.0




II - PhysProf 1.1
Physik interaktiv


PhysProf 1.1 ist ein Programm für alle, die die Aufgabe oder das Ziel haben, sich physikalische Gesetzmäßigkeiten und Gegebenheiten zu verdeutlichen. Es spricht alle an, die sich für die Ergründung physikalischer Prozessabläufe und derartige Zusammenhänge interessieren. In zahlreichen Unterprogrammen besteht die Möglichkeit, Veränderungen von Einflussgrößen manuell, oder durch die Ausgabe automatisch ablaufender Simulationsprozesse in Echtzeit zu steuern und zu analysieren. Inhaltlich umfasst es ca. 70 verschiedene Unterprogramme zu den Fachthemenbereichen Mechanik, Elektrotechnik, Thermodynamik und Optik.


Bilder zum Programm PhysProf 1.1 - Mechanik - Elektrotechnik - Thermodynamik - Optik


Durch die Benutzung dieses Programms wird es ermöglicht, bereits bekannte Fachthemeninhalte aufzuarbeiten und entsprechende Sachverhalte numerisch wie auch grafisch zu analysieren. Mittels der freien Veränderbarkeit der Parameter von Einflussgrößen bei der Ausgabe grafischer Darstellungen besteht in vielen Unterprogrammen die Möglichkeit, Veränderungen an dargestellten Zusammenhängen manuell oder durch die Anwendung automatisch ablaufender Simulationsprozesse in Echtzeit zu steuern und zu analysieren.

Es verfügt über eine umfangreiche Programmhilfe mit ca. 300 Seiten.


Eine Übersicht aller in PhysProf 1.1 zur Verfügung stehender Programmteile finden Sie im PhysProf - Inhaltsverzeichnis, oder durch einen Klick auf die nachfolgend dargestellte Schaltfläche.

Zum Inhaltsverzeichnis von PhysProf 1.1

Kurzinfos zu Inhalten einiger Unterprogramme von Physprof 1.1 erhalten Sie unter:


Nachfolgend finden Sie ein Video zu einem in PhysProf 1.1 unter dem Themenbereich Mechanik eingebundenen Unterprogramm, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.

Nachfolgend finden Sie ein Video zu einem in PhysProf 1.1 unter dem Themenbereich Thermodynamik eingebundenen Unterprogramm, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.

Nachfolgend finden Sie ein Video zu einem in PhysProf 1.1 unter dem Themenbereich Elektrotechnik eingebundenen Unterprogramm, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.

Weitere Videos zu einigen in PhysProf implementierten Modulen finden Sie, indem Sie den Reiter PhysProf-Videos wählen, oder durch einen Klick auf die nachfolgend dargestellte Schaltfläche.

Zu den Videos zu PhysProf 1.1







III - SimPlot 1.0
Visualisierung und Simulation interaktiv


SimPlot 1.0 ist eine Anwendung, welche es unter anderem durch interaktiv erstellbare Präsentationen ermöglicht, sich Sachverhalte aus vielen technischen, wissenschaftlichen und anderen Bereichen grafisch darstellen und diese multifunktional sowohl statisch, wie auch in Form bewegter Grafiken ausgeben zu lassen. Das Programm erlaubt die Erstellung von Gebilden mit zweidimensionalen grafischen Objekten, welche als geometrische Figuren und Bilder zur Verfügung stehen.

Es bietet zudem die Möglichkeit, Zusammenhänge im Bereich der Planimetrie auf einfache Weise interaktiv zu analysieren. Unter anderem wird es ermöglicht, mit erzeugten Gebilden geometrische Transformationen durchzuführen und diesen automatisch ablaufende Bewegungs- und Verformungsprozesse zuzuweisen.


Bilder zum Programm SimPlot 1.0 - Zweidimensionale Grafiken, Simulationen und

Animationen für unterschiedlichste Anwendungsbereiche


SimPlot kann sowohl zur Erstellung von Infografiken, zur dynamischen Datenvisualisierung, zur Auswertung technisch-wissenschaftlicher Zusammenhänge sowie zur Erzeugung bewegter Bilder für verschiedenste Anwendungsbereiche eingesetzt werden. Neben der Bereitstellung vieler mathematischer Hilfsmittel und zusätzlicher Unterprogramme erlaubt es auch die Einblendung von Hilfslinien zur Echtzeit, welche dienlich sind, um sich relevante Sachverhalte und Zusammenhänge unmittelbar begreiflich zu machen.

Dieses Programm verfügt über eine umfangreiche Programmhilfe mit ca. 900 Seiten.

Eine Inhaltsübersicht dessen finden Sie unter SimPlot - Inhaltsverzeichnis, oder durch einen Klick auf die nachfolgend dargestellte Schaltfläche.

Zum

Inhaltsverzeichnis von SimPlot 1.0

Beispiele einiger mit Simplot 1.0 erzeugter Grafiken finden Sie unter Beispiele, oder durch einen Klick auf die nachfolgend dargestellte Schaltfläche.

Zu Beispielen von SimPlot 1.0

Nachfolgend finden Sie ein Video zu einer mit SimPlot 1.0 erstellten Animationsgrafik, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.

Nachfolgend finden Sie ein Video zu einer mit SimPlot 1.0 erstellten Animationsgrafik, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.

Nachfolgend finden Sie ein Video zu einer mit SimPlot 1.0 erstellten Animationsgrafik, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.

Weitere Videos zu einigen mit SimPlot erzeugten Animationen finden Sie unter SimPlot-Videos, oder durch einen Klick auf die nachfolgend dargestellte Schaltfläche.

Zu den Videos zu SimPlot 1.0
