Modul Kegelschnitt - Prinzip

---


Das Unterprogramm [Geometrie] - [Kegel- und Pyramidenschnitt (Prinzip)] - Kegelschnitt - Prinzip (3D) ermöglicht es, sich die beim Schnitt eines Kegels im Raum entstehenden Kurven darstellen zu lassen.





Kegelschnitte sind ebene Kurven, die beim Schnitt eines geraden Kegels mit Ebenen entstehen. Zu ihnen gehören u.a. Kreis, Ellipse, Hyperbel und Parabel.

Ein Ellipsenabschnitt (-segment) kann entstehen, wenn die Ebene die Grundfläche des Kegels schiefwinklig schneidet. Der Kegelschnitt stellt eine Parabel dar, wenn der Neigungswinkel der Schnittebene genau dem Neigungswinkel der Seitenlinie des Kegels gegen die Grundrissebene entspricht. Eine Hyperbel entsteht, wenn der Neigungswinkel gegen die Grundrissebene größer ist als der Neigungswinkel der Seitenlinie gegen die Grundrissebene.

In diesem Modul können Sie sich diese Zusammenhänge anhand einer dreidimensonalen Darstellung veranschaulichen. Es wird ein Doppelkegel dargestellt, welcher der Bedingung genügt:



Schnittebenen werden durch Gleichungen der Form ax+by+cz = d beschrieben.

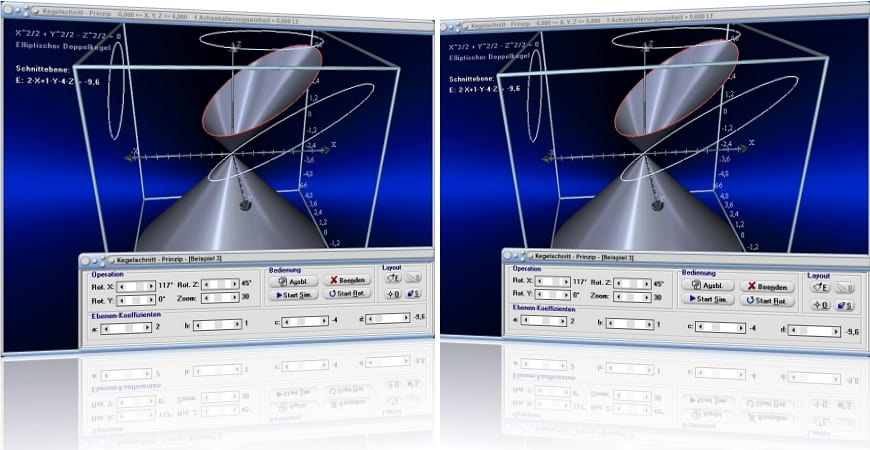

Das Programm bildet die entstehende Schnittkurve auf dem dargestellten Kegel ab
und projiziert diese auf die, zu den Koordinatenebenen parallel liegenden, Ebenen.



Um sich Schnittkurven von Ebenen und Doppelkegeln darstellen zu lassen, sollten Sie Folgendes ausführen:


1. Aktivieren Sie den Menüpunkt Grafische Analyse / Vorgabeeinstellung (voreingestellt).

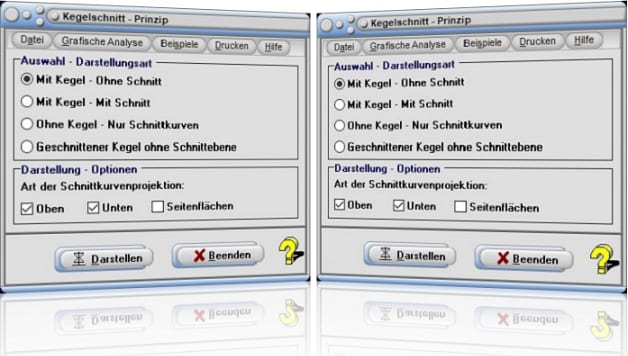

2. Legen Sie durch die Aktivierung des entsprechenden Kontrollschalters fest, in welcher Form die Darstellung ausgegeben werden soll. Es stehen zur Auswahl:

   Mit Kegel - Ohne Schnitt:
   Darstellung des Kegels und der Schnittebene, sowie Anzeige des Schnittkurvenverlaufs, ohne die Durchführung eines Schnitts des Kegels.

   Mit Kegel - Mit Schnitt:
   Darstellung des Kegels und der Schnittebene, sowie Anzeige des Schnittkurvenverlaufs, bei Durchführung eines Schnitts des Kegels.

   Ohne Kegel - Nur Schnittkurven:
   Ausschließliche Darstellung der Schnittebene und des Schnittkurvenverlaufs.

   Geschnittener Kegel ohne Schnittebene:
   Darstellung des Kegels ohne Schnittebene, sowie Anzeige des Schnittkurvenverlaufs, bei Durchführung eines Schnitts des Kegels.

3. Wählen Sie durch die Aktivierung der entsprechenden Kontrollkästchen die Art der zu verwendenden Schnittkurvenprojektion. Deren Bezeichnungen haben folgende Bedeutung:

   Oben: Projektion der entstehenden Schnittkurve an eine oben, parallel zur entsprechenden Koordinatenebene, liegende Ebene
   Unten: Projektion der entstehenden Schnittkurve an eine unten, parallel zur entsprechenden Koordinatenebene, liegende Ebene
   Seitenflächen: Projektion der entstehenden Schnittkurve an alle seitlich, parallel zur entsprechenden Koordinatenebene, liegenden Ebenen

4. Bedienen Sie die Schaltfläche Darstellen.

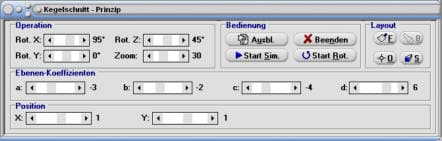

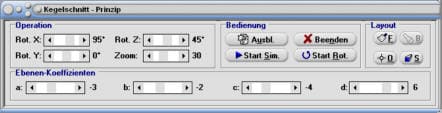

5. Benutzen Sie die auf dem Bedienformular zur Verfügung stehenden Schieberegler a, b, c und d um die Koeffizientenwerte der dargestellten Schnittebene der Form ax+by+cz = d zu verändern.

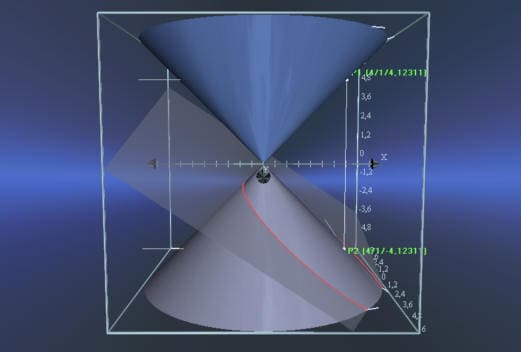

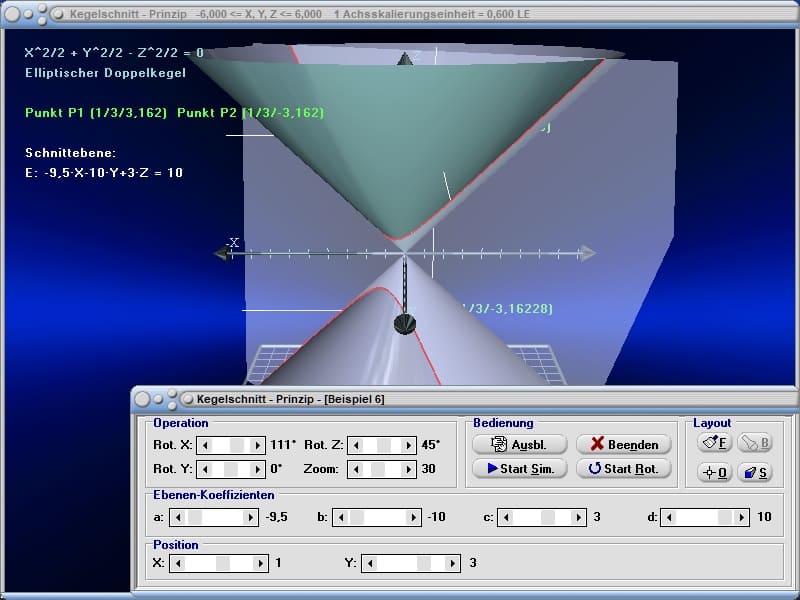

Das Programm ermöglicht die Abtastung der Kontur einer dargestellten Fläche und somit die Analyse von Koordinatenwerten. Hierfür stehen die Rollbalken mit den Bezeichnungen X und Y zur Verfügung, mit welchen Sie die Abtastposition auf der Kontur der Fläche in zwei Richtungen steuern können. Die Koordinatenwerte werden an der entsprechenden Position ausgegeben. Ist an der untersuchten Stelle kein Kegelschnitt definiert, oder liegt der zu analysierende Bereich außerhalb des eingestellten Darstellungsbereichs, so wird dies angezeigt.

Um eine Wertebereichsanalyse durchzuführen, aktivieren Sie vor Aufruf der Darstellung den Menüeintrag Grafische Analyse / Koordinatenwertanalyse. Um diesen Modus wieder auszuschalten, wählen Sie den Menüeintrag Grafische Analyse / Vorgabeeinstellung.




Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.


Grundlegendes zum Umgang mit dem Programm bei der Ausgabe dreidimensionaler grafischer Darstellungen erfahren Sie unter Dreidimensionale Grafiken - Handling. Wie Sie das Layout einer 3D-Darstellung konfigurieren können, erfahren Sie unter 3D-Layoutkonfiguration.

Flächen 2. Ordnung (3D)
Flächen 2. Ordnung - Interaktiv 3D)

Es gilt, sich den Schnittkurvenverlauf ausgeben zu lassen, der entsteht, wenn ein Kegel, der durch die Gleichung



beschrieben wird, von einer Ebene geschnitten wird, welche durch die Gleichung -3·x-4·z = 5 definiert ist.

Das Programm stellt einen Doppelkegel dar, dessen Punkte die o.a. Gleichungsbedingung erfüllen.

Aktivieren Sie das Kontrollkästchen Seitenflächen auf dem Hauptformular des Unterprogramms und bedienen Sie die Schaltfläche Darstellen.

Positionieren Sie nun die auf dem Bedienformular verfügbaren Rollbalken a, b, c und d auf die Werte a = -3, b = 0, c = -4 und d = 5, so stellt das Programm die Kurve (rot) dar, welche durch den Schnitt dieses Kegels und der definierten Ebene -3·x-4·z = 5 beschrieben wird.

Zudem projiziert es diesen Schnittkurvenverlauf an die Seitenflächen, die den Darstellungsbereich begrenzen. Es ist zu erkennen, dass es sich bei diesem Schnittkurvenverlauf um eine Ellipse handelt.

Wird der Koeffizient a der Gleichung der Schnittebene durch Positionierung des Rollbalkens a auf den Wert a = 7 eingestellt, so wird der Doppelkegel von einer Ebene geschnitten, welche durch die Gleichung 7·x-4·z = 5 beschrieben werden kann und der Darstellung kann entnommen werden, dass es sich bei diesem Schnittkurvenverlauf um eine Hyperbel handelt.

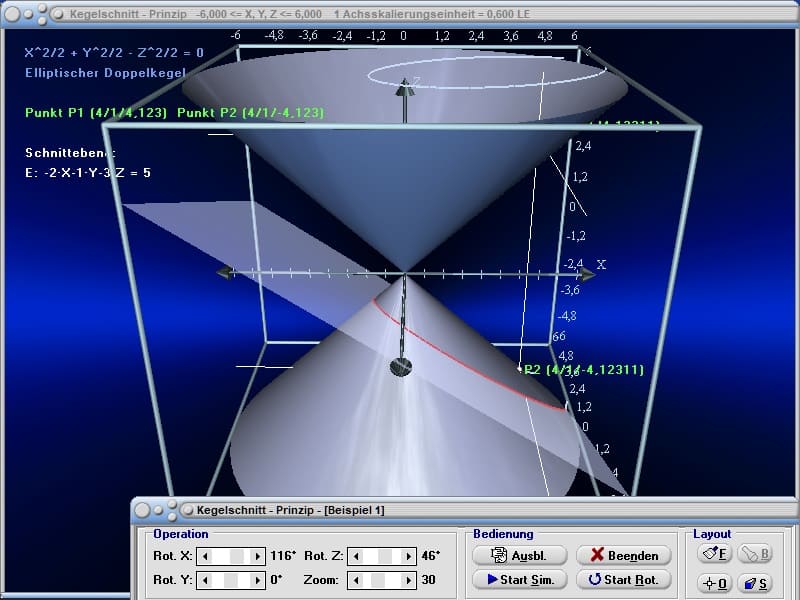

Grafische Darstellung - Beispiel 1

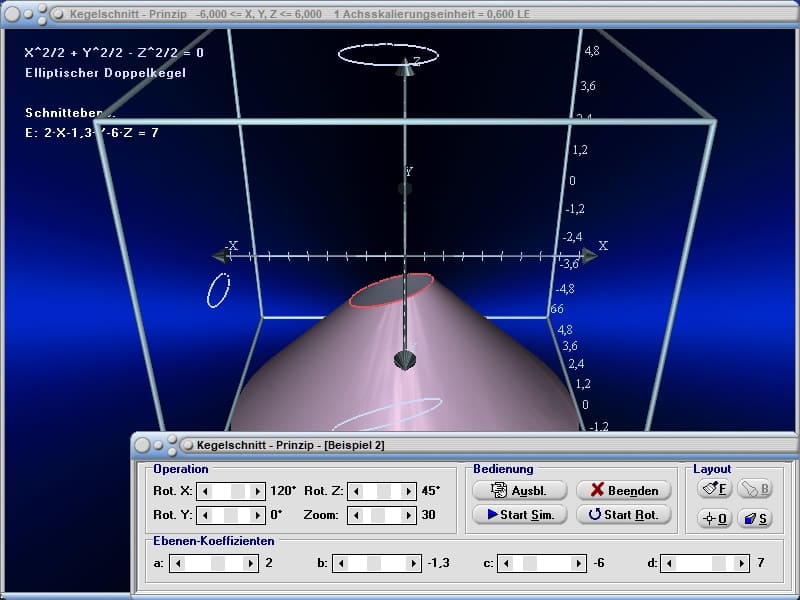

Grafische Darstellung - Beispiel 2

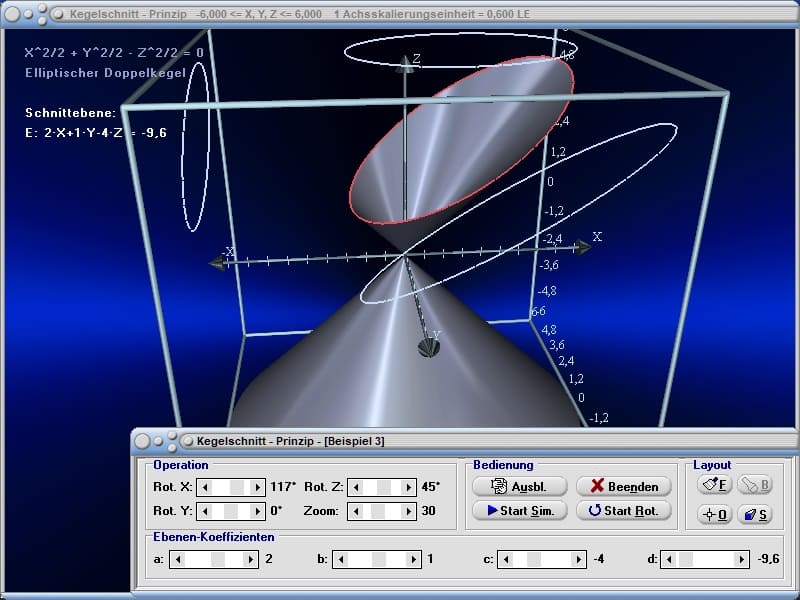

Grafische Darstellung - Beispiel 3


Grafische Darstellung - Beispiel 4

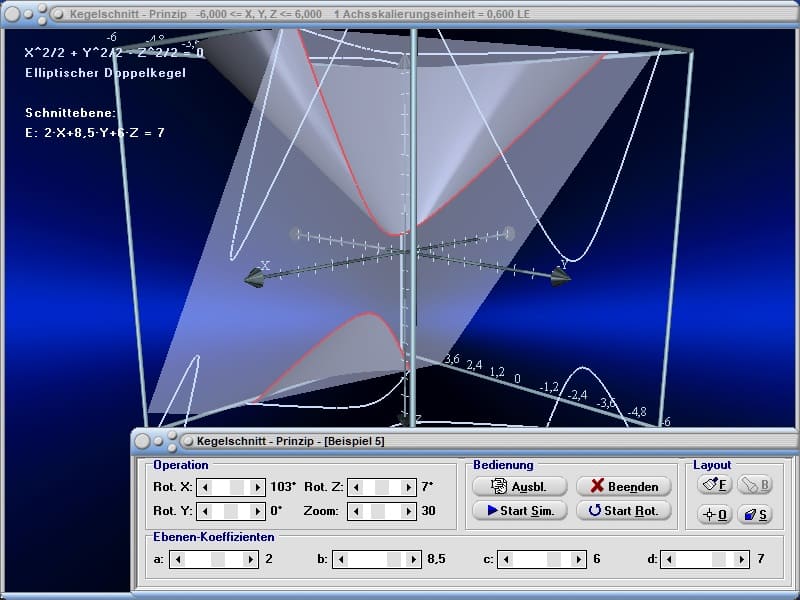

Grafische Darstellung - Beispiel 5
