Modul Ellipse

---

Im Unterprogramm [Geometrie] - [Ellipse - Vieleck] - Ellipse können Berechnungen mit Ellipsen durchgeführt werden.



Eine Ellipse ist der geometrische Ort aller Punkte, für welche die Summe der Entfernungen von zwei festen Punkten, den Brennpunkten, konstant und gleich der großen Achse der Ellipse ist.

Zur Berechnung von Ellipsen sind die Werte für zwei der sechs nachfolgend aufgeführten Größen einzugeben:

• Große Halbachse a der Ellipse
• Kleine Halbachse b der Ellipse
• Lineare Exzentrizität e der Ellipse
• Numerische Exzentrizität ε der Ellipse
• Fläche A der Ellipse
• Halbparameter p der Ellipse

Optional besteht die Möglichkeit den Mittelpunkt und den Drehwinkel der Ellipse festzulegen.

Das Programm ermittelt die Werte o.a. Größen, für welche keine Zahlenwerte eingegeben wurden. Zudem wird ausgegeben:

• Umfang der Ellipse u
• Brennpunkte der Ellipse


Nachfolgend aufgeführt sind einige Formeln, welche zur Berechnung der Werte entsprechender Größen einer Ellipse relevant sind.

Lineare Exzentrizität: e = √a² - b²
Numerische Exzentrizität: ε = e / a
Flächeninhalt: A = π·a·b
Umfang (genähert): U = π·(a+b)·[1 + 3((a-b)/(a+b))² / (10+√4-3((a-b)/(a+b))² )]

mit:
a: Große Halbachse
b: Kleine Halbachse


Gehen Sie folgendermaßen vor, um Berechnungen mit Ellipsen durchführen zu lassen:

1. Geben Sie die Werte für zwei der sechs Größen in die linksseitig zur Verfügung stehenden Felder ein. Werte für den Eigendrehwinkel der Ellipse, sowie deren Mittelpunkt definieren Sie in den Feldern mit den Bezeichnungen MPx, MPy und Drehw. Bedienen Sie ggf. zuvor die Schaltfläche Löschen.

2. Nach einem Klick auf die Schaltfläche Berechnen werden die Ergebnisse in der Tabelle ausgegeben.

3. Möchten Sie sich die entsprechende Ellipse grafisch darstellen lassen, so bedienen Sie die Schaltfläche Darstellen.

Können durch die Eingaben von Zahlenwerten keine Ergebnisse ermittelt werden, so erhalten Sie eine entsprechende Fehlermeldung. Die Schaltfläche Darstellen ist ausschließlich nach einer zuvor erfolgreich durchgeführten Berechnung bedienbar.



Mit Hilfe dieses Programms lassen sich unter anderem Grafiken für Arbeitsblätter zur nichtkommerziellen Nutzung für Unterrichtszwecke erstellen. Beachten Sie hierbei jedoch, dass jede Art gewerblicher Nutzung dieser Grafiken und Texte untersagt ist und dass Sie zur Verfielfältigung hiermit erstellter Arbeitsblätter und Unterrichtsmaterialien eine schriftliche Genehmigung des Autors (unseres Unternehmens) benötigen.

Diese kann von einem registrierten Kunden, der im Besitz einer gültigen Softwarelizenz für das entsprechende Programm ist, bei Bedarf unter der ausdrücklichen Schilderung des beabsichtigten Verfielfältigungszwecks sowie der Angabe der Anzahl zu verfielfältigender Exemplare für das entsprechende Arbeitsblatt unter der auf der Impressum-Seite dieses Angebots angegebenen Email-Adresse eingeholt werden. Es gelten unsere AGB.



Dieses Programm eignet sich neben seinem Einsatz als Berechnungs- bzw. Grafikprogramm zudem zum Lernen, zur Aneignung entsprechenden Fachwissens, zum Üben sowie zum Lösen verschiedener Aufgaben zum behandelten Fachthema. Durch seine einfache interaktive Handhabbarkeit bietet es die auch Möglichkeit der Durchführung unterschiedlicher Übungen hierzu. Oftmals lassen sich hiermit auch die Lösungen von Übungsaufgaben durch benutzerdefinierte Festlegungen und Eingaben numerisch oder grafisch ermitteln bzw. auswerten. Erlernte Fertigkeiten können somit auf einfache Weise untersucht werden. Implementierte Beispiele zu Sachverhalten erlauben die Bezugnahme zum entsprechenden Fachthema.




Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.

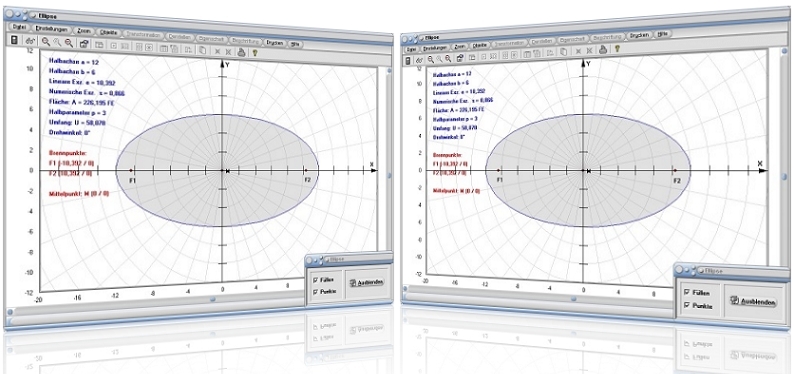

Auf dem Bedienformular, welches durch Anklicken im obersten schmalen Bereich und bei Gedrückthalten der linken Maustaste verschiebbar ist, können Sie u.a. durch die Aktivierung bzw. Deaktivierung der entsprechenden Kontrollkästchen folgende zusätzliche Einstellungen vornehmen:

• Füllen: Farbfüllung der Ellipse ein-/ausschalten
• Punkte: Darstellung der Brennpunkte und des Mittelpunkts der Ellipse ein-/ausschalten



Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben. Wie Sie das Layout einer 2D-Darstellung konfigurieren können, erfahren Sie unter Layoutkonfiguration. Methoden zur Implementierung und zum Umgang mit grafischen Objekten werden unter Implementierung und Verwendung grafischer Objekte behandelt.





Kegelschnitte in Mittelpunktlage

Kegelschnitte in Mittelpunktlage–Interaktiv




Von einer Ellipse sind folgende Werte bekannt:

Große Halbachse: a = 4

Kleine Halbachse: b = 0,5



Mittelpunkt: M (0;0)

Drehwinkel: 0°


Nach Eingabe dieser in die entsprechenden Felder und einer Bedienung der Schaltfläche Berechnen, erhalten Sie die Werte für die restlichen Eigenschaften der Ellipse:

Halbparameter: p = 0,063



Lineare Exzentrizität: e = 3,969

Numerische Exzentrizität: ε = 0,992



Brennpunkt: F1 (-3,969 / 0)

Brennpunkt: F2 (3,969 / 0)



Fläche: A = 6,283 FE

Umfang: U = 16,024

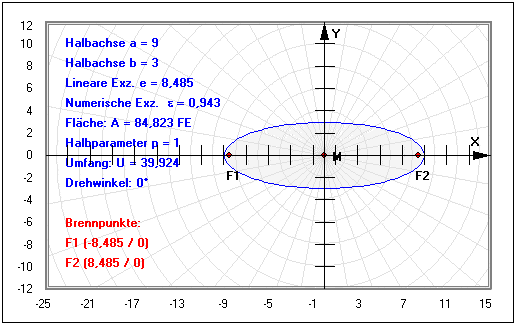

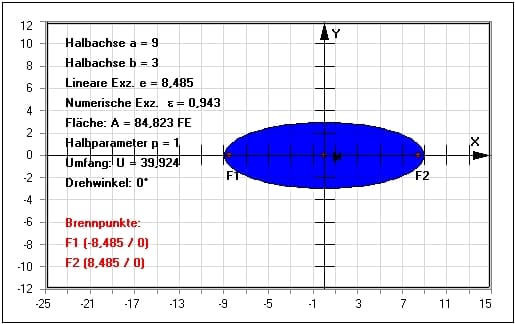

Grafische Darstellung - Beispiel 1

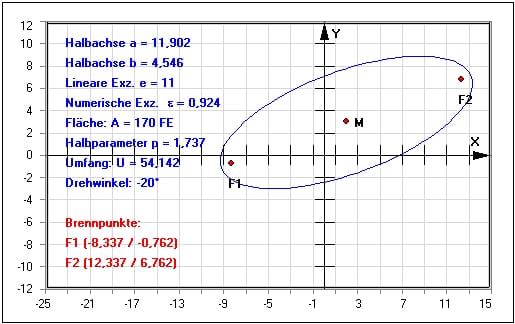

Grafische Darstellung - Beispiel 2

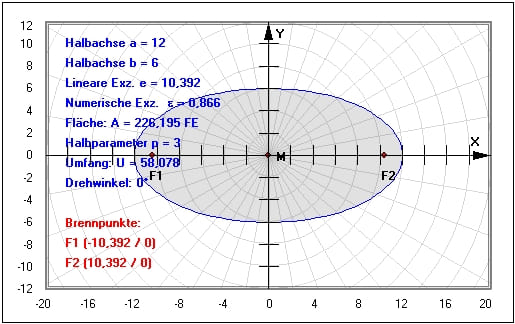

Grafische Darstellung - Beispiel 3

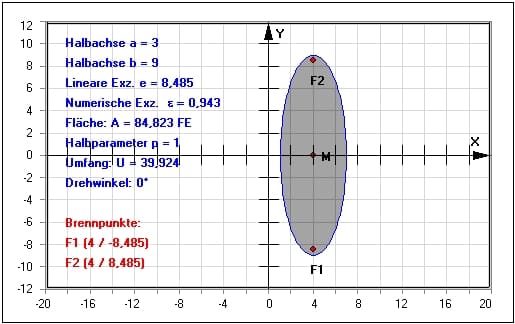

Grafische Darstellung - Beispiel 4


Eine kleine Übersicht in Form von Bildern und kurzen Beschreibungen über einige zu den einzelnen Fachthemengebieten dieses Programms implementierte Unterprogramme finden Sie unter Screenshots zum Themengebiet Analysis - Screenshots zum Themengebiet Geometrie - Screenshots zum Themengebiet Trigonometrie - Screenshots zum Themengebiet Algebra - Screenshots zum Themengebiet 3D-Mathematik - Screenshots zum Themengebiet Stochastik - Screenshots zum Themengebiet Vektoralgebra sowie unter Screenshots zu sonstigen Themengebieten.




Hilfreiche Informationen zu diesem Fachthema sind unter Wikipedia - Ellipse zu finden.


Achsenabschnittsform einer Geraden - Punkt-Richtungs-Form einer Geraden - Zwei-Punkte-Form einer Geraden - Hessesche Normalenform einer Geraden - Allgemeine Form einer Gerade - Gerade - Gerade - Gerade - Gerade - Interaktiv - Gerade - Punkt - Gerade - Punkt - Interaktiv - Geradensteigung - Kreis - Punkt - Kreis - Punkt - Interaktiv - Kreis - Gerade - Kreis - Gerade - Interaktiv - Kreis - Kreis - Kreis - Kreis - Interaktiv - Kreisausschnitt - Kreissegment - Kreisring - Regelmäßiges Vieleck - Viereck - Allgemeines Viereck – Interaktiv - Satz des Ptolemäus - Satz des Arbelos - Pappus-Kreise - Archimedische Kreise - Hippokrates Möndchen - Varignon-Parallelogramm - Rechteck-Scherung - Soddy-Kreise - Polygone - Bewegungen in der Ebene - Affine Abbildung - Analyse affiner Abbildungen - Inversion einer Geraden am Kreis - Inversion eines Kreises am Kreis - Spirolateralkurven - Spiralen im Vieleck - Granvillesche Kurven - Bérard-Kurven - Eikurven - Kegelschnitt - Prinzip - Pyramidenschnitt - Prinzip - Kegelschnitte in Mittelpunktlage - Kegelschnitte in Mittelpunktlage - Interaktiv - Kegelschnitte in achsparalleler Lage - Kegelschnitte in achsparalleler Lage - Interaktiv - Kegelschnitte in Mittelpunktlage - Punkt - Kegelschnitte in Mittelpunktlage - Gerade - Allgemeine Kegelschnitte - Kegelschnitte durch 5 Punkte - Interaktive Geometrie mit Objekten - Winkelmaße - Strahlensatz - Teilungsverhältnis - Konstruktion einer Mittelsenkrechten - Konvexe Hülle - Dreieck - Pyramide - Quader im Raum (3D) - Krummflächig begrenzte Körper (3D) - Ebenflächig und krummflächig begrenzte Körper (3D) - Platonische Körper (3D) - Archimedische Körper (3D) - Spezielle Polyeder (3D) - Selfbuild - Punkte (3D) - Selfbuild - Strecken (3D)

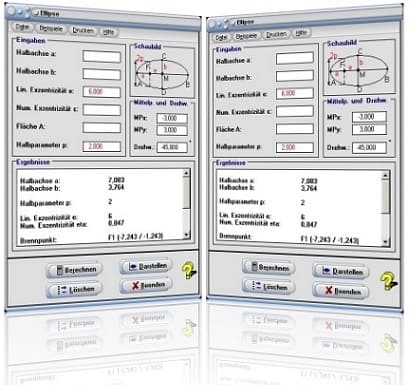

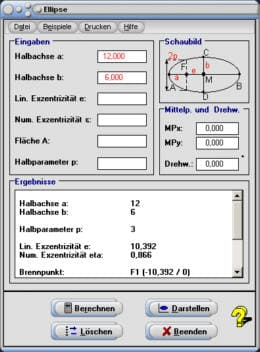

Startfenster des Unterprogramms Ellipse

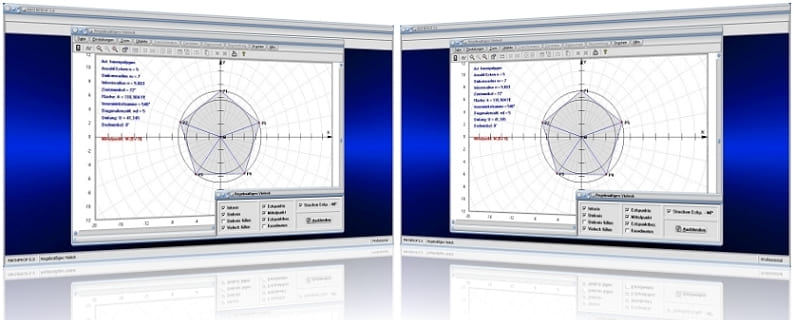

MathProf 5.0 - Unterprogramm Regelmäßiges Vieleck

---
