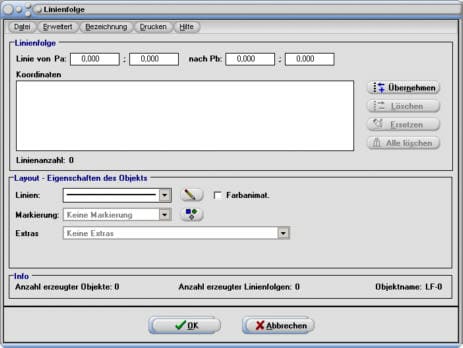

Nach der Wahl des entsprechenden Menüpunkts bzw. Popupeintrags wird das im Folgenden gezeigte Fenster zur Erzeugung bzw. Bearbeitung eines derartigen Objekts zur Verfügung gestellt.

SimPlot - Interaktive Animationssoftware


Weitere relevante Seiten zu diesem Programm


Durch die Ausführung eines Klicks auf die nachfolgend gezeigte Schaltfläche gelangen Sie zur Startseite dieser Homepage.

Zur Startseite dieser Homepage

Durch die Ausführung eines Klicks auf die nachfolgend gezeigte Schaltfläche gelangen Sie zur Videoauswahl zu SimPlot 1.0.

Zu den Videos zu SimPlot 1.0

Durch die Ausführung eines Klicks auf die nachfolgend gezeigte Schaltfläche können Sie eine kostenlose Demoversion des Programms SimPlot 1.0 herunterladen.

Zum Download der Demoversion von SimPlot 1.0


Themen und Stichworte zu diesem Modul:

Linienfolge - Erstellen - Erzeugen - Grafik - Darstellen - Bild - Diagramme - Schaubilder - Graph - Plotten - Zeichnen - Darstellung - Zeichnung - Markieren - Markierung - Koordinaten - Bewegen - Drehen - Spiegeln - Rotieren


Durch die Ausführung eines Klicks auf die nachfolgend gezeigte Schaltfläche gelangen Sie zum Inhaltsverzeichnis der in SimPlot 1.0 implementierten Module bzw. zur Bestellseite für das Programm.

Zum Inhaltsverzeichnis von SimPlot 1.0  SimPlot 1.0 bestellen


Objekt Linienfolge


Simplot - Linienfolge - Linien - Plotten - Zeichnen - Farbe - Stil - Punkte - Markierung - Plotter - Darstellen

Namenskürzel: LF



 Numerische Grundeigenschaften

 Beschreibung

 Pa

 Koordinatenwerte der Anfangspunkte Pa (xa;ya) einer Linie der
 Linienfolge.

 Pb

 Koordinatenwerte der Endpunkte Pb (xb;yb) einer Linie der
 Linienfolge.



Relevante Koordinatenwerte zur Festlegung der Punkte der Linienfolge sind in den dafür vorgesehenen Feldern festzulegen. Diese werden nach einer Bedienung der Schaltfläche Übernehmen in die Liste eingetragen. Ist ein Eintrag in der Liste zu löschen, so ist die Schaltfläche Löschen zu benutzen. Soll ein bereits eingetragener Wert geändert werden, so ist der entsprechende Eintrag in der Liste zu fokussieren und hierauf der neue Wert in das dafür zur Verfügung stehende Feld einzugeben. Nach einer Bedienung der Schaltfläche Ersetzen wird dieser ersetzt. Um alle Einträge gleichzeitig zu löschen, kann die Schaltfläche Alle löschen verwendet werden.

Das Speichern eingegebener Koordinatenwerte kann über den Menüeintrag Datei - Speichern durchgeführt werden. Um bereits gespeicherte Koordinatenwerte wieder zu laden, benutzen Sie den Menüeintrag Datei - Öffnen. Beim Öffnen einer Datei werden bereits eingegebene Werte durch die Dateidaten überschrieben! Zudem besteht die Möglichkeit die Koordinatenwerte der Punkte in einer Excel-Tabelle zu definieren. Die Zahlenwerte sind nach folgendem Schema in der 4-spaltigen Excel-Tabelle festzulegen: In den Spalten A und B der Excel-Tabelle sind die Werte für die Koordinaten der Punkte Pa (von) und in Spalte C und D die Koordinatenwerte der Punkte Pb (nach) zu definieren. Mit der Eingabe der Daten ist in den obersten Feldern der entsprechenden Spalten zu beginnen. Nachdem die Tabellenwerte in einer Datei gespeichert wurden, kann bei Bedarf der Menüeintrag Datei - Excel-Daten importieren verwendet werden. Eingelesen werden hierauf alle Werte bis zum ersten leeren Feld der Excel-Tabellen-Spalte.



Extras - Übersicht



 Zur Verfügung stehende Extras

 I - Eine Parallele ohne Füllung

 II - Eine Parallele mit Füllung

 III - Umrahmung ohne Linie ohne Füllung

 IV - Umrahmung ohne Linie mit Füllung

 V - Umrahmung mit Linie ohne Füllung

 VI - Umrahmung mit Linie mit Füllung

 VII - Schar



Details zu den zur Verfügung stehenden Extras



 Extras

 Beschreibung - Eigenschaften - Methoden

 I - Eine Parallele ohne Füllung

 Abst.: Abstand der Parallelen.

 Layout: Layout der Umrahmung.

 II - Eine Parallele mit Füllung

 Abst.: Abstand der Parallelen.

 Füllfarbe und Schraffurart des Bereichs zwischen den Parallelen.

 Layout: Layout der Umrahmung.

 III - Umrahmung ohne Linie
 ohne Füllung

 Breite:  Breite der Umrahmung.

 Abrundung: Ein- bzw. Ausschalten der Abrundung der Umrahmung

 Layout: Layout der Umrahmung.

 IV - Umrahmung ohne Linie
 mit Füllung

 Breite: Breite der Umrahmung.

 Abrundung: Ein- bzw. Ausschalten der Abrundung der Umrahmung

 Füllfarbe und Schraffurart der Umrahmung.

 Layout: Layout der Umrahmung.

 V - Umrahmung mit Linie ohne
 Füllung

 Breite: Breite der Umrahmung.

 Abrundung: Ein- bzw. Ausschalten der Abrundung der Umrahmung

 Layout: Layout der Umrahmung.

 VI - Umrahmung mit Linie mit
 Füllung

 Breite: Breite der Umrahmung.

 Abrundung: Ein- bzw. Ausschalten der Abrundung der Umrahmung

 Füllfarbe und Schraffurart der Umrahmung.

 Layout: Layout der Umrahmung.

 VII - Schar

 Anzahl: Anzahl der Parallelen der Schar.

 Abstand: Abstand der Parallelen der Schar.

 Verbinden: Ein- bzw. Ausschalten der Darstellung von Verbindungslinien
 zwischen einzelnen Linien der Linienfolge.

 Punkte: Ein- bzw. Ausschalten der Darstellung von Punktmarkierungen
 sowie Festlegung derer Füllfarbe und Größe.

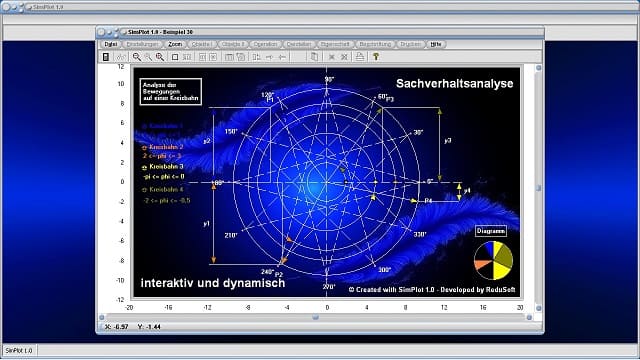

Screenshots einiger Projekte, welche mit SimPlot erzeugt wurden



SimPlot - Software - Programm -Grafisch - Grafiken - Plotten - Darstellen - Physikalisch - Mathematisch - Technisch - Zusammenhänge - Analyse  - Anwendung - Physik - Darstellen - Illustration - Illustrieren
Visualisierung - Beispiel 1

SimPlot - Aufzeichung - Animationen - Kurven - Grafisch - Grafiken - Plotten - Prozessablauf - Bewegen - Krummlinige Bewegung - Dynamisiert - Bild - Bilder - Infografiken - Wissen - Wissenschaft

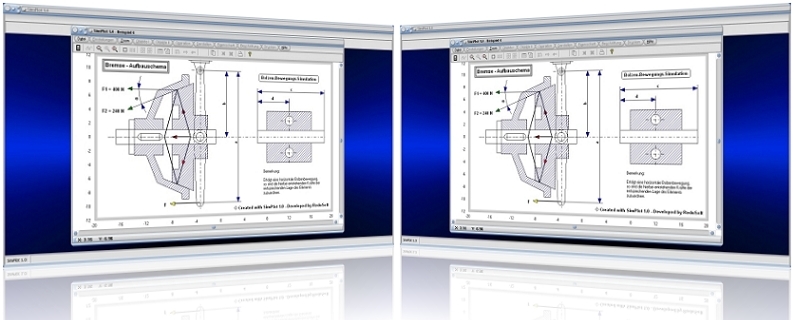

Visualisierung - Beispiel 2

SimPlot - Rotieren - Bahn - Ellipse - Nichtlineare Bewegung - Rotation - Simulation - Bewegung - Physikalisch - Mathematisch - Plotten
Visualisierung - Beispiel 3


SimPlot - Software - Vorgang - Vorgänge - Animiert - Technisch - Erstellung - Darstellen - Simulator - Ausführen - Grafisch - Grafik - Plotter - Programm

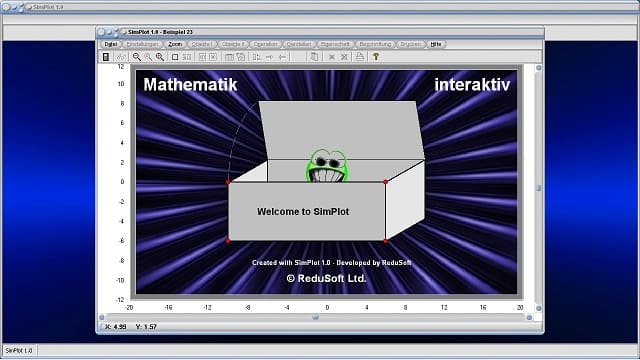

Visualisierung - Beispiel 4


SimPlot - Bilder - Kippen - Drehen - Simulieren - Programm - Software - Animiert  - Animationsgrafiken - Animationsprogramm - Technische Animationen

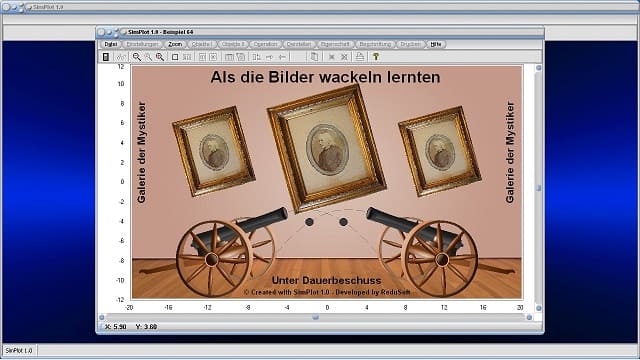

Visualisierung - Beispiel 5
