Kathetensatz

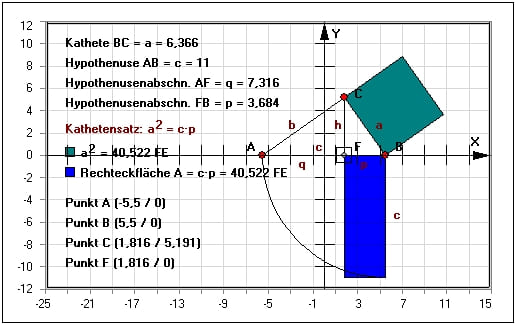

MathProf - Kathetensatz - Scherung - Definition - Flächeninhalt - Rechteck - Formel - Plot - Beweis - Flächensätze - Darstellung - Berechnung - Erklärung - Beschreibung - Berechnen - Winkel - Darstellen - Graph - Zeichnen - Animation - Beispiel - Grafisch - Bild - Grafik - Rechner
Modul Kathetensatz



Im Unterprogramm [Trigonometrie] - Kathetensatz können Untersuchungen zum Kathetensatz (aus der Satzgruppe des Euklid) durchgeführt werden.



MathProf - Kathetensatz - Dreieck - Beweis - Fläche - Flächeninhalt - Winkel - Satzgruppe des Pythagoras - Darstellen - Graph - Rechner - Berechnen - Grafik - Zeichnen


Als Hypotenuse wird die längste Seite eines rechtwinkligen Dreiecks bezeichnet. Die beiden anderen Seiten dessen werden Katheten genannt.

Der Kathetensatz besagt:

Im rechtwinkligen Dreieck ist das Quadrat über einer Kathete gleich dem Rechteck aus der Hypotenuse und dem anliegenden Hypotenusenabschnitt. Es gilt:


a² = c·p
und  b² = c·q


a,b: Katheten
c: Hypotenuse
p,q: anliegende Hypotenusenabschnitte

Das Rechteck aus der Hypotenuse und dem anliegenden Hypotenusenabschnitt sowie das Quadrat über einer Kathete sind flächengleich. Es handelt sich im vorliegenden Fall somit um ein Quadrat und ein flächengleiches Rechteck. Das zuvor Beschriebene bedeutet:

Wird die Länge der Kathete a quadriert, so ist diese Fläche exakt so groß wie das Produkt aus dem darunter liegenden Hypotenusenabschnitt p multipliziert mit der Hypotenuse c.

Wird die Länge der Kathete b quadriert, so ist diese Fläche exakt so groß wie das Produkt aus dem darunter liegenden Hypotenusenabschnitt q multipliziert mit der Hypotenuse c.


Beweis des Kathetensatzes


Der nachfolgend geführte Beweis des Kathetensatzes erfolgt mit Hilfe des Höhensatzes. Die Bezeichnungen der verwendeten Variablen können aus der obigen Abbildung entnommen werden.

Es gilt:

a2 = p2 + h2

Hieraus folgt:

a2 = p2 + pq
a2 = p(p + q)
a2 = pc

Es gilt:

b2 = q2 + h2

Hieraus folgt:

b2 = q2 + pq
b2 = q(q + p)

Es gilt:

c = p+q

Somit gilt:

b2 = cq



Darstellung


Veranschaulichen können Sie sich die Zusammenhänge beim Kathetensatz, wenn Sie folgende Schritte ausführen:


  1. Legen Sie durch die Bedienung des Schiebereglers Strecke AB die Hypotenusenlänge c des Dreiecks fest.

  2. Möchten Sie den Abszissenwert des Lotfußpunktes F des Dreiecks exakt festlegen, so können Sie die Schaltfläche Punkt auf dem Bedienformular nutzen und den entsprechenden Wert im daraufhin erscheinenden Formular eingeben. Übernommen wird dieser, wenn Sie die sich dort befindende Schaltfläche Ok bedienen.

  3. Soll die Lage des Lotfußpunktes F des Dreiecks mit der Maus verändert werden, so klicken Sie mit der linken Maustaste in den rechteckig umrahmten Mausfangbereich und bewegen den Mauscursor bei gedrückt gehaltener Maustaste nach links oder nach rechts.

  4. Um Zusammenhänge mit Hilfe von Simulationen zu analysieren, bedienen Sie die Schaltfläche Simulation. Vor dem Start einer Simulation wird Ihnen ein Formular zur Verfügung gestellt, auf welchem Sie die zu simulierende Größe durch eine Aktivierung des entsprechenden Kontrollschalters festlegen. Hierauf können Sie ggf. die zu verwendenden Werte für Schrittweite bzw. Verzögerung einstellen. Bestätigen Sie mit Ok. Beendet werden kann die Ausführung einer derartigen Simulation wieder durch eine erneute Betätigung dieser Schaltfläche. Sie trägt nun die Bezeichnung Sim. Stop.


Hinweis:

Um sich detaillierte Informationen bzgl. der Eigenschaften des Dreiecks ABC ausgeben zu lassen, wählen Sie den Menüpunkt Datei - Dreieckseigenschaften. Hierauf erscheint ein Ausgabefenster mit den relevanten Daten. Um diese im *.txt-Format zu speichern, verwenden Sie den dort vorhandenden Menüeintrag Datei - Ergebnisse speichern.


Arbeitsblätter - Unterrichtsmaterialien - Nutzung zu Unterrichtszwecken


Mit Hilfe dieses Programms lassen sich unter anderem Grafiken für Arbeitsblätter zur nichtkommerziellen Nutzung für Unterrichtszwecke erstellen. Beachten Sie hierbei jedoch, dass jede Art gewerblicher Nutzung dieser Grafiken und Texte untersagt ist und dass Sie zur Verfielfältigung hiermit erstellter Arbeitsblätter und Unterrichtsmaterialien eine schriftliche Genehmigung des Autors (unseres Unternehmens) benötigen.

Diese kann von einem registrierten Kunden, der im Besitz einer gültigen Softwarelizenz für das entsprechende Programm ist, bei Bedarf unter der ausdrücklichen Schilderung des beabsichtigten Verfielfältigungszwecks sowie der Angabe der Anzahl zu verfielfältigender Exemplare für das entsprechende Arbeitsblatt unter der auf der Impressum-Seite dieses Angebots angegebenen Email-Adresse eingeholt werden. Es gelten unsere AGB.



Aufgaben - Lernen - Üben - Übungen


Dieses Programm eignet sich neben seinem Einsatz als Berechnungs- bzw. Animationsprogramm zudem zum Lernen, zur Aneignung entsprechenden Fachwissens, zum Verstehen sowie zum Lösen verschiedener Aufgaben zum behandelten Fachthema der Mathematik. Durch seine einfache interaktive Handhabbarkeit bietet es die auch Möglichkeit der Durchführung unterschiedlicher Untersuchungen hierzu. Des Weiteren eignet es sich beim Üben dazu, um das Erlernte hinsichtlich praktizierter Übungen bzw. bearbeiteter Übungsaufgaben zu überprüfen und hierzu erworbenes Wissen festigen zu können.

Es kann sowohl zur Einführung in das entsprechende Fachthemengebiet, wie auch zur Erweiterung des bereits hierzu erlangten Fachwissens sowie als Unterstützung bei der Bearbeitung von Mathe-Anwendungsaufgaben genutzt werden.

Mittels der anschaulichen Gestaltung und einfachen Bedienbarbarkeit einzelner Module dieser Software können Fragen zum entsprechenden Themengebiet, die mit den Worten Was ist?, Was sind?, Wie?, Wieviel?, Was bedeutet?, Weshalb?, Warum? beginnen beantwortet werden.

Eine mathematische Herleitung dient dazu, zu erklären, weshalb es zu einer Aussage kommt. Derartige Folgerungen sind unter anderem dazu dienlich, um zu verstehen, weshalb eine Formel bzw. Funktion Verwendung finden kann. Dieses Modul kann auch in diesem Fall hilfreich sein und ermöglicht es durch dessen Nutzung oftmals, einer entsprechenden Herleitung bzw. einem mathematischen Beweis zu folgen, oder einen Begriff zum entsprechenden Fachthema zu erklären.

Bei Fragen deren Wörter Welche?, Welcher?, Welches?, Wodurch? bzw. Wie rechnet man? oder Wie berechnet man? sind, können zugrunde liegende Sachverhalte oftmals einfach erklärt und nachvollzogen werden. Auch liefert diese Applikation zu vielen fachthemenbezogenen Problemen eine Antwort und stellt eine diesbezüglich verständliche Beschreibung bzw. Erklärung bereit.


Video



Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.

 Weitere Videos zu einigen in MathProf implementierten Modulen sind auf Youtube unter den folgenden Adressen abrufbar:

Mathematische Funktionen I - Mathematische Funktionen II - Funktionen in Parameterform - Funktionen in Polarform - Kurvenscharen - Funktionsparameter - Kubische Funktionen - Zahlenfolgen - Interaktiv - Rekursive Zahlenfolgen - Interaktiv - Quadratische Funktionen - Interaktiv - Parabel und Gerade - Interaktiv - Ganzrationale Funktionen - Interaktiv - Gebrochenrationale Funktionen - Interaktiv - Kurvendiskussion - Interaktiv - Ober- und Untersummen - Interaktiv - Integralrechnung - Interaktiv - Hypozykoide - Sinusfunktion und Cosinusfunktion - Fourier-Reihen - Implizite Funktionen - Zweipunkteform einer Gerade - Kreis und Punkt - Interaktiv - Kegelschnitte in achsparalleler Lage - Interaktiv - Rechtwinkliges Dreieck - Interaktiv - Allgemeines Dreieck - Interaktiv - Höhensatz - Eulersche Gerade - Richtungsfelder von Differentialgleichungen - Addition und Subtraktion komplexer Zahlen - Binomialverteilung - Interaktiv - Galton-Brett - Satz des Pythagoras - Bewegungen in der Ebene - Dreieck im Raum - Würfel im Raum - Torus im Raum - Schiefer Kegel - Pyramide - Pyramidenstumpf - Doppelpyramide - Hexaeder - Dodekaeder - Ikosaeder - Abgestumpftes Tetraeder - Abgestumpftes Ikosidodekaeder - Johnson Polyeder - Punkte im RaumStrecken im Raum - Rotationskörper - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die X-AchseRotationskörper - Parametergleichungen - Rotation um die Y-Achse - Flächen im Raum I - Flächen im Raum IIAnalyse impliziter Funktionen im Raum - Flächen in Parameterform IFlächen in Parameterform II - Flächen mit Funktionen in Kugelkoordinaten IFlächen mit Funktionen in Kugelkoordinaten II - Flächen mit Funktionen in ZylinderkoordinatenRaumkurven I - Raumkurven II - Raumkurven III - Quadriken - Ellipsoid - Geraden im Raum I - Geraden im Raum II - Ebene durch 3 Punkte - Ebenen im RaumKugel und Gerade - Kugel - Ebene - PunktRaumgittermodelle


Bedienformular

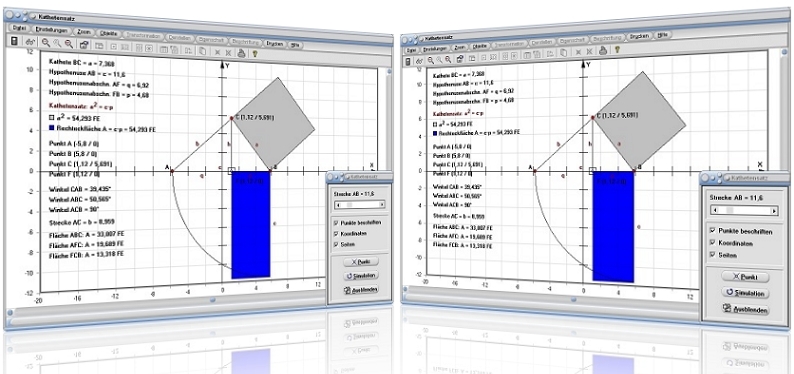

MathProf - Kathetenatz - Hypotenuse - Winkel - Dreieck - Satz des Euklid - Euklid - Satzgruppe


Auf dem Bedienformular, welches durch Anklicken im obersten schmalen Bereich und bei Gedrückthalten der linken Maustaste verschiebbar ist, können Sie u.a. durch die Aktivierung bzw. Deaktivierung der entsprechenden Kontrollkästchen folgende zusätzliche Einstellungen vornehmen:

  • Punkte beschriften: Beschriftung des Mausfangpunktes und der Eckpunkte des Dreiecks ein-/ausschalten
  • Koordinaten: Anzeige der Koordinaten des Mausfangpunktes und der Eckpunkte des Dreiecks ein-/ausschalten
  • Seiten: Beschriftung einzelner Dreieckseiten ein-/ausschalten


Allgemein



Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben. Wie Sie das Layout einer 2D-Darstellung konfigurieren können, erfahren Sie unter Layoutkonfiguration. Methoden zur Implementierung und zum Umgang mit grafischen Objekten werden unter Implementierung und Verwendung grafischer Objekte behandelt.



Weitere Themenbereiche



Rechtwinkliges Dreieck

Rechtwinkliges Dreieck – Interaktiv

Satz des Thales

Satz des Pythagoras

Höhensatz

Verallgemeinerung des Satz des Pythagoras



Beispiel


Wurde die Position des Lotfußpunktes F auf (2 / 0) eingestellt und die Länge der Strecke AB auf 10 festgelegt, so erhalten Sie folgende Ergebnisse:

Kathete: BC = a = 5,477

Kathete: AB = c = 10

Rechteckfläche: A = 30



Hypotenusenabschnitt: AF = q = 7

Hypotenusenabschnitt: FB = p = 3



Es gilt: a² = c·p



(5,477)² = 10·3 = 30


Wie hieraus zu ersehen ist, entspricht die Fläche des Quadrats über einer Kathete gleich der Fläche des Rechtecks, welches aus der Hypotenuse und dem anliegenden Hypotenusenabschnitt gebildet wird.

Zudem wird ausgegeben:

Punkt A (-5 / 0)

Punkt B (5 / 0)

Punkt C (2 / 4,583)

Punkt F (2 / 0)



Innenwinkel des Dreiecks CAB: 33,211°

Innenwinkel des Dreiecks ABC: 56,789°

Innenwinkel des Dreiecks ACB: 90°



Strecke BC = a = 5,477

Strecke AC = b = 8,367

Strecke AB = c = 10



Fläche ABC: 22,913 FE

Fläche AFC: 16,039 FE

Fläche FCB: 6,874 FE


Weitere Screenshots zu diesem Modul



MathProf - Kathetensatz - Scherung - Definition - Flächeninhalt - Rechteck - Formel - Plot - Beweis - Flächensätze - Darstellung - Berechnung - Erklärung - Beschreibung - Berechnen - Winkel - Darstellen - Graph - Zeichnen - Animation - Beispiel - Grafisch - Bild - Grafik - Rechner

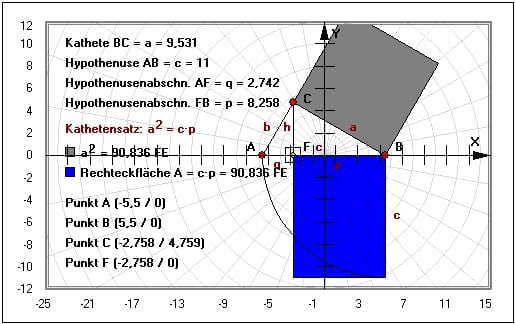

Grafische Darstellung - Beispiel 1

MathProf - Kathetensatz des Euklid - Hypotenusenabschnitte - Hypotenusenabschnitt berechnen - Katheten - Kathete berechnen - Hypotenuse - Rechtwinkliges Dreieck - Darstellen - Plotten - Graph - Rechner - Berechnen - Grafik - Zeichnen - Plotter

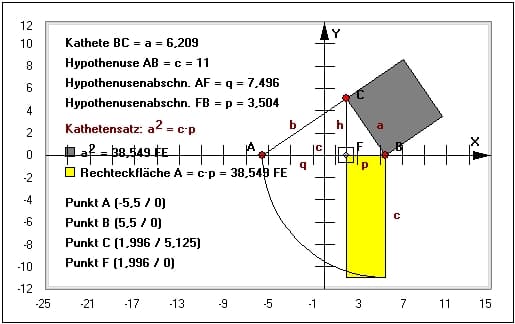

Grafische Darstellung - Beispiel 2

MathProf - Kathetensatz - Satz des Euklid - Berechnen - Beweis - Dreieck - Formel - Gleichung - Euklid - Winkel - Zeichnen - Animation - Beispiel
Grafische Darstellung - Beispiel 3


Screenshots und Kurzbeschreibungen einiger Module zu entsprechenden Themenbereichen

Eine kleine Übersicht in Form von Bildern und kurzen Beschreibungen über einige zu den einzelnen Fachthemengebieten dieses Programms implementierte Unterprogramme finden Sie unter Screenshots zum Themengebiet Analysis - Screenshots zum Themengebiet Geometrie - Screenshots zum Themengebiet Trigonometrie - Screenshots zum Themengebiet Algebra - Screenshots zum Themengebiet 3D-Mathematik - Screenshots zum Themengebiet Stochastik - Screenshots zum Themengebiet Vektoralgebra sowie unter Screenshots zu sonstigen Themengebieten.

Nützliche Infos zu diesem Themengebiet



Hilfreiche Informationen zu diesem Fachthema sind unter Wikipedia - Satzgruppe des Pythagoras zu finden.


Weitere implementierte Module zum Themenbereich Trigonometrie


MathProf - Dreieck - Allgemeines Dreieck - Dreiecksberechnung - Dreiecksberechnungen - Schiefwinkliges Dreieck - Stumpfwinkliges Dreieck - Spitzwinkliges Dreieck - Allgemeine Dreiecke - Beliebiges Dreieck - Kosinussatz - Sinussatz - Ortslinien - Unregelmäßiges Dreieck - Besondere Dreiecke - Trigonometrische Berechnungen - Umfangsberechnung - Dreieckrechner - Dreiecksungleichung  - Berechnen - RechnerMathProf - Dreiecksrechner - Geometrischer Schwerpunkt - Eckpunkte - Winkelbeziehungen - Winkelsumme - Ungleichseitiges Dreieck - Besondere Dreiecke - Beliebige Dreiecke - Innenwinkel im Dreieck - Gegenüberliegende Winkel - 1. Winkelhalbierende - 2. Winkelhalbierende - Erste Winkelhalbierende - Zweite Winkelhalbierende - Winkelhalbierende im Dreieck - Seitenhalbierende im Dreieck - Halbieren - Seiten halbieren - Höhen im Dreieck - Berechnen - Rechner


Rechtwinkliges Dreieck - Rechtwinkliges Dreieck - Interaktiv - Allgemeines Dreieck aus Seitenlängen und Winkeln - Allgemeines Dreieck durch 3 Punkte - Allgemeines Dreieck - Interaktiv - Satz des Pythagoras - Verallgemeinerung des Satz des Pythagoras - Satz des Thales - Höhensatz - Winkel am Dreieck - Innenwinkel des Dreiecks - Winkel am Kreis - Winkel an Parallelen - Sinus und Cosinus am Einheitskreis - Tangens und Cotangens am Einheitskreis - Tangentendreieck - Höhenfußpunktdreieck - Lamoen-Kreis - Taylor-Kreis - Euler-Gerade - Simson-Gerade - Satz von Ceva - Isodynamische Punkte des Dreiecks - Isogonal konjugierte Punkte - Spieker-Punkt - Apollonius-Punkt


Screenshots weiterer Module von MathProf

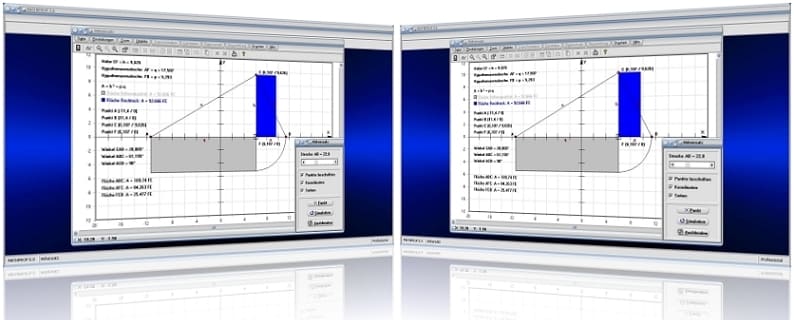

MathProf - Höhensatz - Dreieck - Euklid - Flächensätze - Satz des Euklid - Hypotenusenabschnitte - Katheten - Höhe - Satz - Quadrat - Hypotenuse - Definition - Fläche - Flächeninhalt - p - q - Formel - Darstellung - Berechnen - Rechner - Darstellen - Plotter - Graph - Grafisch - Zeichnen - Bild - Grafik
