Sehnenviereck

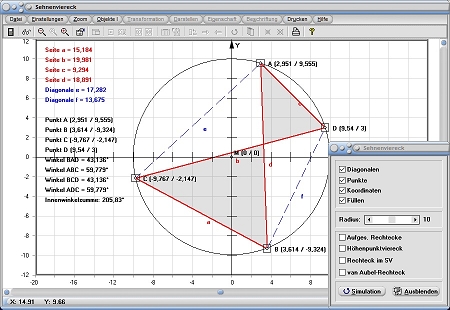

Modul Sehnenviereck
Im Unterprogramm [Geometrie] - [Viereck] - Sehnenviereck können spezielle Untersuchungen am Sehnenviereck durchgeführt werden.
Allgemein gelten die folgenden Sätze für (sich nicht überschlagende) Sehnenvierecke:
- Gegenüberliegende Winkel ergänzen sich zu 180°
α + γ = β + δ = 180° - Satz von Ptolemäus: Die Summe der Produkte gegenüberliegender Seiten des Sehnenvierecks ist gleich dem Produkt der Diagonalen: e·f = a·c + b·d
- In einem Sehnenviereck ist das Verhältnis der Diagonalen gleich dem Verhältnis der Summen der Produkte der Seiten, die sich in den Endpunkten der Diagonalen des Sehnenvierecks treffen. Ist P der Diagonalenschnittpunkt, so gilt für die Strecken: AP·CP = BP·DP
Oben aufgeführte Sachverhalte können in diesem Unterprogramm analysiert werden. Zudem wird die Darstellung folgender Vierecke ermöglicht:
- Van Aubel-Rechteck
- Rechteck im Sehnenviereck
- Höhenpunktviereck

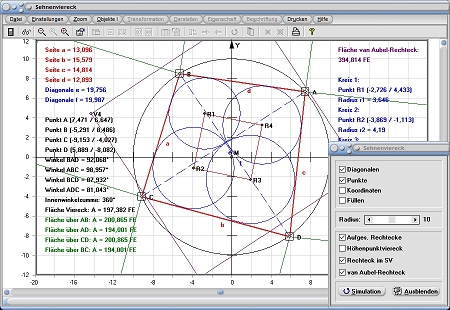

Van Aubel-Rechteck:
Auf den Seiten des Sehnenvierecks werden nach außen gerichtete Rechtecke eingezeichnet, deren zweite Seitenlänge der Länge der gegenüberliegenden Sehne des Vierecks entspricht. Ein Rechteck, welches durch die vier Diagonalenschnittpunkte dieser aufgesetzten Rechtecke verläuft, wird als van Aubel - Rechteck bezeichnet. Diese Zusammenhänge können Sie analysieren, wenn Sie die Kontrollkästchen aufges. Rechtecke sowie van-Aubel-Rechteck aktivieren.

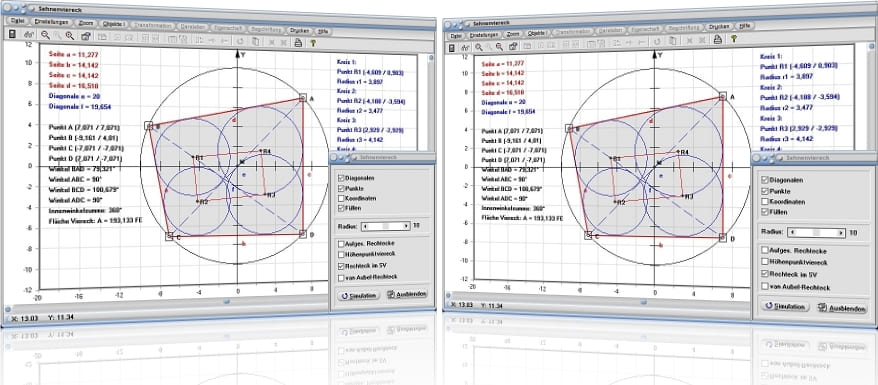

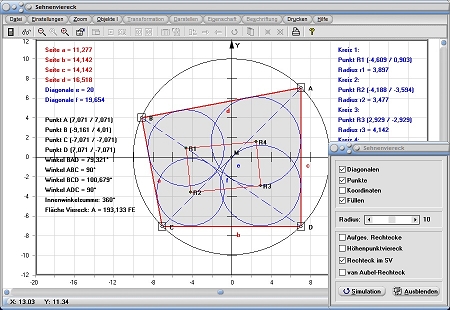

Rechteck im Sehnenviereck:
Jede Diagonale teilt ein Sehnenviereck in zwei Dreiecke. Hierdurch entstehen vier Dreiecke. Werden in jedes dieser Dreiecke deren Inkreise gezeichnet und verbindet man die Mittelpunkte dieser, so bildet sich ein Rechteck. Diesen Sachverhalt können Sie sich veranschaulichen, wenn Sie das Kontrollkästchen Rechteck im SV aktivieren.
Höhenpunktviereck:
Jede Diagonale teilt ein Sehnenviereck in zwei Dreiecke. Hierdurch entstehen vier Dreiecke. Werden die Höhenfußpunkte dieser vier Dreiecke miteinander verbunden, so bildet sich ein Viereck, welches deckungsgleich mit dem Sehnenviereck ist. Wird das Kontrollkästchen Höhenpunktviereck aktiviert, so wird dieses Viereck dargestellt. Möchten Sie sich die entsprechenden Höhenhilfslinien einblenden lassen, so aktivieren zusätzlich das Kontrollkästchen Hilfslinien.
Hinweis:
Alle Rechtecke o.a. Arten entstehen nur bei sich nicht überschlagenen Sehnenvierecken.
Zur Analyse der oben beschriebenen Sachverhalte, sollten Sie Folgendes durchführen:
- Legen Sie den Radius des Kreises durch die Bedienung des Rollbalkens Radius fest.
- Aktivieren Sie bei Bedarf das entsprechende Kontrollkästchen zur zusätzlichen Darstellung eines wählbaren Vierecks (aufges. Rechtecke, Van Aubel-Rechteck, Rechteck im Sehnenviereck, Höhenpunktviereck).
- Um die Positionen von Anfasspunkten mit der Maus zu verändern, klicken Sie in den rechteckig umrahmten Mausfangbereich und bewegen den Mauscursor bei gedrückt gehaltener Maustaste auf der Peripherie des Kreises.
- Um Zusammenhänge mit Hilfe von Simulationen zu analysieren, bedienen Sie die Schaltfläche Simulation. Vor dem Start einer Simulation wird Ihnen ein Formular zur Verfügung gestellt, auf welchem Sie die zu simulierende Größe durch eine Aktivierung des entsprechenden Kontrollkästchens festlegen. Bestätigen Sie mit Ok. Beendet werden kann die Ausführung einer derartigen Simulation wieder durch eine erneute Betätigung dieser Schaltfläche. Sie trägt nun die Bezeichnung Sim. Stop.
Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.
Mathematische Funktionen I - Mathematische Funktionen II - Funktionen in Parameterform - Funktionen in Polarform - Kurvenscharen - Funktionsparameter - Kubische Funktionen - Zahlenfolgen - Interaktiv - Rekursive Zahlenfolgen - Interaktiv - Quadratische Funktionen - Interaktiv - Parabel und Gerade - Interaktiv - Ganzrationale Funktionen - Interaktiv - Gebrochenrationale Funktionen - Interaktiv - Kurvendiskussion - Interaktiv - Ober- und Untersummen - Interaktiv - Integralrechnung - Interaktiv - Hypozykoide - Sinusfunktion und Cosinusfunktion - Fourier-Reihen - Implizite Funktionen - Zweipunkteform einer Gerade - Kreis und Punkt - Interaktiv - Kegelschnitte in achsparalleler Lage - Interaktiv - Rechtwinkliges Dreieck - Interaktiv - Allgemeines Dreieck - Interaktiv - Höhensatz - Eulersche Gerade - Richtungsfelder von Differentialgleichungen - Addition und Subtraktion komplexer Zahlen - Binomialverteilung - Interaktiv - Galton-Brett - Satz des Pythagoras - Bewegungen in der Ebene - Dreieck im Raum - Würfel im Raum - Torus im Raum - Schiefer Kegel - Pyramide - Pyramidenstumpf - Doppelpyramide - Hexaeder - Dodekaeder - Ikosaeder - Abgestumpftes Tetraeder - Abgestumpftes Ikosidodekaeder - Johnson Polyeder - Punkte im Raum - Strecken im Raum - Rotationskörper - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die Y-Achse - Flächen im Raum I - Flächen im Raum II - Analyse impliziter Funktionen im Raum - Flächen in Parameterform I - Flächen in Parameterform II - Flächen mit Funktionen in Kugelkoordinaten I - Flächen mit Funktionen in Kugelkoordinaten II - Flächen mit Funktionen in Zylinderkoordinaten - Raumkurven I - Raumkurven II - Raumkurven III - Quadriken - Ellipsoid - Geraden im Raum I - Geraden im Raum II - Ebene durch 3 Punkte - Ebenen im Raum - Kugel und Gerade - Kugel - Ebene - Punkt - Raumgittermodelle
Bedienformular
Auf dem Bedienformular, welches durch Anklicken im obersten schmalen Bereich und bei Gedrückthalten der linken Maustaste verschiebbar ist, können Sie u.a. durch die Aktivierung bzw. Deaktivierung der entsprechenden Kontrollkästchen folgende zusätzliche Einstellungen vornehmen:
- Diagonalen: Darstellung der Diagonalen des Sehnenvierecks ein-/ausschalten
- Punkte: Beschriftung der Peripheriepunkte des Kreises ein-/ausschalten
- Füllen: Farbfüllung des Sehnenvierecks ein-/ausschalten
- Koordinaten: Anzeige der Koordinaten der Peripheriepunkte des Kreises ein-/ausschalten
Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben. Wie Sie das Layout einer 2D-Darstellung konfigurieren können, erfahren Sie unter Layoutkonfiguration. Methoden zur Implementierung und zum Umgang mit grafischen Objekten werden unter Implementierung und Verwendung grafischer Objekte behandelt.
Viereck
Allgemeines Viereck – Interaktiv
Tangentenviereck
Satz des Ptolemäus
Wird der Radius des Kreises durch eine Bedienung des Schiebereglers Radius auf r = 7,5 eingestellt und werden die Mausfangpunkte so positioniert, dass ein Viereck entsteht, welches durch die vier Eckpunkte A (-0,407 / 7,489), B (-7,499 / -0,128), C (-3,396 / -6,687) und D (6,358 / -3,978) verläuft, so besitzt das Sehnenviereck folgende Eigenschaften:
Länge der Seite a: 7,737
Länge der Seite b: 10,123
Länge der Seite c: 13,314
Länge der Seite d: 10,407
Länge der Diagonale e: 14,488
Länge der Diagonale f: 14,382
Innenwinkel des Sehnenvierecks BAD: 73,495°
Innenwinkel des Sehnenvierecks ABC: 105,018°
Innenwinkel des Sehnenvierecks BCD: 106,505°
Innenwinkel des Sehnenvierecks ADC: 73,982°
Die Innenwinkelsumme des Sehnenvierecks beträgt: 360°
Fläche des Sehnenvierecks: A = 103,972 FE
Für das Rechteck im Sehnenviereck wird ausgegeben:
Kreis1:
Mittelpunkt: R1 (-4,509 / -0,414)
Radius: r1 = 2,383
Kreis2:
Mittelpunkt: R2 (-2,344 / -3,978)
Radius: r2 = 2,329
Kreis3:
Mittelpunkt: R3 (1,128 / -1,868)
Radius: r3 = 3,433
Kreis4:
Mittelpunkt: R4 (-1,037 / 1,695)
Radius: r4 = 3,487
Fläche des durch die Kreismittelpunkte aufgespannten Vierecks R1R2R3R4: A = 16,939 FE
Für die auf die Sehnen des Vierecks ABCD aufgesetzten Rechtecke wird ausgegeben:
Fläche des Rechtecks über Seite AB: A = 105,357 FE
Fläche des Rechtecks über Seite AD: A = 103,003 FE
Fläche des Rechtecks über Seite CD: A = 105,357 FE
Fläche des Rechtecks über Seite BC: A = 103,003 FE
Für die Eckpunkte des Höhenvierecks ermittelt das Programm die Koordinaten:
H1 (-11,302 / 0,674)
H2 (-4,537 / -10,793)
H3 (2,555 / -3,176)
H4 (-1,548 / 3,383)
Die Eckpunkte des Van-Aubel-Rechtecks besitzen die Koordinatenwerte:
V1 (-7,657 / 7,13)
V2 (6,307 / 3,721)
V3 (2,873 / -10,346)
V4 (-11,091 / -6,938)
Die Fläche des Van-Aubel-Rechtecks beträgt: A = 208,152 FE

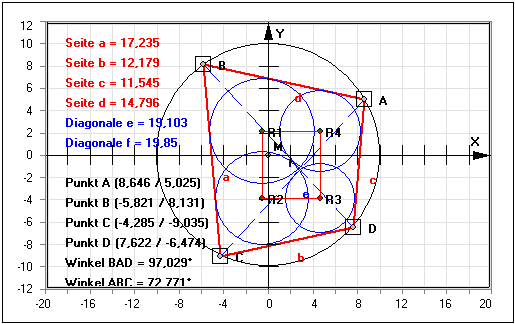

Grafische Darstellung - Beispiel 1
Grafische Darstellung - Beispiel 2
Grafische Darstellung - Beispiel 3
Eine kleine Übersicht in Form von Bildern und kurzen Beschreibungen über einige zu den einzelnen Fachthemengebieten dieses Programms implementierte Unterprogramme finden Sie unter Screenshots zum Themengebiet Analysis - Screenshots zum Themengebiet Geometrie - Screenshots zum Themengebiet Trigonometrie - Screenshots zum Themengebiet Algebra - Screenshots zum Themengebiet 3D-Mathematik - Screenshots zum Themengebiet Stochastik - Screenshots zum Themengebiet Vektoralgebra sowie unter Screenshots zu sonstigen Themengebieten.
Hilfreiche Informationen zu diesem Fachthema sind unter Wikipedia - Sehnenviereck zu finden.
