I - Adiabatische Zustandsänderung
und isentrope Zustandsänderung
Modul Adiabatische Zustandsänderung
Das Unterprogramm [Thermodynamik] - [Adiabatische Zustandsänderung] demonstriert den Prozessablauf einer adiabatischen Zustandsänderung bei einem realen Gas.

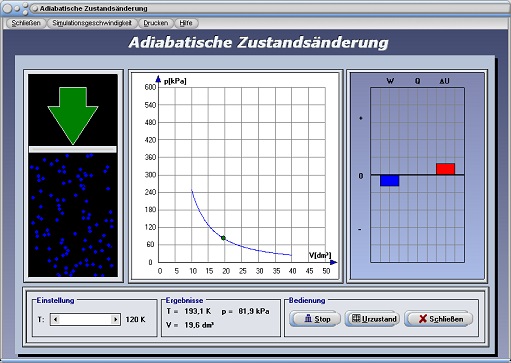

Adiabatische Zustandsänderung - Abbildung 1

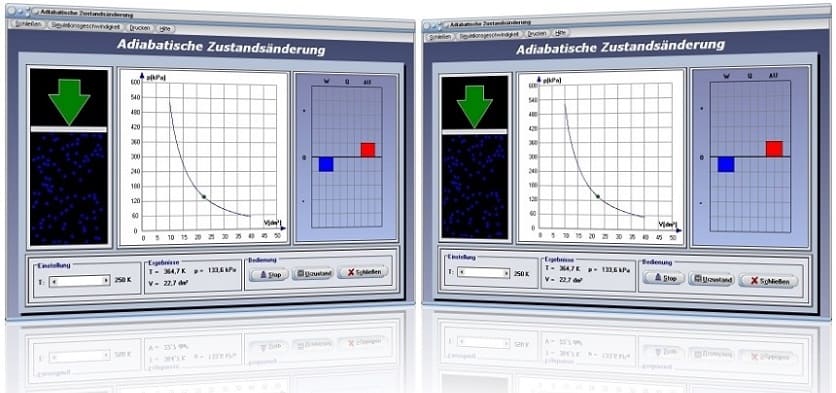

Adiabatische Zustandsänderung - Abbildung 2
Als adiabatisch oder adiabat (vom altgriechischen ἀδιάβατος (adiabatos) "nicht hindurchtretend") wird die Zustandsänderung eines thermodynamischen Systems beschrieben, welches keinen thermischen Kontakt mit seiner Umgebung besitzt. Weder Wärmezufuhr noch Wärmeentzug finden während der Zustandsänderung statt.
Eine adiabatische Zustandsänderung (ein adiabatischer Prozess oder adiabate Zustandsänderung) liegt dann vor, wenn der Prozess ohne Wärmeaustausch mit der Umgebung stattfindet. Ist dieser Vorgang zudem reversibel, so bleibt hierbei auch die Entropie konstant.
Bei einer adiabatischen Zustandsänderung verändern sich Temperatur, Volumen und Druck gleichzeitig. Hierbei ist zwischen einer adiabatischen Expansion und einer adiabatischen Kompression zu unterscheiden:
Adiabatische Expansion (adiabate Expansion oder adiabate Entspannung):
Bei einer adiabatischen Expansion vergrößert sich das Volumen des Gases. Da vom Gas hierbei Arbeit verrichtet wird, sinkt die innere Energie. Dies hat eine Reduzierung der Temperatur wie auch des Drucks des Systems zur Folge. Das Gas expandiert, sein Volumen vergrößert sich, seine Temperatur sinkt und der Druck verringert sich.
Adiabatische Kompression (adiabate Kompression, adiabate Verdichtung):
Beim Vorliegen einer adiabatischen Kompression tritt das Gegenteil ein, da das Gas hierbei keine Arbeit verrichtet, sondern Arbeit am Gas verrichtet wird. Das Gas wird komprimiert, sein Volumen reduziert sich, seine Temperatur sowie der Druck erhöhen sich.
Während es bei einer adiabatischen Kompression zum Temperaturanstieg kommt, kommt es bei einer adiabatischen Expansion zu einer Abkühlung des Systems. Die Veränderung von Druck und Volumen wird in diesem Fall durch eine Adiabatengleichung beschrieben.
Als adiabatische Arbeit wird die bei einer adiabatischen Zustandsänderung geleistete Arbeit bezeichnet.
Ein thermisches Gleichgewicht beschreibt den Zustand eines Systems bei dem keine Temperaturdifferenzen mehr herrschen und kein Wärmeaustausch mehr stattfindet.
Eine isentrope Zustandsänderung (ein isentroper Prozess) ist ein adiabatischer, reversibler Prozess. Ein solcher Prozess ist stets auch isentrop, umgekehrt gilt dies jedoch nicht. Der Wärmeumsatz Q ist bei adiabaten Systemen stets Null.
Nachfolgend aufgeführte Formeln haben Gültigkeit für adiabatische Zustandsänderungen:
Nach dem Gesetz von Gay-Lussac und der Zustandsgleichung eines idealen Gases gilt:
Die obigen Gleichungen werden Adiabatengleichungen (Isentropengleichungen) genannt. Der Adiabatenexponent (Isentropenexponent) κ ist der Exponent in den Adiabatengleichungen bzw. den Gleichungen für die isentrope Zustandsänderung eines idealen Gases. Es handelt sich hierbei um eine stark temperaturabhängige Eigenschaft, die das Verhältnis der Wärmekapazität von Gasen bei konstantem Druck zur Wärmekapazität bei konstantem Volumen beschreibt.
Für die Wärmeenergie gilt:
Für die verrichtete Arbeit gilt:
Für die Änderung der inneren Energie gilt:
Hierbei sind:
p1: Druck im Anfangszustand [Pa]
p2: Druck im Endzustand [Pa]
T1: Temperatur im Anfangszustand [K]
T2: Temperatur im Endzustand [K]
V1: Volumen im Anfangszustand [m³]
V2: Volumen im Endzustand [m³]
ΔQ: Änderung der Wärmeenergie [J]
C: Isentropenexponent
W: Verrichtete Arbeit [J]
Q: Wärmeenergie [J]
ΔU: Änderung der inneren Energie [J]
ΔT: Temperaturänderung [K]
cv: Spezifische Wärmekapazität bei konstantem Volumen [J/(kgK)]
R: Gaskonstante [J/(kgK)]
k: Adiabatenkoeffizient
Die nachfolgend gezeigte Grafik stellt das pv-Diagramm einer isentropen Zustandsänderung dar.
Als abgeschlossenes System (isoliertes System oder geschlossenes System) wird in der Thermodynamik ein System bezeichnet, welches weder Energie noch Materie mit seiner Umgebung austauscht. Es ist adiabatisch und hinsichtlich seiner gesamten Energie konstant.
Programmbedienung
Durch die Positionierung des Schiebereglers T kann die Anfangstemperatur des Gases eingestellt werden. Nach der Bedienung der Schaltfläche Start wird das pV-Diagramm für einen adiabatischen Prozess gezeichnet. Am dargestellten Energiediagramm werden die Änderung der inneren Energie ΔU, die dem System zugeführte Wärmeenergie Q und die am System verrichtete Arbeit W ausgegeben. Beachten Sie hierbei, dass das Gas bei einem adiabatischen Prozess die Arbeit (sowohl positive wie auch negative) nur auf Kosten der Änderung seiner internen Energie verrichtet. Es gibt keinen Wärmeaustausch mit der Umgebung.
Isentrope Zustandsänderung - Adiabatische Zustandsänderung - Übersicht - Formeln
Die nachfolgende Tabelle zeigt Formeln, die bei einer isentropen Zustandsänderung bzw. einer adiabatischen Zustandsänderung Gültigkeit haben.
| Bedingung | ΔQ = 0 dQ = 0 |
| 1. Hauptsatz | 0 = ΔU - W 0 = dU - dW |
| Druck, Volumen, Temperatur p,V,T |     |
| Wärmeenergie | Q = 0 dQ = 0 |
| Arbeit | W = ΔU = cvm ΔT W = mR/(κ-1) ΔT dW = dU = cvm dT dW = mR/(κ-1) dT |
| Entropieänderung | ΔS = 0 dS = 0 |
| Änderung innerer Energie | ΔU = W = cvm ΔT dU = W = cvm dT |
II - Polytrope Zustandsänderung
Bei einer isentropen Zustandsänderung eines idealen Gases erfolgt kein Wärmeaustausch mit der Umgebung (ΔQ = 0). Bei einer isothermen Zustandsänderung hingegen findet ein ungehinderter Temperaturaustausch mit der Umgebung statt (ΔT = 0). Diese beiden Prozesse sind idealisierte Abläufe die in der Praxis nicht umsetzbar sind.
Die polytrope Zustandsänderung ist hingegen ein Prozessablauf bei welchem ein teilweiser Wärmeaustausch mit der Umgebung stattfindet. Der Kurvenverlauf des pV-Diagramms dieses Prozesses befindet sich zwischen der Kurve des isothermen und des isentropen.
Das Gesetz der polytropen Zustandsänderung (Polytropengesetz) lautet:
pVn = konstant
Der Exponent n einer polytropen Zustandsänderung wird Polytropenexponent genannt.
p: Druck des Gases [Pa]
V: Volumen des Gases [m³]
n: Polytropenexponent [-]
Zudem gelten folgende Gesetzmäßigkeiten:
bzw.:
pVn = const.
bzw.:
Vn-1 = const.
bzw.:
Für die bei einem polytropen Prozess vom Gas verrichtete Arbeit gilt:
Hierbei sind:
p1: Druck im Anfangszustand [Pa]
p2: Druck im Endzustand [Pa]
T1: Temperatur im Anfangszustand [K]
T2: Temperatur im Endzustand [K]
V1: Volumen im Anfangszustand [m³]
V2: Volumen im Endzustand [m³]
n: Polytropenexponent [-]m: Masse des Gases [kg]
R: Gaskonstante [J/(kgK)]
W: Bei der Entspannung verrichtete Arbeit [J]

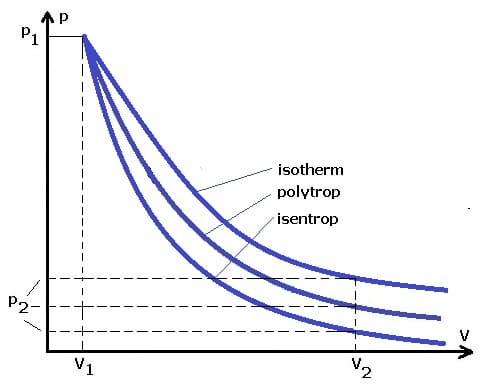

Die folgende Grafik stellt das pv-Diagramm einer polytropen Zustandsänderung im Vergleich zur isentropen und isothermen Zustandsänderung dar.
Hinweis: Eine grafische Darstellung zum zuvor Beschriebenen hinsichtlich polytroper Zustandsänderung wird in diesem Programm nicht ermöglicht.
Polytrope Zustandsänderung - Übersicht - Formeln
Die nachfolgende Tabelle zeigt Formeln, die bei einer polytropen Zustandsänderung Gültigkeit haben.
| 1. Hauptsatz | Q = ΔU - W dQ = dU - dW |
| Druck, Volumen, Temperatur p,V,T | pVn = const. TVn-1 = const. |
| Wärmeenergie |   |
| Arbeit |  |
| Entropieänderung |   |
| Änderung innerer Energie | ΔU = cvm ΔT dU = cvm dT |

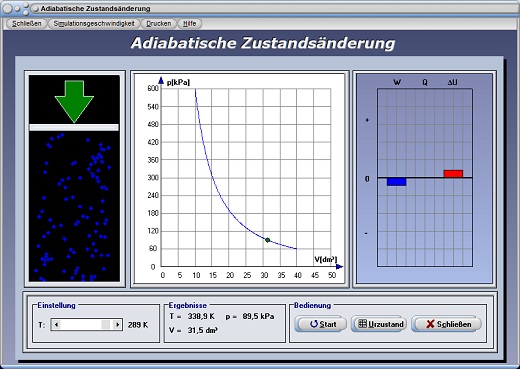

Adiabatische Zustandsänderung - Abbildung 3

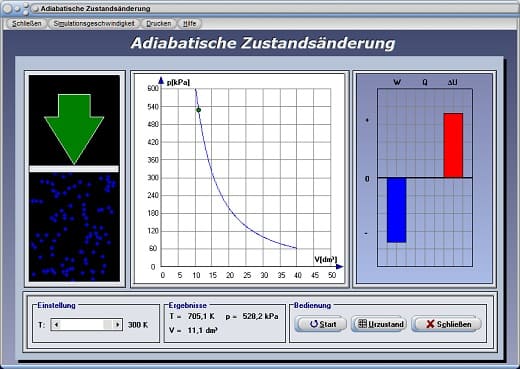

Adiabatische Zustandsänderung - Abbildung 4

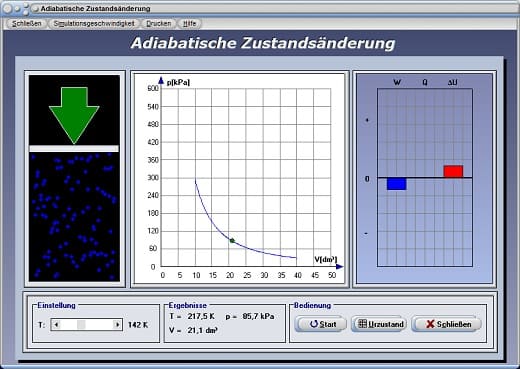

Adiabatische Zustandsänderung - Abbildung 5
